重庆九龙坡粮库仓间罩棚图纸

杰达钢构一句话总结：

    该仓间罩棚为拱形屋顶结构，其中1~4#拱型波纹钢屋盖为跨度18米，长度113米；5#拱型波纹钢屋盖跨度为18米，长度为100米；该K-SPAN仓间罩棚使用蓝灰色彩涂卷，强度为TS280GD，厚度不得低于1.0mm

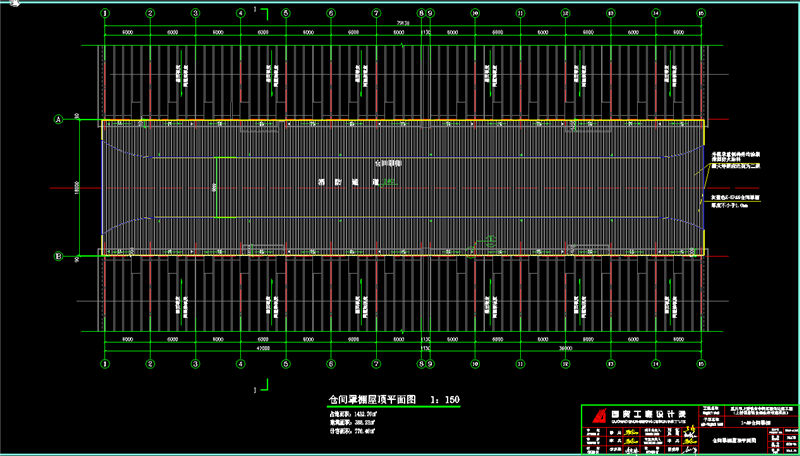

拱形屋顶CAD图纸：

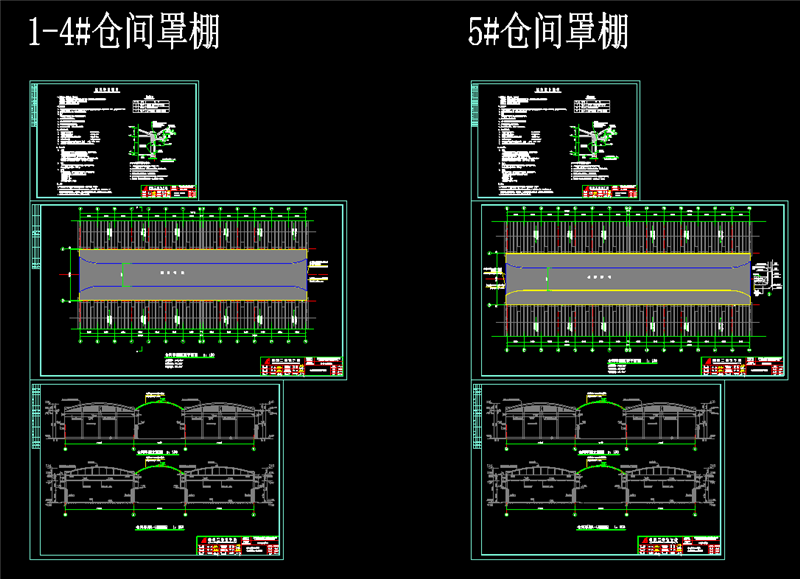

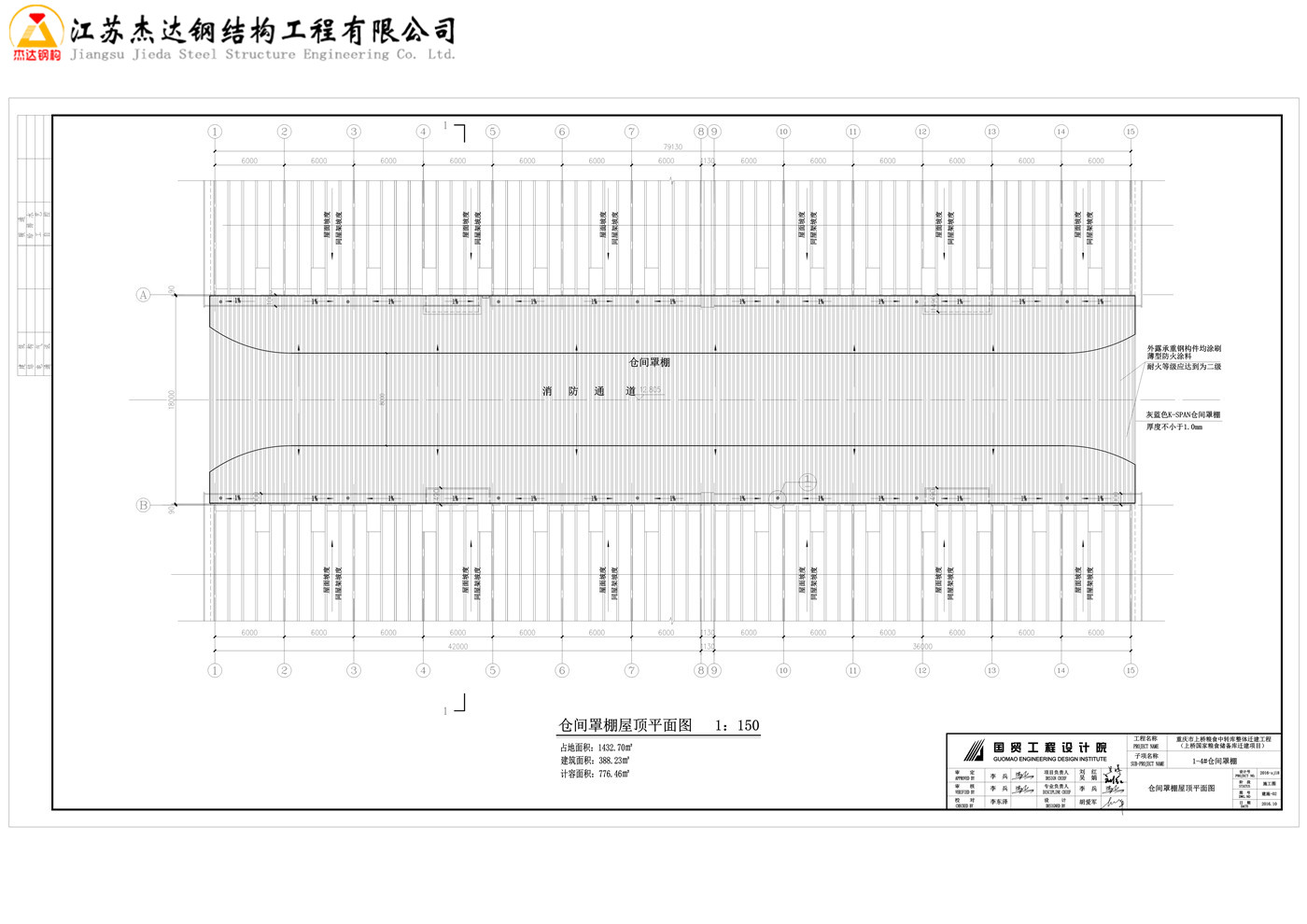

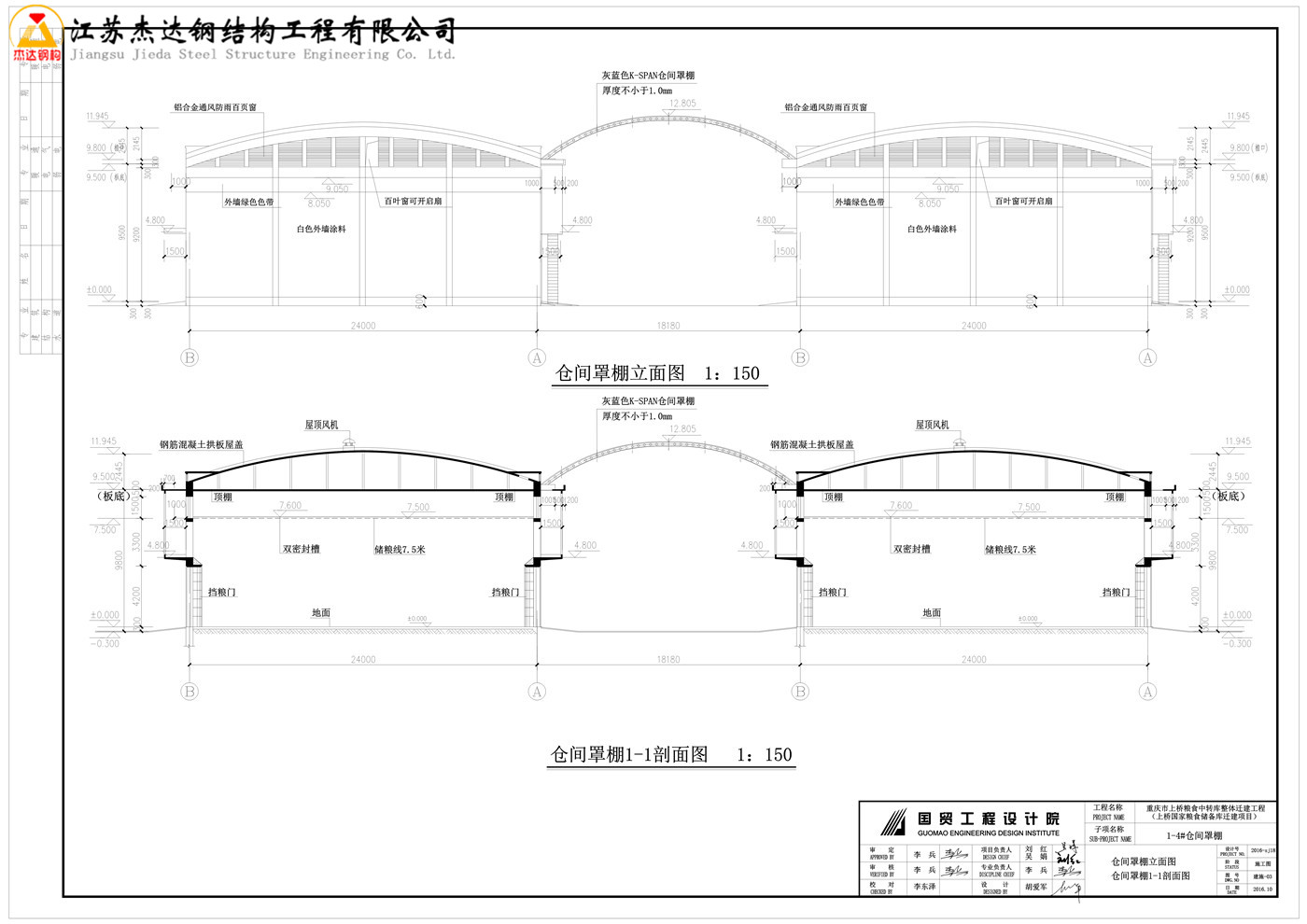

1.仓间罩棚PDF高清图

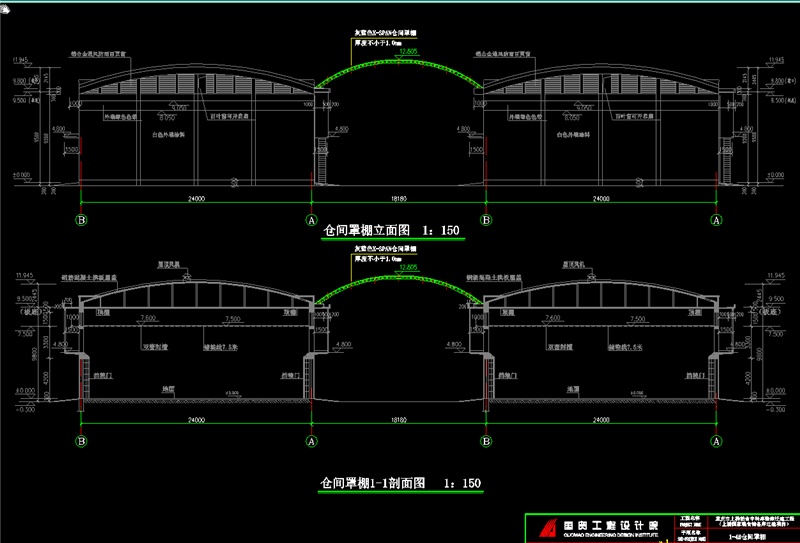

2.仓间罩棚CAD节点图

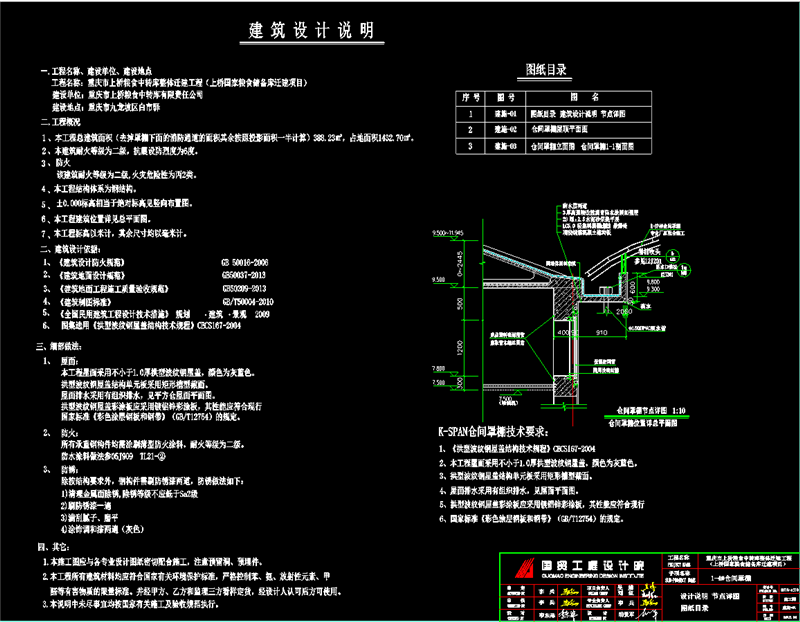

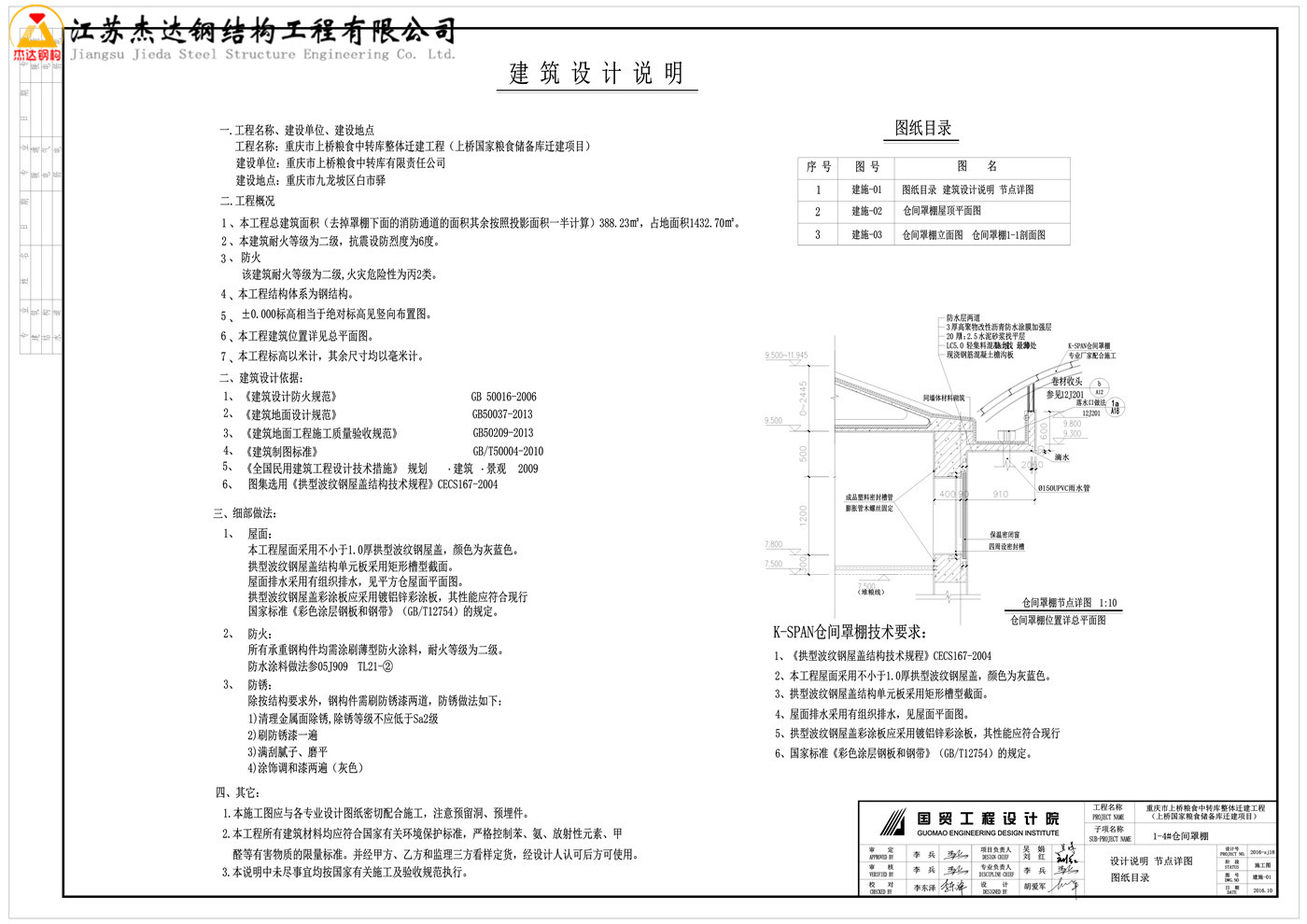

原仓间罩棚图中说明：

一.工程名称、建设单位、建设地点

    工程名称：重庆市上桥粮食中转库整体迁建工程（上桥国家粮食储备库迁建项目）

    建设单位：重庆市上桥粮食中转库有限责任公司

    建设地点：重庆市九龙坡区白市驿

二.工程概况

    本工程总建筑面积（去掉罩棚下面的消防通道的面积其余按照投影面积一半计算）388.23㎡，占地面积1432.70㎡。

    1、本建筑耐火等级为二级，抗震设防烈度为6度。

    2、防火

    3、该建筑耐火等级为二级,火灾危险性为丙2类。

    4、本工程结构体系为钢结构。

    5、0.000标高相当于绝对标高见竖向布置图。

    6、本工程建筑位置详见总平面图。

    7、本工程标高以米计，其余尺寸均以毫米计。

二、建筑设计依据：

    1、GB50016-2006《建筑设计防火规范》

    2、GB50037-2013《建筑地面设计规范》

    3、GB50209-2013《建筑地面工程施工质量验收规范》

    4、GB/T50004-2010《建筑制图标准》

    5、2009景观建筑

《全国民用建筑工程设计技术措施》规划

6、图集选用《拱型波纹钢屋盖结构技术规程》CECS167-2004

三、细部做法：

1、屋面：

    本工程屋面采用不小于1.0厚拱型波纹钢屋盖，颜色为灰蓝色。

    拱型波纹钢屋盖结构单元板采用矩形槽型截面。

    屋面排水采用有组织排水，见平方仓屋面平面图。

    拱型波纹钢屋盖彩涂板应采用镀铝锌彩涂板，其性能应符合现行国家标准《彩色涂层钢板和钢带》（GB/T12754）的规定。

2、防火：

    所有承重钢构件均需涂刷薄型防火涂料，耐火等级为二级。

    防水涂料做法参05J909TL21-②

3、防锈：

    除按结构要求外，钢构件需刷防锈漆两道，防锈做法如下：

    1)清理金属面除锈,除锈等级不应低于Sa2级

    2)刷防锈漆一遍

    3)满刮腻子、磨平

    4)涂饰调和漆两遍（灰色）

四、其它：

    1.本施工图应与各专业设计图纸密切配合施工，注意预留洞、预埋件。

    2.本工程所有建筑材料均应符合国家有关环境保护标准，严格控制苯、氨、放射性元素、甲醛等有害物质的限量标准。并经甲方、乙方和监理三方看样定货，经设计人认可后方可使用。

    3.本说明中未尽事宜均按国家有关施工及验收规范执行。
