山西水泥搅拌站19.5米跨度拱形屋面图纸

拱形屋顶厂家 2018-07-13 08:44:54 图纸图集 2830 ℃ 0 评论

杰达钢构一句话总结：

该拱形屋顶图纸实际施工地点位于山西，具体地址不详，仅为拱形屋顶结构立面简图，图纸中可见该拱形屋顶作为某水泥搅拌站的物料库，屋盖使用无梁拱形屋面板，天沟使用3mm厚的钢板天沟，钢柱为HN350*175的H型钢，立在混凝土短柱上，跨度为19.5米，估计拱形屋面板厚在1.0mm

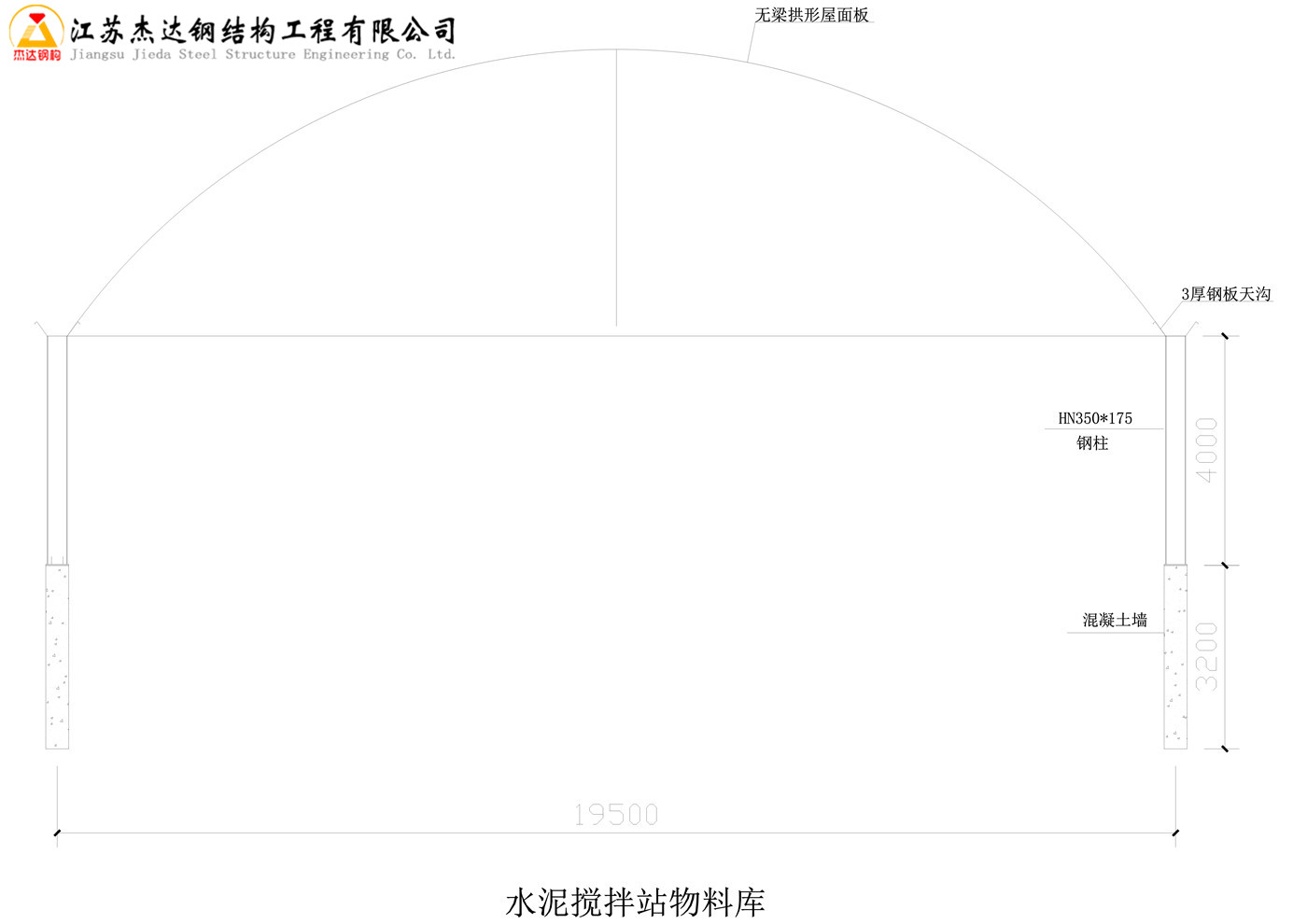

拱形屋顶CAD图纸：

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
