江西吉安14.5米跨钢结构太空瓦图纸

杰达钢构一句话总结：

    该拱形屋顶图纸中显示，工程地点位于江西雄宇（集团）有限公司。

    图中称作拱形屋顶为太空瓦，拱形屋顶的跨度为14.44米，平面图中可见长度为51米，下部结构为钢结构，钢柱为H300*200*8*12，过道梁为H350*200*8*12，固定拱形屋顶用的托板焊接在该横梁上，使用的是1.0mm的不锈钢天沟，焊接在H钢横梁下翼缘板上，过道梁之间用@20钢丝绳张紧。

    （注：太空瓦是拱形屋顶的别称，因为拱形屋顶最初作为美国飞机库用途）

拱形屋顶CAD图纸：

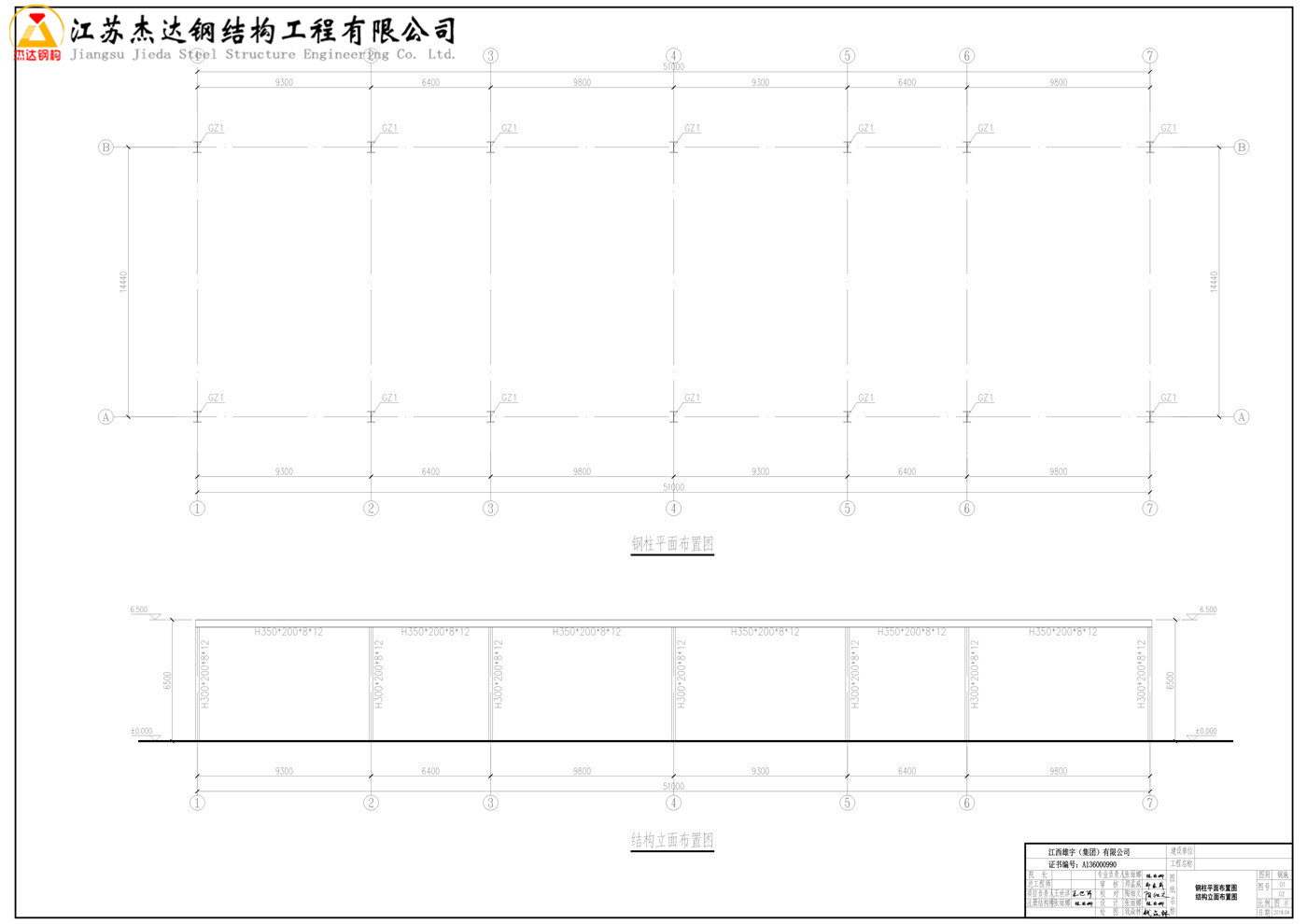

1.太空瓦结构平面布置图

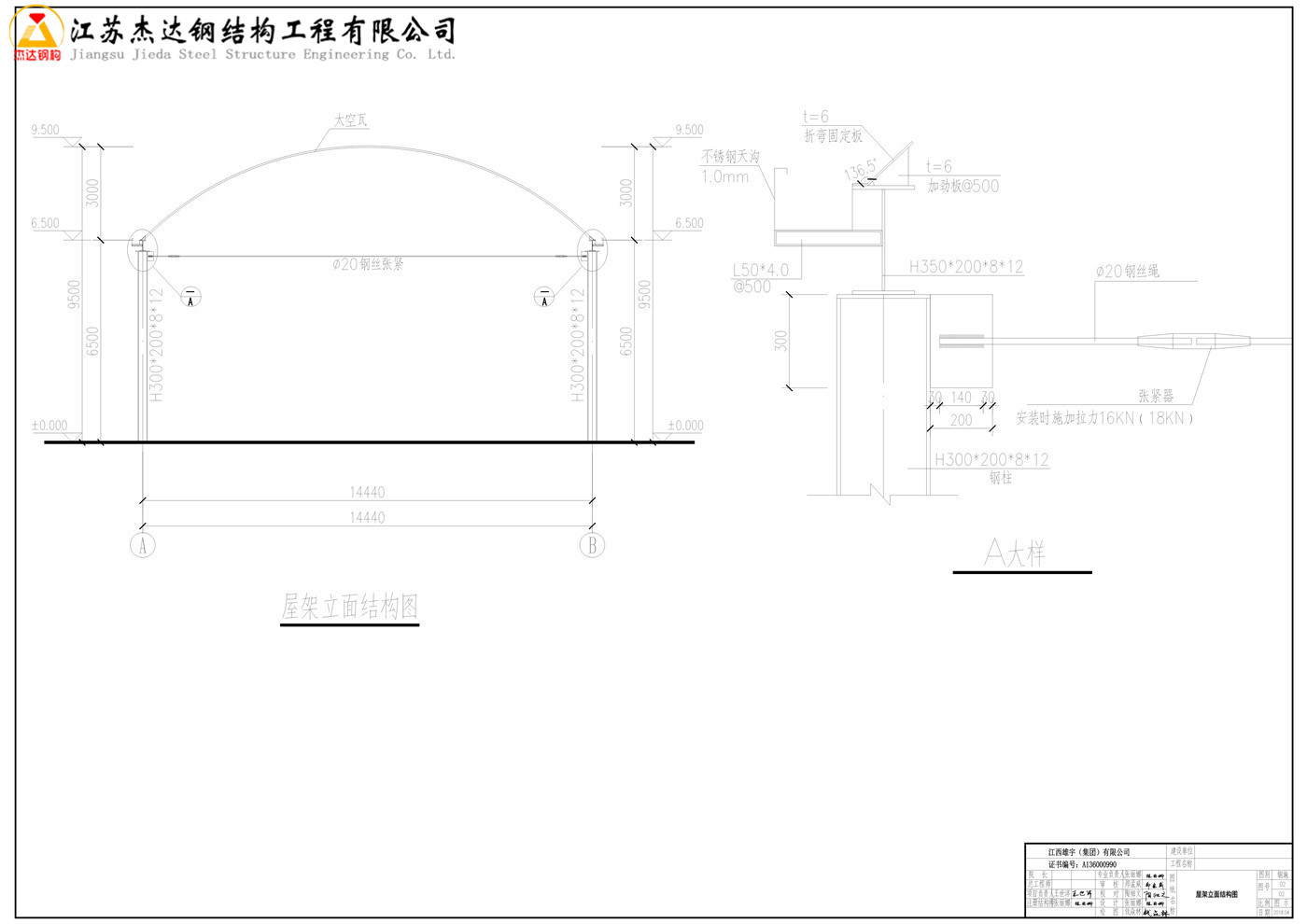

2.太空瓦屋架立面结构图

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
