贵州贵阳18米跨网球场拱型波纹钢屋盖图纸

杰达钢构一句话总结：

    该图纸所示拱型波纹钢屋盖为网球场用途，位于贵州省贵阳，跨度18.2米，长度52米，拱高为4米，从水平面到最高点高度为12.55米，两侧有山墙，下部钢柱为@245*7.0，

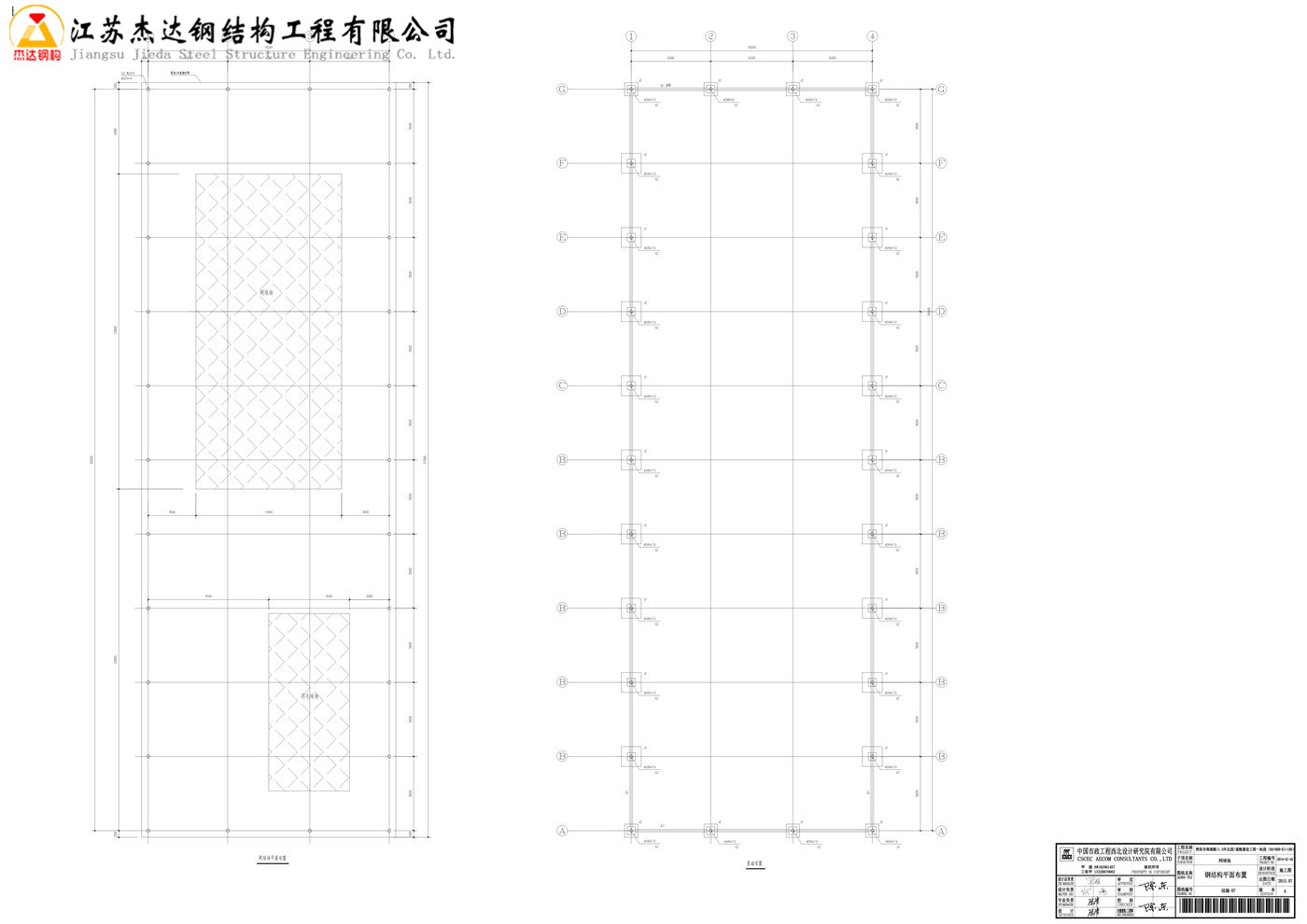

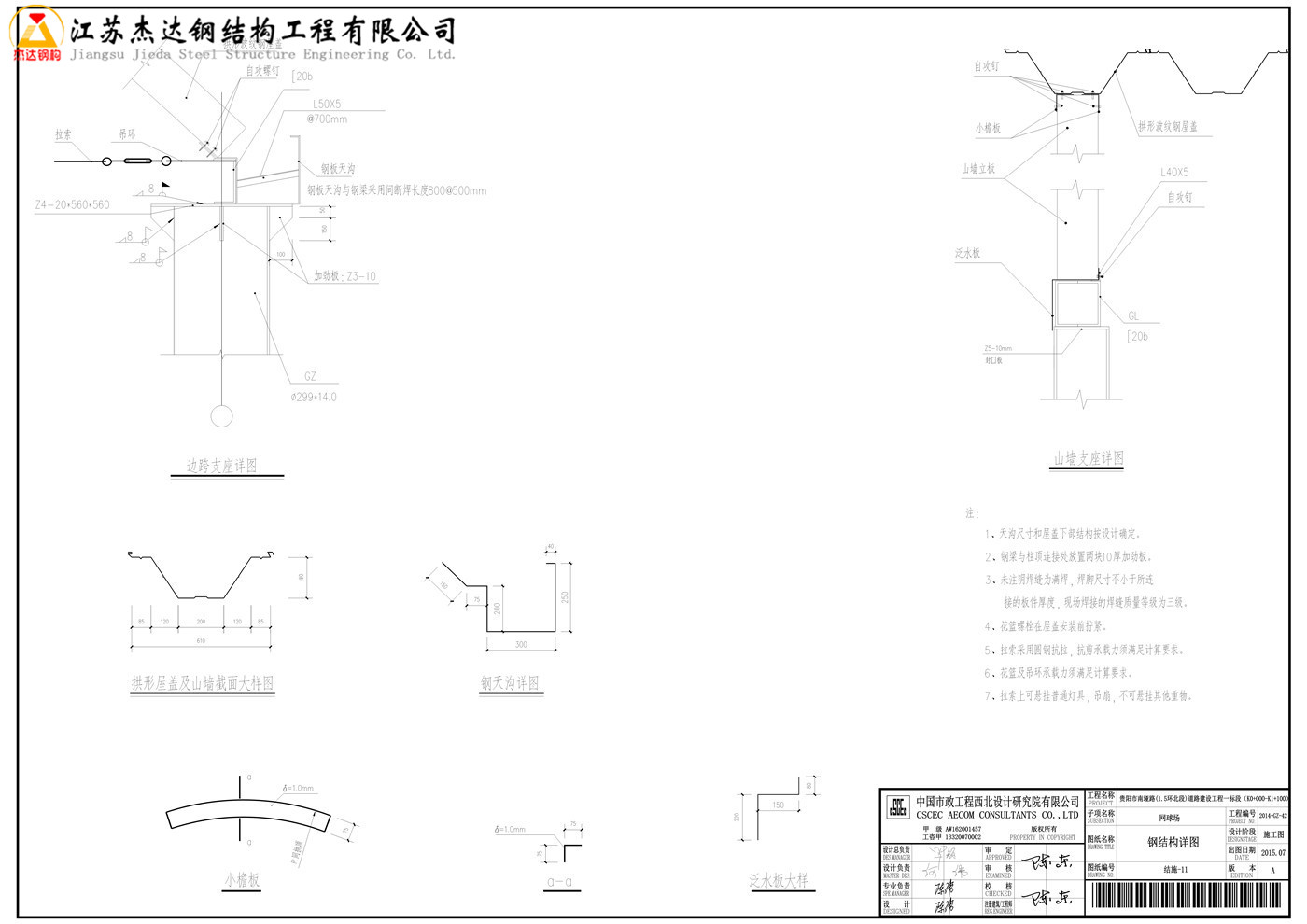

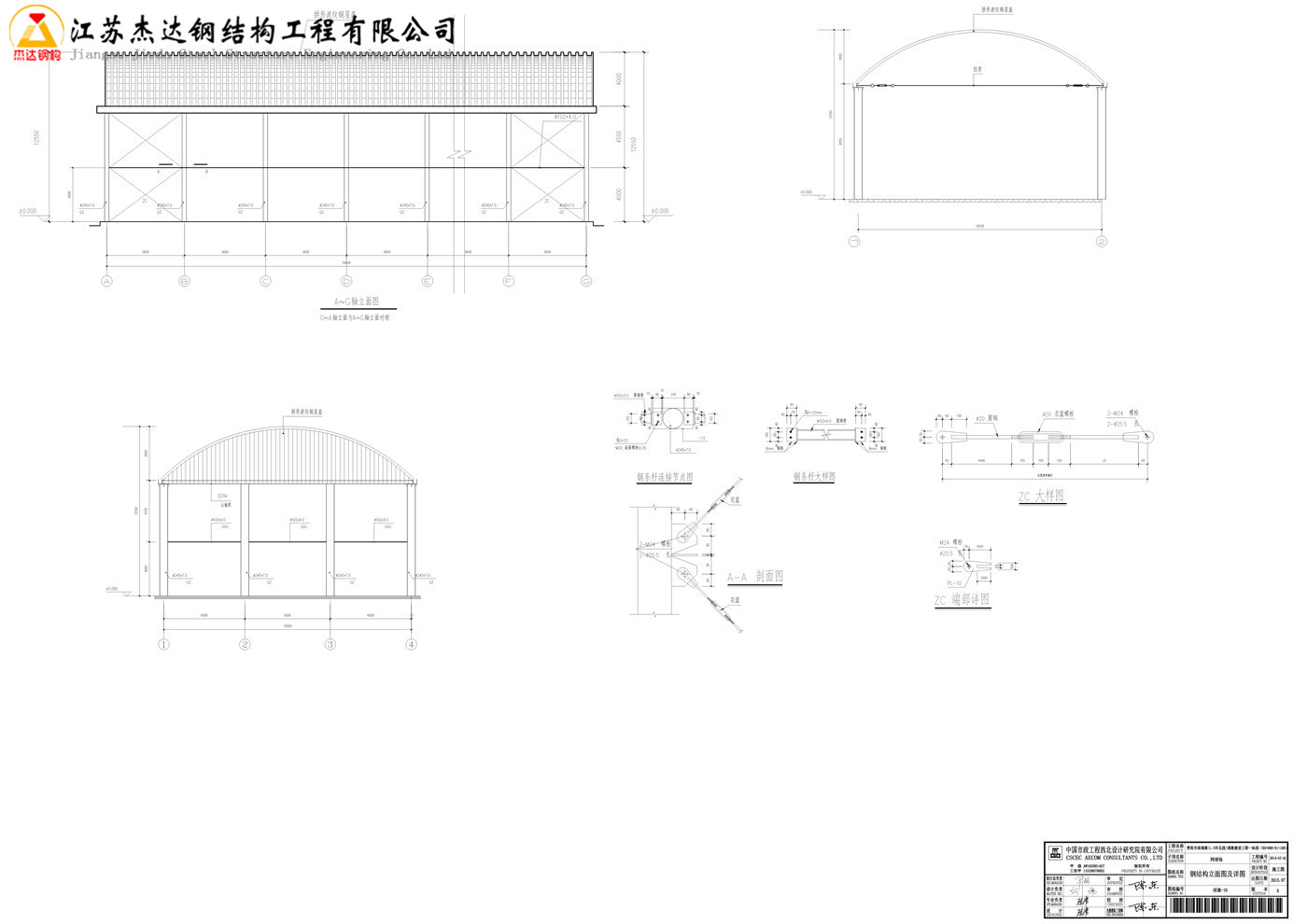

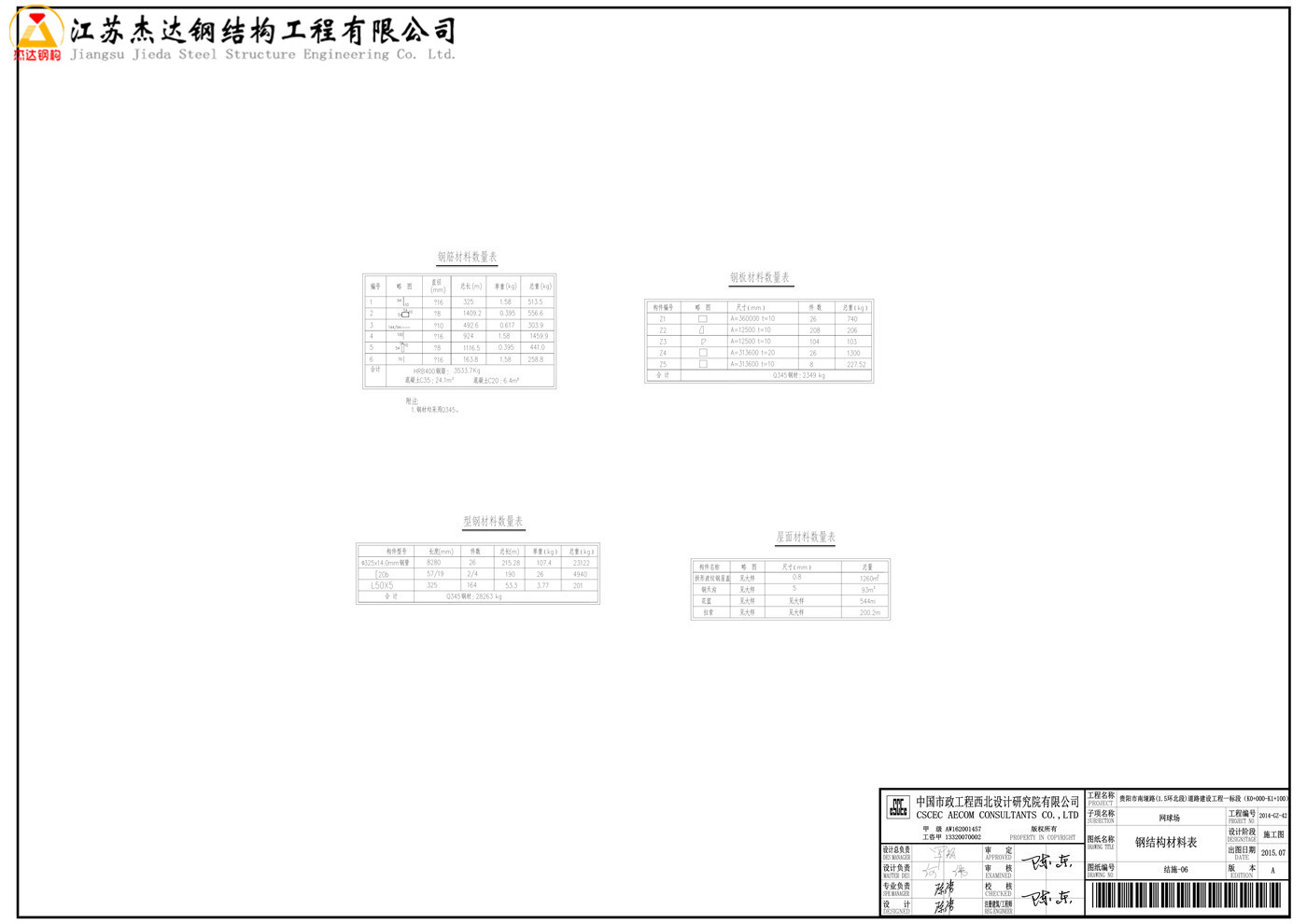

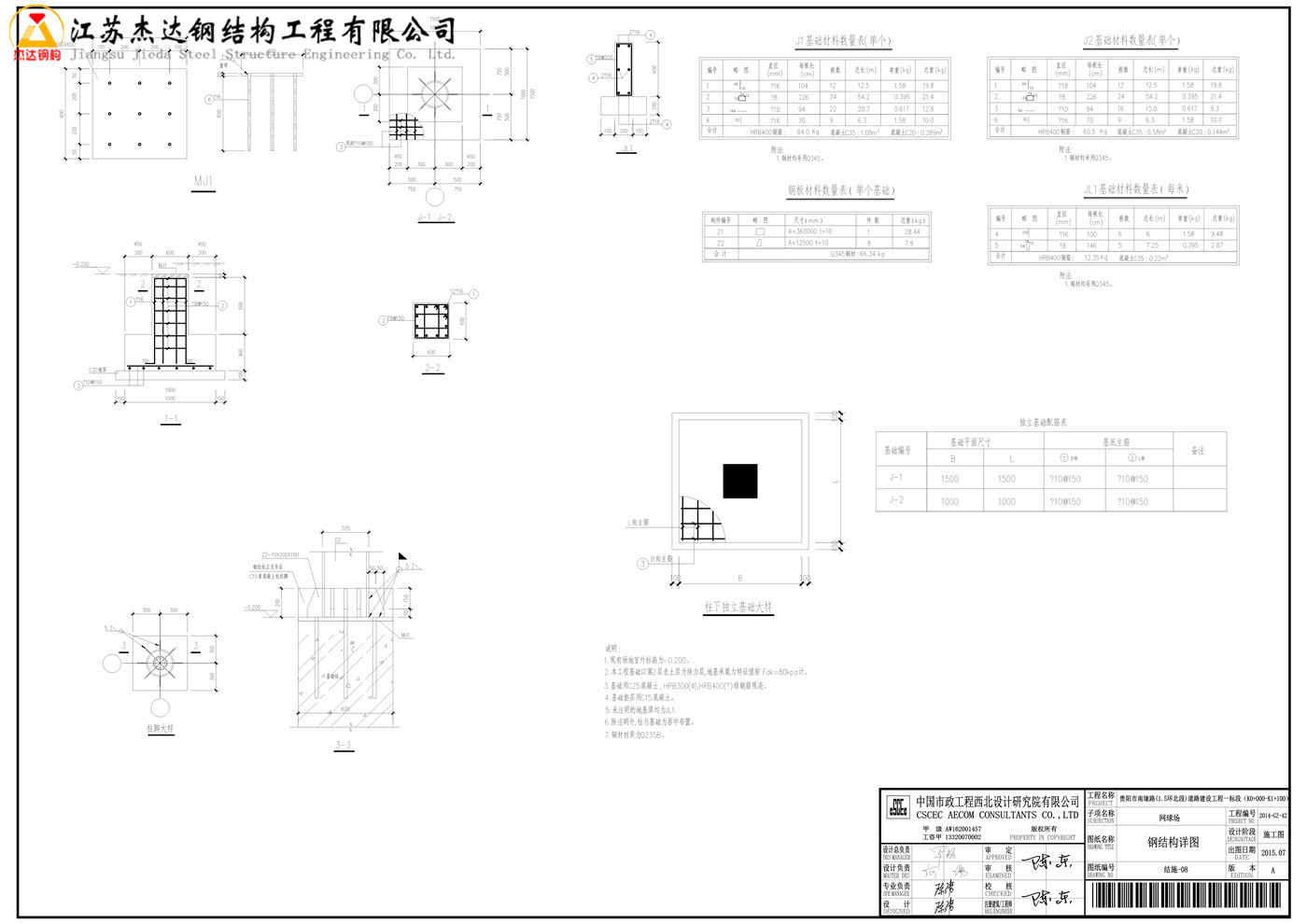

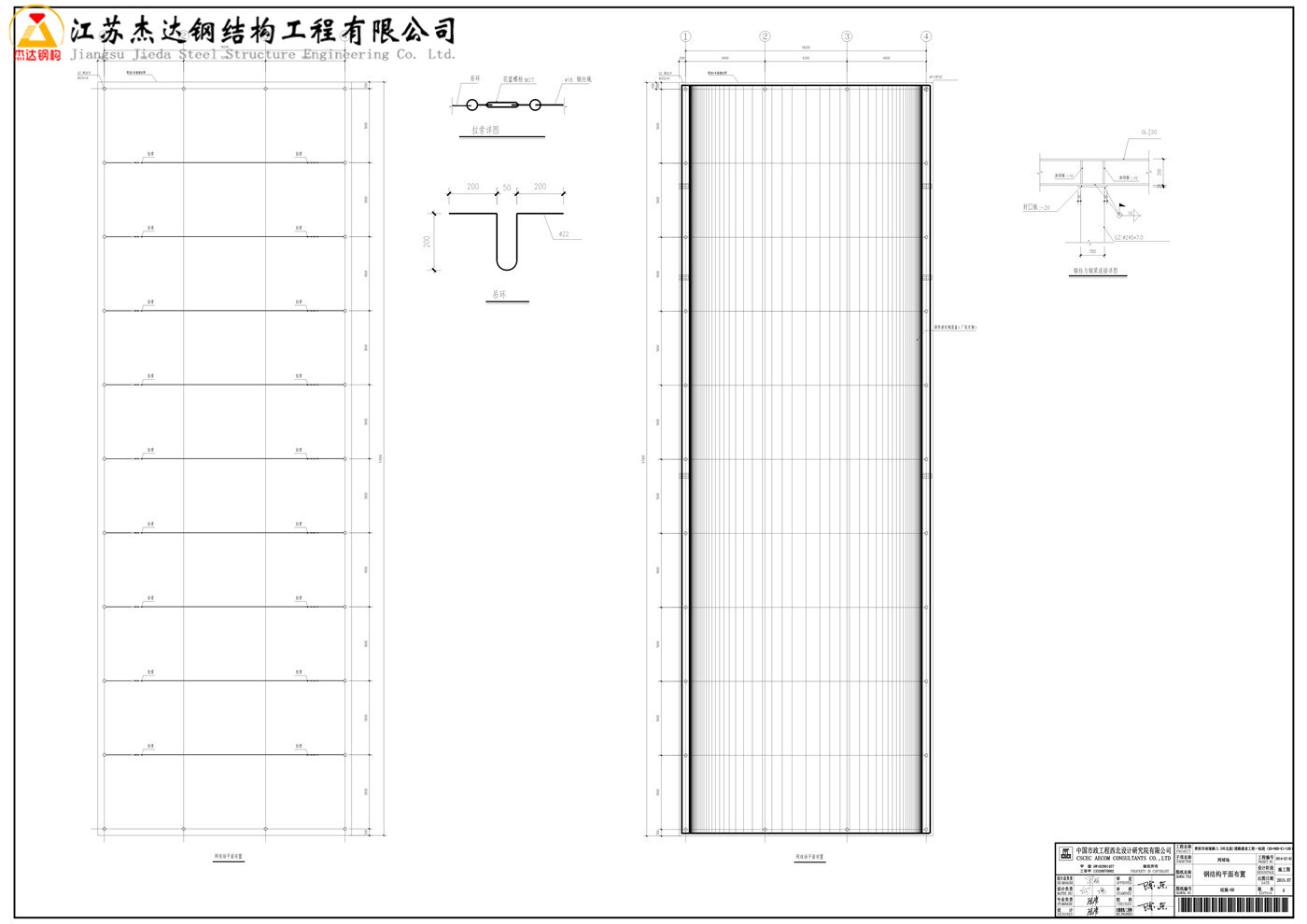

拱形屋顶CAD图纸    ：

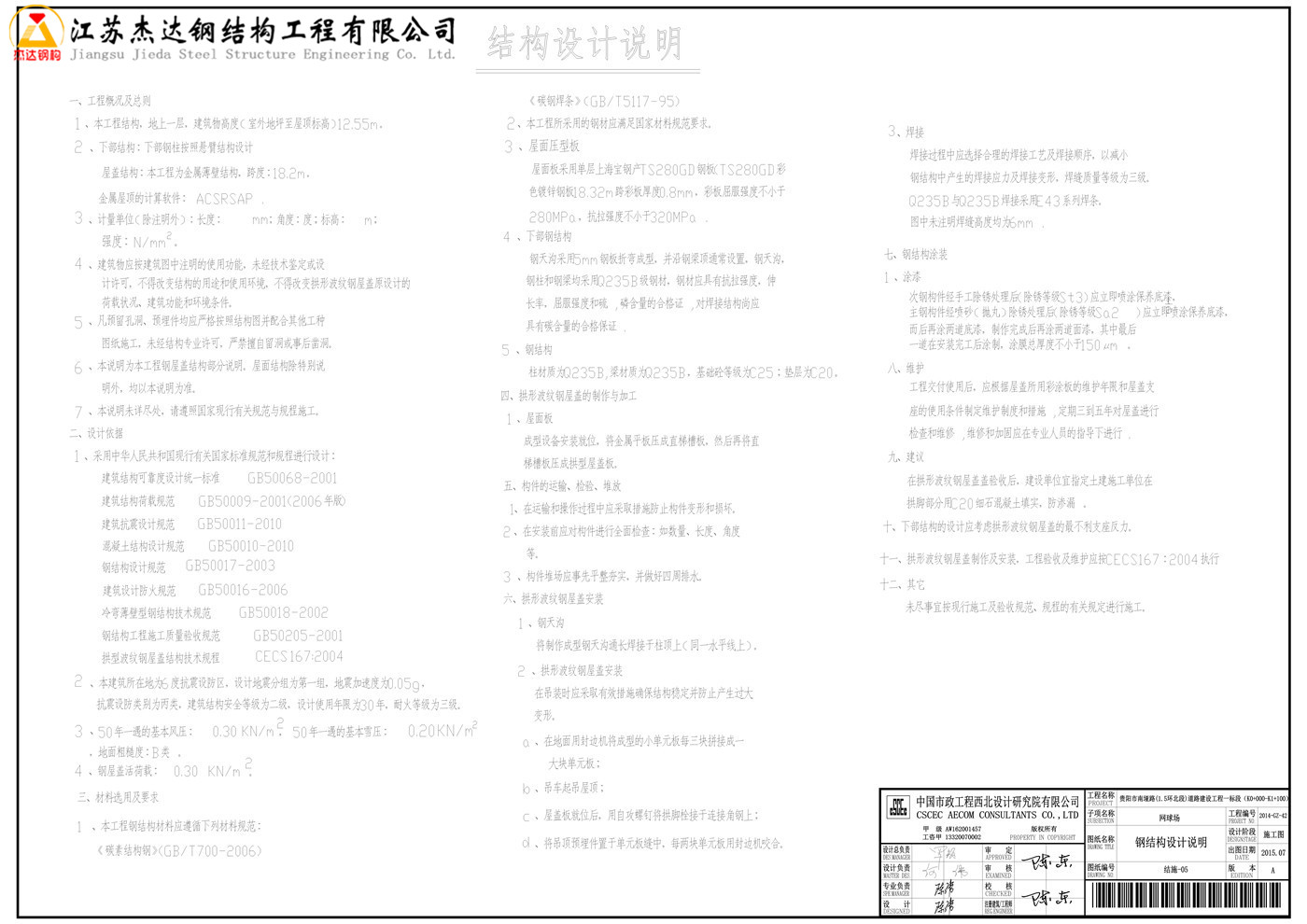

原仓间罩棚图中说明：

一、工程概况及总则
1、本工程结构，地上一层，建筑物高度（室外地坪至屋顶标高）12.55m。
2、下部结构：下部钢柱按照悬臂结构设计
屋盖结构：本工程为金属薄壁结构，跨度：18.2m。
金属屋顶的计算软件：ACSRSAP.
3、计量单位（除注明外）：长度：m
角度：度；标高：mm
强度：2N/mm
4、建筑物应按建筑图中注明的使用功能，未经技术鉴定或设计许可，不得改变结构的用途和使用环境，不得改变拱形波纹钢屋盖原设计的荷载状况、建筑功能和环境条件。
5、凡预留孔洞、预埋件均应严格按照结构图并配合其他工种图纸施工，未经结构专业许可，严禁擅自留洞或事后凿洞。
6、本说明为本工程钢屋盖结构部分说明。屋面结构除特别说明外，均以本说明为准。
7、本说明未详尽处，请遵照国家现行有关规范与规程施工。

二、设计依据
1、采用中华人民共和国现行有关国家标准规范和规程进行设计：
GB50068-2001建筑结构可靠度设计统一标准
GB50009-2001(2006年版)建筑结构荷载规范
GB50011-2010建筑抗震设计规范
GB50010-2010混凝土结构设计规范
GB50017-2003钢结构设计规范
GB50016-2006建筑设计防火规范
GB50018-2002冷弯薄壁型钢结构技术规范
GB50205-2001钢结构工程施工质量验收规范
167:2004CECS拱型波纹钢屋盖结构技术规程
2、本建筑所在地为6度抗震设防区，设计地震分组为第一组，地震加速度为0.05g，
抗震设防类别为丙类，建筑结构安全等级为二级，
设计使用年限为30年，耐火等级为三级。
3、50年一遇的基本雪压：0.20KN/m
50年一遇的基本风压：0.30KN/m
地面粗糙度：B类。
4、钢屋盖活荷载：0.30KN/m

三、材料选用及要求
1、本工程钢结构材料应遵循下列材料规范：
《碳素结构钢》(GB/T700-2006)
《碳钢焊条》（GB/T5117-95)
2、本工程所采用的钢材应满足国家材料规范要求。
3、屋面压型板
屋面板采用单层上海宝钢产TS280GD钢板(TS280GD彩色镀锌钢板18.32m跨彩板厚度0.8mm，彩板屈服强度不小于280MPa，抗拉强度不小于320MPa.
4、下部钢结构
钢天沟采用5mm钢板折弯成型，并沿钢梁顶通常设置，钢天沟，钢柱和钢梁均采用Q235B级钢材，钢材应具有抗拉强度，伸长率，屈服强度和硫,磷含量的合格证,对焊接结构尚应具有碳含量的合格保证.
5、钢结构

四、拱形波纹钢屋盖的制作与加工
1、屋面板
成型设备安装就位，将金属平板压成直梯槽板，然后再将直梯槽板压成拱型屋盖板。

五、构件的运输、检验、堆放
1、在运输和操作过程中应采取措施防止构件变形和损坏。
2、在安装前应对构件进行全面检查：如数量、长度、角度等。
3、构件堆场应事先平整夯实，并做好四周排水。

六、拱形波纹钢屋盖安装
1、钢天沟
将制作成型钢天沟通长焊接于柱顶上（同一水平线上）。
2、拱形波纹钢屋盖安装
在吊装时应采取有效措施确保结构稳定并防止产生过大变形。
a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板；
b、吊车起吊屋顶；
c、屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上；
d、将吊顶预埋件置于单元板缝中，每两块单元板用封边机咬合。
3、焊接
焊接过程中应选择合理的焊接工艺及焊接顺序，以减小钢结构中产生的焊接应力及焊接变形，焊缝质量等级为三级。
Q235B与Q235B焊接采用E43系列焊条。
图中未注明焊缝高度均为6mm.

七、钢结构涂装
1、涂漆
1次钢构件经手工除锈处理后(除锈等级St3)应立即喷涂保养底漆，
2主钢构件经喷砂（抛丸）除锈处理后(除锈等级Sa2)应立即喷涂保养底漆，而后再涂两道底漆，制作完成后再涂两道面漆，其中最后一道在安装完工后涂制，涂膜总厚度不小于150μm。

八、维护
工程交付使用后，应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施,定期三到五年对屋盖进行检查和维修,维修和加固应在专业人员的指导下进行.

九、建议
在拱形波纹钢屋盖盖验收后，建设单位宜指定土建施工单位在拱脚部分用C20细石混凝土填实，防渗漏。

十、下部结构的设计应考虑拱形波纹钢屋盖的最不利支座反力。

十一、拱形波纹钢屋盖制作及安装，工程验收及维护应按CECS167：2004执行

十二、其它
未尽事宜按现行施工及验收规范、规程的有关规定进行施工。
