天津24m连跨蔬菜市场拱形屋顶图纸

拱形屋顶厂家 2018-07-14 10:19:53 图纸图集 2758 ℃ 0 评论

杰达钢构一句话总结:

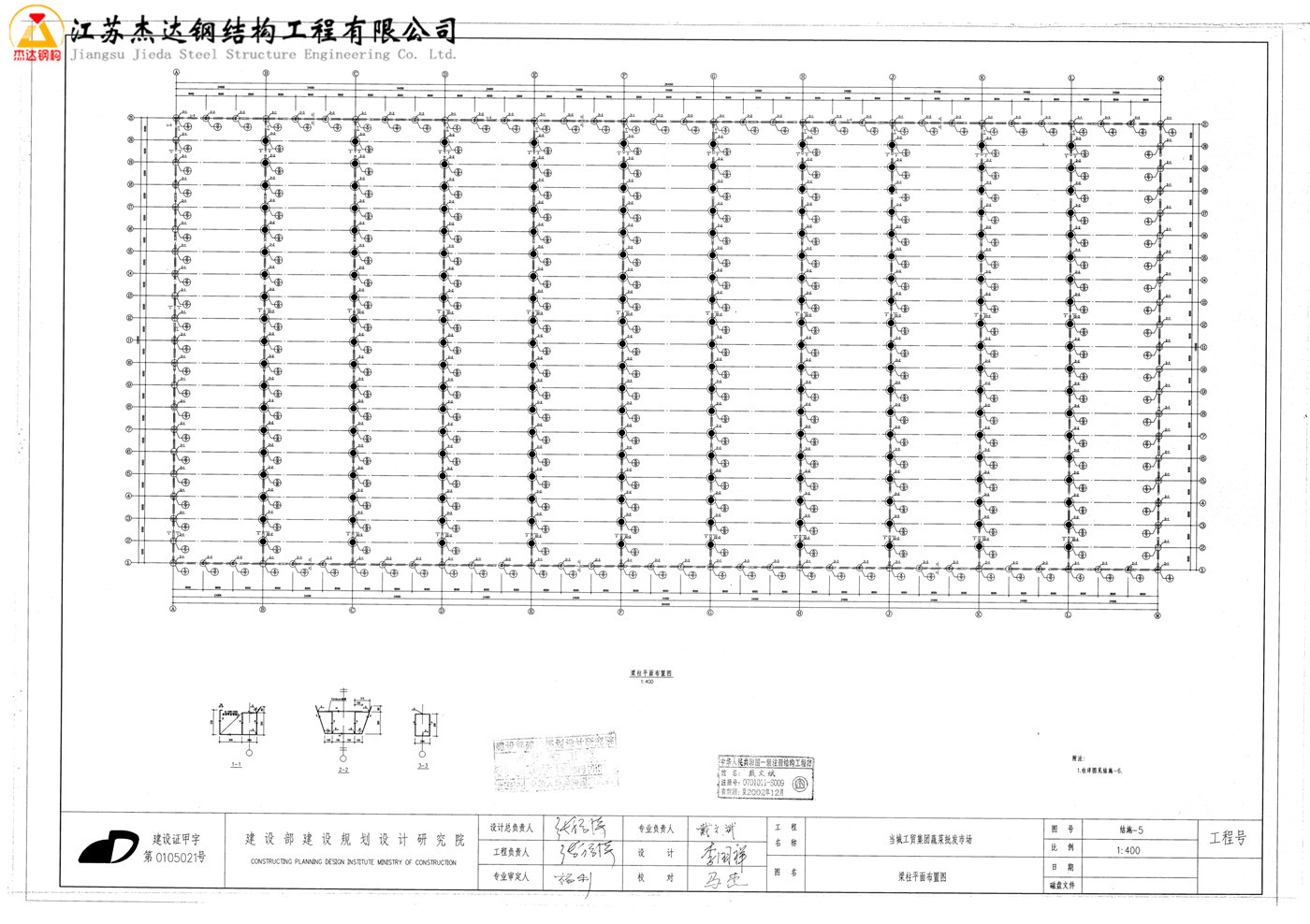

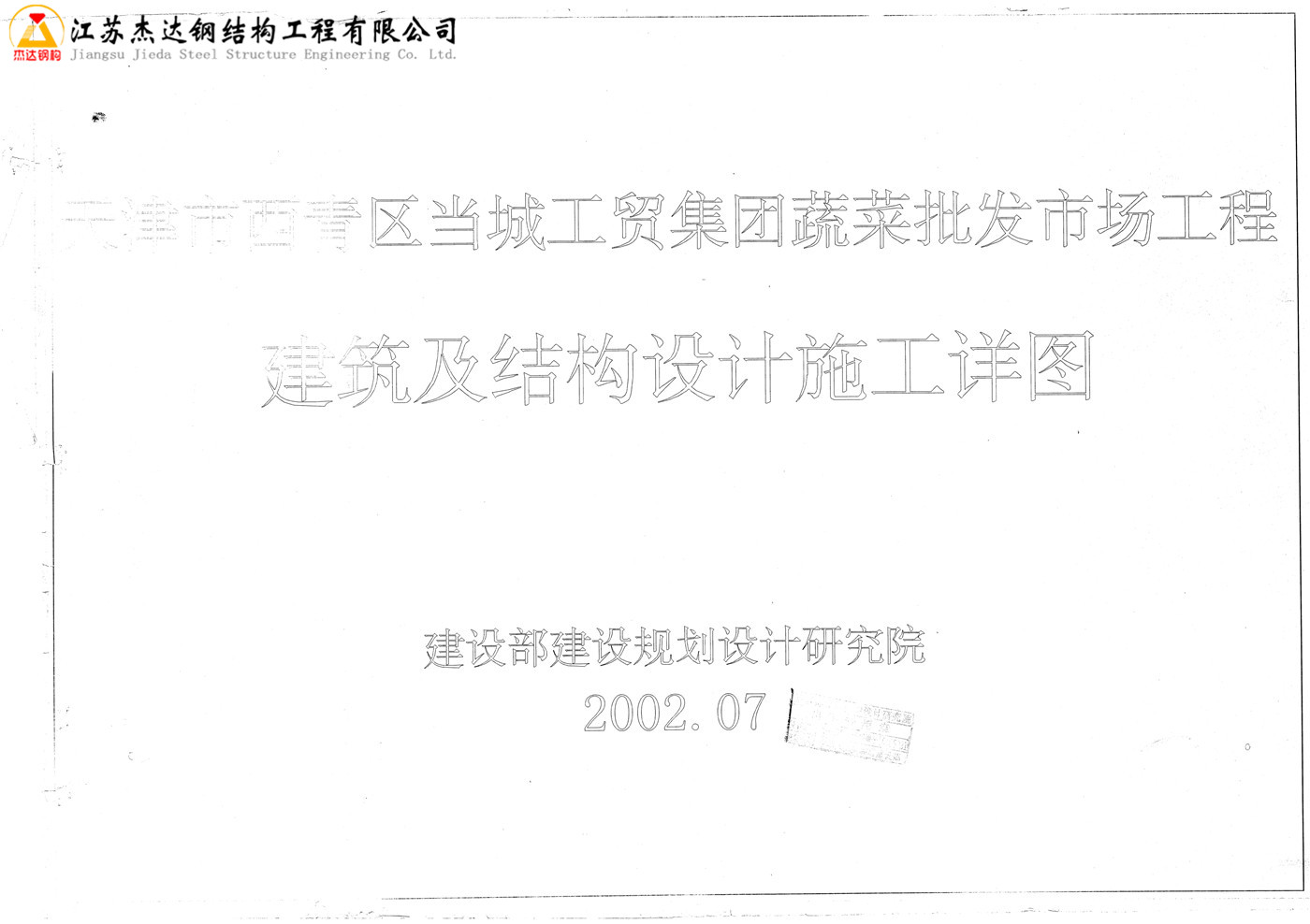

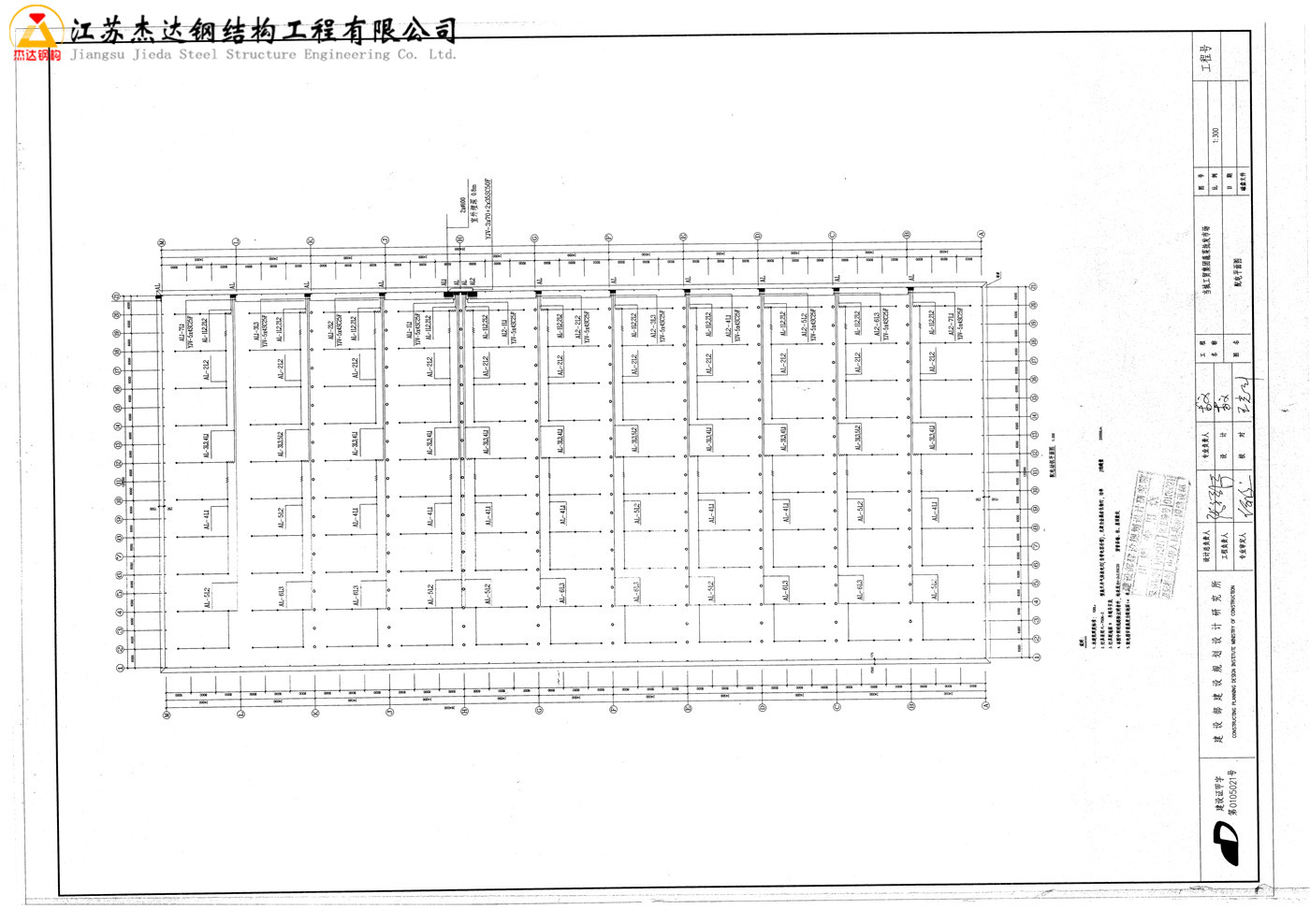

    图中说明该拱形屋顶项目位于天津市西青区当城工贸集团蔬菜批发市场工程,为建筑及结构设计施工详图,可见拱形屋顶为24米*120米长12连跨,建筑面积约在34500平方米左右,下部结构为钢结构,使用@6mm厚直径300的钢柱。拱形屋顶拱高要求为1:4。

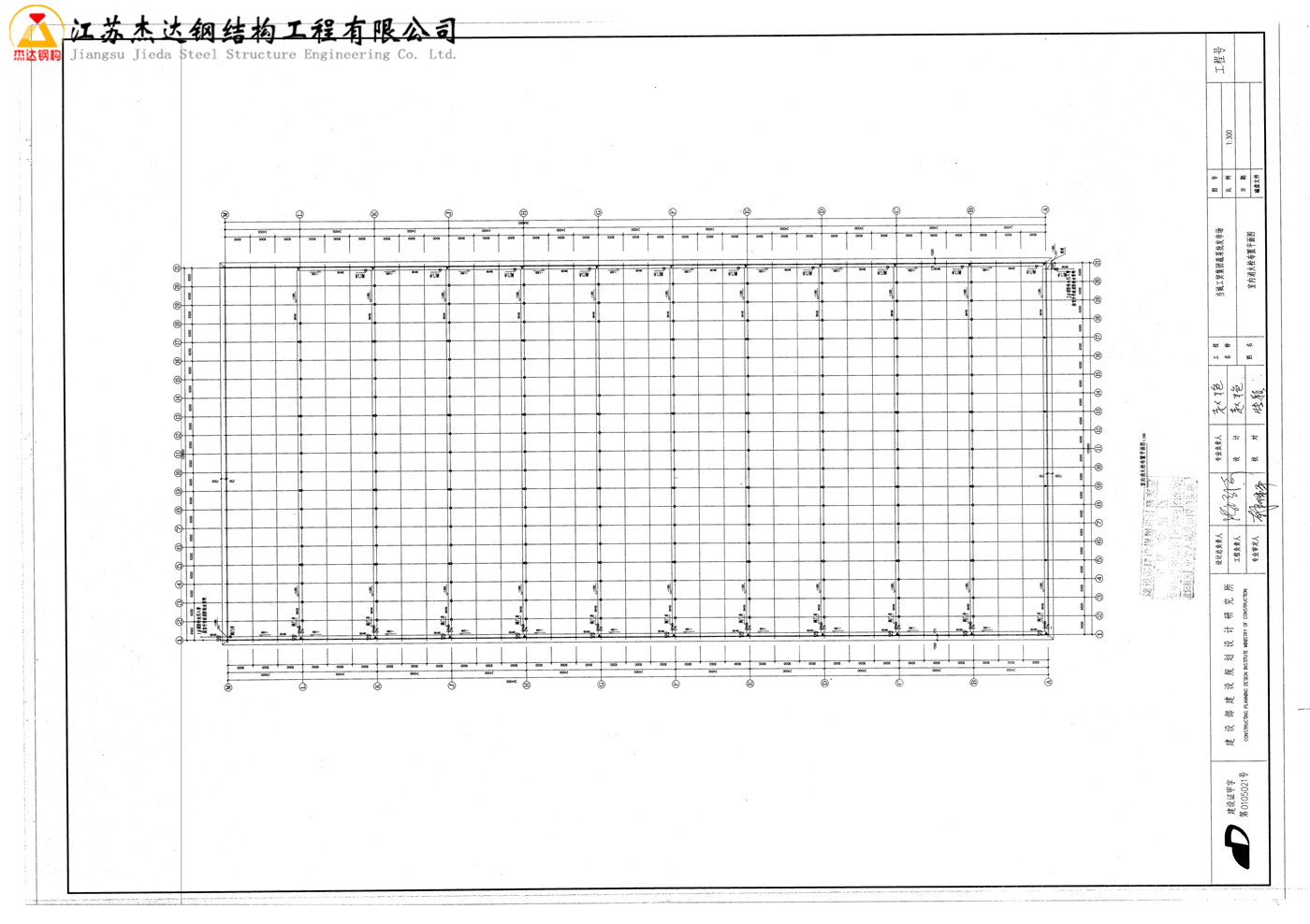

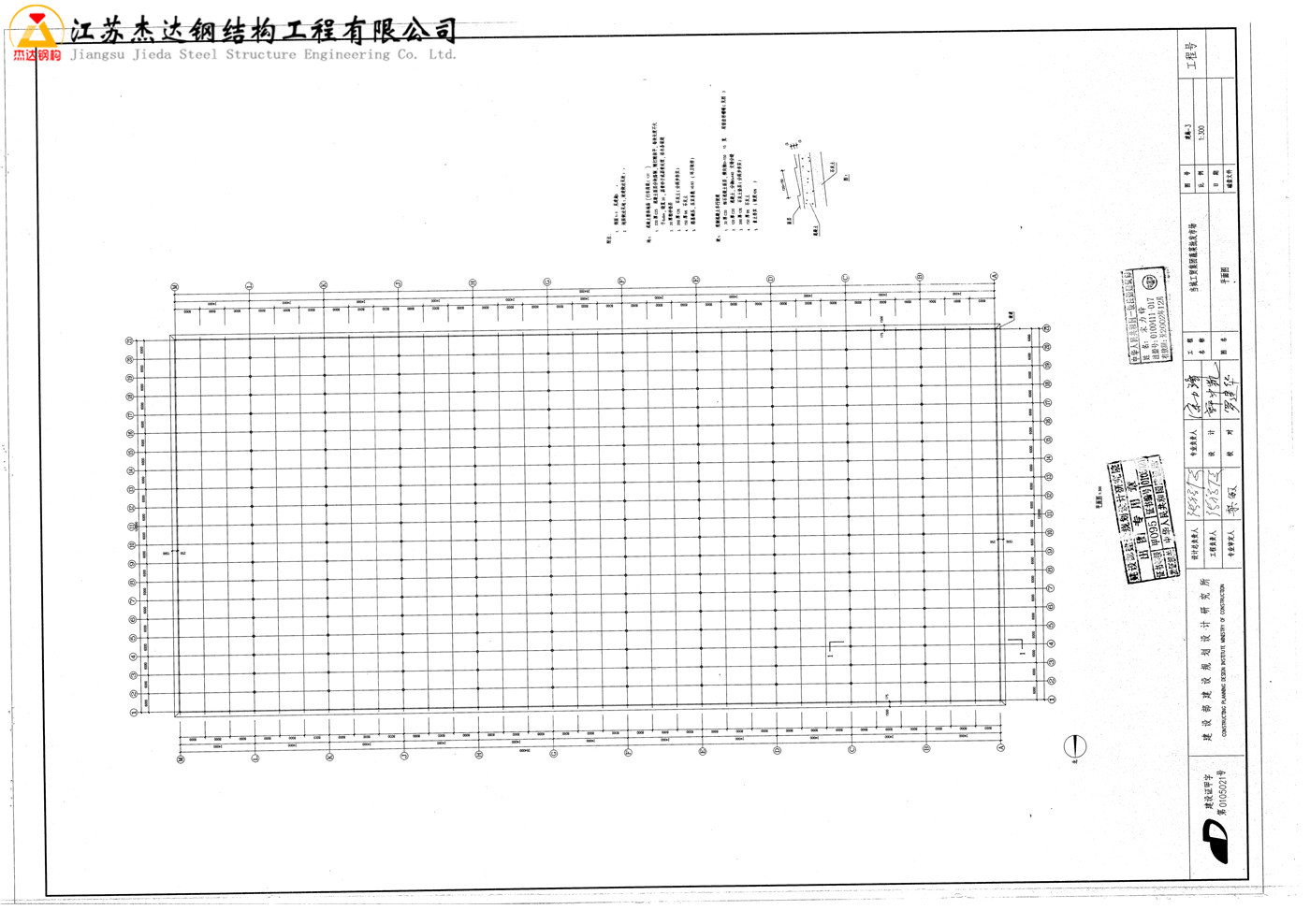

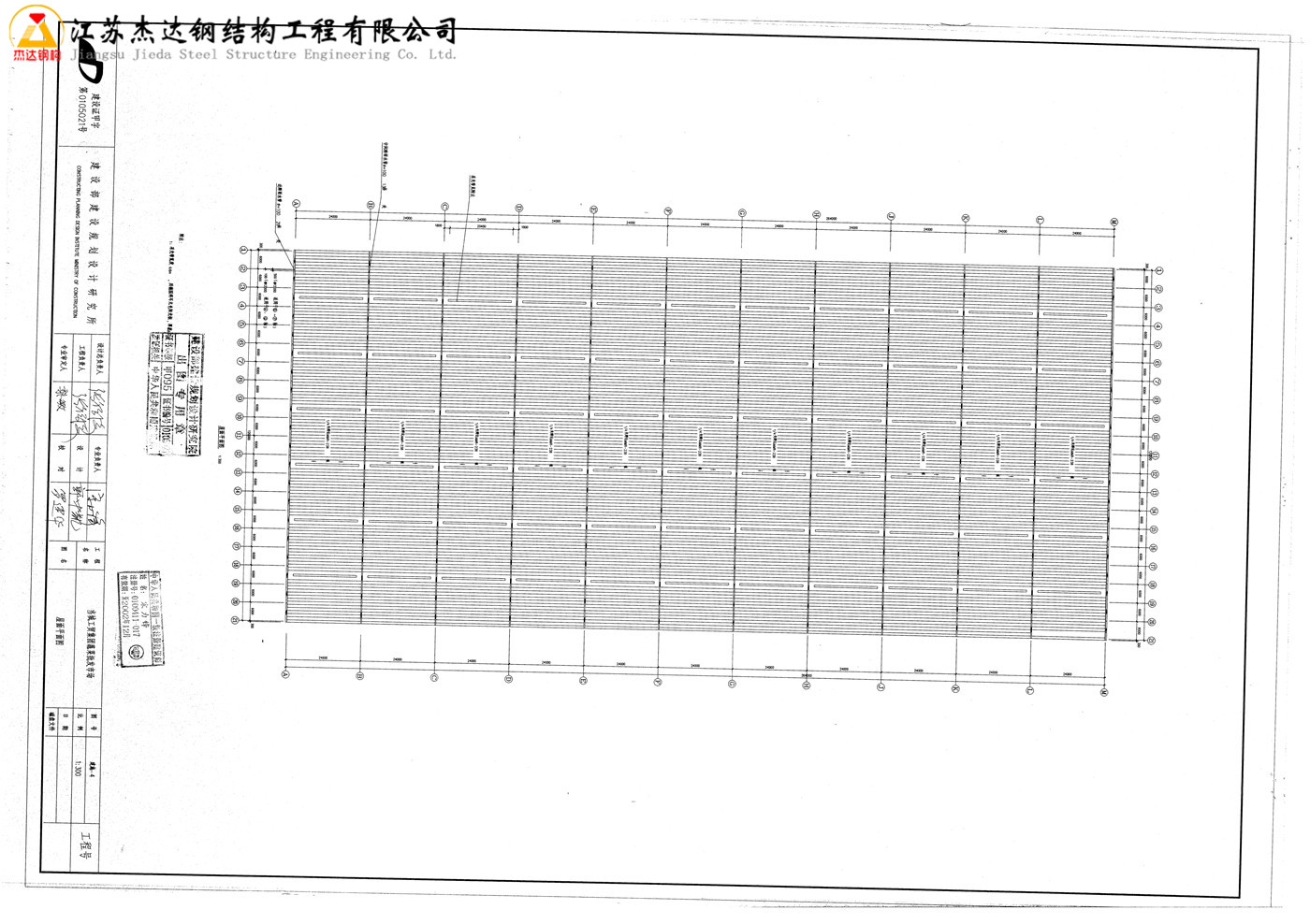

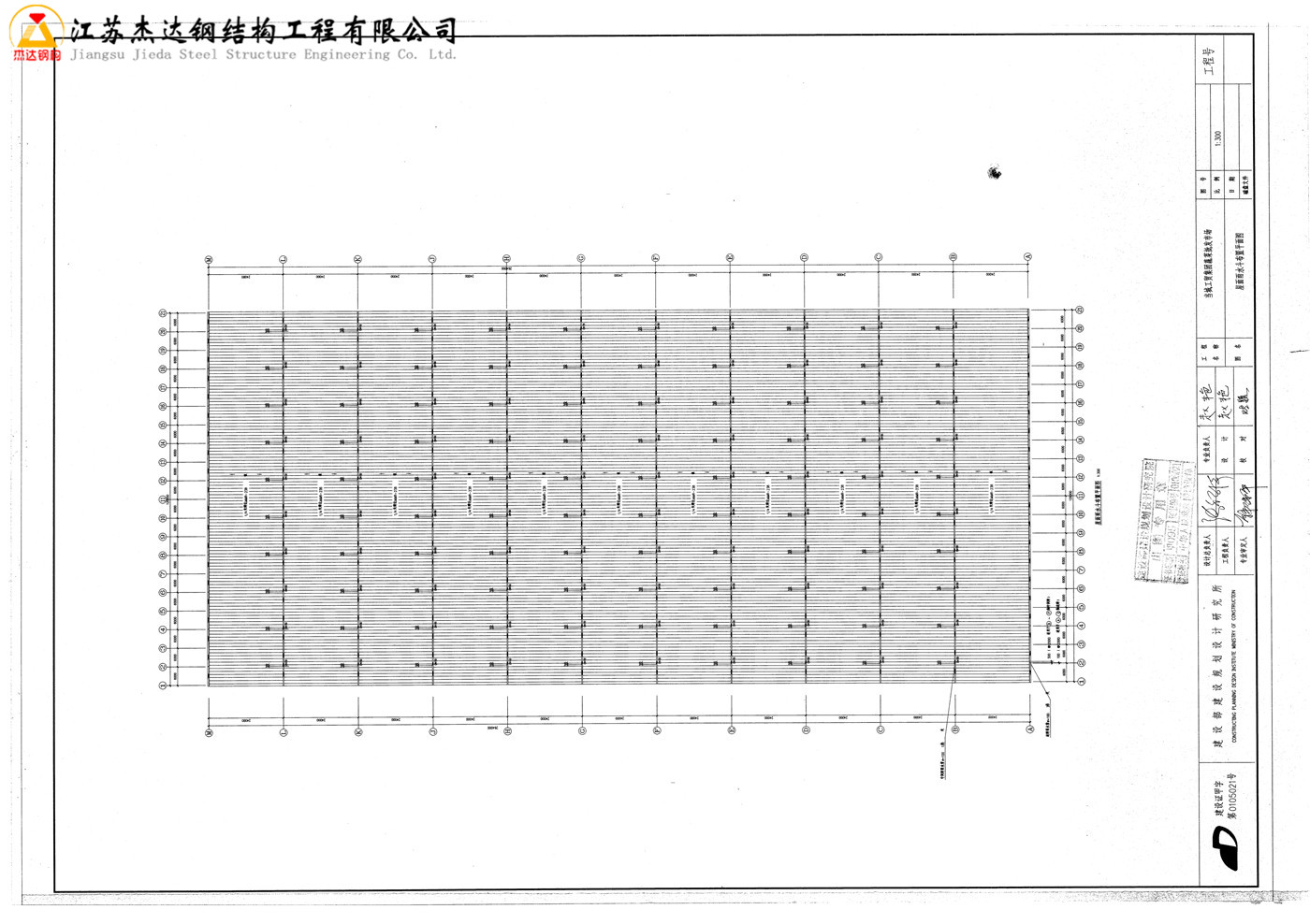

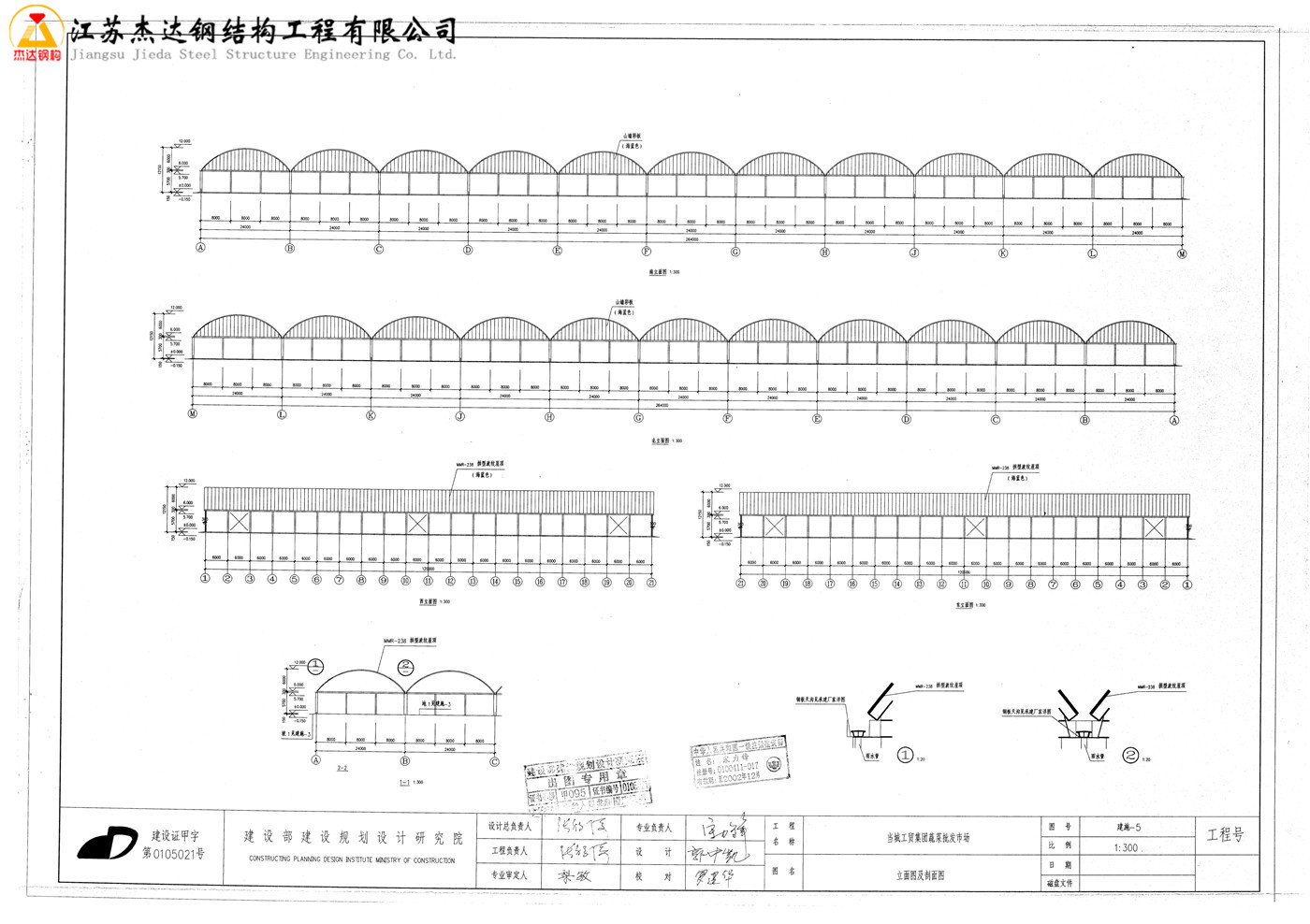

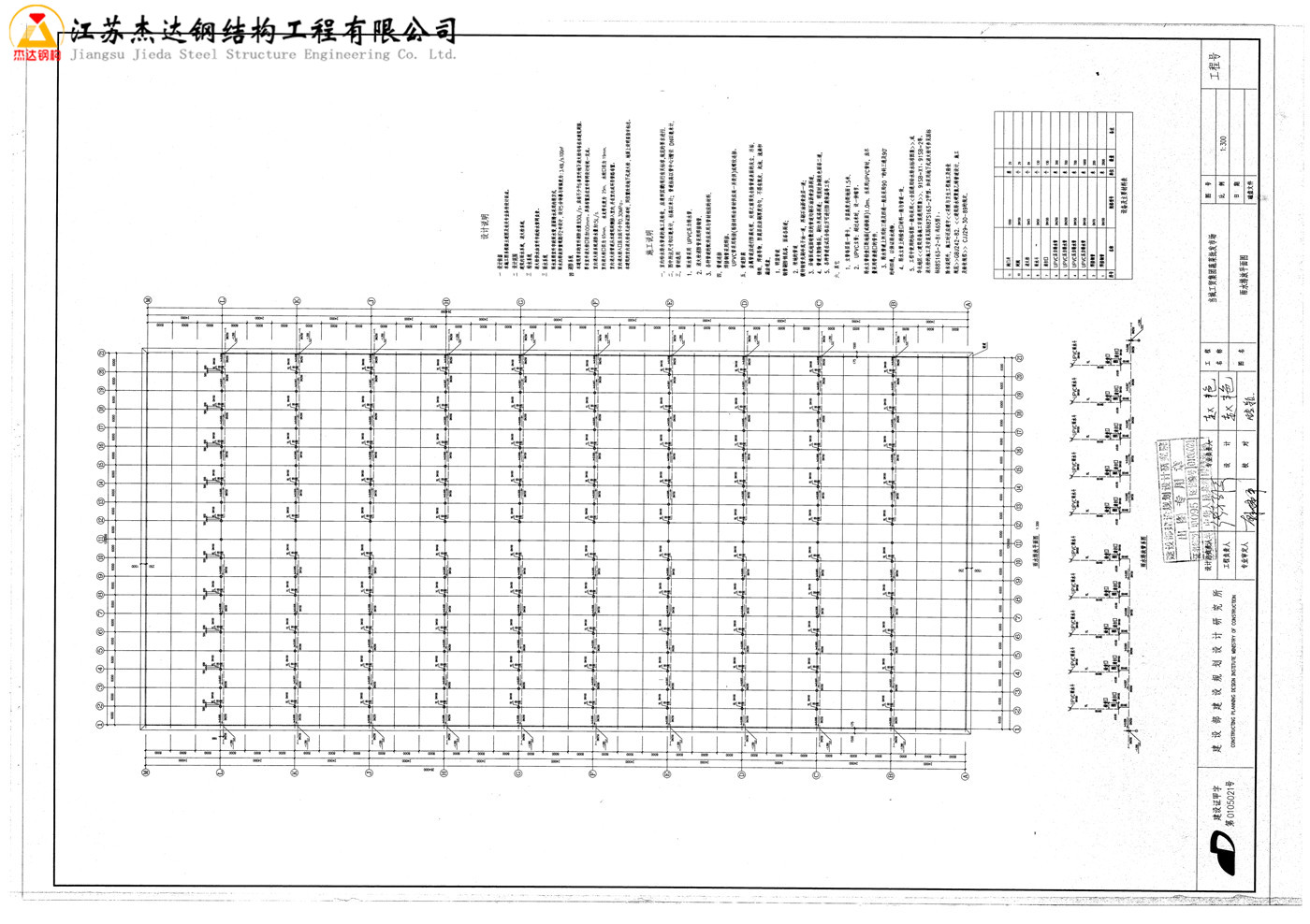

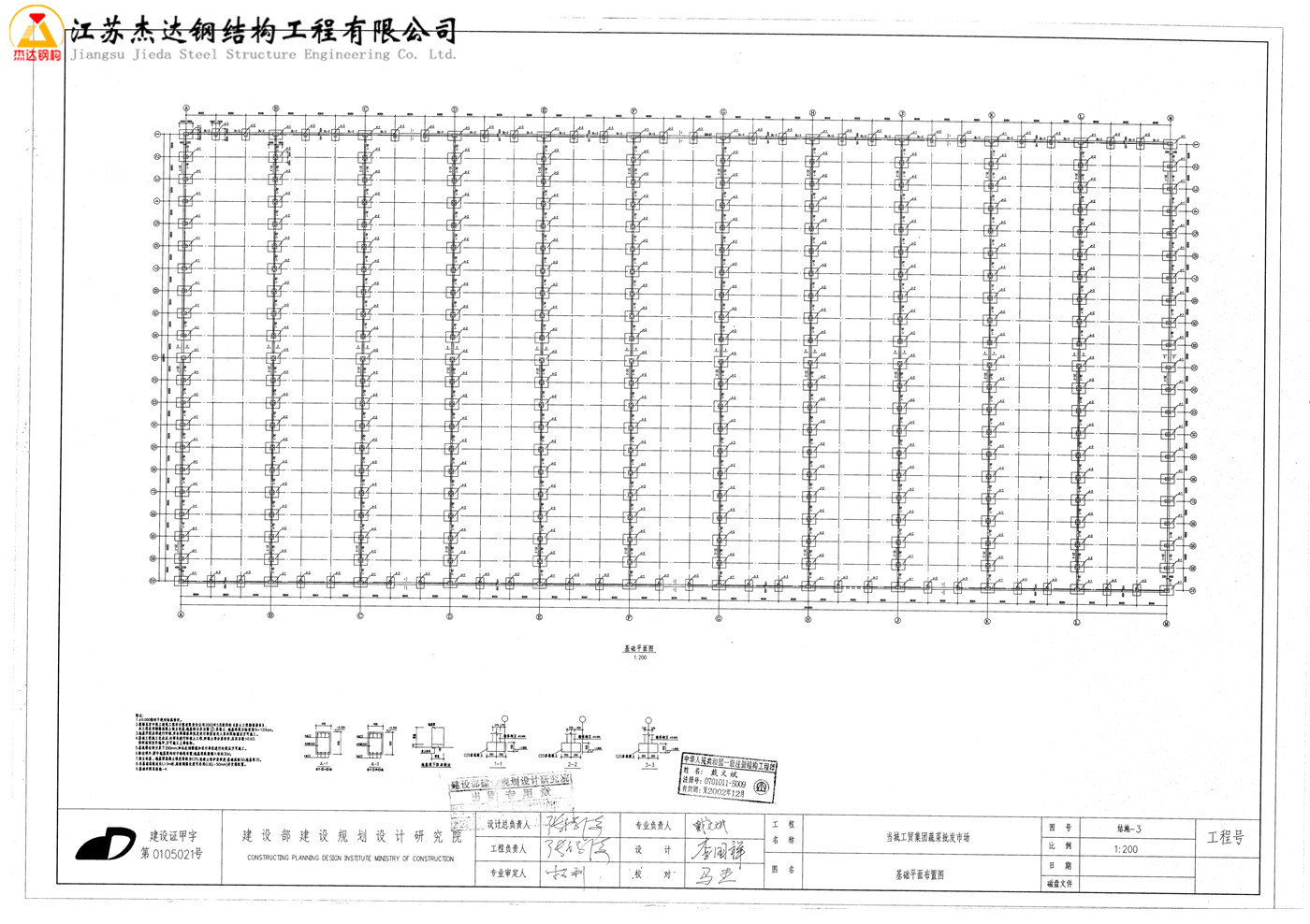

拱形屋顶PDF图纸:

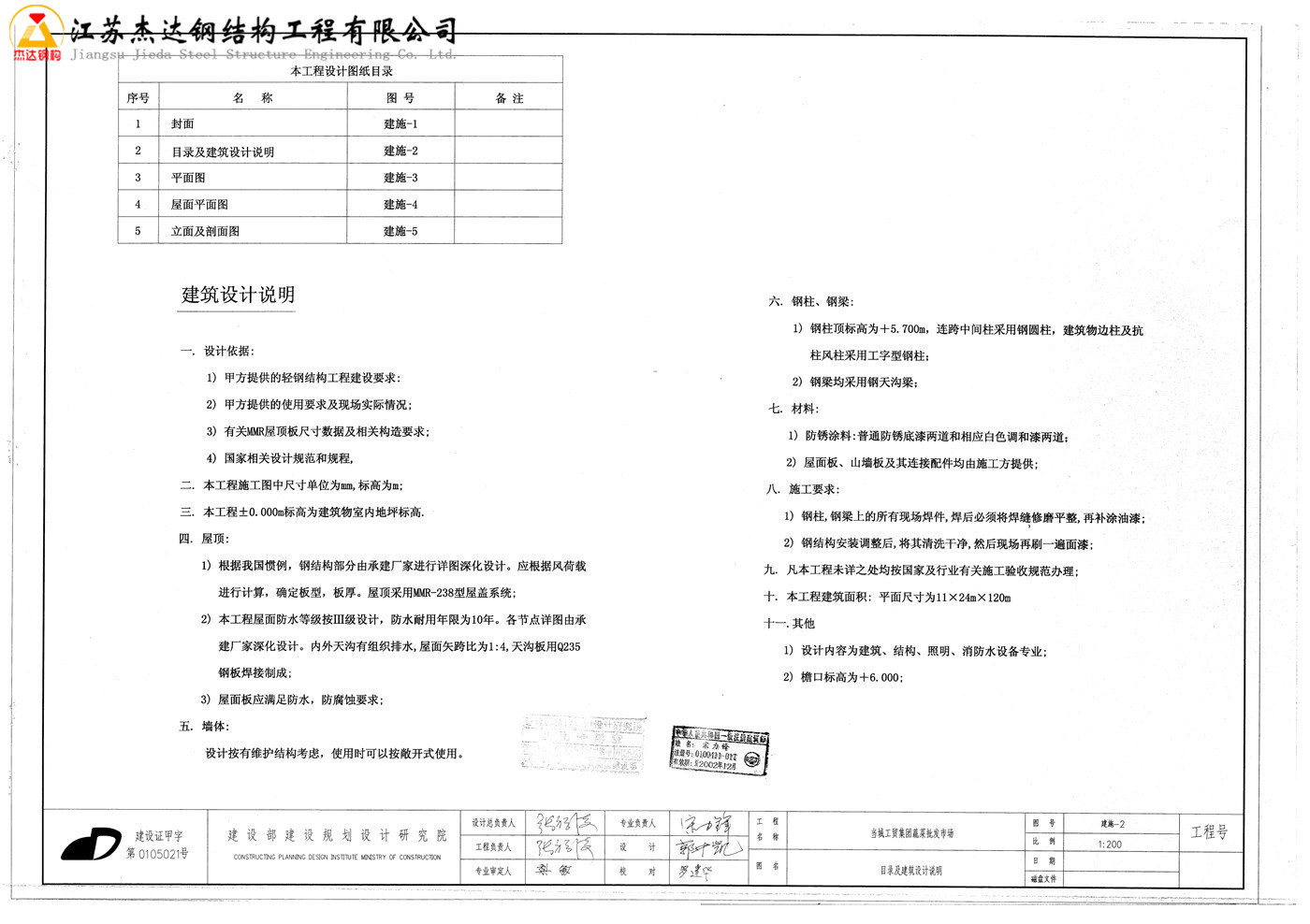

原拱形屋顶图中说明:

设计依据;

1)甲方提供的轻钢结构工程建设要求:

2)甲方提供的使用要求及现场实际情况;

3)有关MMR屋顶板尺寸数据及相关构造要求;

4)国家相关设计规范和规程,

二,本工程施工图中尺寸单位为mm,标高为m;

三.本工程土0.000m标高为建筑物室内地坪标高.

四,屋顶:

1)根据我国惯例,钢结构部分由承建厂家进行详图深化设计。应根据风荷载进行计算,确定板型,板厚。屋顶采用MR-238型屋盖系统;

2)本工程屋面防水等级按I级设计,防水耐用年限为10年。各节点详图由承建厂家深化设计。内外天沟有组织排水,屋面矢跨比为1:4,天沟板用Q235钢板焊接制成;

3)屋面板应满足防水,防腐蚀要求;

五,墙体:

设计按有维护结构考虑,使用时可以按敞开式使用。

六,钢柱、钢梁:

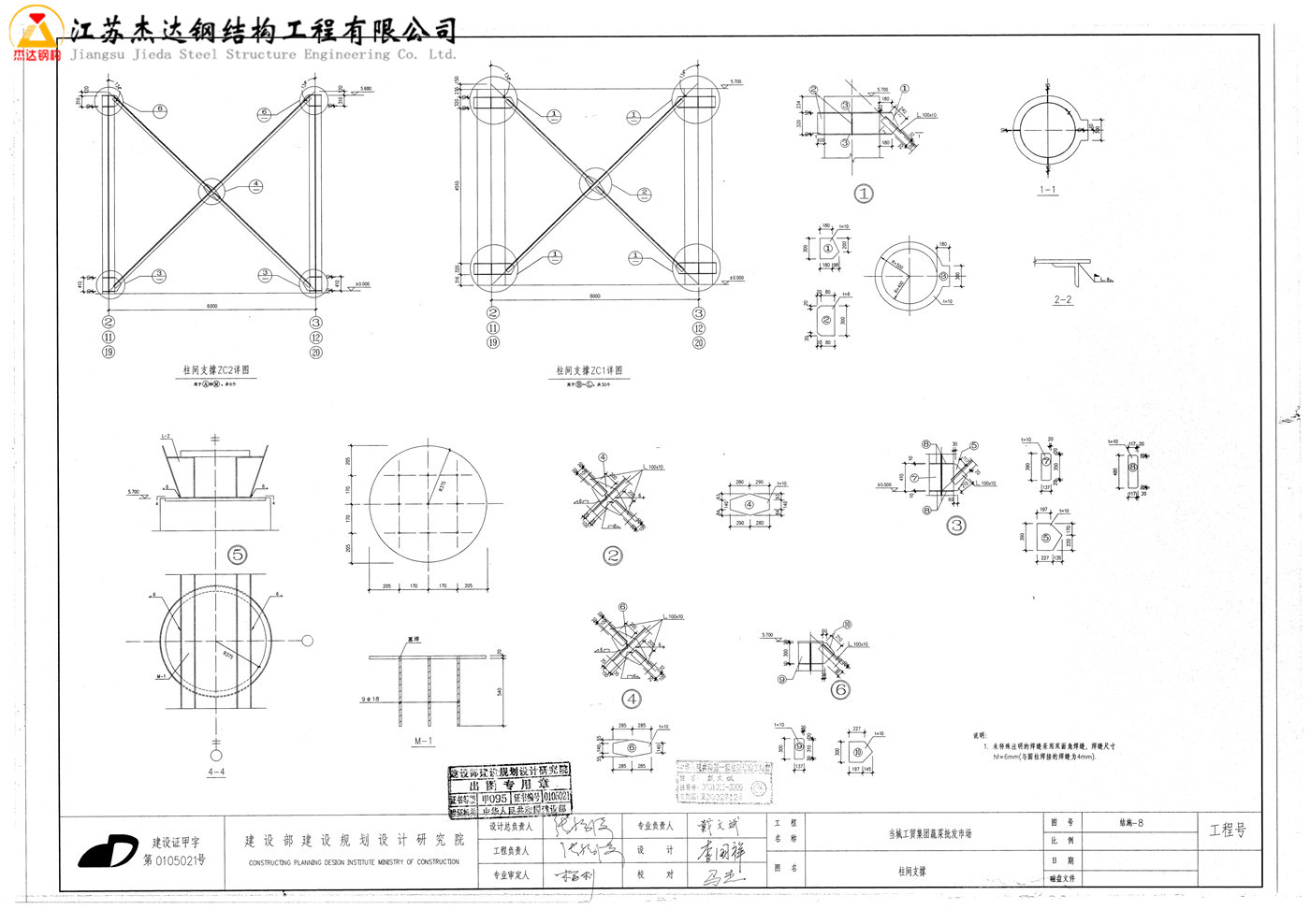

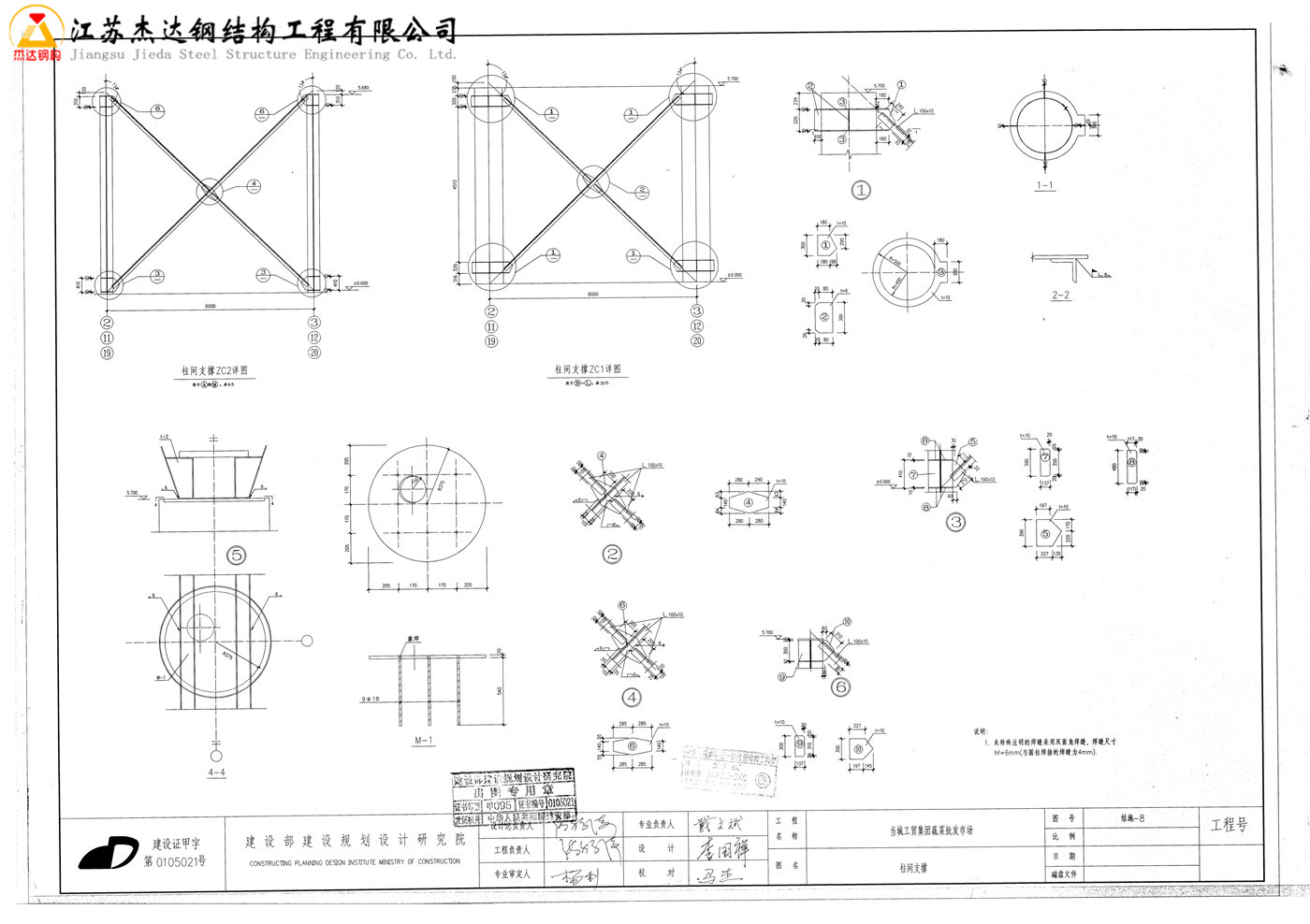

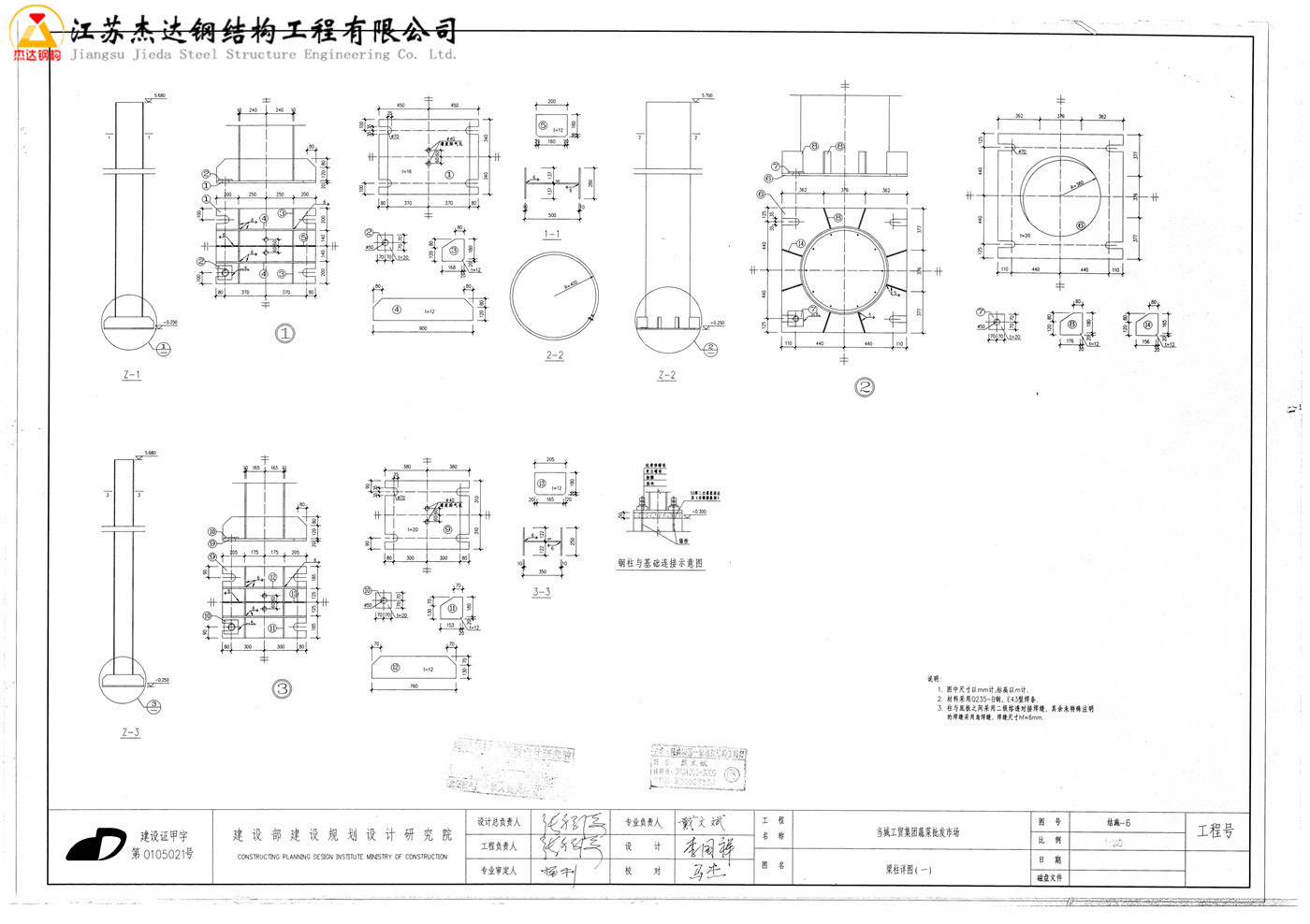

1)钢柱顶标高为+5.700m,连跨中间柱采用钢圆柱,建筑物边柱及抗

柱风柱采用工字型钢柱;

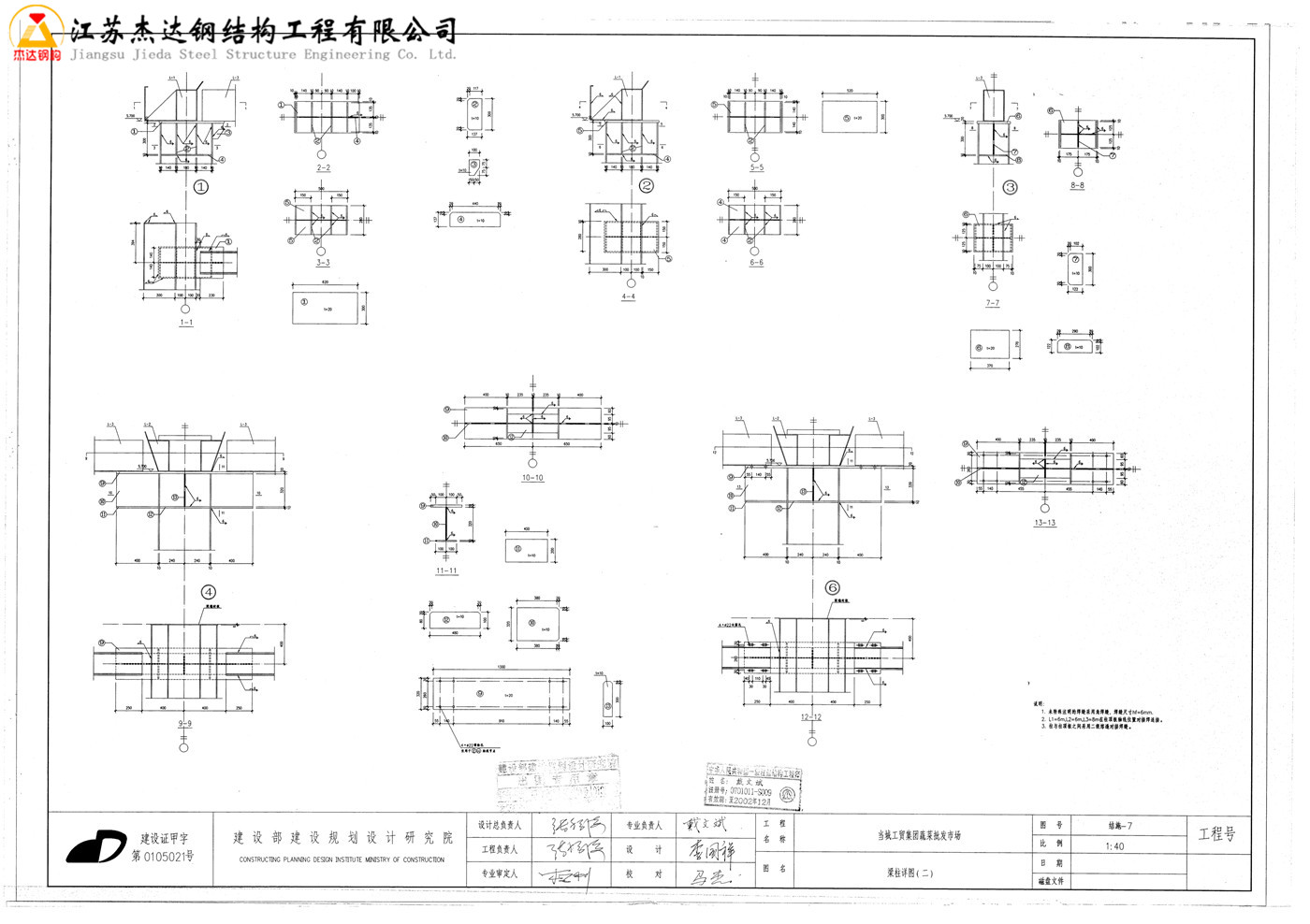

2)钢梁均采用钢天沟梁;

七.材料:

1)防锈涂料:普通防锈底漆两道和相应白色调和漆两道;

2)屋面板、山墙板及其连接配件均由施工方提供;

八。施工要求;

1)钢柱,钢梁上的所有现场焊件,焊后必须将焊缝修磨平整,再补涂油漆;

2)钢结构安装调整后,将其清洗干净,然后现场再刷一遍面漆;

九。凡本工程未详之处均按国家及行业有关施工验收规范办理;

十.本工程建筑面积:平面尺寸为11X24mX120m

十一.其他

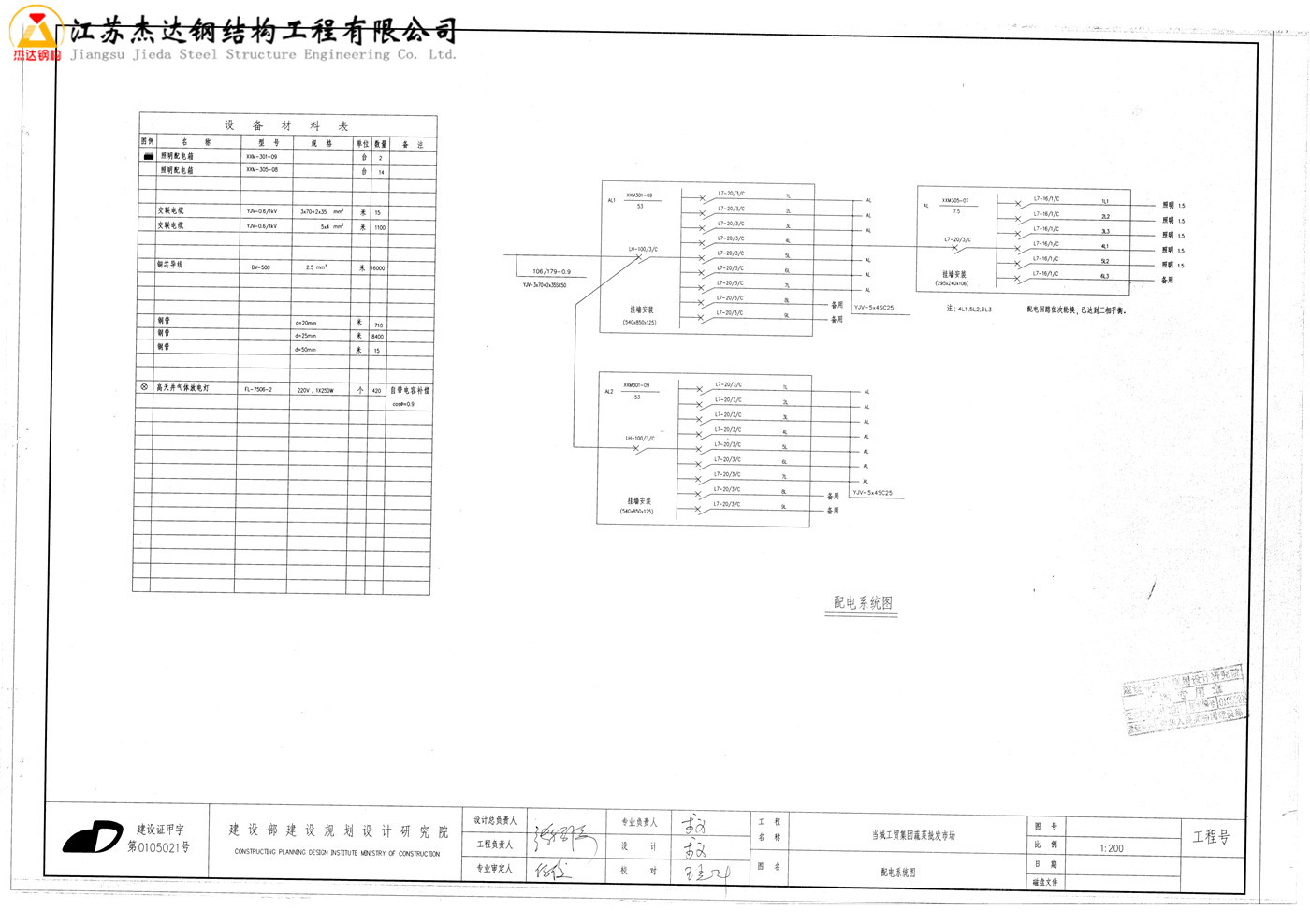

1)设计内容为建筑、结构、照明、消防水设备专业;

2)檐口标高为+6.000;
