湖北三峡24米跨双层拱形波纹钢屋盖图纸

拱形屋顶厂家 2018-07-14 11:11:22 图纸图集 2814 ℃ 0 评论

杰达钢构一句话总结:

    本图纸作为三峡珍惜特有水生动物种植资源库或题库主库驯养系统建设项目的驯养车间,拱形屋顶的跨度为24米,拱高为5米,使用双层带保温棉拱形波纹钢屋盖,1.1mm厚度金属波纹拱板。整个车间长度为101.8米。两侧山墙需要开孔安装窗户。

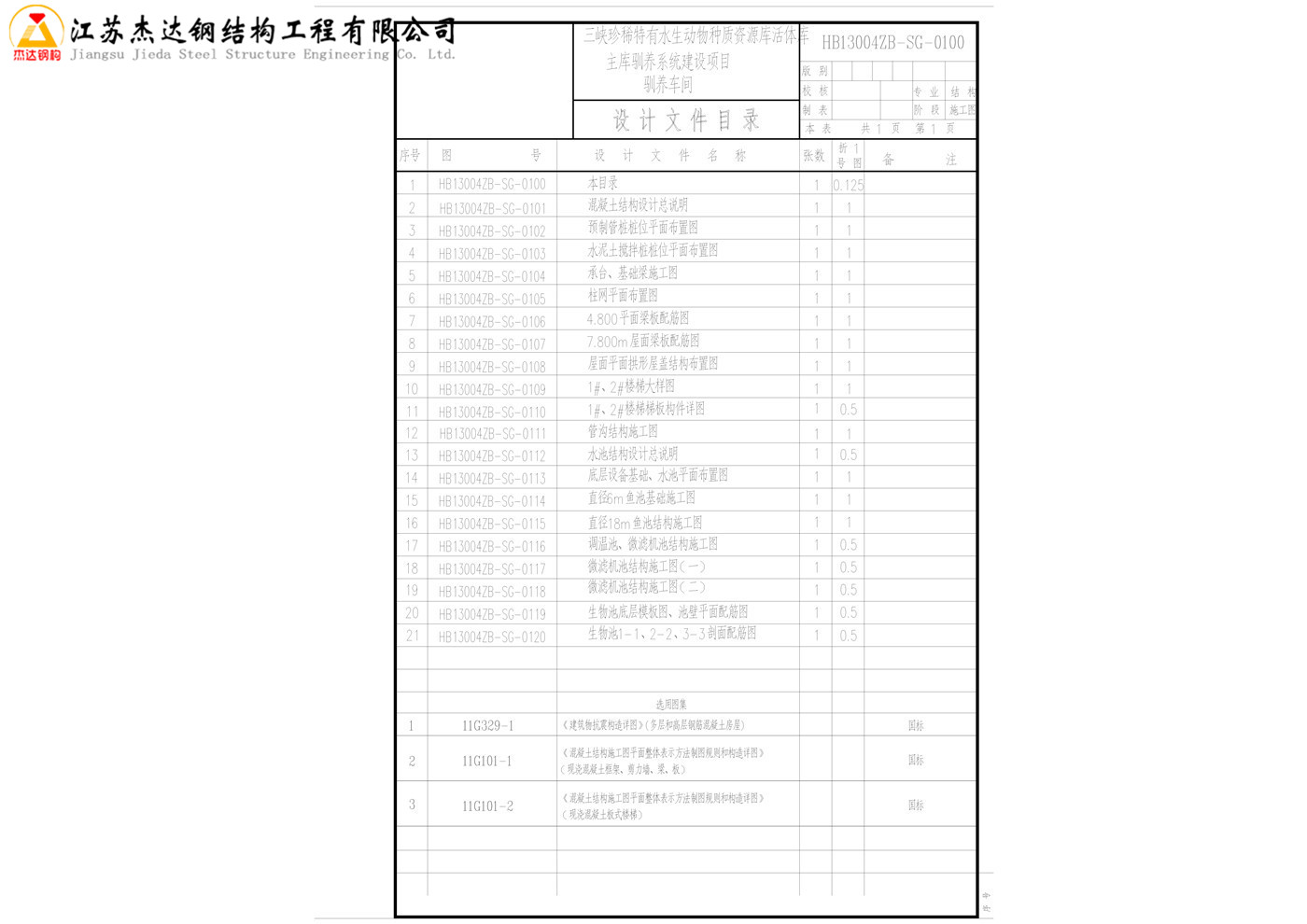

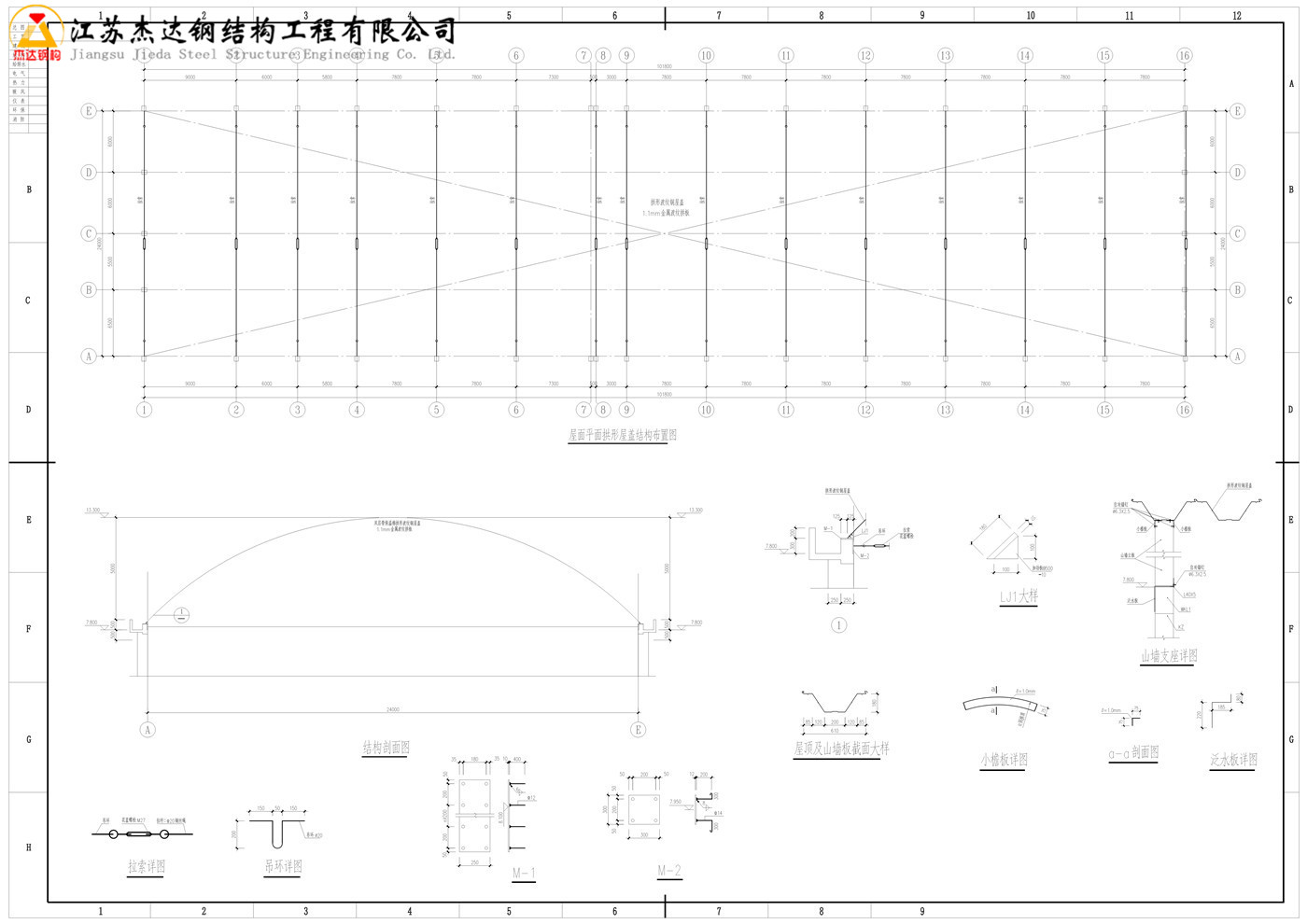

拱形屋顶PDF图纸:

原拱形屋顶图中说明:

  双层拱形屋面说明:

  1.屋面安装用自固螺钉的数量每条板每端不能少于5个。

  2.拱形屋面采用YT6118型板板颜色海蓝。

  了.拱形屋面保温层采用40mm厚聚氨酯保温。

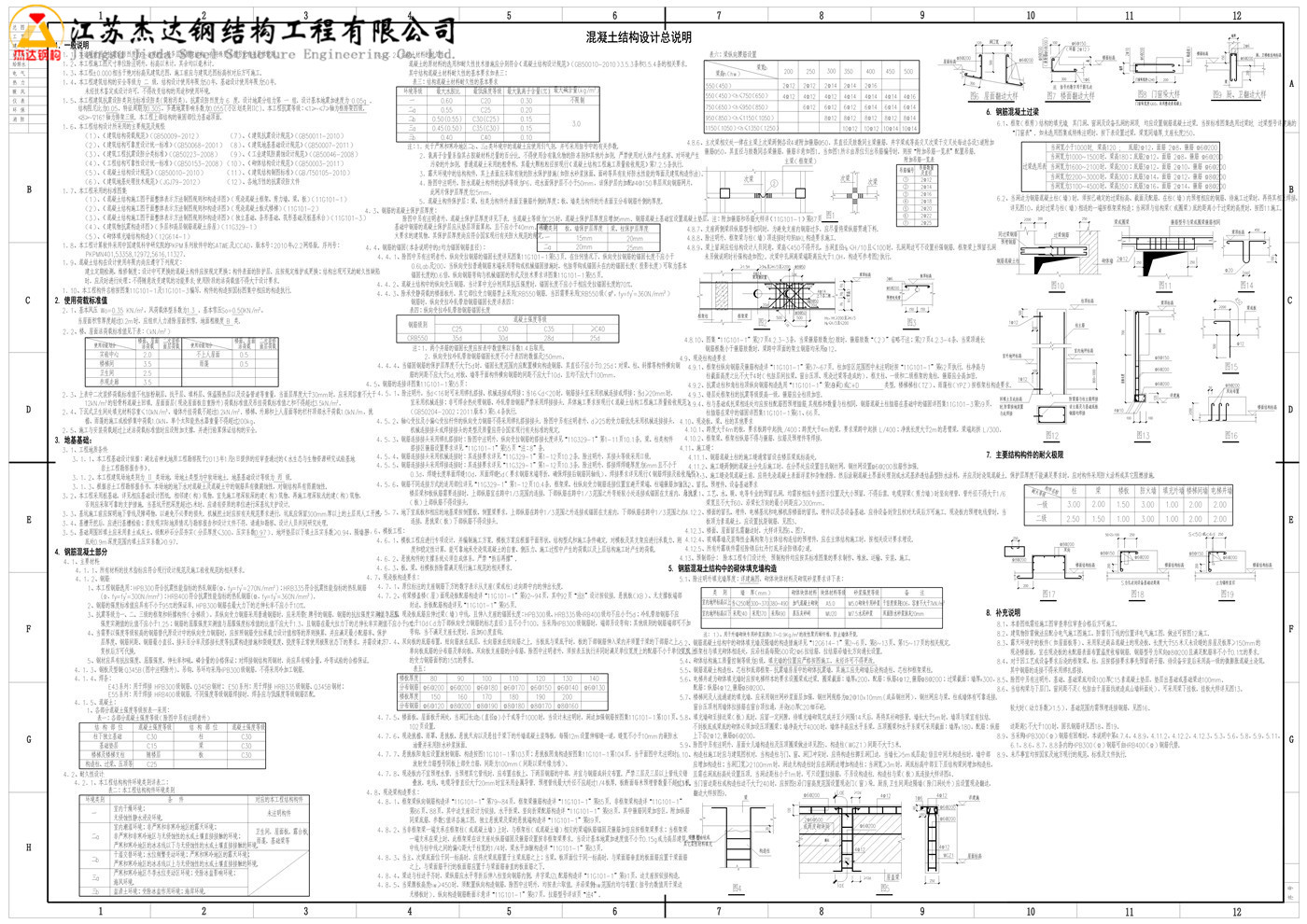

  拱形波纹钢屋盖图纸总说明

  1.本工程设计采用国家现行的规范规程如下:

  ( 1)建筑地基基础设计舰范( C850007--2011),

  (2)建筑结构荷載规范( GB50009- 20121(31混凝士结构设计规范( G850010-- 2010)

  (4)砌体结构设计规范( GB50003-2011 )(51钢结构设计规范( GB50017-2003年

  (6)冷弯源壁型钢结构技术演范( 6850018-2002 )

  (71门式刚架轻型房屋铜结构技术规程( CECS 102 :2002..(8)建筑设计赛火规范( C850016-2006}

  19)建党钢结构防火技术规苑(CECS 200: 2006 1(10)钢结构工程施工质量验收规范( G850205-20011( 11)抗震设讨规范( 6B50011-2010)

  2.本工程设计采用的主要荷载如下(工程位于江西省奉新县1 :; (1)基本风压:0.30KN/M2. 地面租稳度B类.

  (2)基本雪压:0.40KN/M2,

  (33屋面能荷载标准值为:0.2kN/M2.

  (4)屋画活荷载标准值为:0.30KN/M2(楼条活荷载标准值为0.50KNV/M2).(5r吊车数据取值详见吊车荷载简表,

  (6)本工程教抗震设防烈度6度进行抗震设计,设计基本地震加速度值为.05g,设计地震分组为第一组,抗震类别为两类。

  了本工程计算程序、中国建筑科学研究院结构CAD工程讳编制的PKPM系列软件.4.本工程的施工及验收为应严格按重国家及地方现行的建筑安装施工及验收规范进行。: 5.本工程施工时,必须与总圈,建筑设备(电气、最通,给排水。工艺等)有关国纸

  密如观合施工;与各工种设计面纸如有矛盾时,请及时与设计院联系;以便妥善处理。

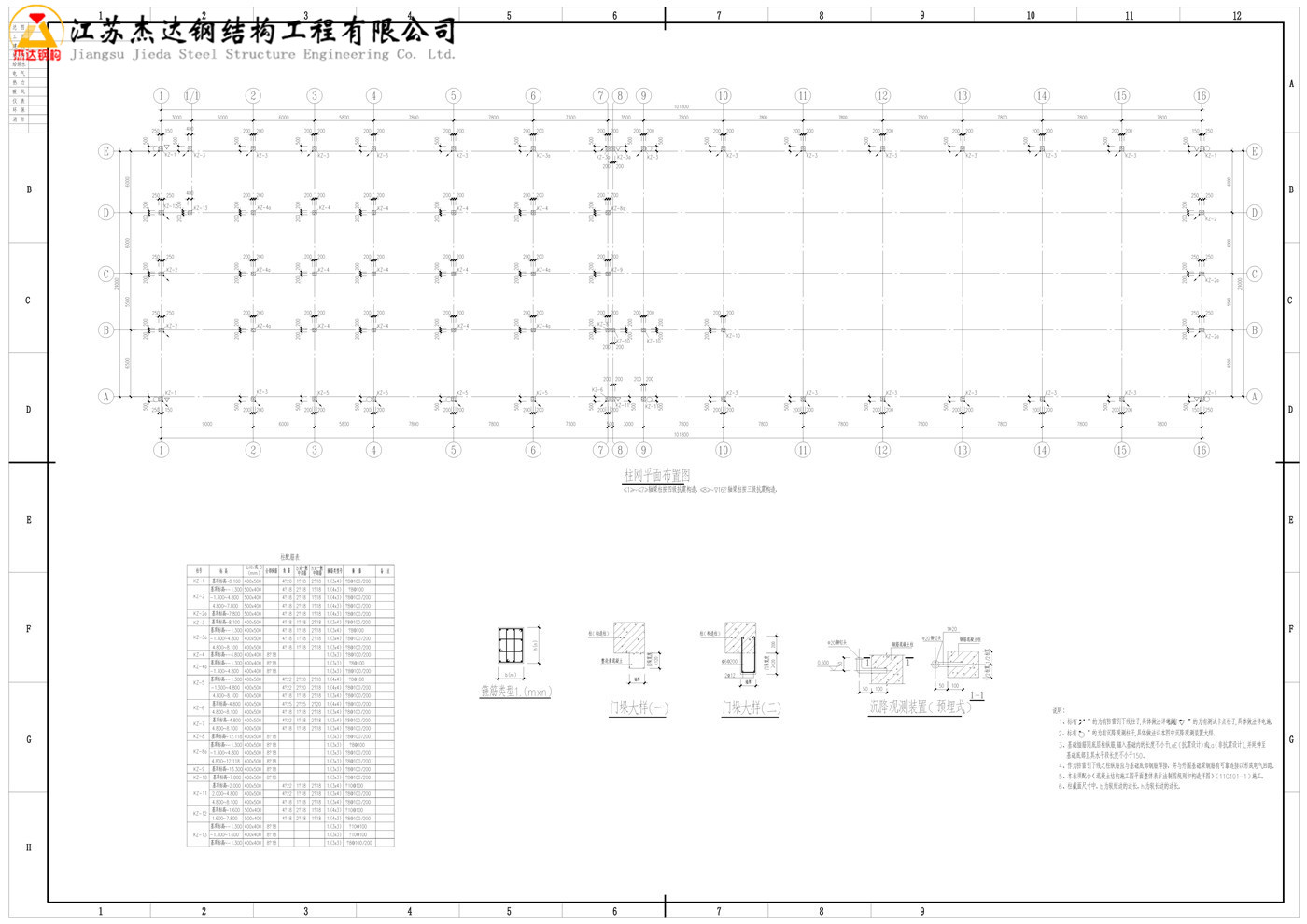

拱形屋面建筑施工说明:

1、本工程基础设计依据湖北神龙地质工程勘察设计院于2013年1月提供的《水生态与生物资源研究试验基地岩土工程勘察报告》进行设计。

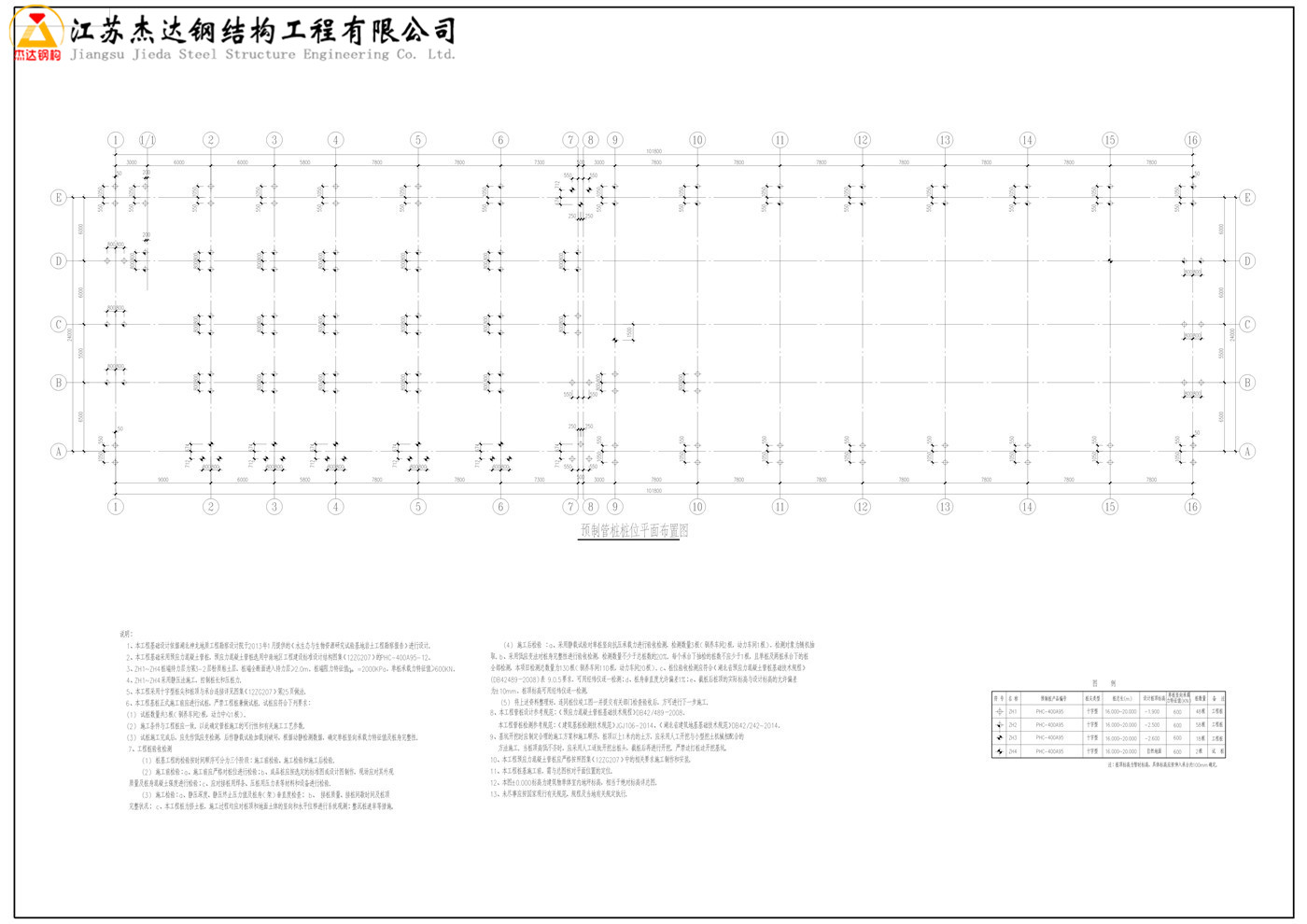

2、本工程基础采用预应力混凝土管桩,预应力混凝土管桩选用中南地区工程建设标准设计结构图集《12ZG207》的PHC-400A95-12。

3、ZH1~ZH4桩端持力层为第3-2层粉质粘土层,桩端全断面进入持力层≥2.0m。桩端阻力特征值q%%142pk%%143 =2000KPa,单桩承载力特征值≥600KN。

4、ZH1~ZH4采用静压法施工,控制桩长和压桩力。

5、本工程采用十字型桩尖和桩顶与承台连接详见图集《12ZG207》第25页做法。

6、本工程基桩正式施工前应进行试桩,严禁工程桩兼做试桩。试桩应符合下列要求:

(1) 试桩数量共3根(驯养车间2根,动力中心1根)。

(2) 施工条件与工程桩应一致。以此确定管桩施工的可行性和有关施工工艺参数。

(3) 试桩施工完成后,应先作低应变检测,后作静载试验加载到破坏,根据动静检测数据,确定单桩竖向承载力特征值及桩身完整性。

7、工程桩验收检测

    (1) 桩基工程的检验按时间顺序可分为三个阶段:施工前检验、施工检验和施工后检验。

    (2) 施工前检验:a、施工前应严格对桩位进行检验;b、成品桩应按选定的标准图或设计图制作,现场应对其外观

质量及桩身混凝土强度进行检验;c、应对接桩用焊条、压桩用压力表等材料和设备进行检验。

    (3) 施工检验:a、静压深度、静压终止压力值及桩身(架)垂直度检查; b、 接桩质量、接桩间歇时间及桩顶

完整状况; c、本工程桩为挤土桩,施工过程均应对桩顶和地面土体的竖向和水平位移进行系统观测;整沉桩速率等措施。

(4) 施工后检验 :a、采用静载试验对单桩竖向抗压承载力进行验收检测,检测数量3根(驯养车间2根,动力车间1根),检测对象为随机抽

取。b、采用低应变法对桩身完整性进行验收检测,检测数量不少于总桩数的20%%%。每个承台下抽检的桩数不应少于1根,且单桩及两桩承台下的桩

全部检测,本项目检测总数量为130根(驯养车间110根,动力车间20根)。c、桩位验收检测应符合《湖北省预应力混凝土管桩基础技术规程》

(DB42489—2008)表 9.0.5要求,可用经纬仪逐一检测;d、桩身垂直度允许偏差1%%%;e、截桩后桩顶的实际标高与设计标高的允许偏差

为%%P10mm,桩顶标高可用经纬仪逐一检测。

(5) 将上述资料整理好,连同桩位竣工图一并提交有关部门检查验收后,方可进行下一步施工。

8、本工程管桩设计参考规范:《预应力混凝土管桩基础技术规程》DB42/489—2008。

本工程管桩检测参考规范:《建筑基桩检测技术规范》JGJ106-2014、《湖北省建筑地基基础技术规范》DB42/242-2014。

9、基坑开挖时应制定合理的施工方案和施工顺序,桩顶以上1米内的土方,应采用人工开挖与小型挖土机械相配合的

方法施工。当桩顶高低不齐时,应采用人工逐批开挖出桩头,截桩后再进行开挖。严禁边打桩边开挖基坑。

10、本工程预应力混凝土管桩应严格按照图集《12ZG207》中的相关要求施工制作和安装。

11、本工程桩基施工前,需与总图核对平面位置的定位。

12、本图%%P0.000标高为建筑物单体室内地坪标高,相当于绝对标高详总图。

13、未尽事应按国家现行有关规范、规程及当地有关规定执行。

友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
