杰达钢构一句话总结:
该拱形屋顶工程位于江西省南丰县太和粮管所竹衙粮库扩建项目,跨度为21米,长度为60米。
拱形波纹钢屋盖上层使用1.2mm厚度红色TS280GD-Z高强结构板,矢跨比为0.2;下层面板喷涂50mm聚氨酯保温;下层板使用1.0mm宝钢产地TS280GD-Z高强彩涂板,矢跨比为0.18,颜色不限制;

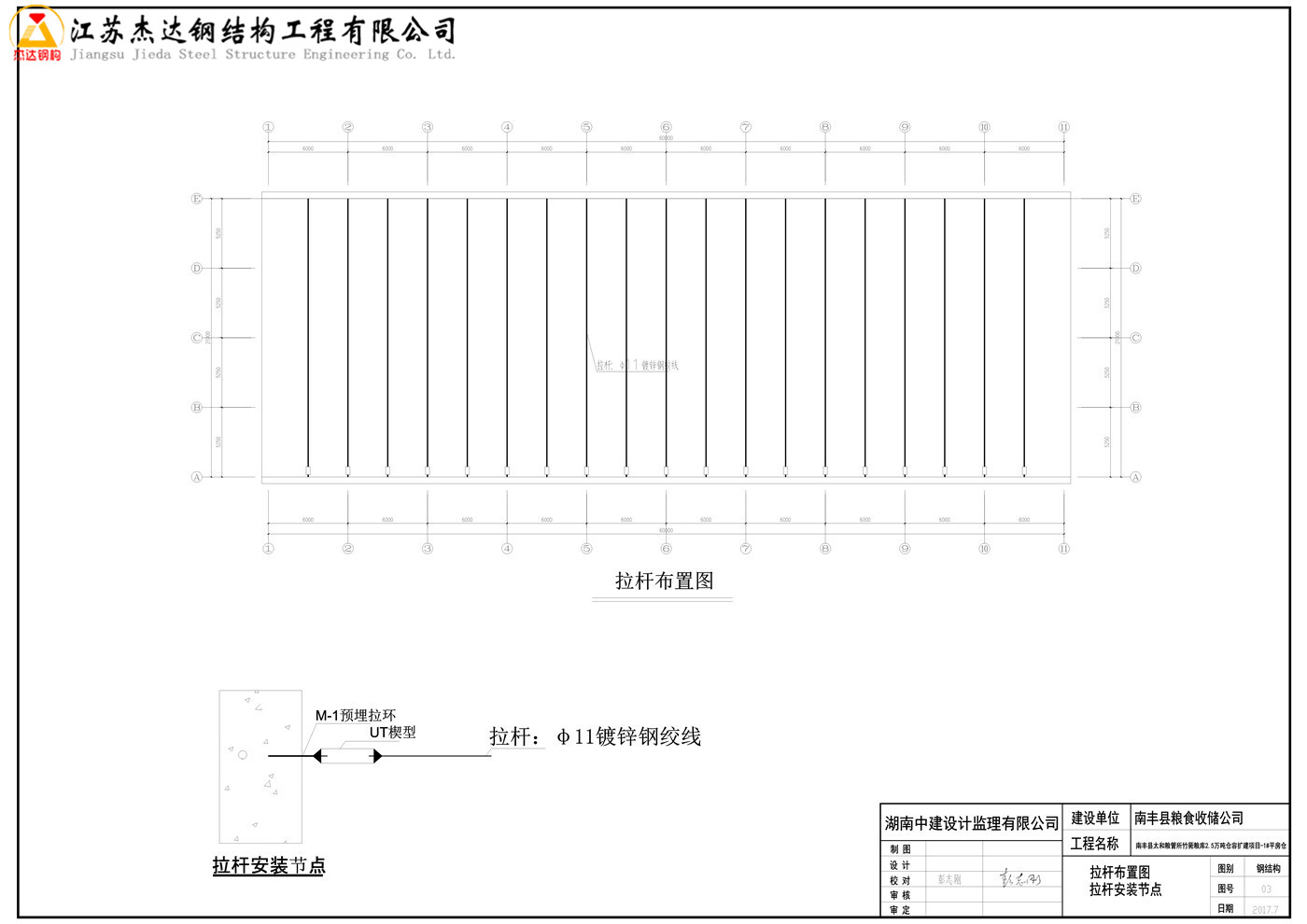

拱形屋顶的下方,粮库内侧圈梁处需要拉一道@11的镀锌钢丝绳。
屋顶的型号为MIC-240型,安装自攻螺丝锁着拱形屋顶的跨度而增加,最低不少于4个。
PDF图纸:

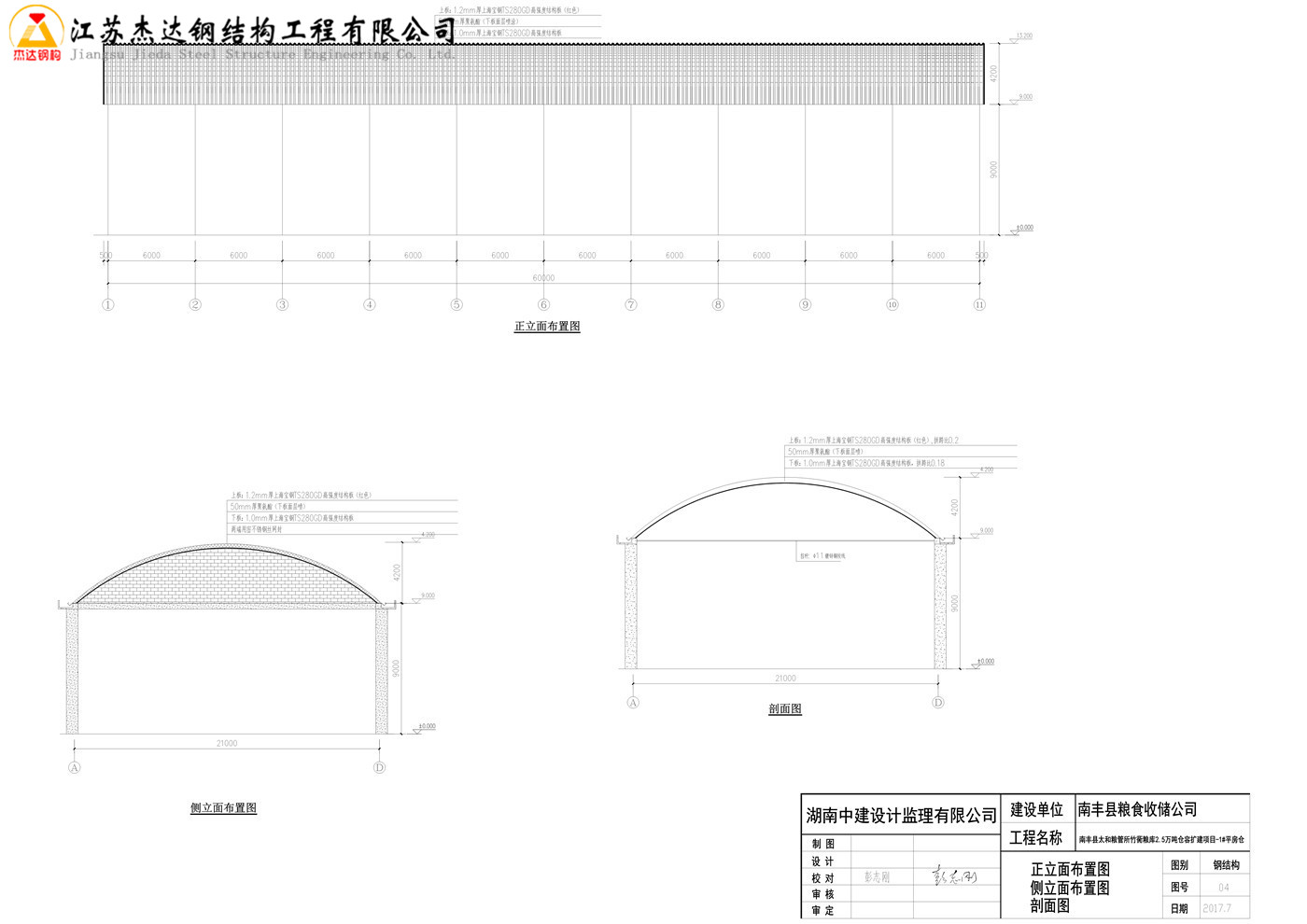

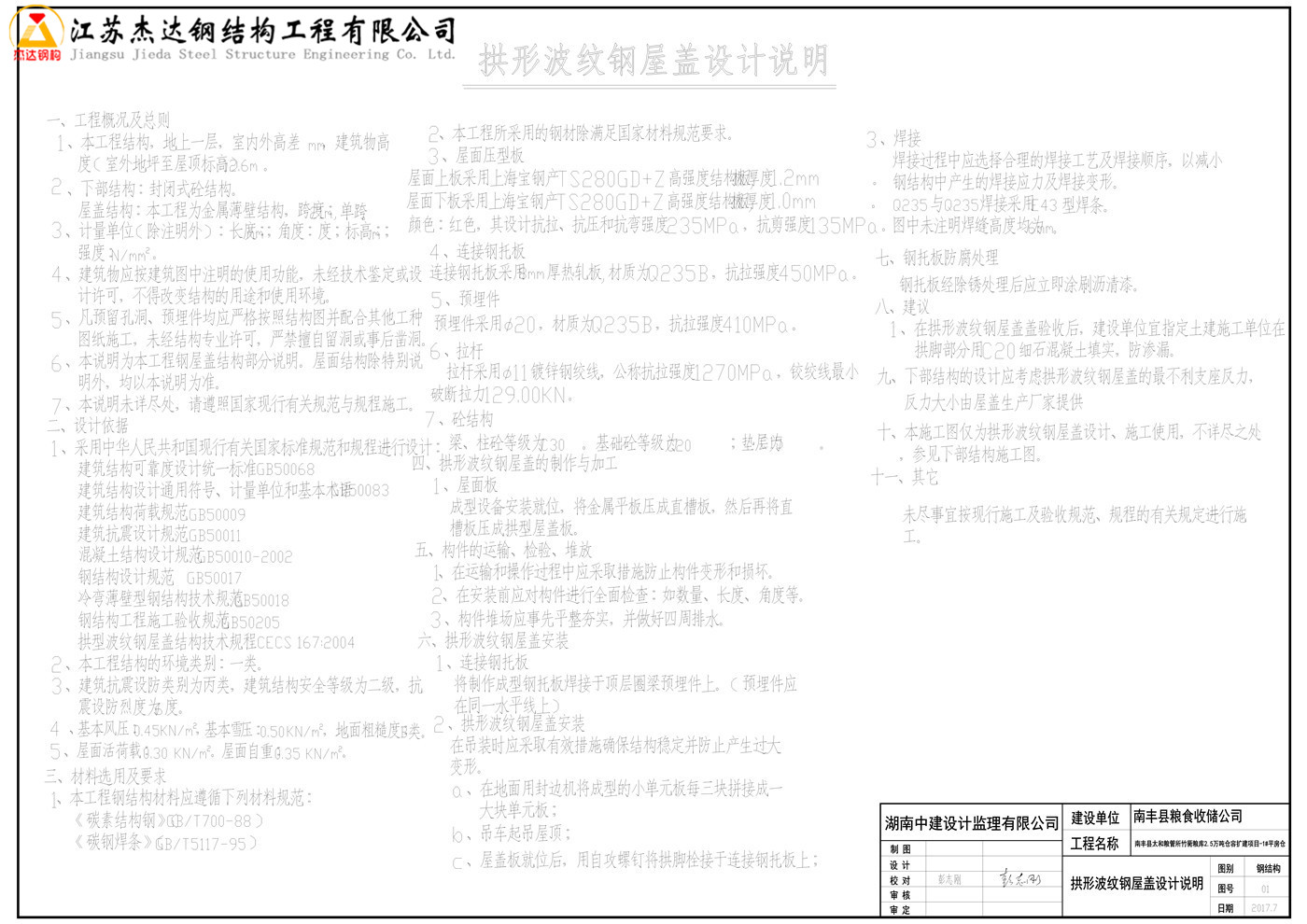

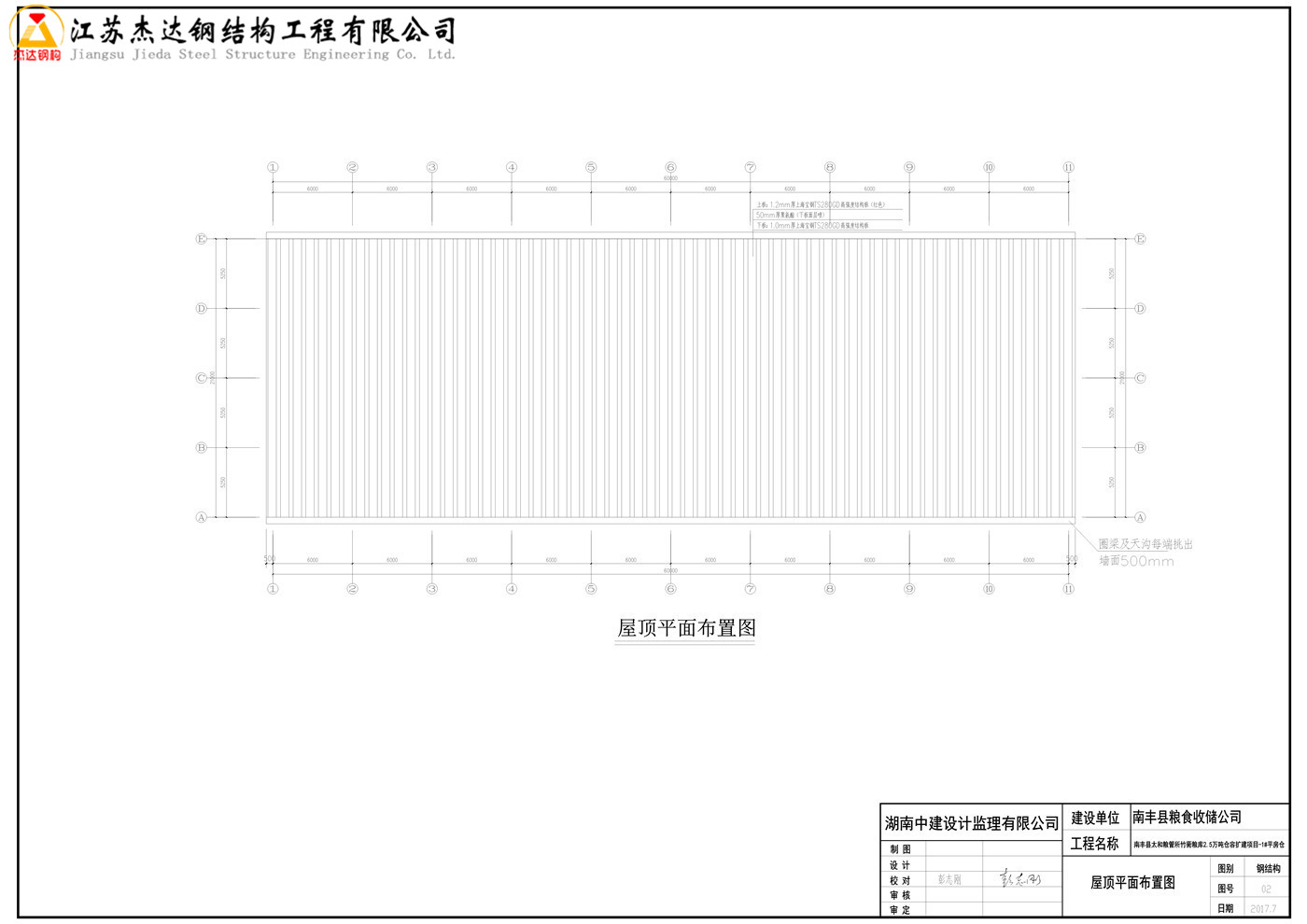

拱形波纹钢屋盖图中说明:
一、工程概况及总则
1、本工程结构,地上一层,室内外高差12.6m
2、下部结构:封闭式砼结构。
3、屋盖结构:本工程为金属薄壁结构,跨度:21m,
4、强度:N/mm
5、非计许可,不得改变结构的用途和使用环境。
6、明外,均以本说明为准。
二、设计依据
1、
GB50068建筑结构可靠度设计统一标准
GB50083建筑结构设计通用符号、计量单位和基本术语
GB50009建筑结构荷载规范
GB50011建筑抗震设计规范
GB50010-2002混凝土结构设计规范
GB50017钢结构设计规范
GB50018冷弯薄壁型钢结构技术规范
GB50205钢结构工程施工验收规范
167:2004CECS拱型波纹钢屋盖结构技术规程
2、本工程结构的环境类别:一类。
基本风压:0.50KN/m
地面粗糙度:B
屋面活荷载:0.35KN/m
屋面自重:5KN/m
三、材料选用及要求
1、本工程钢结构材料应遵循下列材料规范:
GB/T700-88《碳素结构钢》
GB/T5117-95《碳钢焊条》
2、本工程所采用的钢材除满足国家材料规范要求。
3、屋面压型板
屋面上板1.2mm采用上海宝钢产TS280GD+Z高强度结构板,
屋面下板1.0mm采用上海宝钢产TS280GD+Z高强度结构板,
4、连接钢托板
连接钢托板采用8mm厚热轧板,材质为Q235B,抗拉强度450MPa。
5、预埋件
预埋件采用φ20,材质为Q235B,抗拉强度410MPa。
6、拉杆
拉杆采用φ11镀锌钢绞线,公称抗拉强度1270MPa,铰绞线最小破断拉力129.00KN。
7、砼结构
梁、柱砼等级为C15。基础砼等级为C30;垫层为C20。
四、拱形波纹钢屋盖的制作与加工
1、屋面板
成型设备安装就位,将金属平板压成直槽板,然后再将直槽板压成拱型屋盖板。
五、构件的运输、检验、堆放
1、在运输和操作过程中应采取措施防止构件变形和损坏。
2、在安装前应对构件进行全面检查:如数量、长度、角度等。
3、构件堆场应事先平整夯实,并做好四周排水。
六、拱形波纹钢屋盖安装

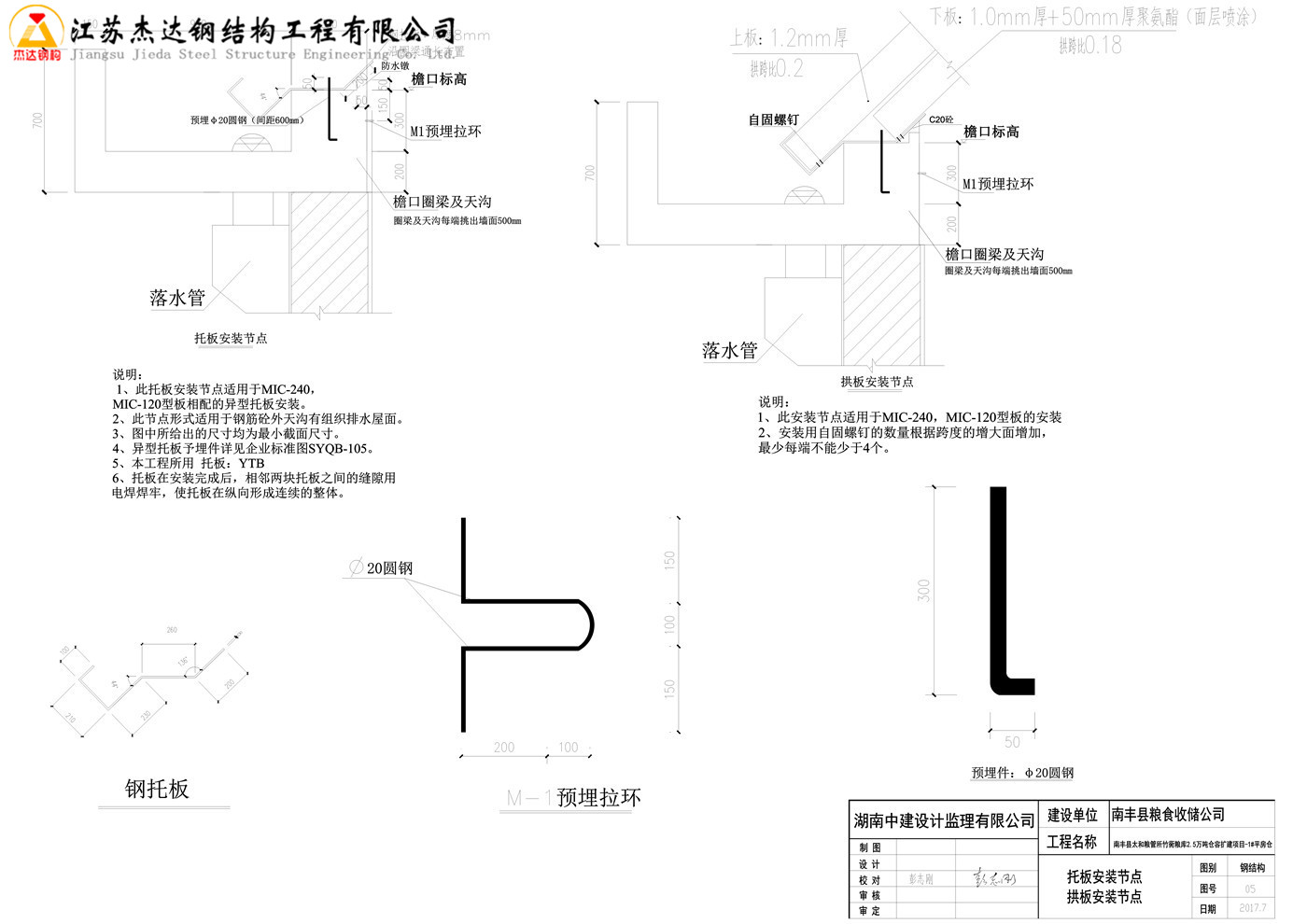

1、连接钢托板
将制作成型钢托板焊接于顶层圈梁预埋件上。(预埋件应在同一水平线上)
2、拱形波纹钢屋盖安装
在吊装时应采取有效措施确保结构稳定并防止产生过大变形。
a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;
b、吊车起吊屋顶;
c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接钢托板上;
3、焊接
焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形。
七、钢托板防腐处理
钢托板经除锈处理后应立即涂刷沥清漆。
八、建议
在拱形波纹钢屋盖盖验收后,建设单位宜指定土建施工单位在拱脚部分用C20细石混凝土填实,防渗漏。
九、下部结构的设计应考虑拱形波纹钢屋盖的最不利支座反力,反力大小由屋盖生产厂家提供
十、本施工图仅为拱形波纹钢屋盖设计、施工使用,不详尽之处,参见下部结构施工图。
十一、其它
未尽事宜按现行施工及验收规范、规程的有关规定进行施工。
