杰达钢构一句话总结:
该拱形屋顶是江西省吉安市万安粮油储备公司扩建库,跨度23.8米,长度60米,拱高4.76米。

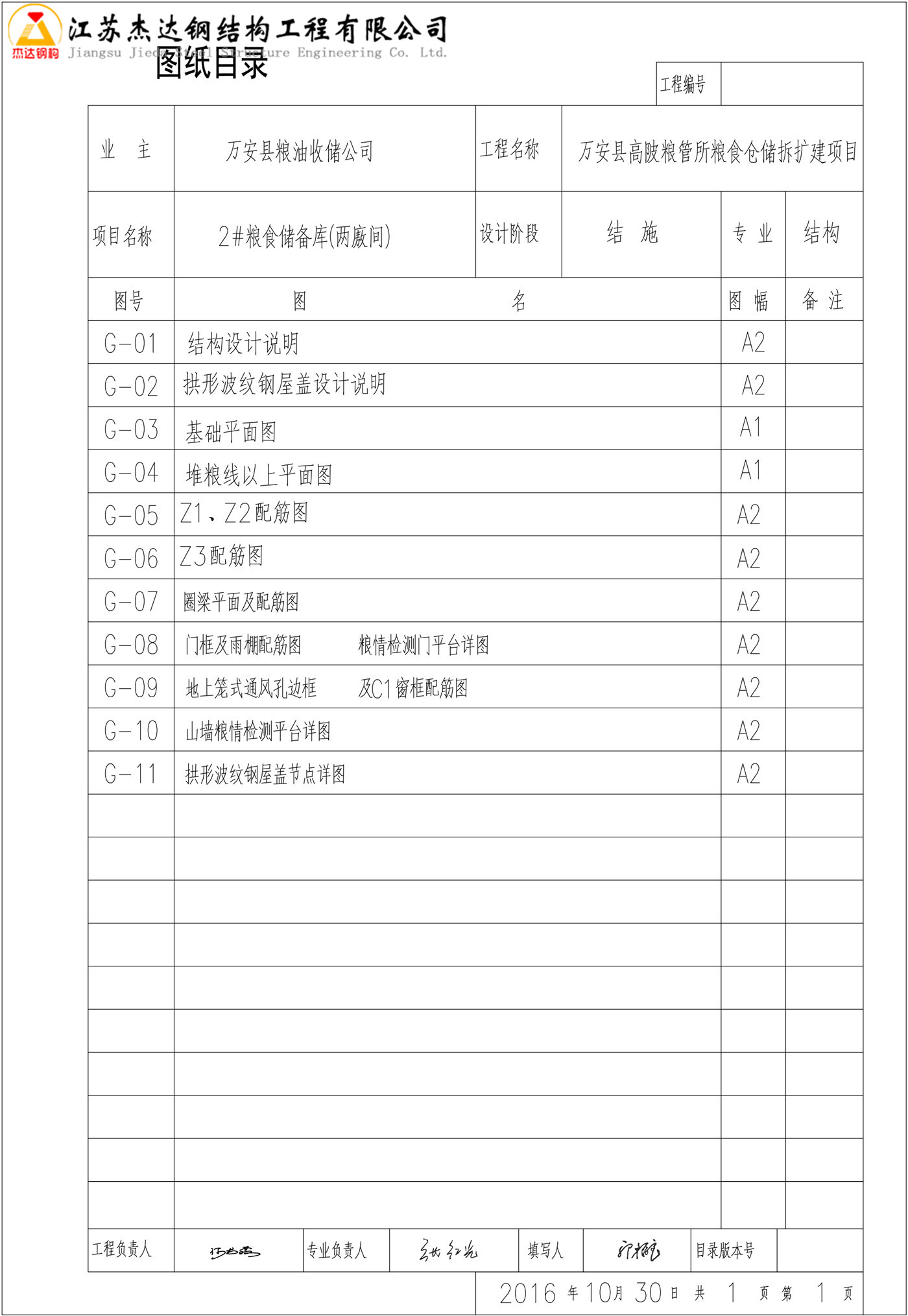

PDF图纸:

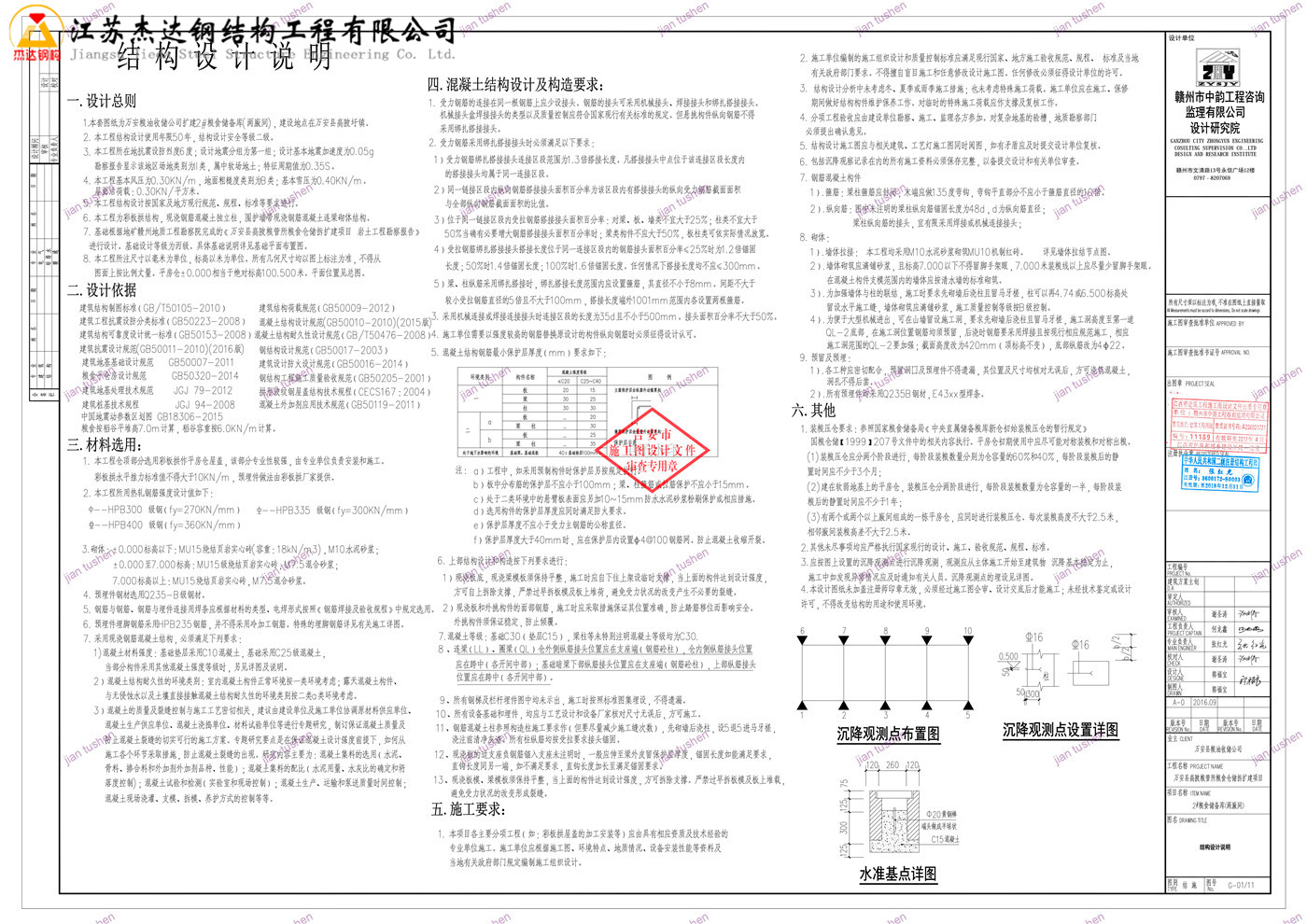

拱形波纹钢屋盖图中说明:
设计总则

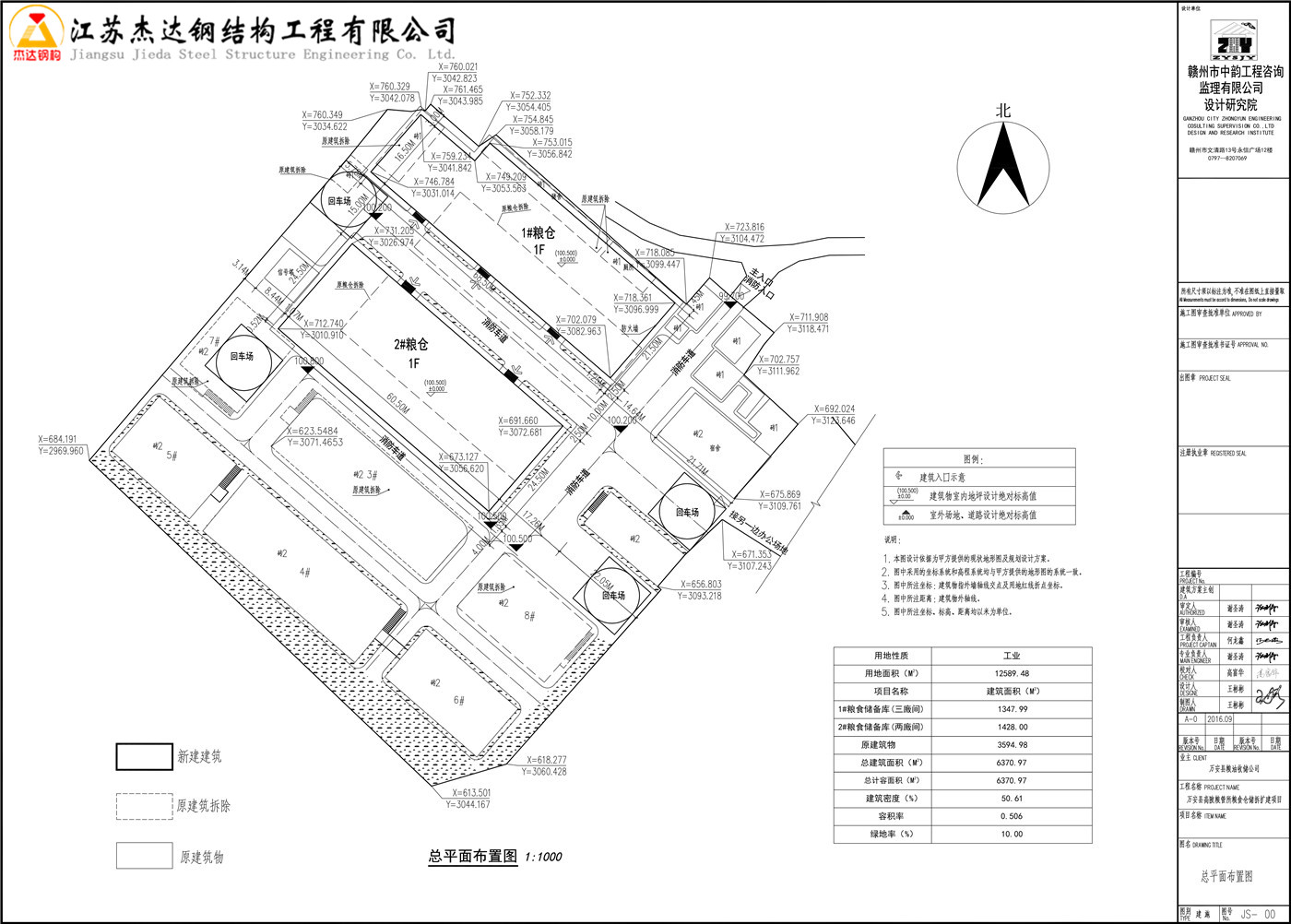

1.本套图纸为万安粮油收储公司扩建2#粮食储备库(两廒间) ,建设地点在万安县高陂圩镇。
2.本工程结构设计使用年限50年, 结构设计安全等级二级。
3..本工程所在地抗震设防烈度6度;设计地震分组为第一组;设计基本地震加速度为0.05g勘察报告显示该地区场地类别为1类,属中软场地士;特征周期值为0.35S。
4.本工程基本风压为0.30KN/m ,地面粗糙度类别为B类;基本雪压为0.40KN/m。5.本工程结构设计按国家及地方现行规范、规程、标准等要求进行。
6.本工程为彩板拱结构,现浇钢筋混凝土独立柱,围护墙带现浇钢筋混凝土连梁砌体结构。

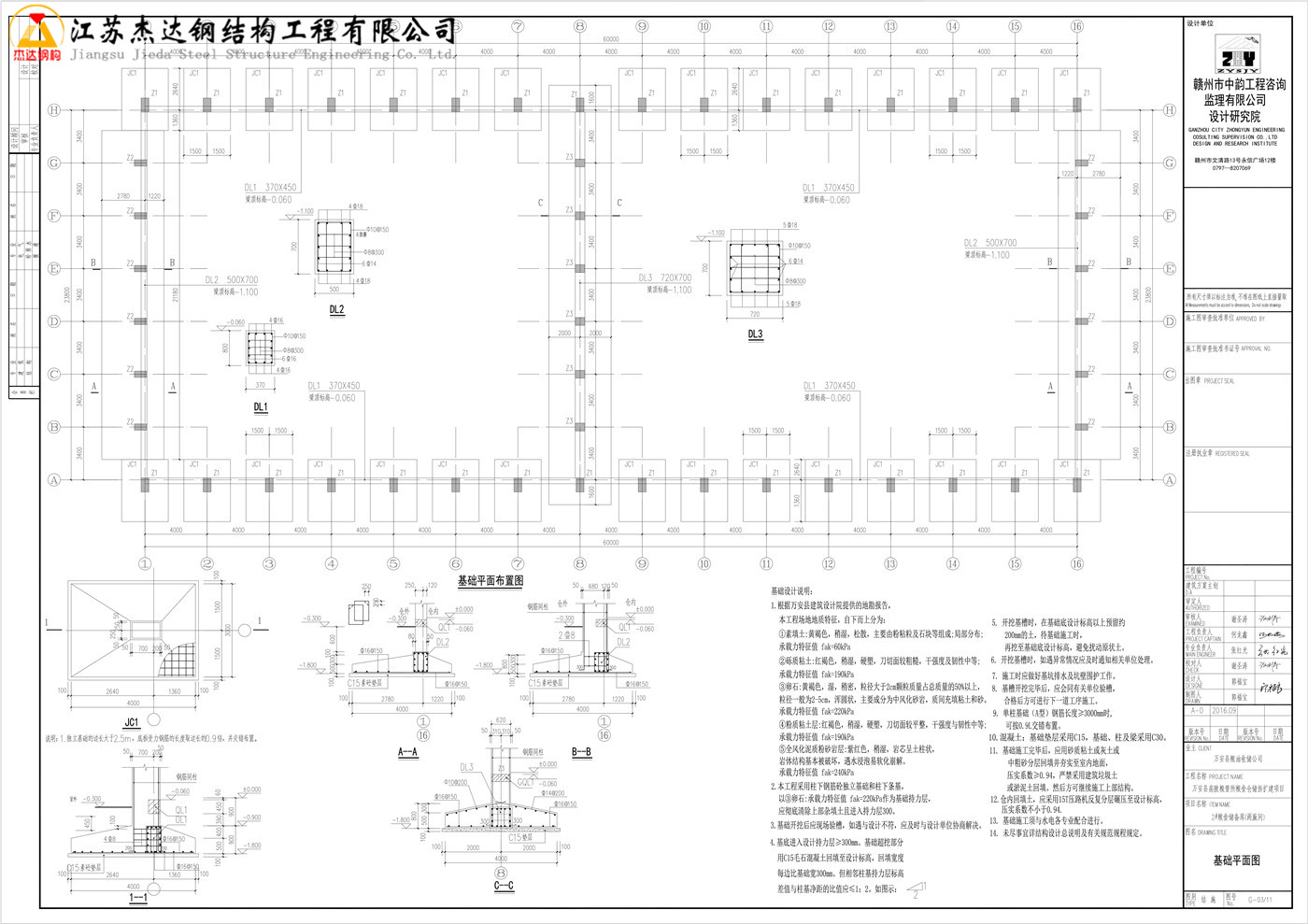

7.基础根据地矿赣州地质工程勘察院完成的《万安县高陂粮管所粮食仓储拆扩建项目岩土工程勘察报告》进行设计。基础设计等级为丙级。具体基础说明详见基础平面布置图。
8.本工程所注尺寸以毫米为单位, 标高以米为单位。所有几何尺寸均以图上标注为准,不得从
图面上按比例丈量。平房仓+0.000相当于绝对标高100.500米。平面位置见总图。
二.设计依据
建筑结构制图标准( GB/T50105-2010) 建筑结构荷载规范( GB50009-2012)建筑工程抗震设防分类标准( GB50223- 2008 ) 混凝土结构设计规范( GB50010-2011 )
建筑结构可靠度设计统一标准( GB50153- 2008)混凝士结构耐久性设计规范( GB/T50476- 2008 )建筑抗震设计规范( GB50011- 2010) 钢结构设计规范( GB50017- 2003 )
建筑地基基础设计规范 GB50007-2011 建筑设计防火设计规范( GB50016- 2014 )
粮食平仓房设计规范 GB50320- 2014 钢结构工程施工质量验收规范( GB50205- 2001 )建筑地基处理技术规范 JGJ 79-2012 拱形波纹钢屋盖结构技术规程(CECS167 : 2004 )建筑桩基技术规程 JGJ 94- 2008 混凝土外加剂应用技术规范( GB50119- 2011 )中国地震动参数区划图GB18306-2015
粮食按稻谷平堆高7.0m计算,稻谷容重按6.0KN/m计算。
三.材料选用:
1. 本工程仓顶部分选用彩板拱作平房仓屋盖, 该部分专业性较强,由专业单位负责安装和施工。彩板拱水平推力标准值不得大于10KN/m ,预埋件做法由彩板拱厂家提供。2.本工程所用热轧钢筋强度设计值如下:
φ--HPB300级钢( fy=270KN/mm )中--HPB335级钢( fy= 300KN/mm ) 中--HPB400级钢( fy=360KN/mm )
了.砌体: +0.000标高以下: MU15烧结普通砖, M10水泥砂浆; +0.000至7.000标高: MU10级
烧结普通砖, M7.5混合砂浆; 7.000标高以上:MU15级烧结普通砖, M5混合砂浆。4.预埋件钢材选用Q235-B级钢材。
5.钢筋与钢筋、钢筋与埋件连接用焊条应根据材料的类型、电焊形式按照《钢筋焊接及验收规程》中规定选用。6.预埋件埋脚钢筋采用HPB235钢筋,并不得采用冷加工钢筋。 特殊的埋脚钢筋详见有关施工详图。7.采用现浇钢筋混凝土结构,必须满足下列要求:
1)混凝土材料强度:基础垫层采用C10混凝土,基础采用C25级混凝土,
当部分构件采用其他混凝土强度等级时,另见详图及说明。
2)混凝士结构耐久性的环境类别:室内混凝上构件正常环境按一类环境考虑;露天混凝土构件、
与无侵蚀水以及土壤直接接触混凝士结构耐久性的环境类别按二类a类环境考虑。
了)混凝士的质量及裂缝控制与施工工艺密切相关,建议由建设单位及施工单位协调原材料供应单位、
混凝土生产供应单位、混凝土浇捣单位、材料试验单位等进行专题研究,制订保证混凝土质量及防止混凝土裂缝的切实可行的施工方案。专题研究要点是在保证混凝土设计强度前提下,如何从施工各个环节采取措施,防止混凝土裂缝的出现。研究内容主要为:混凝土集料的选用(水泥、骨料、掺合料和外加剂外加剂品种、性能) ; 混凝土集料的配比(水泥用量,水灰比的确定和坍落度控制);混凝土试验和检测(实验室和现场控制) ; 混凝土生产、运输和泵送质量时间控制;混凝土现场浇灌、支模、拆模、养护方式的控制等等。

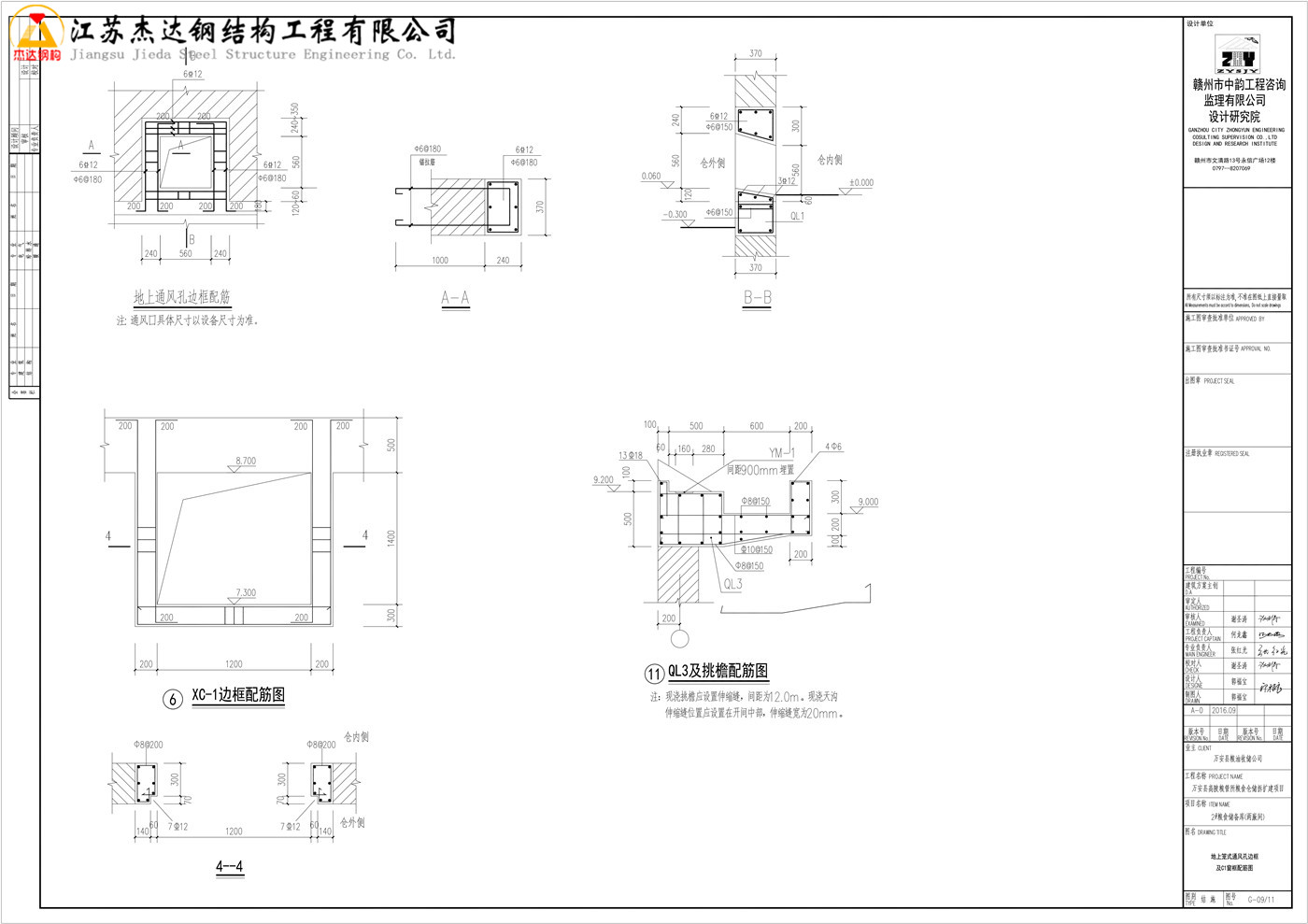

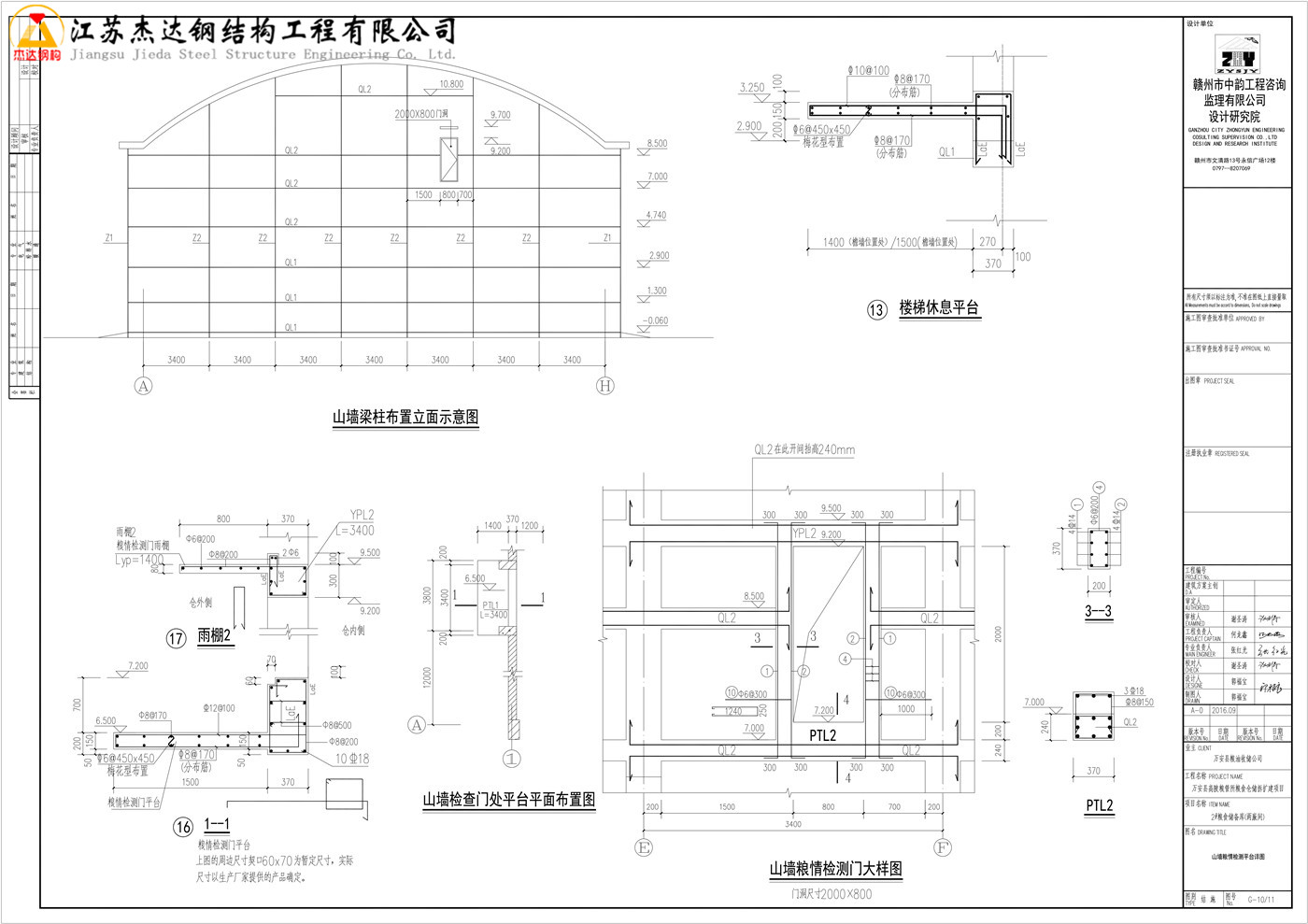

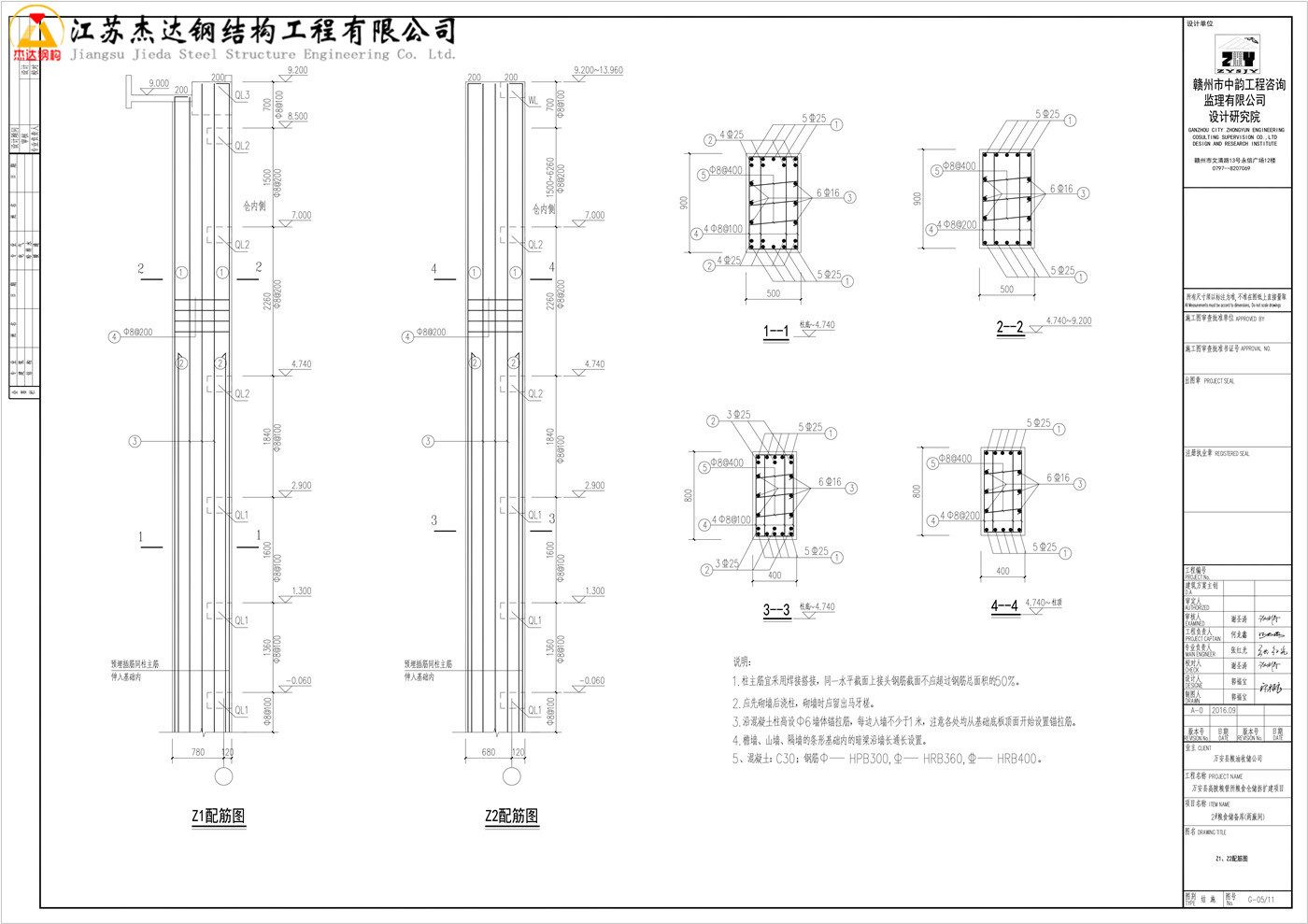

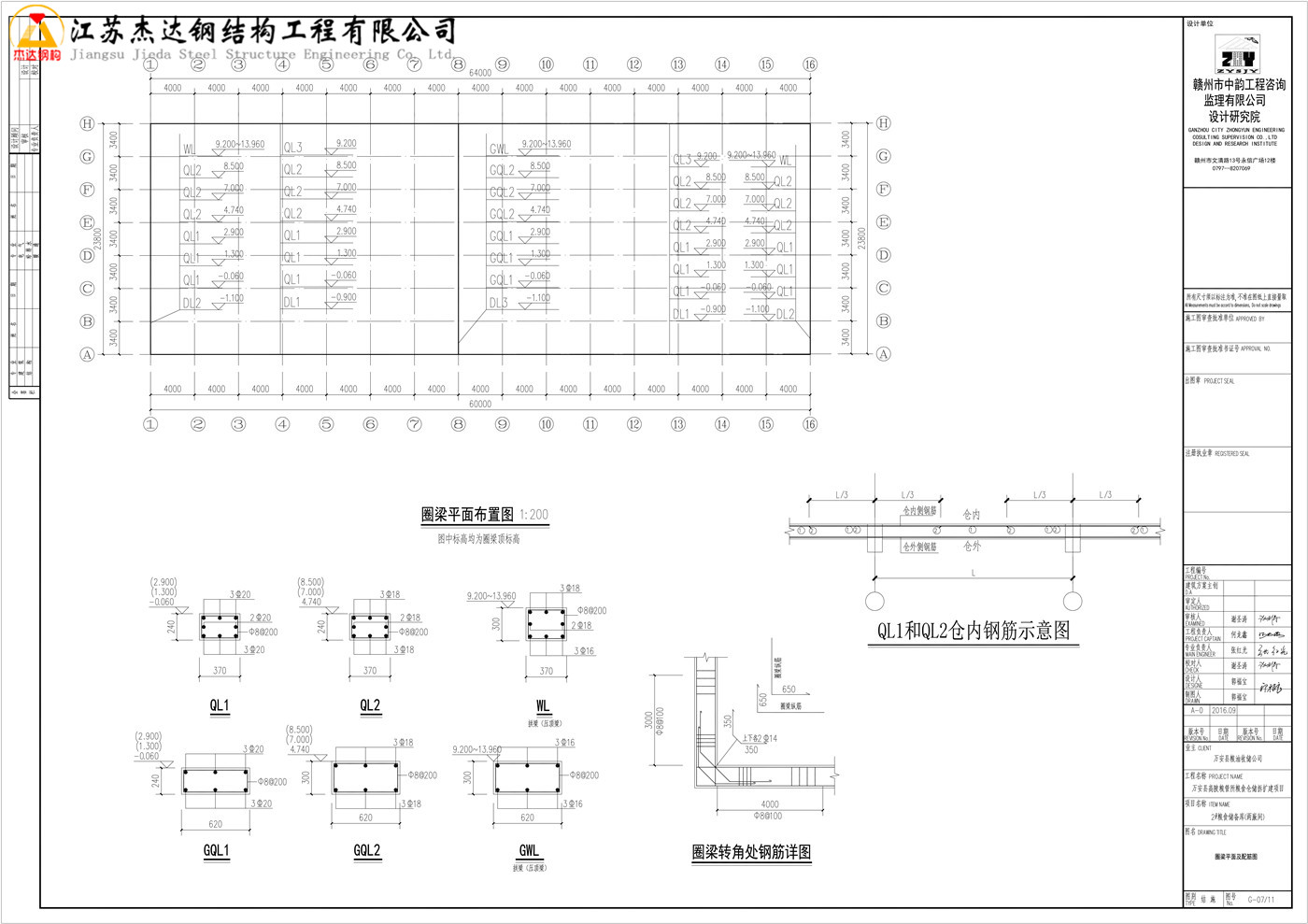

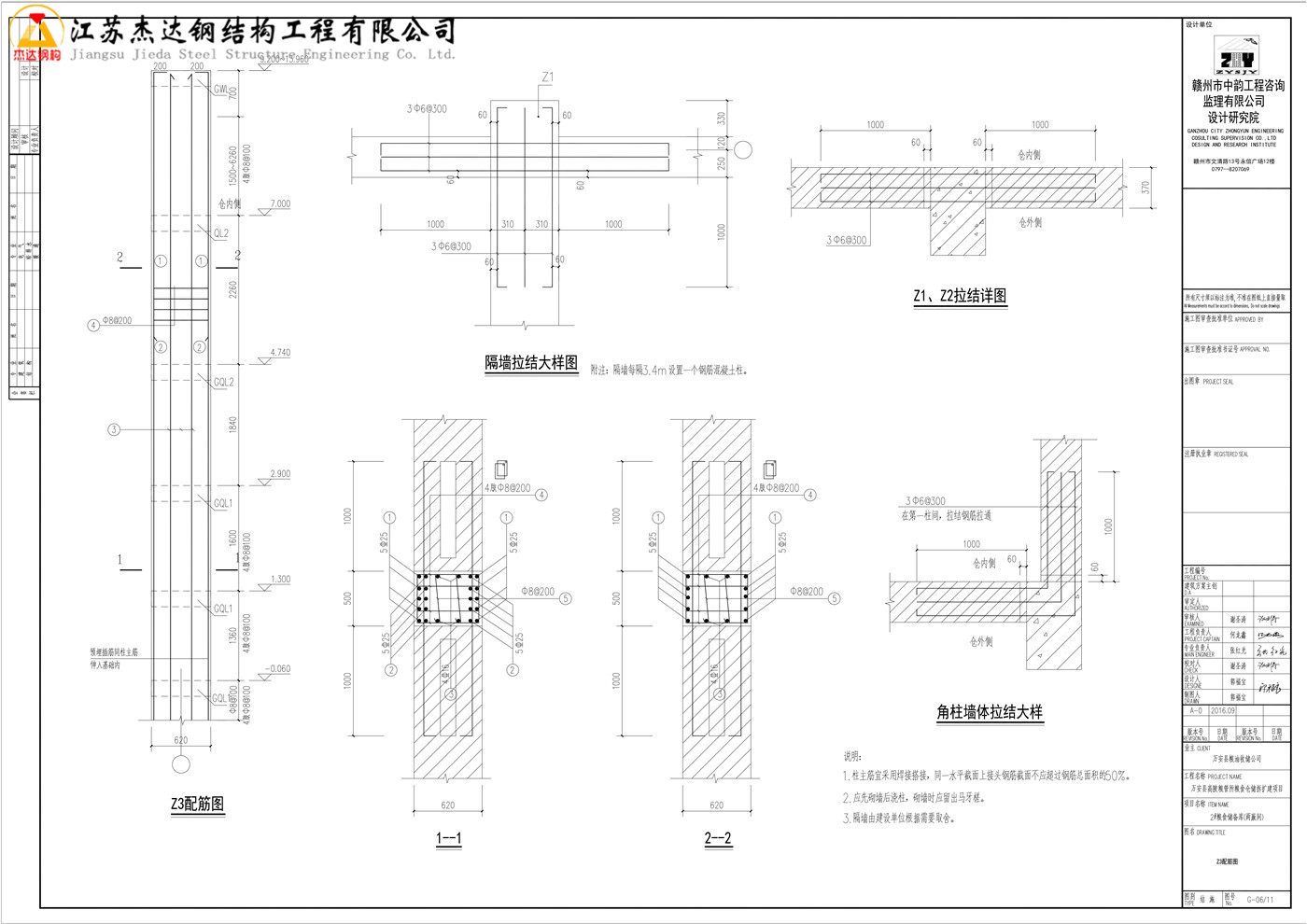

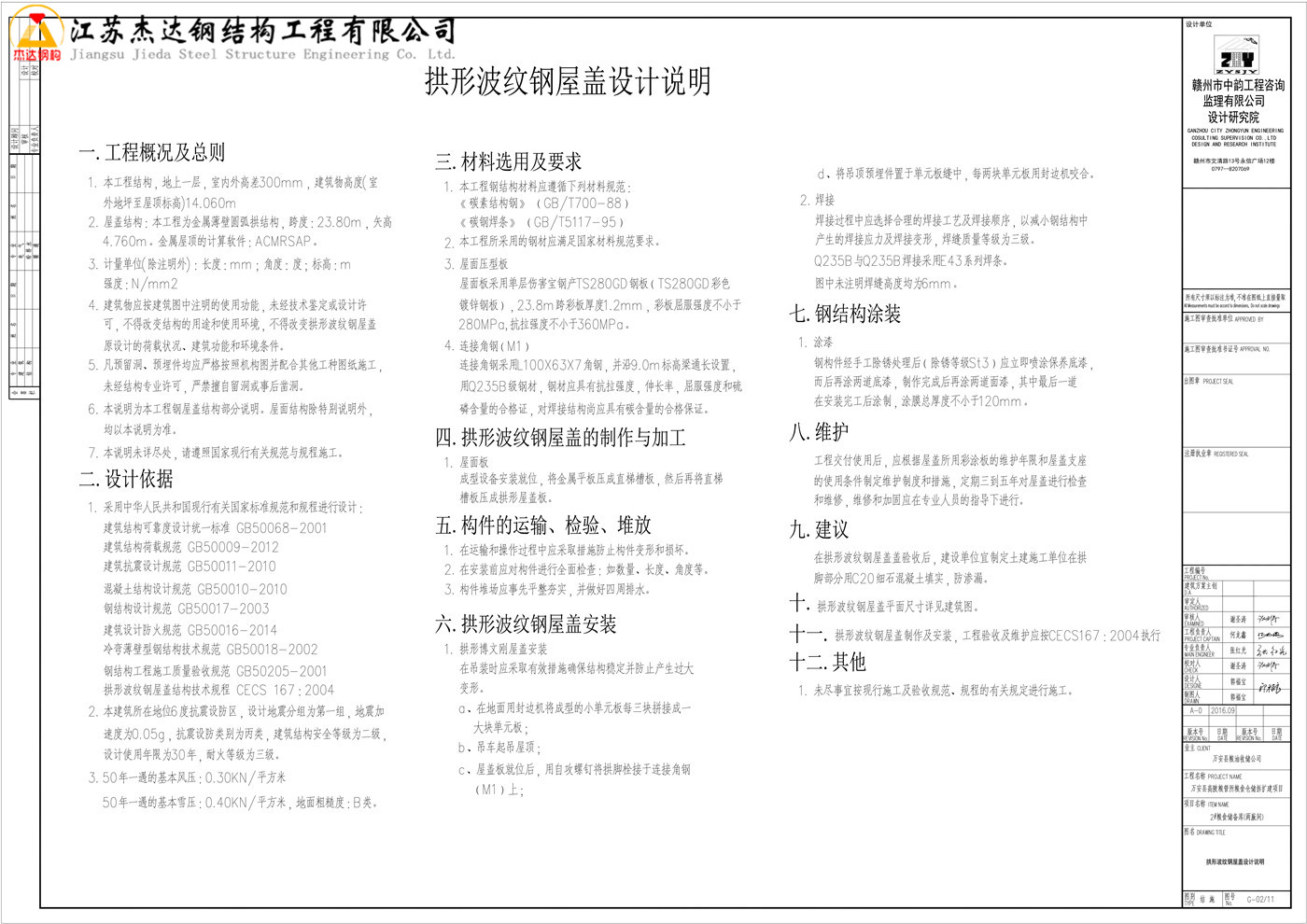

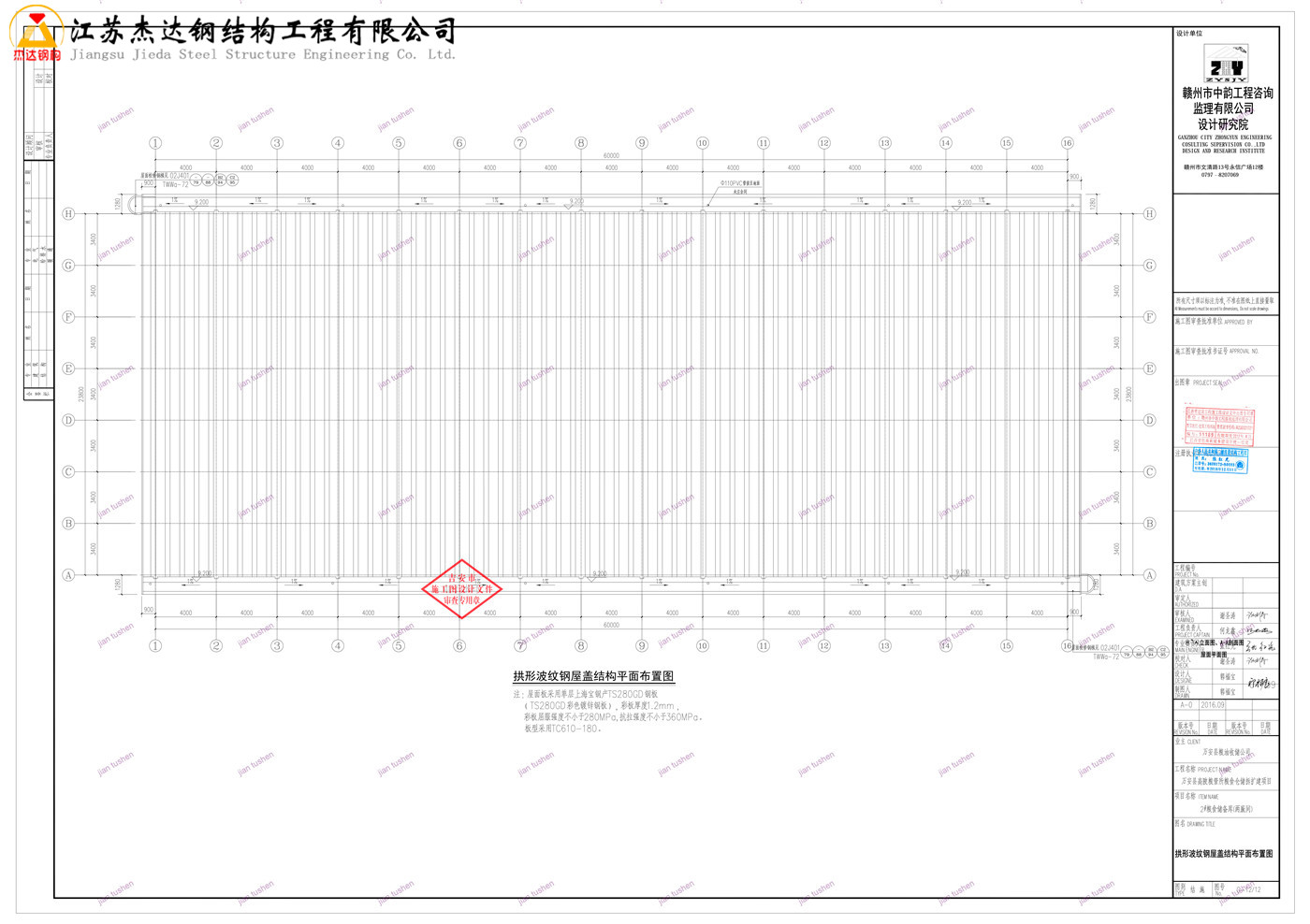

一.拱形屋顶工程概况及总则
1.本工程结构,地上一层,室内外高差300mm,建筑物高度(室外地坪至屋顶标高)14.060m
2.屋盖结构:本工程为金属薄壁圆弧拱结构,跨度:23.80m,矢高4.760m.金属屋项的计算软件:ACMRSAP,
3.计量单位(除注明州);长度:mm;角度:度;标高:m
强度:N/mm2
4.建筑物应按建筑图中注明的使用功能,未经技术鉴定或设计许可,不得改变结构的用途和使用环境。不得改变拱形波纹钢屋盖原设计的荷载状况。建筑功能和环境条件。
5.凡预留洞、预埋件均应严格按照机构图并配合其他工种图纸施工,未经结构专业许可,严禁擅自留洞或事后當洞。
6.本说明为本工程钢屋盖结构部分说明。屋面结构除特别说明外,均以本说明为准。
7.本说明未详尽处,请遵照国家现行有关规范与规程施工。
二.设计依据
1.采用中华人民共和国现行有关国家标准规范和规程进行设计;建筑结构可靠度设计统一标准GB50068-2001建筑结构荷载规范GB50009-2012建筑抗震设计规范GB50011-2010混凝士结构设计规范GB50010-2010钢结构设计规范GB50017-2003建筑设计防火规范GB50016-2014冷夺薄壁型钢结构技术规范GB50018-2002钢结构工程施工质量验收规范GB50205-2001拱形波纹钢屋盖结构技术规程CECS167:2004
2.本建筑所在地位6度抗震设防区,设计地震分组为第一组,地震加
速度为0.05g,抗震设防类别为两类,建筑结构安全等级为二级,设计使用年夏为30年,耐火等级为三级。了,50年一遇的基本风压:0.30KN/平方米50年-邊的基本雪压:0.40KN/平方米,地面租糙度:B类。
三.材料选用及要求
1.本工程钢结构材料应遵循下列材料规范:
《碳素结构钢》(GB/T700-88)(碳钢焊条》(GB/T5117-95>
2.本工程所采用的钢材应满足国家材料规范要求。了.屋面压型板屋面板采用单层伤害宝钢产TS280CD铜板(TS280GD彩色镀鋅钢板),23.8m跨彩板厚度1.2mm,彩板屈服强度不小于280MPa,抗拉强度不小于360MPa,4.连接角钢(M1)连接角钢采用100X63X7角钢,并沿9.0m标高梁通长设置,用Q235B级钢材,钢材应具有抗拉强度,伸长率,屈服强度和硫磷含量的合格证,对焊接结构尚应具有碳含量的合格保证。

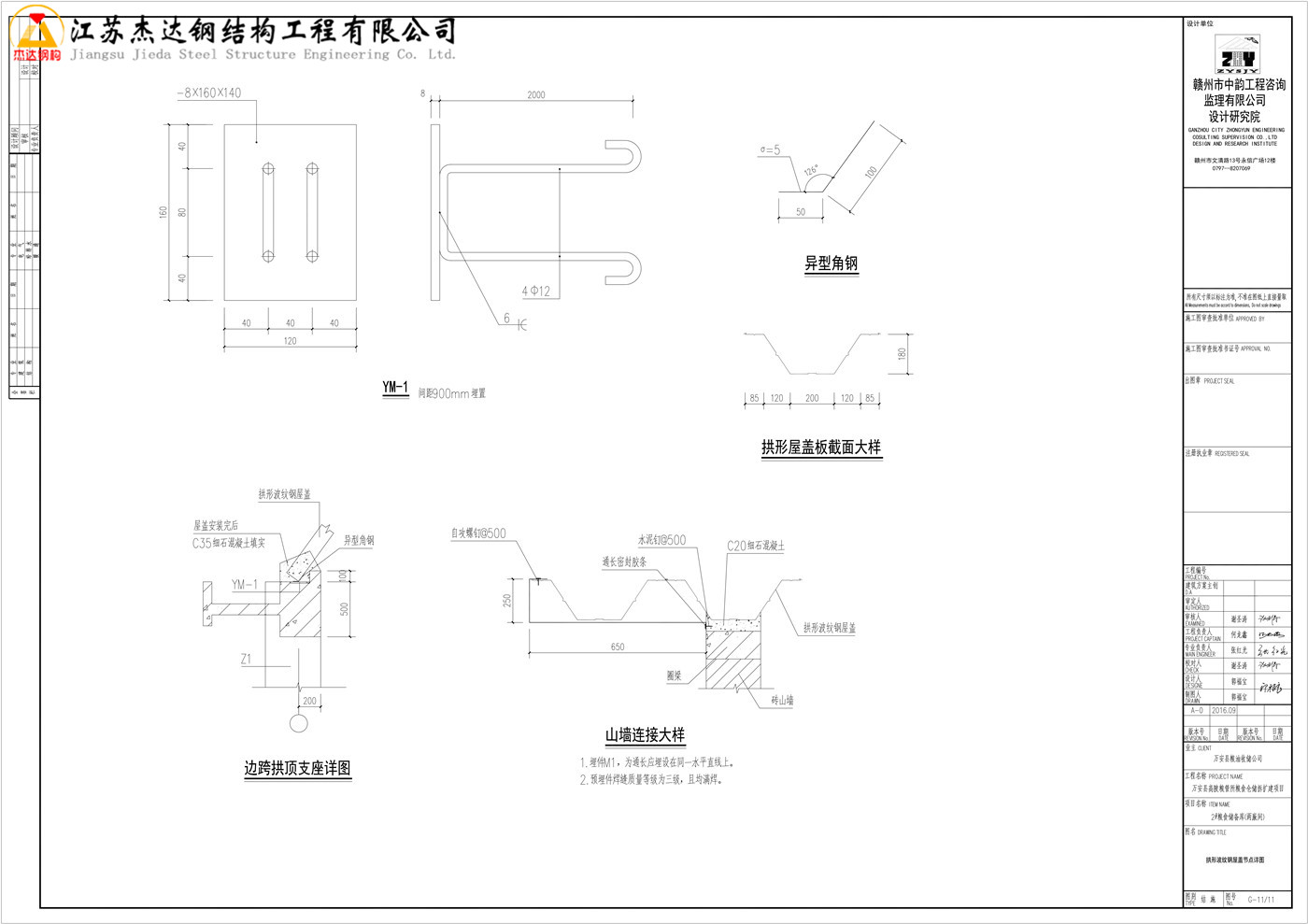

四.拱形波纹钢屋盖的制作与加工
1.屋面板
成型设备安装就位,将金属平板压成直棉槽板,然后再将直梯槽板压成撰形屋盖板。
五.构件的运输、检验、堆放
1.在运输和操作过程中应采取措施防止构件变形和损坏。2.在安装前应对构件进行全面检查:如数量,长度。角度等。了.构件堆场应事先平整夯实,并做好四周排水。
六.拱形波纹钢屋盖安装
1.拱形博文刚屋盖安装
在吊装时应采取有效措施确保结构稳定并防止产生过大变形。
a.在地面用封边机将成型的小单元板每三块拼接成一大块单元板;
b.吊车起吊屋顶;
c.屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢(M1)上;
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
