杰达钢构一句话总结:
该PDF拱形屋顶图集中所示项目在安徽省宿州市,一共三栋拱形屋顶,其中一栋跨度18米长度135米,一栋跨度14米长度45米,一栋跨度21米长度45米;

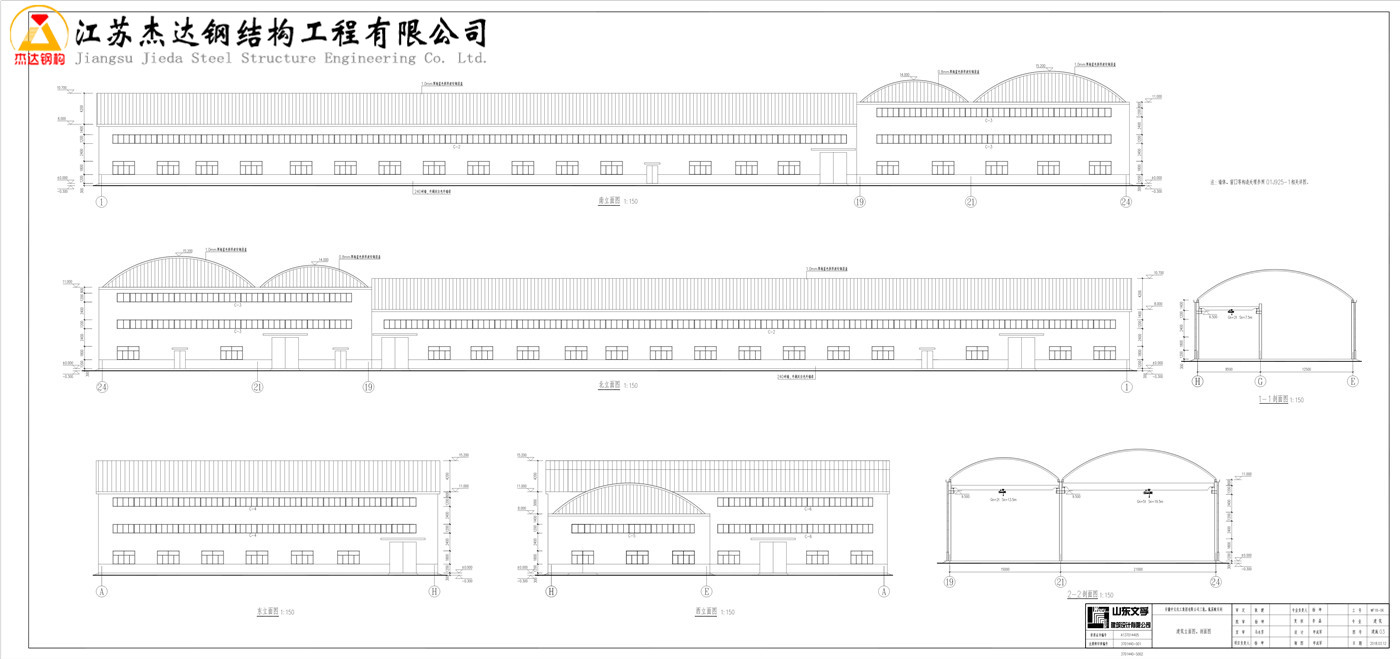

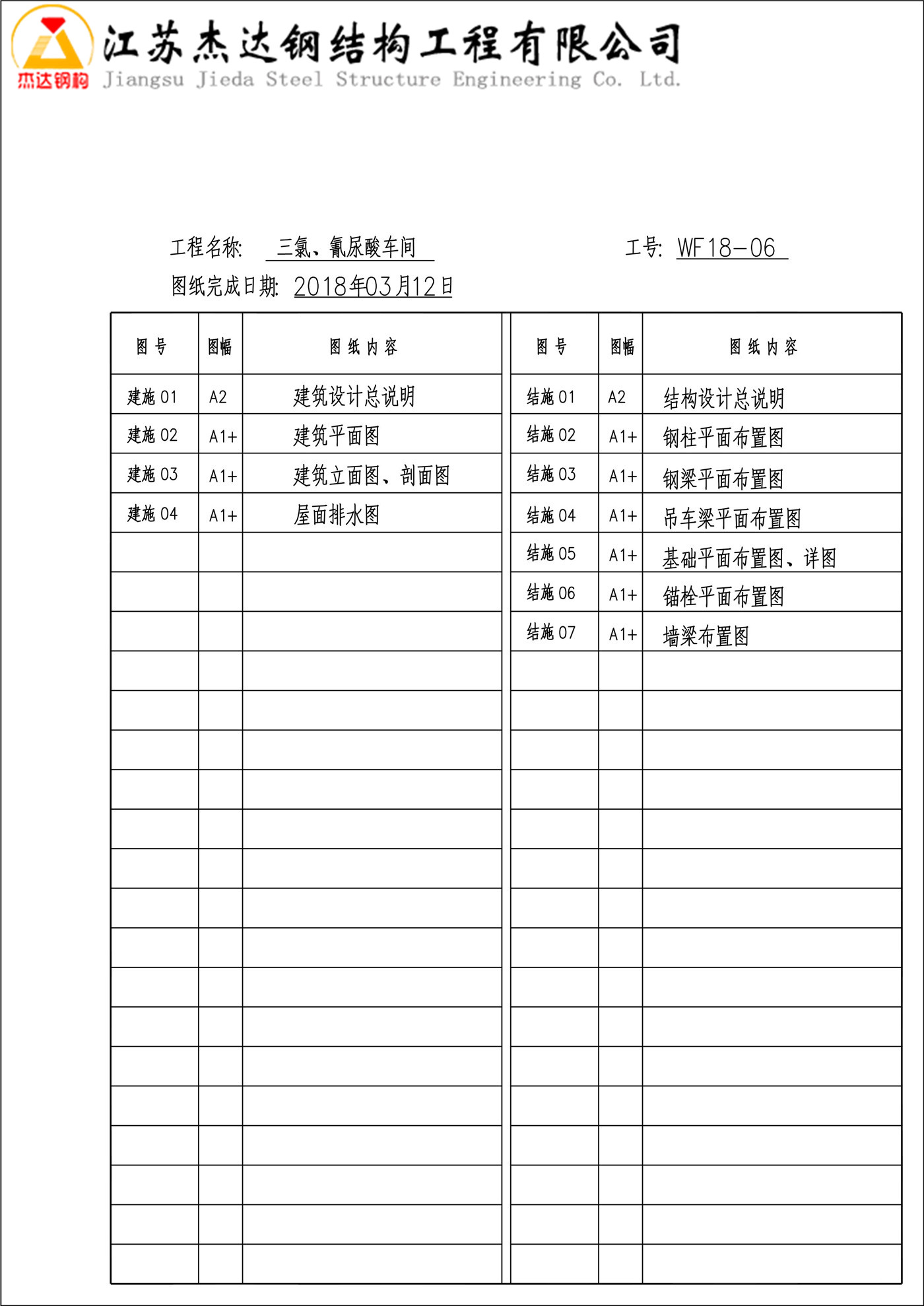

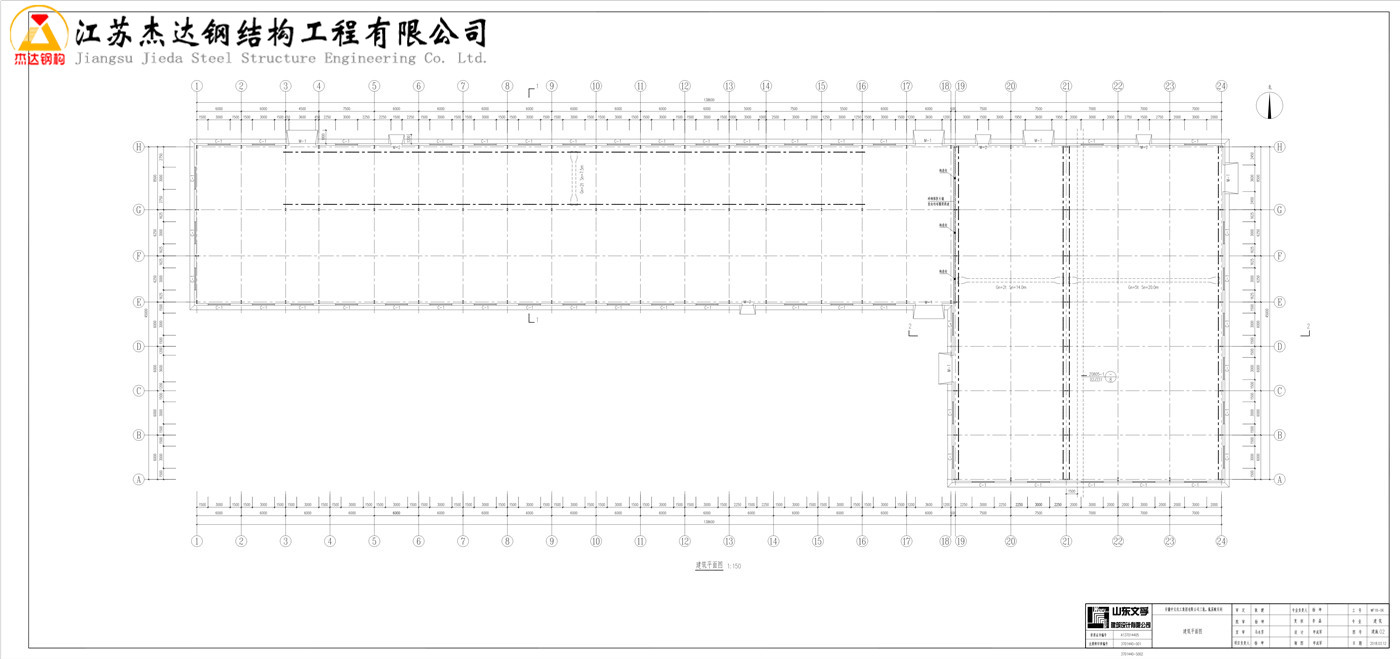

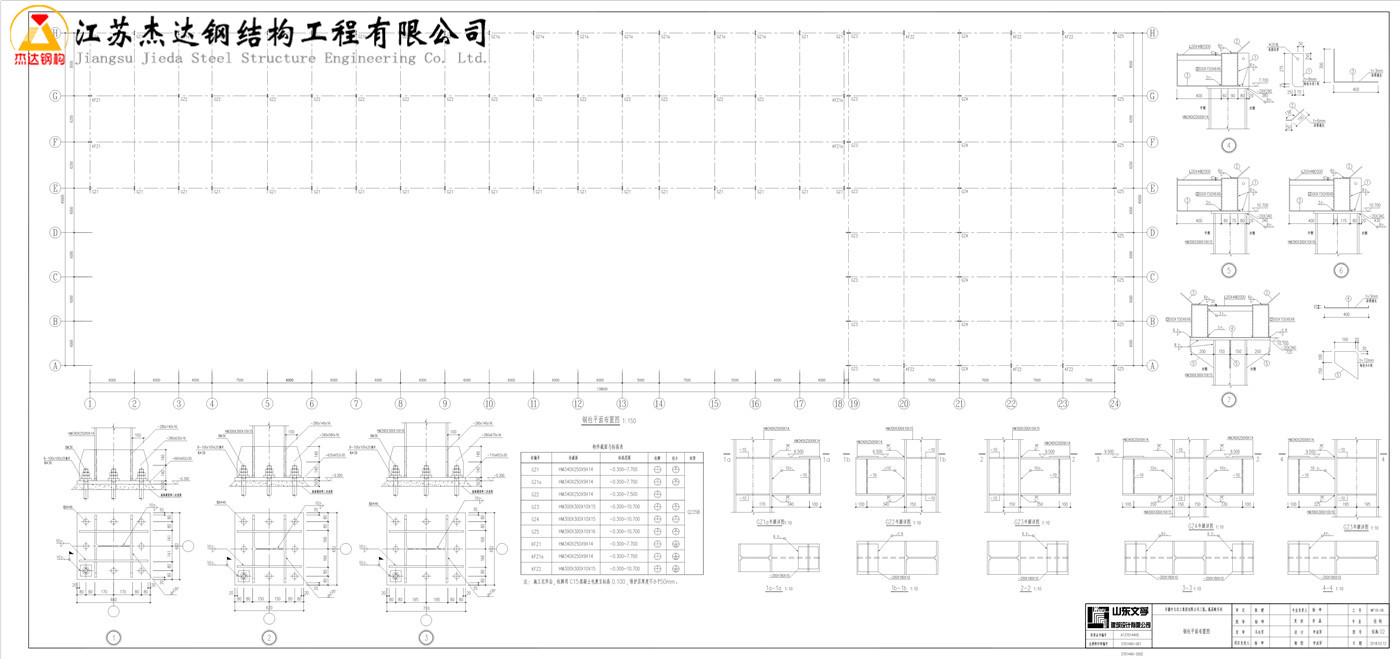

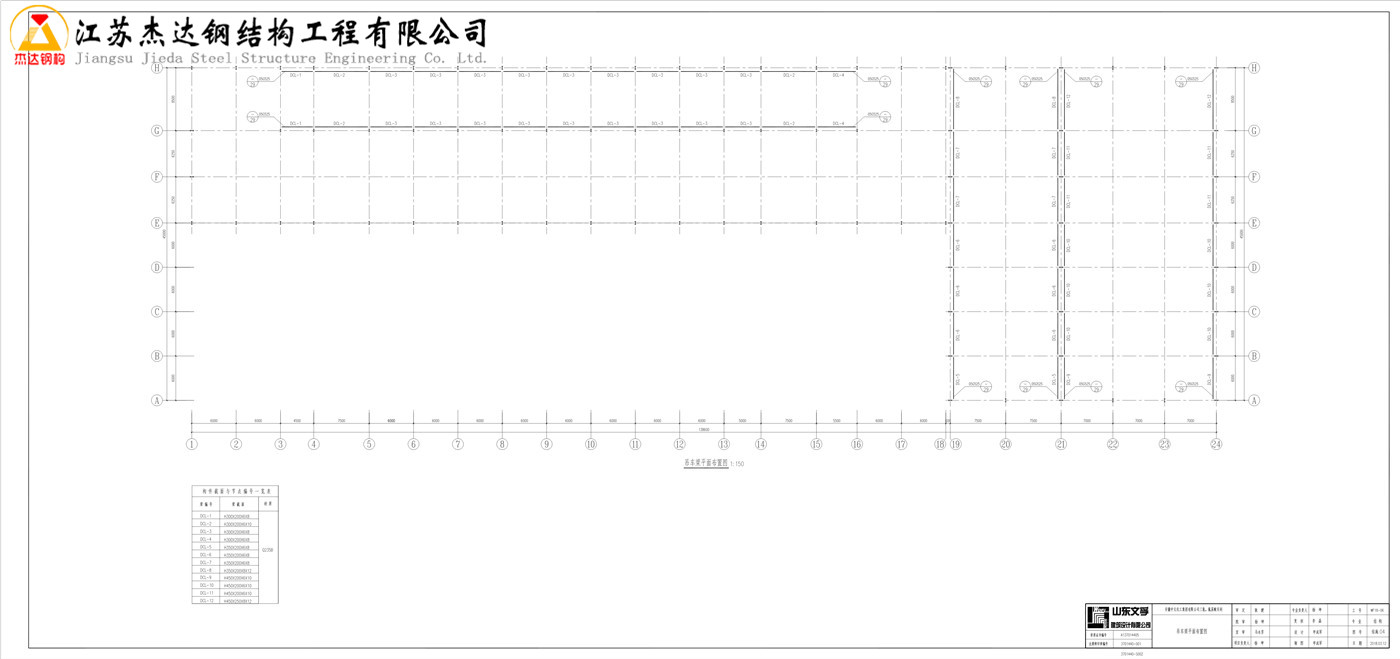

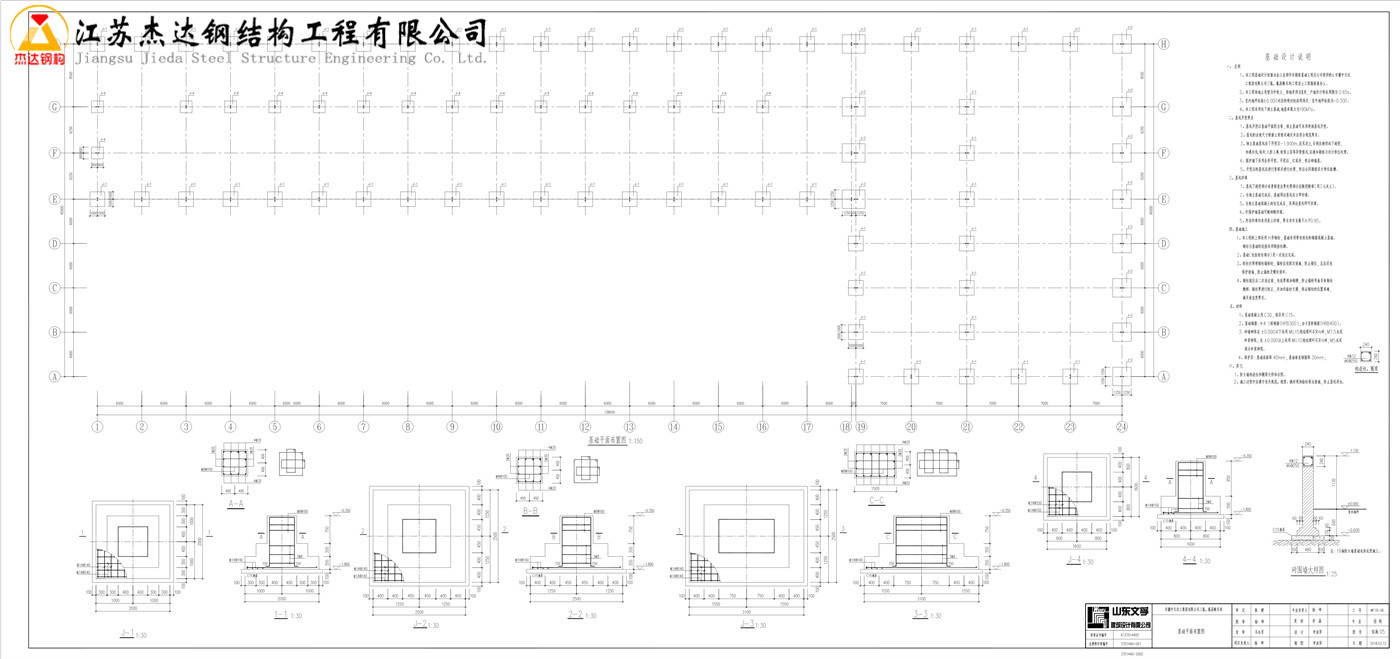

PDF图纸:
拱形波纹钢屋盖图中说明:
拱形屋顶图纸调整说明

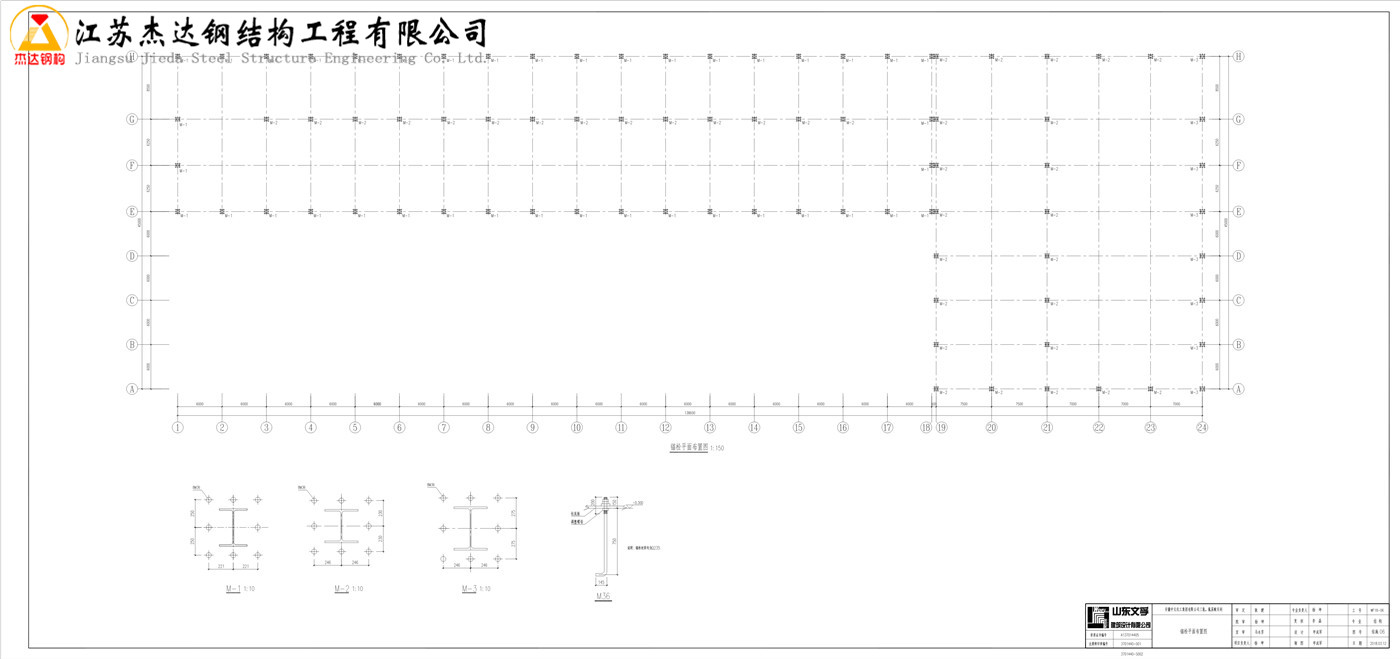

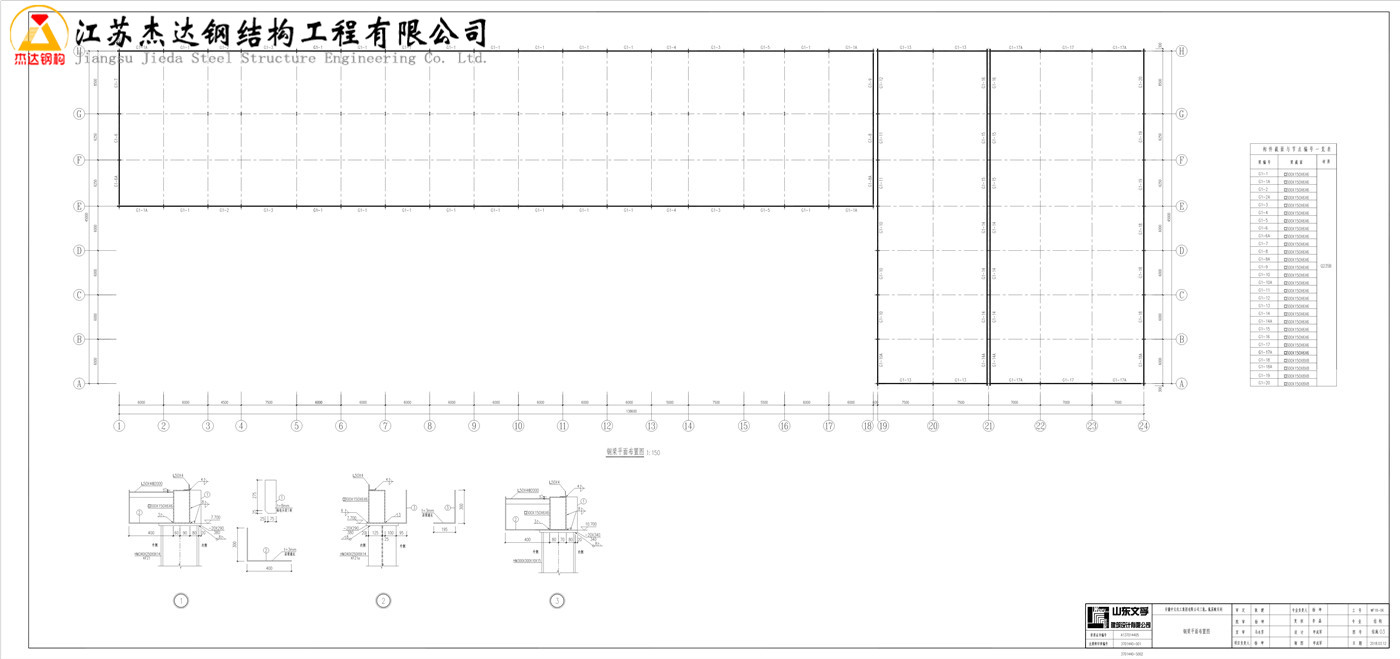

1、门的位置与宽度;其中设置宽3500×7个门;3000×3个门;1500×2个门。具体位置见附图-01。
2、行车标高:21m×100m厂房的行车轨道标高6500;15m×45m厂房的行车轨道标高10700;21m×45m厂房的行车轨道标高10700。见附图-02;见附图-03。
3、21m×100m厂房的行车轨道延长至西墙,向东至窑炉中间(轴11)。见附图-01。
4、在21m×100m厂房与15m×45m厂房连接处设置防火墙;在21m×100m厂房南侧墙⑥-⑩设置防火墙。见附图-01。
5、顶棚半圆墙面为全密封墙体(图中没有表示)。
6、21m×45m厂房内西南角设置直径1200×深1200水收集池,地面设倾斜度可确保水流入收集池。

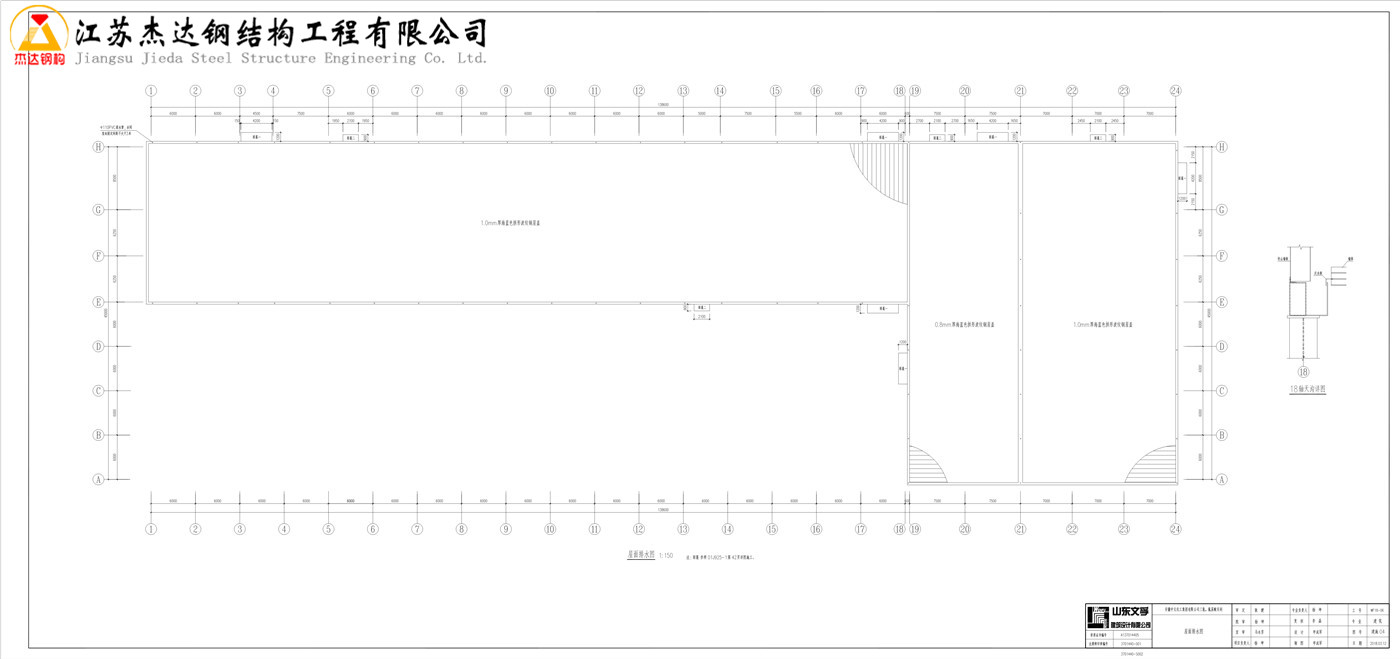

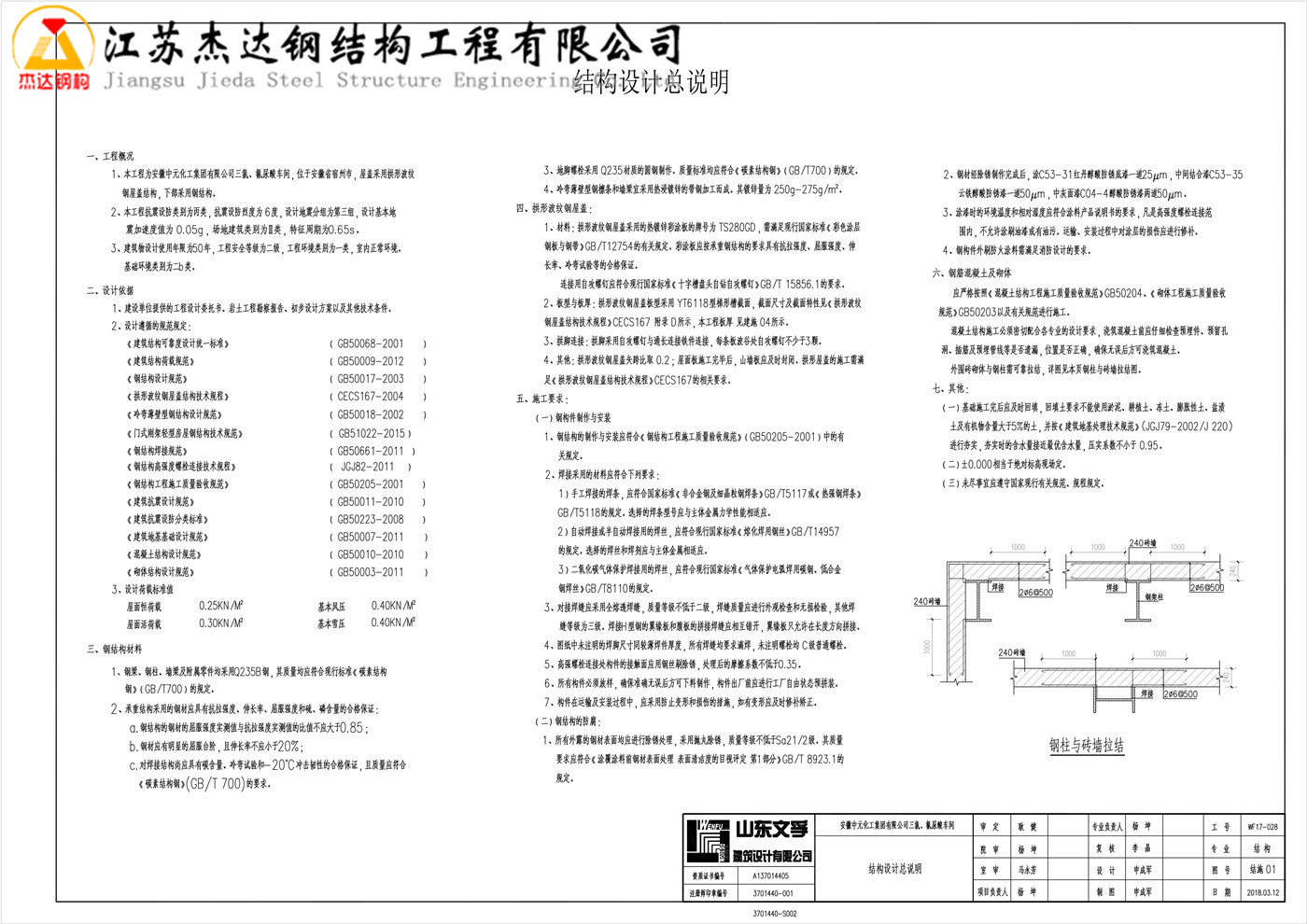

一.工程概况

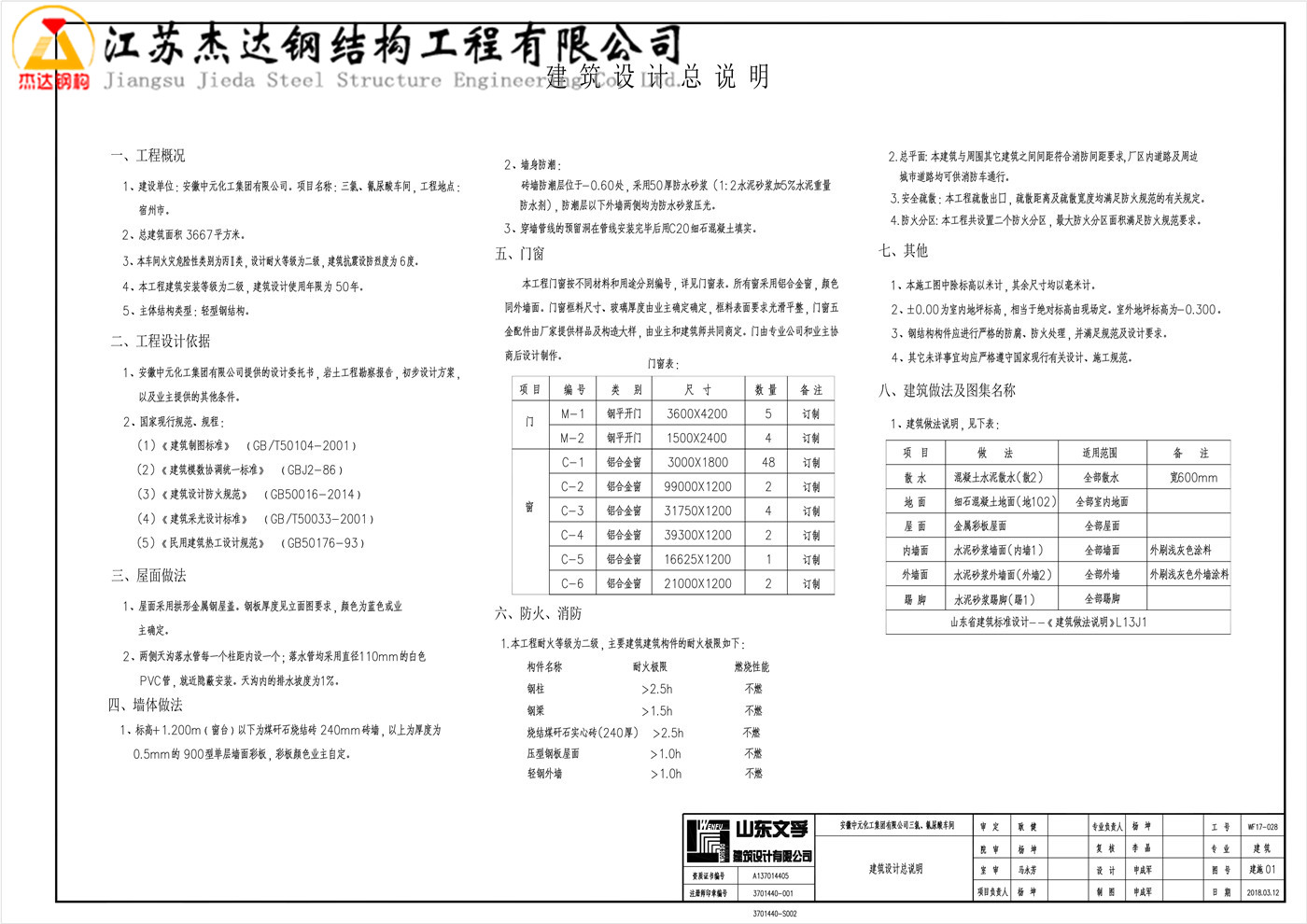

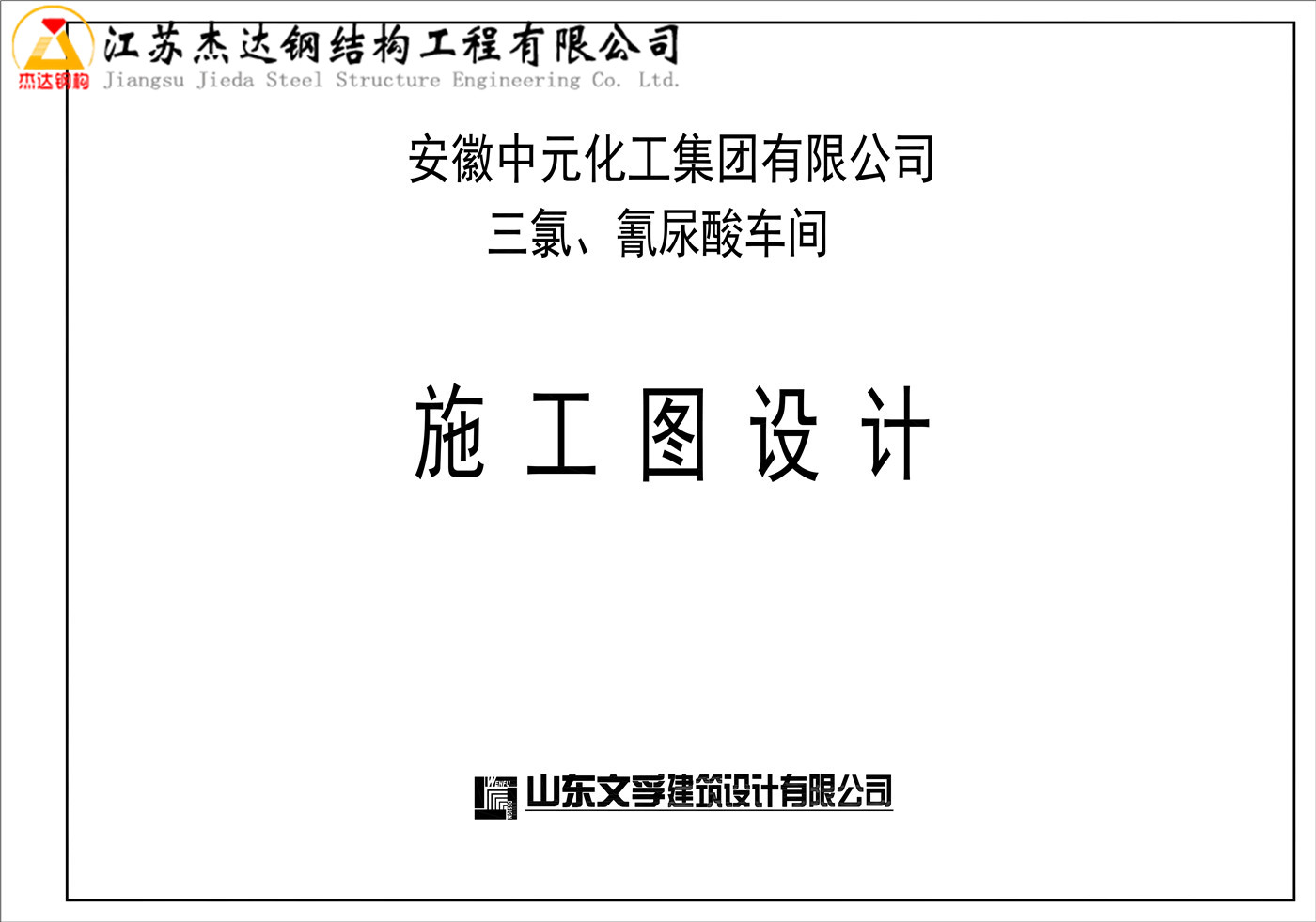

1.本工程为安徽中元化工集团有限公司三氧,氰尿酸车间,位于安徽省宿州市,屋盖采用拱形波纹钢屋盖结构,下部采用钢结构。
2.本工程抗震设防类别为两类,抗震设防烈度为6度,设计地震分组为第三组,设计基本地震加速度值为0.05g,场地建筑类别为I类,特征周期为0.65s.
3.建筑物设计使用年厦为50年,工程安全等级为二级,工程环境类别为一类,室内正常环境.基础环境类别为二b类.
二.设计依据
1.建设单位提供的工程设计委托书。岩土工程勘察教告。初步设计方案以及其他技术条件。
2.设计遵循的规范规定:
《建筑结构可靠度设计统-一标准>
GB50068-2001《建筑结构荷载规范》
GB50009-2012《钢结构设计规范》,
GB50017-2003《拱形波纹钢屋盖结构技术规程》,
CECS167-2004《牛弯薄壁型钢结构设计规范》
GB50018-2002《门式刚架轻型房屋钢结构技术规范》
GB51022--2015)《匍结构焊接规范》,
GB50661-2011)《钢结构高强度螺栓连接技术规程》(JGJ82-2011)《钢结构工程施工质量验收规范》,CB50205-2001《建筑抗震设计规范》;
GB50011-2010《建筑抗震设防分类标准》
GB50223-2008《建筑地基础设计规范》
GB50007-2011(混凝士结构设计规范》,
CB50010-2010《砌体结构设计规范》
GB50003-2011了.设计荷载标准值
屋面恒荷载0.25KN/MF基本风压0.40KNMF屋面活荷载0.30KNMF基本雪压0.40KN/MP
三.钢结构材料
1.钢梁.钢柱。墙繁及附属零件均采用Q235B钢,其质量均应符合现行标准(碳素结构钢》(GB/T700)的规定。
2.承重结构采用的钢材应具有抗控强度、伸长率.届服强度和疏,磷含量的合格保证:
3.钢结构的钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;b.钢材应有明量的屈服台阶,且伸长率不应小于20%;
4.对烨接结构尚应具有碳含量.冷弯试验和20"C冲击韧性的合格保证,且质量应符合《碳素结构钢>(GB/T700)的要求。
5.地脚螺栓采用Q235材质的圖钢制作。质量标准均应符合《碳素结构钢》(GB/T700)的规定。
6.冷弯薄壁型钢檁条和墙梁宜采用热浸镀鋅的带钢加工面成。其镀锌量为250g-275g/m
四.拱形波纹钢屋盖:
1.材料:拱形波纹钢屋盖采用的热镀锌彩涂板的牌号为TS280GD,需满足现行国家标准《彩色涂层钢板与钢带>GB/T12754的有关规定。彩涂板应按承重钢结构的要求具有抗拉强度、屈服强度.伸长率,冷弯试验等的合格保证。
连接用自攻螺钉应符合现行国家标准《十字槽盘头自钻自攻螺钉>GB/T15856.1的要求。
2.板型与板厚:拱形波纹钢屋盖板型采用YT6118型梯形槽截面,截面尺寸及截面特性见<拱形波纹钢屋盖结构技术规程)CECS167附東D所示,本工程板厚见建施04所示。
3.拱脚连接:拱脚采用自攻螺钉与通长连接铁件连接,每条板波谷处自攻螺钉不少于了题,
4.其他:拱形波纹钢屋盖失跨比取0.2;屋面板施工完毕后,山墙板应及时封闭。拱形屋盖的施工雷满足(拱形波纹钢屋盖结构技术规程>CECS167的相关要求。
五。施工要求:
(一)钢构件制作与安装
1.钢结构的制作与安装应符合《钢结构工程施工质量验收规苑》(GB50205--2001)中的有
关规定。
2.焊接采用的材料应符合下列要求:
1)手工焊接的焊条,应符合国家标准<合金钢及细晶杜钢焊条>GB/T5117或(热强钢焊条》GB/T5118的规定。选择的焊条型号应与主体金属力学性能相适应。
2)自动焊接或半自动焊接用的焊丝,应符合现行国家标准《熔化焊用钢丝>GB/T14957的规定,选择的焊丝和焊剂应与主体金属相适应,
3)二氧化碳气体保护焊接用的焊丝,应符合现行国家标准《气体保护电弧焊用碳钢,低合全钢焊丝)GB/T8110的规定。
4)对接焊缝应采用全熔透焊缝,质量等级不低于二级,焊缝质量应进行外观检查和无损检验,其他焊缝等级为三级。焊接H型钢的翼緣板和腹板的拼接焊缝应相互铺开,翼缘板只允许在长度方向拼接,图纸中未注明的焊脚尺寸同较薄焊件厚度,所有焊缝均要求满焊,未注明螺栓均C级普通螺栓。
5).高强螺栓连接处构件的接触面应用钢丝刷除锈,处理后的摩黎系数不低于0.35.
6).所有构件必须放样,确保准确无误后方可下料制作,构件出厂前应进行工厂自由状态预拼装。7.构件在运输及安装过程中,应采用防止变形和损伤的措施,如有变形应及时修补矫正,
(二)钢结构的防腐:
1,所有外露的钢材表面均应进行除锈处理,采用抛九除锈,质量等级不低于Sa21/2级。其质量要求应符合《涂履涂料前钢材表面处理表面清洁度的目视评定第1部粉)GB/T8923.1的规定。
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
