杰达钢构一句话总结:
该拱形屋顶为湖北襄阳某化工厂拱形波纹钢屋盖结构,屋顶为两联跨蓝色YT6118压型拱板,板厚1.2mm,需要做山墙,跨度为27.5米,拱高为6.9米。

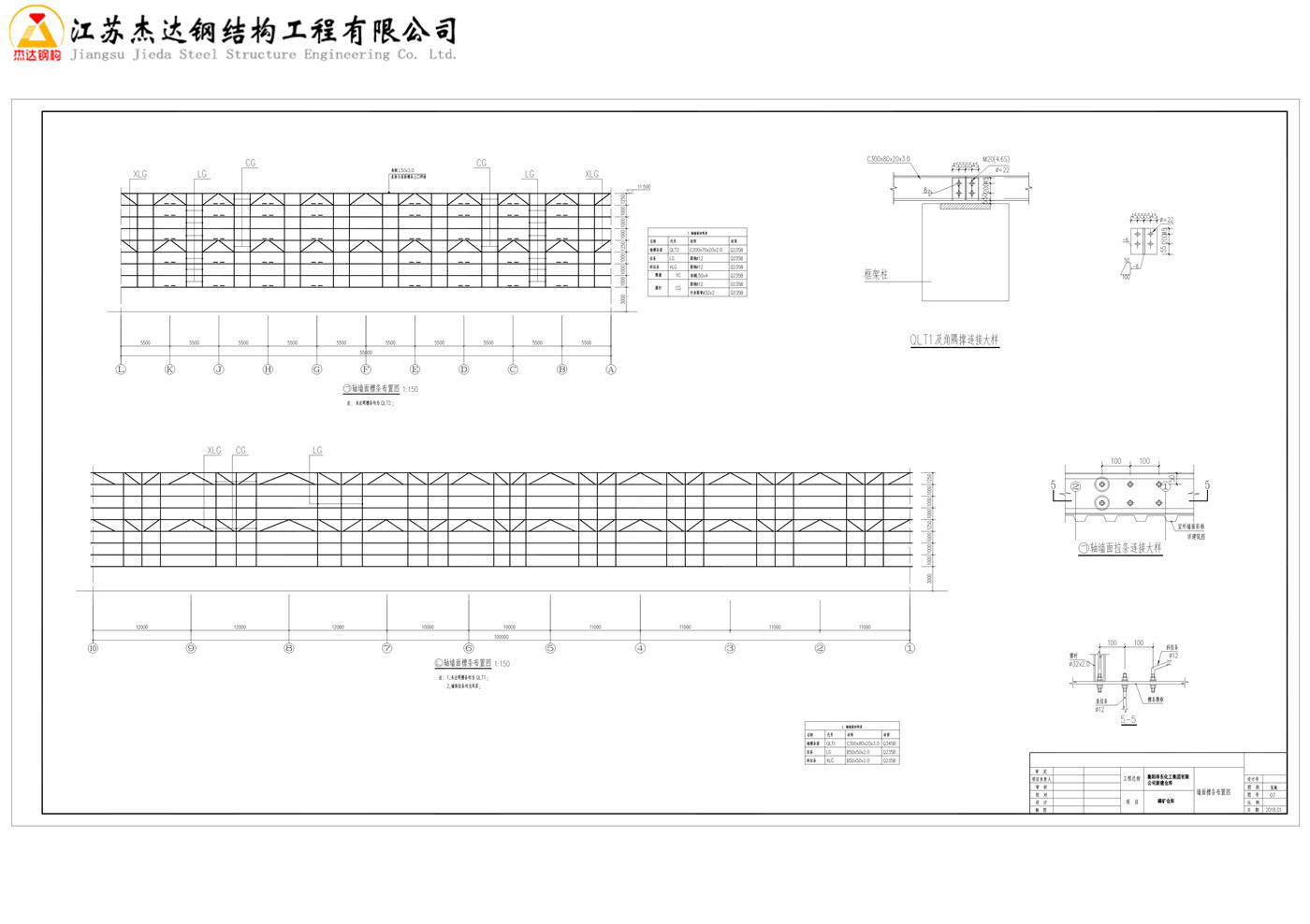

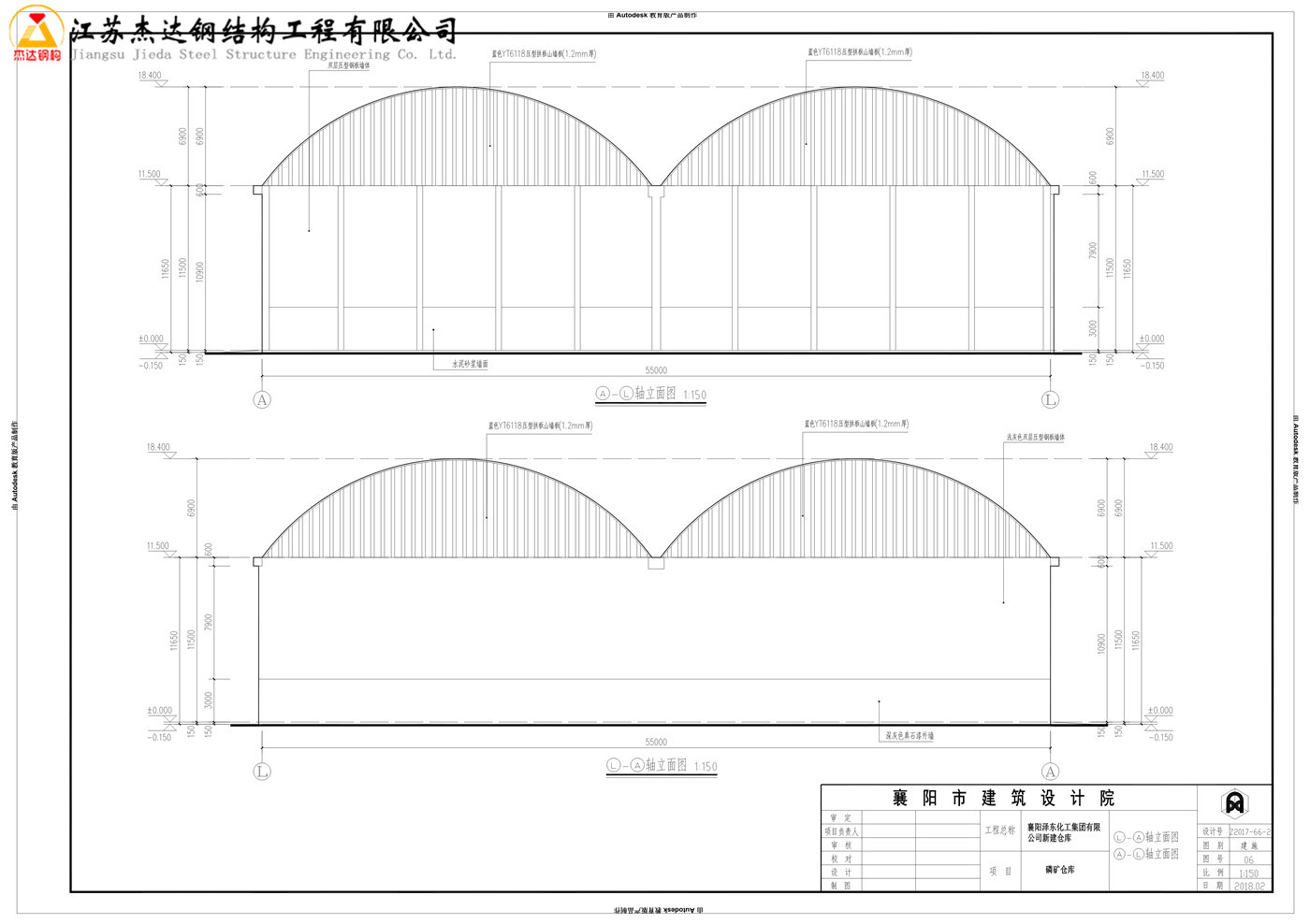

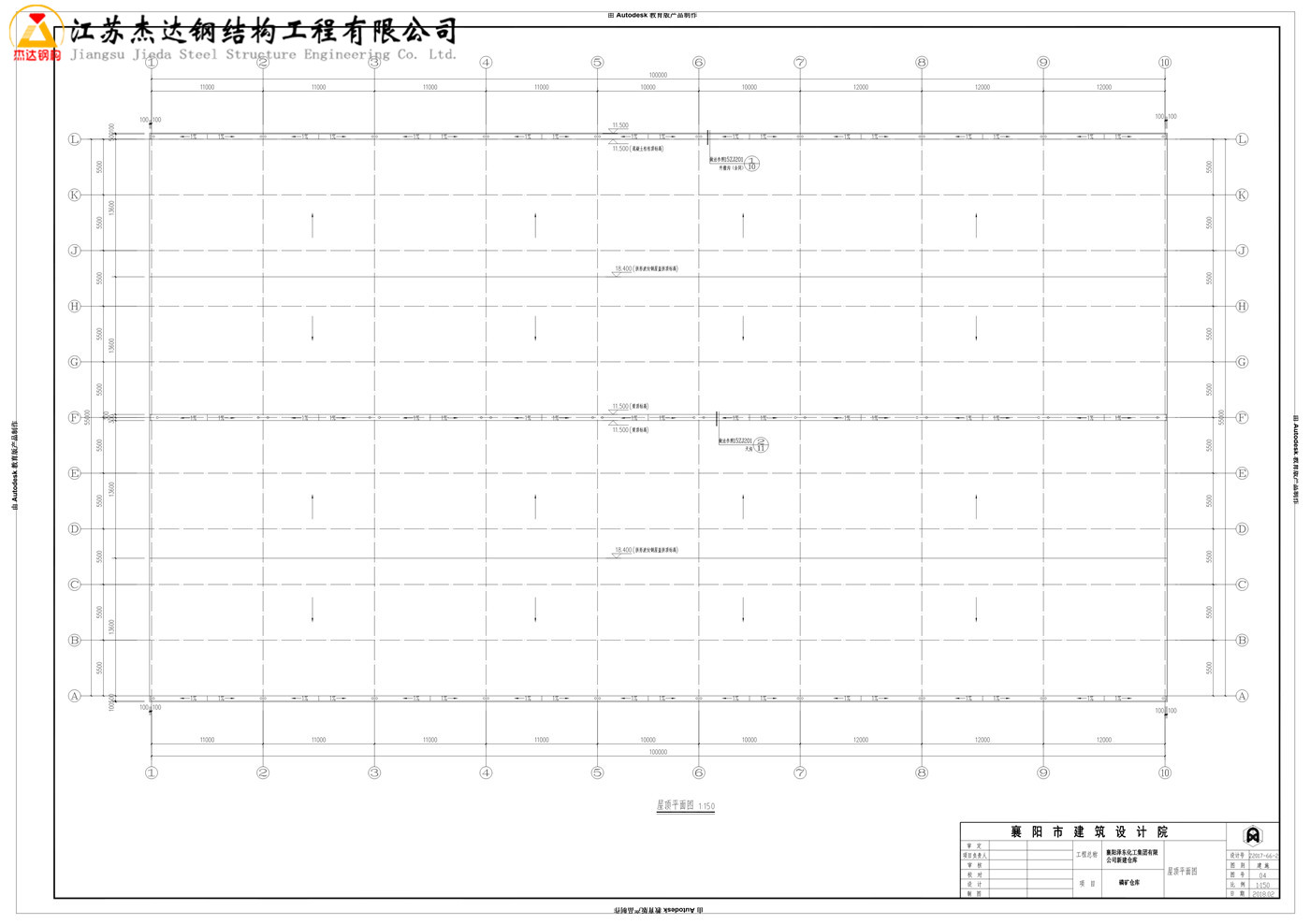

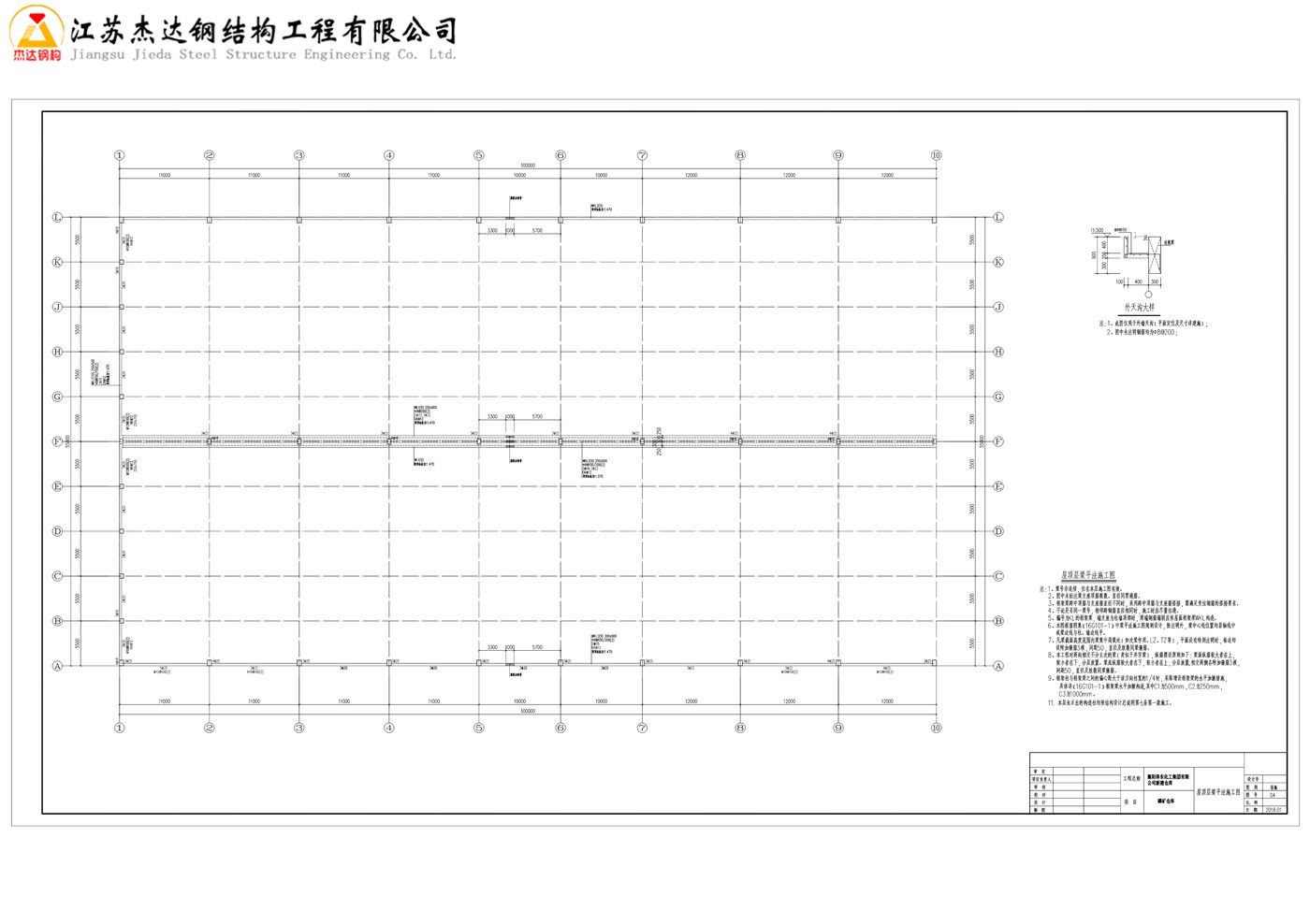

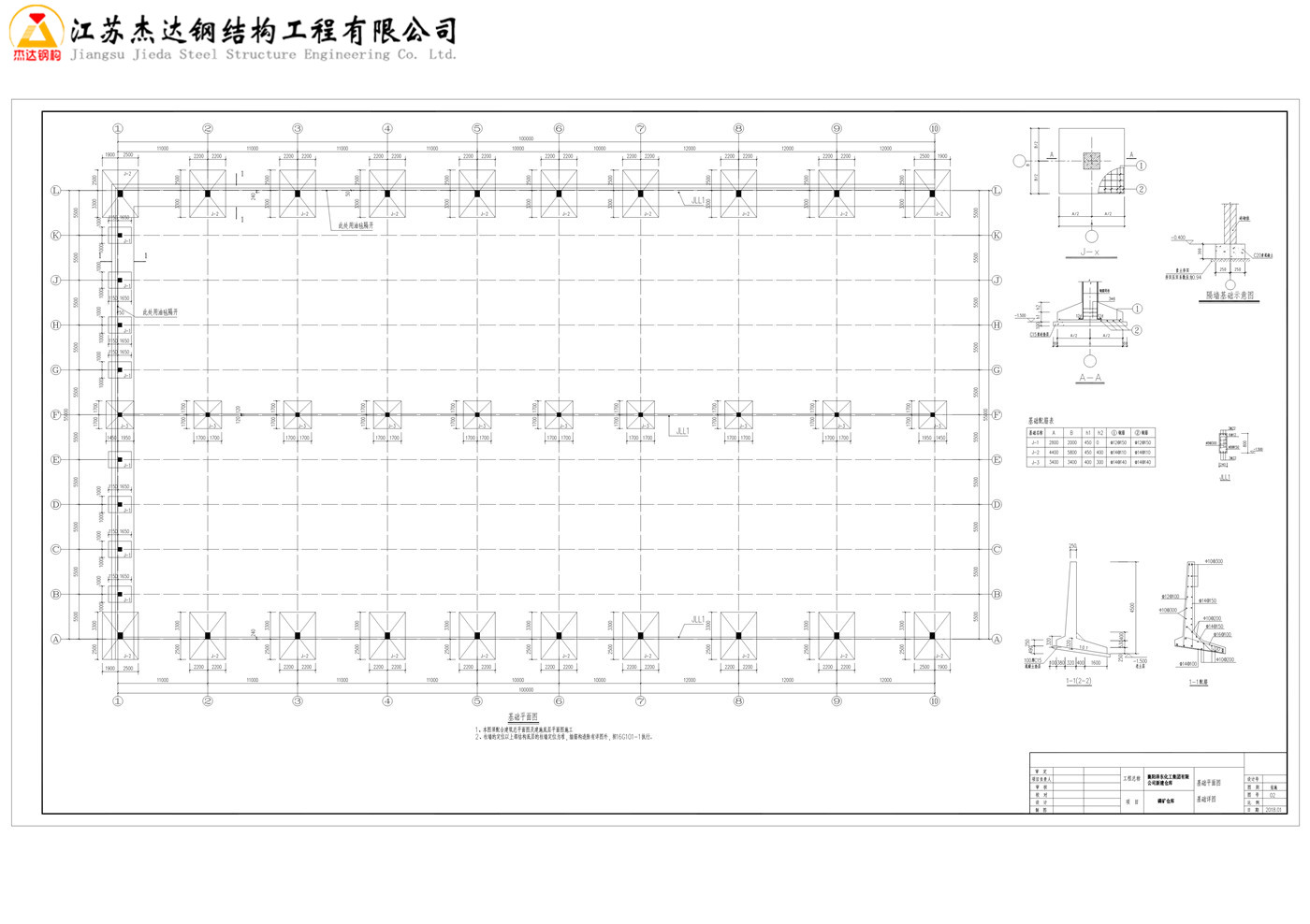

PDF图纸:

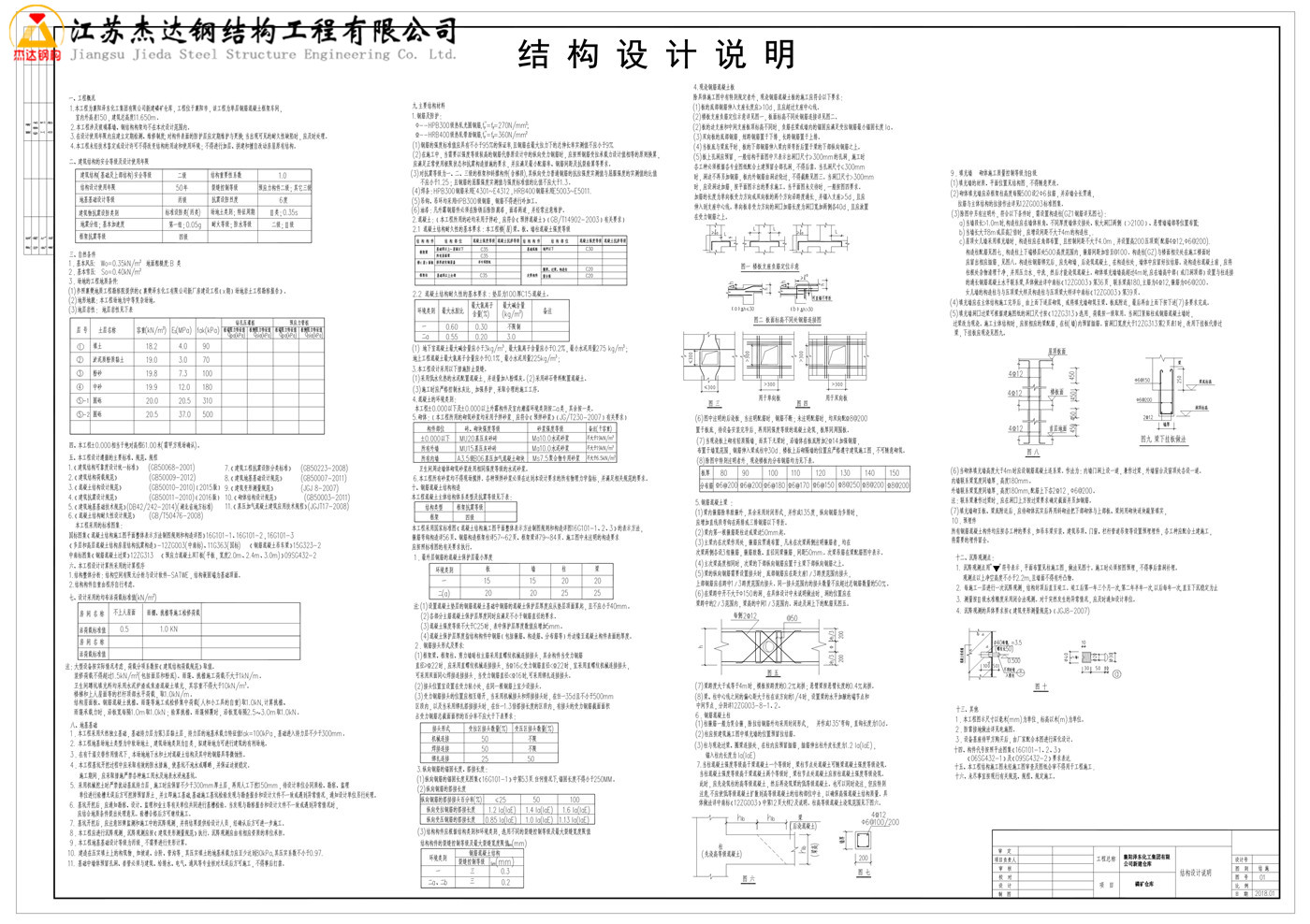

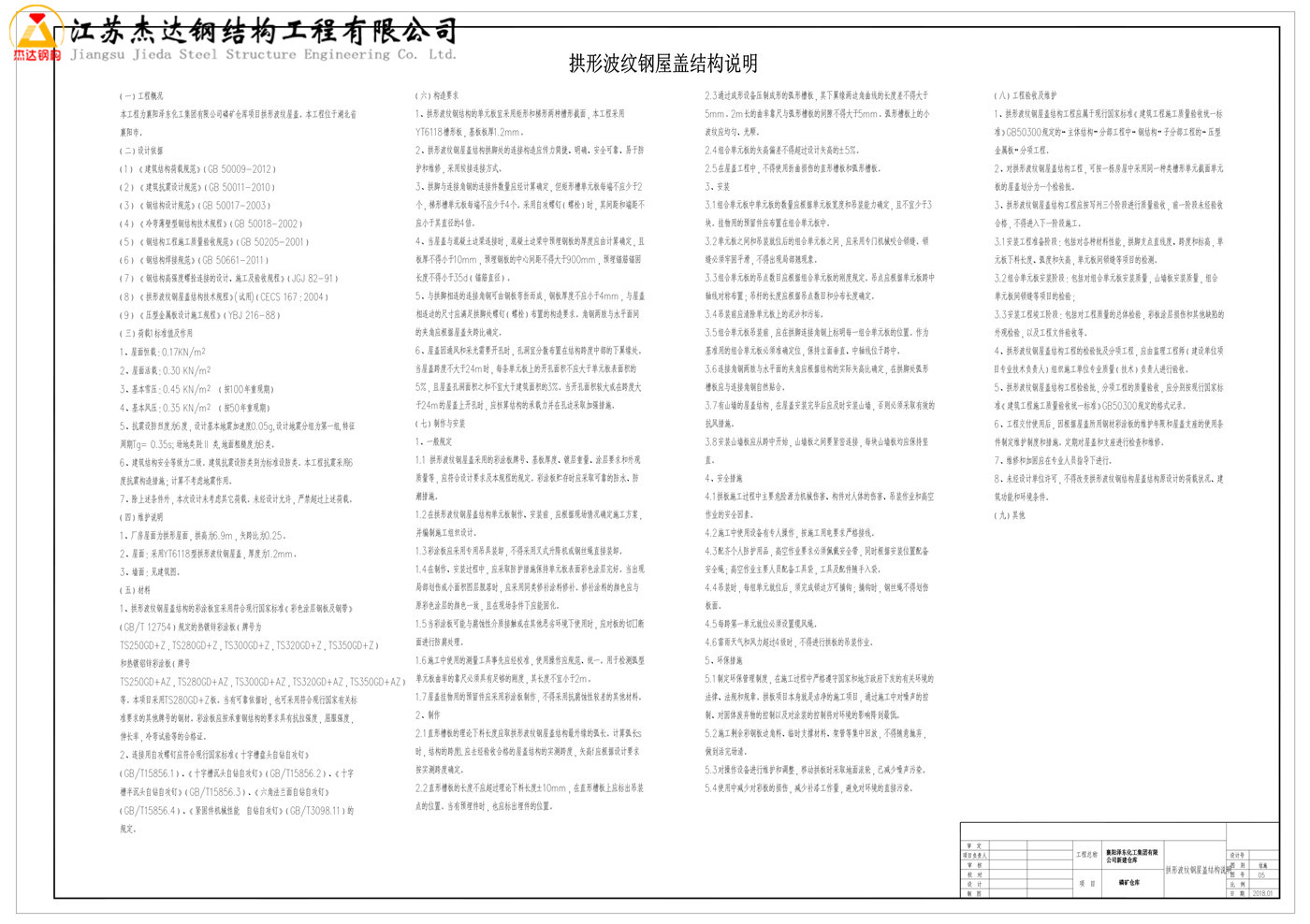

拱形波纹钢屋盖图中说明:
(一)工程概况
本工程为襄阳泽东化工集团有限公司磷矿仓库项目拱形波纹屋盖。本杠程位于湖北省襄阳市。
(二)设计依据
(1) 《建筑结构荷载规菟》(GB50009-2012)
(2) 《建筑抗震设计规范)(GB50011-2010)
(3) 《钢结构设计规落》(GB 50017-2003)
(4) 《岭奇薄壁型钢结构技术规耀》(GB 50018-2002)
(5) 《钢结构工翟施工质量验收规范>(GB 50205-2001)
(6) 《钢结构焊接规范》(GB50661-2011)
(7) 《钢结构高强度螺检连接的设计。施工及验收规程》(JGJ82-91)
(8) 《拱形波纹钢屋盖结构技术规程>(试用)(CECS 167 2004)
(9) 《压型金属板设计施工舰程》(YBJ 216-88)
(三)荷载1标准值及作用
1.屋面恒载:0.17KN/m2
2.屋面活载0.30KN/m2
3.基本雪压:0.45KN/m2 (按100年重观期)
4.基本风压0.35KN/m2 (按50年重现期)
5.抗震设防烈度为6度,设计基本地震加速度0.05g,设计地震分组为第一组特征周期Tg= 0.35s;场地类趾1类地面粗糙度B类。
6.建筑结构安全等级为二级。建筑抗震设防类别为标准谩防类.本工程抗震采胎度抗震构造措施;计算不考虑地震作用。
7.除上述条件外,本次设计未考其它荷载。未经设计允许,严禁超过上述荷载。
(四)维护说明
1.厂房屋面为拱形屋面,拱高为6.9m,先跨比为0.25.
2.屋腼采用YT6118型供形波纹钢屋益,厚度为1.2mm.
3.墙面见建筑图。
(五)材料
1.换彩波纹钢屋盖结构的彩涂板宜采用符合现行国家标准《彩色涂层制板及制带》
(GB/T 12754)规定的热镀锌彩涂板(牌号为TS250GD+ Z, TS280GD+Z, TS300GD+ Z, TS320GD+Z, TS350GD+Z )
和热镀铝锌彩涂板(牌号TS250GD+AZ,TS280GD+AZ,300 TS320GD+AZ,TS350GD+AZ)等。本项目采用TS280CD+Z板。当有可靠依器时,也可采用符合现行国家有关标准要求的其他牌号的钢材。彩涂板应按承重钢结构的要求具有抗牲强度,屈服强度,伸长率,冷弯试验等的合格证,
2.连接用自攻螺钉应符合现行国家标准《十字槽盘头自钻自项钉》(GB/T15856 1).《十字槽沉头自钻自攻钉》(GB/T15856 2).(十宇槽半沉头自钻自项钉T》(GB,/T15856 3).《六角法兰面自钻自政有》(GB/15856 4).《紧固件机械性能自钻自钉》(GB/T309811)的规定。
(六)构造要求
1.共形欢纹制结构的单元板宜采用炬形和梯形两种槽形截面,本工程采用YT6118槽形板,基板板/1.2mm.
2.拱形波纹制屋益结构拱脚处的连接构造应传力简捷。明响。安全可靠.昌于防护和维修,采用较接连接方式。
3.拱脚与连接角钢的连接件数量应经计算确定,但矩形槽单元板每端不监少于2个梯形精单元板每端不直少于4个.采用自攻螺钉(螺栓)时,其期距和不直小于其直径的4倍。
4.当屋盖与混凝土边缘连接时,避赣土迪梁中顸埋钢板的厚度应由计算确定,且厚不得小于10mm 预埋钢板的中心同距不得大千900mm,预埋锚筋销固长度不骨小于35d(储筋直径).
5.与拱脚相连的连接角解可由铜板奇折面成,铜板厚度不随小于4mm,与屋盖相连边的尺寸应淋足拱脚处螺钉(螺栓)布置的构造要求。角钢两肢与水平酮的夹角应根都屋董矢跨比确定。
6.屋盖因通风和采光需要开孔时,孔测宜分散布置在结构跨度中部的下翼缘处。当屋盖跨度不大于24m时,每条单元板上的开孔面积不应大于单元板表面积的5%,且屋益孔洞面积之和不宜大于建筑面积的3%。当开孔面积较大或在跨大于24m的屋盖上开孔时,应核算结构的承载力并在孔迪来采取加强措施。
(七)制作与安装
1.一般规定
1.1拱形波纹制屋盖采用的彩涂板胖号,基板厚度。繁层重量.涂层要求和外观质量等,应符合设计要求及本规穆的规定。彩滁板贮存时应采取可靠的防水。防潮措施。
1.2在拱形欢纹铜屋益结构单元旅制作。安装首,应根据观场情况确定施工方案,并编制施工组织设计。
1.3秒涂板应采用专用吊具装甸,不得采用又式升降机或钢丝繩直接装卸。
1.4在制作。安装过程中,应采取防护措施保持单元板表面彩色涂层完好。当出现局部划伤或小面积图层脱苯时,应采用同类修补涂料修补.修补涂料的颜色应与原彩色涂层的颜色一致,且在现场条件下应能回化.
1.5当彩涂板可能与肩蚀性介质接触或在其他恶劣环境下使用时,应对板的如口断面进行防真处理。
1.6施工中使用的测量工具事先应经校准,使用操作应规蕊。统一。用于检测孤型单元板曲事的拿尺必须具有足够的刚度,其长度不宜小于2m.
1.7屋盖挂物用的预留件应采用彩涂板制作,不得采同抗腐饱性较差的其他材料。
2.制作
2.1直形槽板的理论下料长度应取拱形表纹铜屋益结构最外缘的翼长。计算算长时,结构的路度应去经验收合格的屋盖结构的实测跨度,先高(应根据设计要按实测跨度确定。
2.2直形槽板的长度不应超过理论下料长度土10mm,在直形槽板上应标出吊装点的位置.当有预塑件时,也应标出塑件的位置。
2.3通过成形设备压制成形的弧形槽板,其下異缘两边角曲线的长度差不得大于5mm.2m长的曲牢靠尺与银形槽板的问隙不得大千5mm.或形槽板上的小波纹应均匀光顺。
2.4组合单元板的矢高偏差不得超过设计矢高的土5%.
2.5在屋盖工程中,不得使同折曲损伤的直形槽板和粮形槽板。
3.安装
3.1组合单元板中单元板的数量应根据单元板宽度和吊装能力确定,且不宜少于了
块。挂物用的预留件应布置在组合单元板中。
3.2单元板之间和吊装就位后的组合单元板之间,应采用专门机械咬合铡缝。锁
缝必须牢固平滑,不得出现局都想现象。
3.3组合单元板的吊点数目应根据细合单元板的刚度规定。吊点应根据单元板跨中
轴线对称布置;吊杆的长度应根据吊点数目和分布长度确定。
3.4吊装前应清除单元板上的混沙和污垢。
3.5组合单元板吊装前,应在拱脚连接角钢上标明每一组合单元板的位置。作为基唯用的综合单元服必须准确定位,保持立面委直.中轴线位于跨中。
3.6连接角钢两肢与水平面的夹角应根据结构的实际矢高比确定,在脚处疆形糟板应与连接角钢自然贴合。
3.7有山墙的屋盖结构,在屋盖安装完毕后应及时安装山墙,否则必须采取有效的抗风措施。
3.8安装山墙板应从跨中开始,山墙板之间要聚密连楼,每块山墙板均应保持整直。
4.安全措施
4.1洪板施工过程中主要危繼算为机械伤害.构件对人体的伤害。吊装作业和高空作业的安全因素。
4.2施工中使用设备有专人操作,按施工用电要求严格接线。
4 3配齐个人告护用品,高空作业要求必须佩戴安全带,同时根据安装位置配音安全绳;高空作业主要人员配备工具裊,I具及配件随手入袋。
4.4吊襄时,每鲤单元就位后,须完成锁边方可摘钩;摘物时,钢丝绳不得划伤板面。
4.5每跨第一单元戴位必须设置统风绳。
4.6霄而天气和风力超过4發时,不得进行换板的昂装作业。
5.环保措施
5.1制定环保管理制度,在施工过程中严格遵守国家和地方政府下发的有关环境的法律.法规和规章。拱板项目本身就是洁净的施工项,通过施工中对噪声的控制.对固体废弃物的控制以及对涂装的控制将对环境的影响降到最低。
5.2施工剩余彩铜板边角料.临时支撑材料。架管等集中回旗,不得随意姗弃,做到活完场清
5.3对操作设备进行维护和调整,移动拱板时采取地面液轮,已臧少噪声污染。
5.4使用中减少对彩板的损伤,减少补漆工作量,避免对环境的直接污兼。
(八)I程验收及维护
1.共形波纹制屋监结构工程应属于现行国家标准(建筑工程施工质量验收统一标准}GB50300规定的“主体结构m分部工程中-制结构"子分部工程的“压型金属板#分项工程.
2.对拱形波纹铜屋盖结构工翟,可按一栋房屋中采用同一种类槽形单元截面单元板的屋益划分为一个检爱批。
3.拱形波纹钢屋盖结构工程应按写列: 惜段进行质量瞪收,前一阶段未经验收合格,不得进入下一种段施工。
3.1安装工瞿准备阶段包括对各种材料性能,拱牌支点直线度。跨度和标高,单元板下料长度,夏度和矢高,单元板同锁资等项目的检测。
3.2组合单元板安装阶段包括对组合单元板安装质量,山墙板安装质量,组合
单元板间锁缝等项目的检體;
3.3安装工程竣工阶段包括对工程质量的总体检验,彩板涂层损伤和其他缺陷的外观检验,以及工程文件验收等。
4.换形波纹钢屋盖结构工程的检验批及分项工翟,应由监理工程鲕(建设单位项目专业技术负责人)组织施工单位专业质量(技术)负责人进行验收。
5.拱形波纹钢屋盖结构工程检验批,分順工程的质量验收,应分别按现行国家标准《建筑工程施工质量整收统一标准》GB50300规定的格式记录。
6.工程交付使用后,因根据屋盖所用钢材彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施。定期对屋益和支座进行检查和维修。
7.维修和加固应在专业人员指导下进行。
8.未经设计单位许可,不得改变拱形波纹铜结构屋盖结构原设计的荷载状况。建筑功能和环境条件。
