山东济南30米跨干煤棚拱形屋顶图纸

杰达钢构一句话总结：

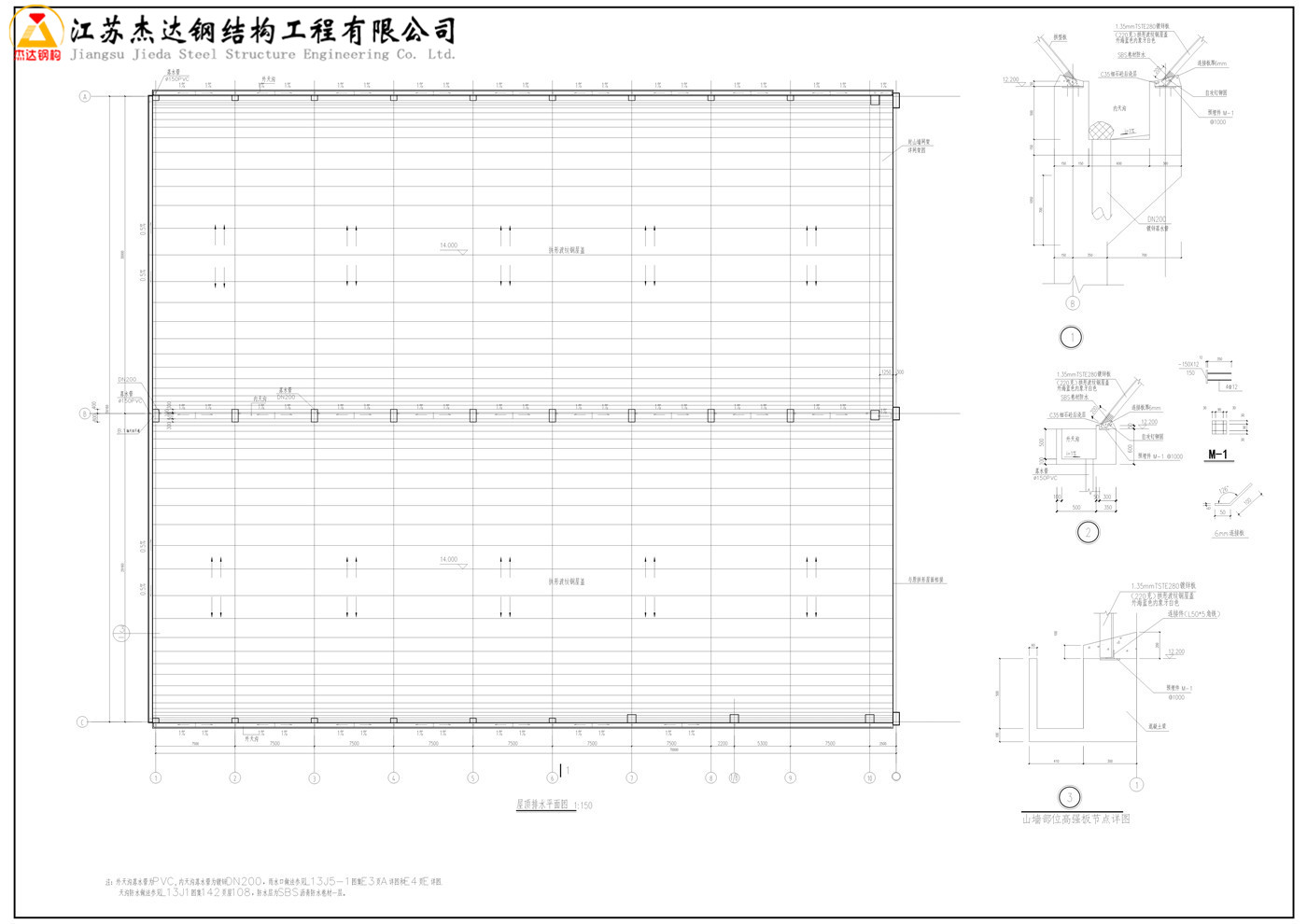

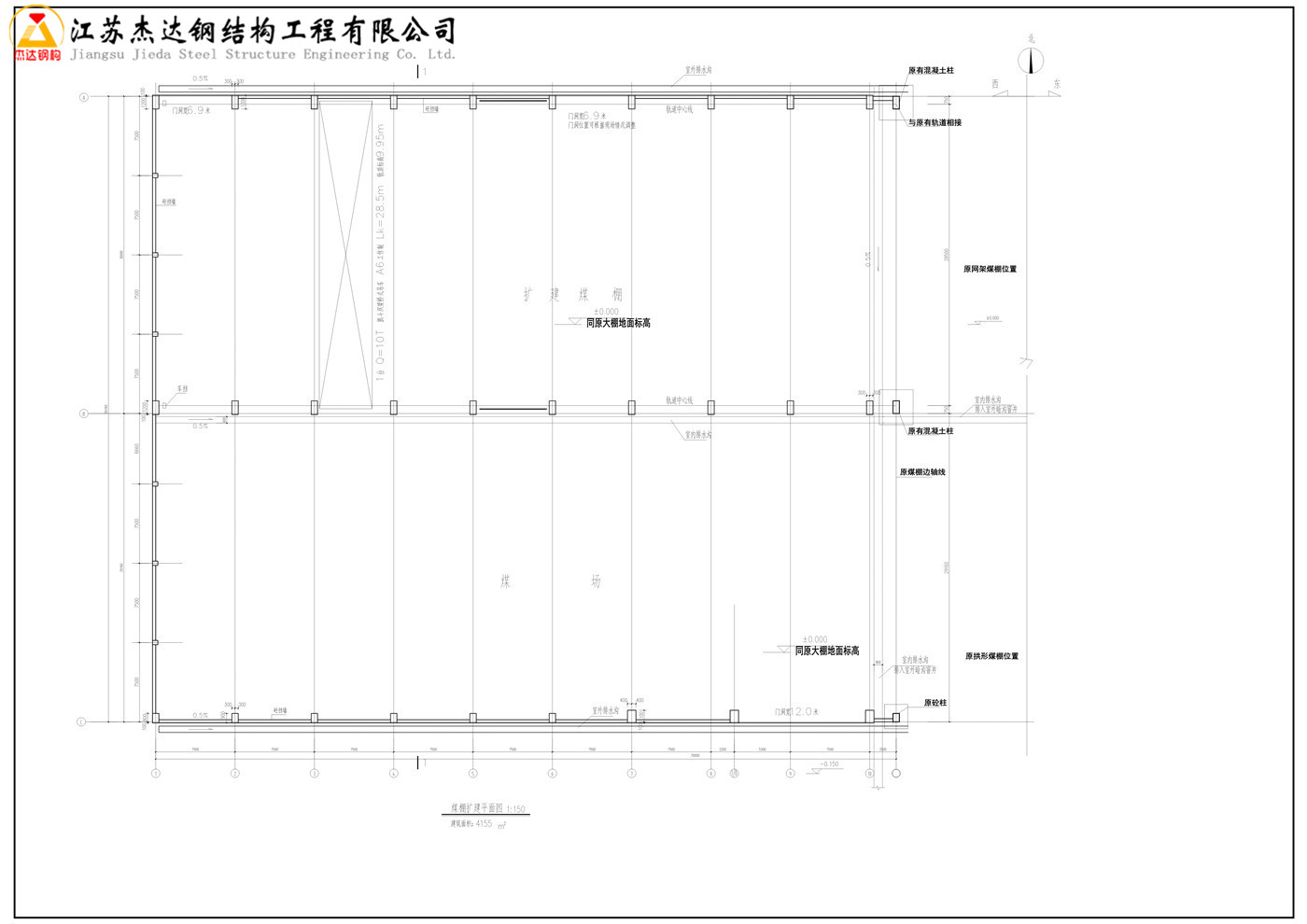

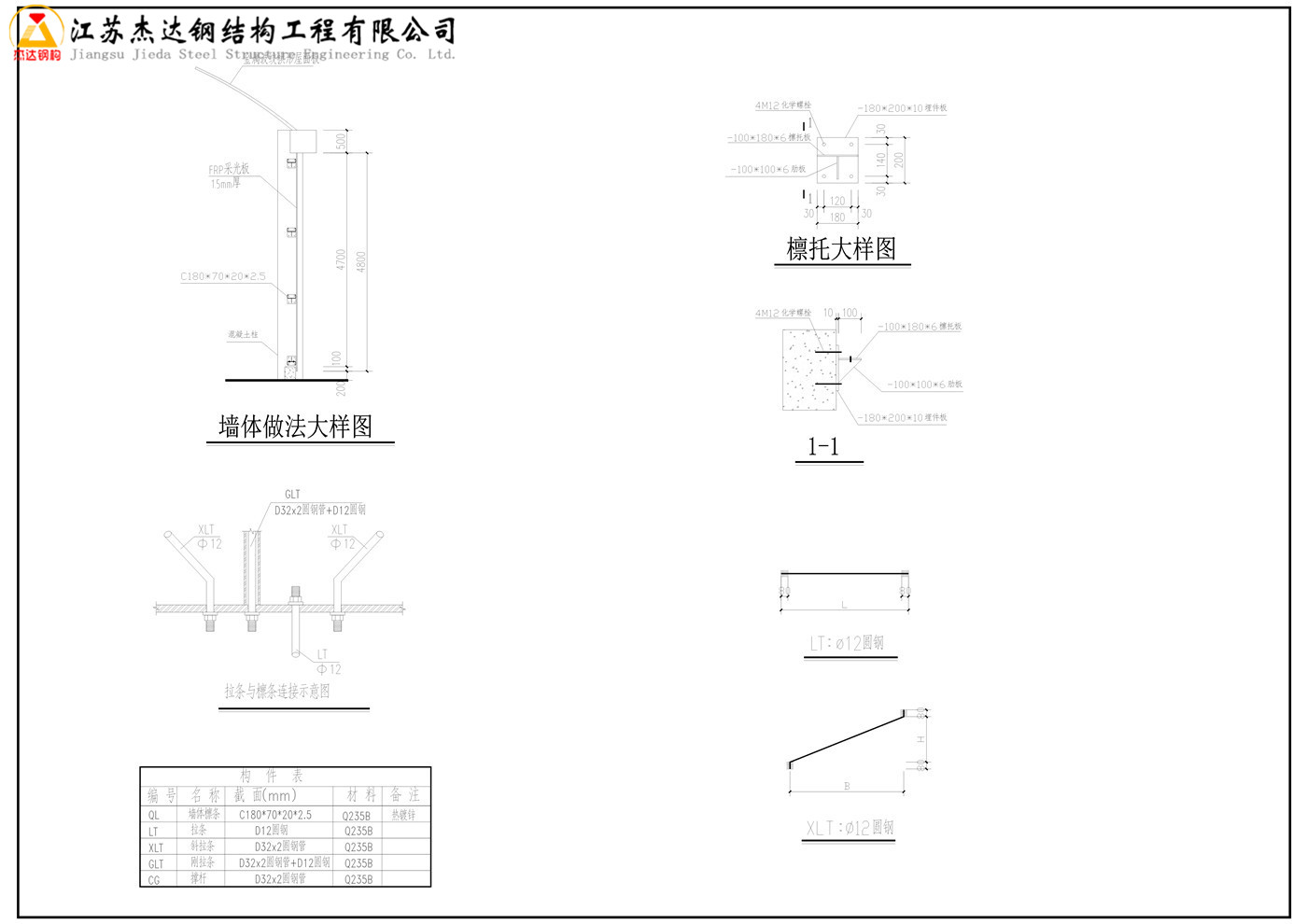

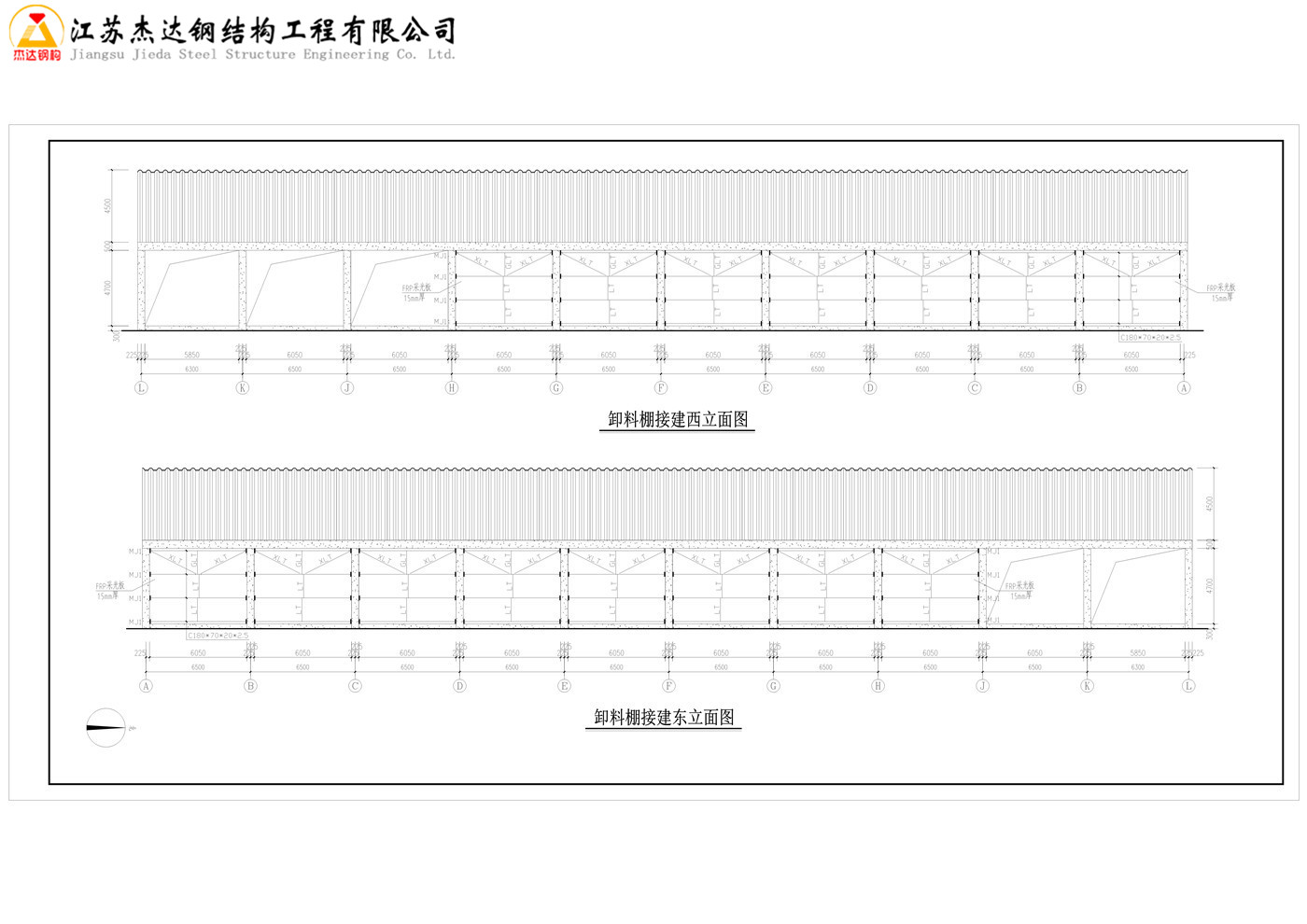

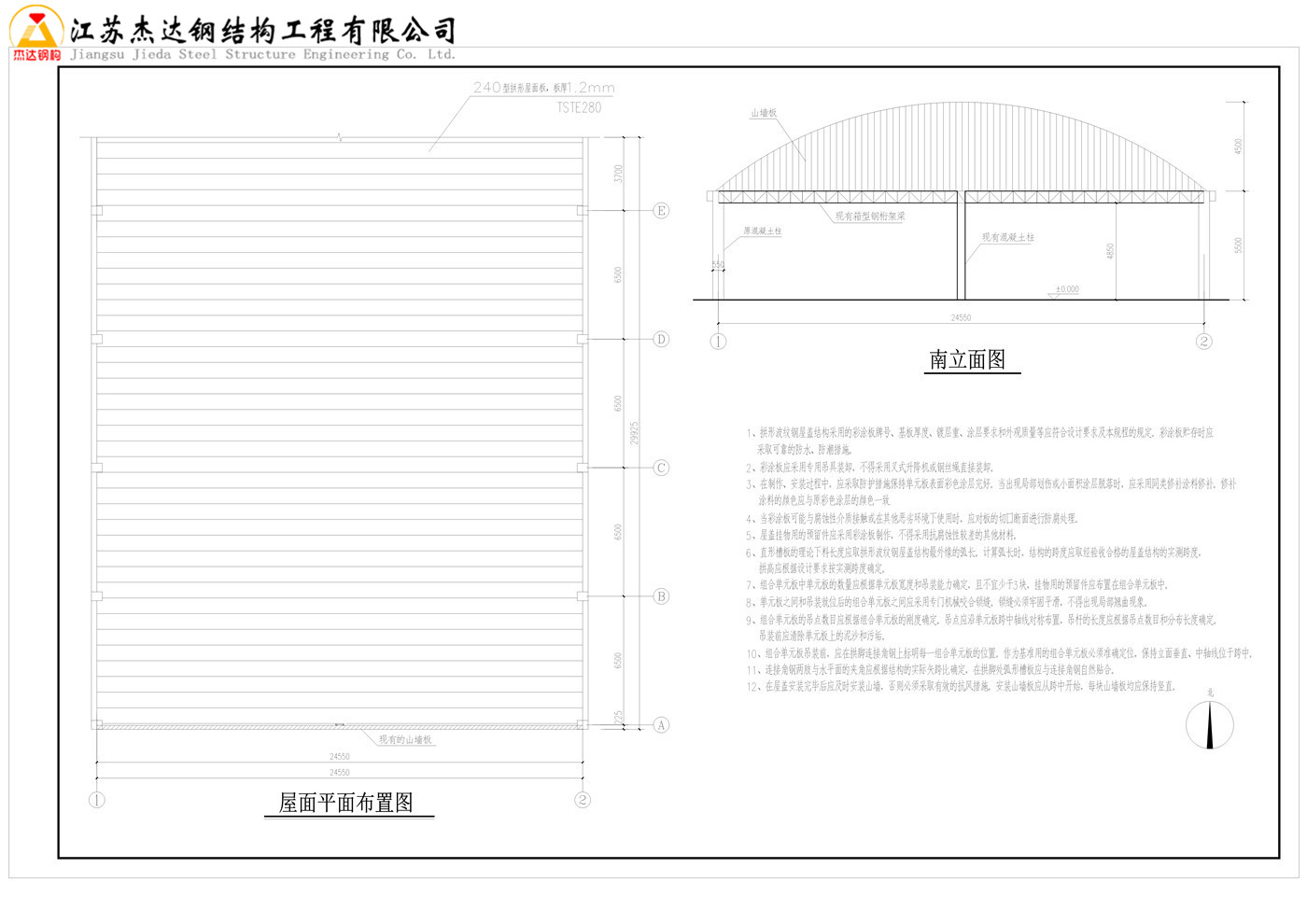

    本图纸中所示工程为干煤棚扩建项目，建筑面积4155平方米，图纸中可见两连跨拱形屋顶跨度分别为30米和29米，长度为90米。屋面使用TSTE1.35mm厚的高强彩涂卷压型

PDF图纸：

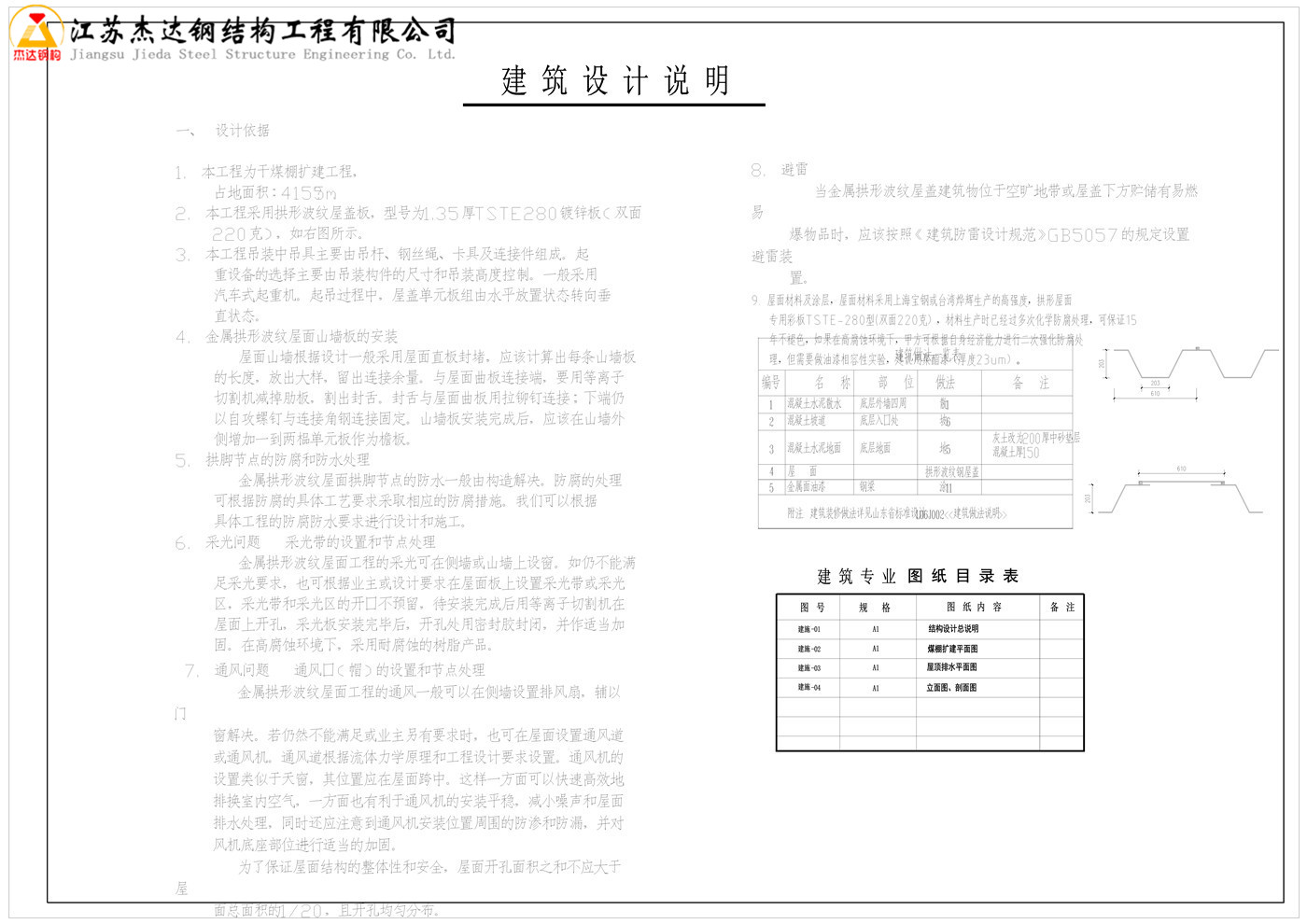

拱形波纹钢屋盖图中说明：

一、太空瓦设计依据

1.本工程为干煤棚扩建工程，

占地面积：4155m

2.本工程采用拱形波纹屋盖板，型号为1.35厚TSTE280镀锌板（双面220克），如右图所示。

3.本工程吊装中吊具主要由吊杆、钢丝绳、卡具及连接件组成。起重设备的选择主要由吊装构件的尺寸和吊装高度控制。一般采用汽车式起重机。起吊过程中，屋盖单元板组由水平放置状态转向垂直状态。

4.金属拱形波纹屋面山墙板的安装

屋面山墙根据设计一般采用屋面直板封堵，应该计算出每条山墙板的长度，放出大样，留出连接余量。与屋面曲板连接端，要用等离子切割机减掉肋板，割出封舌。封舌与屋面曲板用拉铆钉连接；下端仍以自攻螺钉与连接角钢连接固定。山墙板安装完成后，应该在山墙外侧增加一到两榀单元板作为檐板。

5.拱脚节点的防腐和防水处理

金属拱形波纹屋面拱脚节点的防水一般由构造解决。防腐的处理可根据防腐的具体工艺要求采取相应的防腐措施。我们可以根据具体工程的防腐防水要求进行设计和施工。

6.采光问题采光带的设置和节点处理

金属拱形波纹屋面工程的采光可在侧墙或山墙上设窗。如仍不能满足采光要求，也可根据业主或设计要求在屋面板上设置采光带或采光区，采光带和采光区的开口不预留，待安装完成后用等离子切割机在屋面上开孔，采光板安装完毕后，开孔处用密封胶封闭，并作适当加固。在高腐蚀环境下，采用耐腐蚀的树脂产品。

1、拱形波纹钢屋盖结构采用的彩涂板牌号、基板厚度、镀层重、涂层要求和外观质量等应符合设计要求及本规程的规定。彩涂板贮存时应采取可靠的防水、防潮措施。

2、彩涂板应采用专用吊具装卸，不得采用叉式升降机或钢丝绳直接装卸。

3、在制作、安装过程中，应采取防护措施保持单元板表面彩色涂层完好。当出现局部划伤或小面积涂层脱落时，应采用同类修补涂料修补。修补涂料的颜色应与原彩色涂层的颜色一致.

4、当彩涂板可能与腐蚀性介质接触或在其他恶劣环境下使用时，应对板的切口断面进行防腐处理。

5、屋盖挂物用的预留件应采用彩涂板制作，不得采用抗腐蚀性较差的其他材料。

6、直形槽板的理论下料长度应取拱形波纹钢屋盖结构最外缘的弧长。计算弧长时，结构的跨度应取经验收合格的屋盖结构的实测跨度，

拱高应根据设计要求按实测跨度确定。

7、组合单元板中单元板的数量应根据单元板宽度和吊装能力确定，且不宜少于3块，挂物用的预留件应布置在组合单元板中。

8、单元板之间和吊装就位后的组合单元板之间应采用专门机械咬合锁缝。锁缝必须牢固平滑，不得出现局部翘曲现象。

9、组合单元板的吊点数目应根据组合单元板的刚度确定。吊点应沿单元板跨中轴线对称布置，吊杆的长度应根据吊点数目和分布长度确定。吊装前应清除单元板上的泥沙和污垢。

10、组合单元板吊装前，应在拱脚连接角钢上标明每一组合单元板的位置。作为基准用的组合单元板必须准确定位，保持立面垂直、中轴线位于跨中。

11、连接角钢两肢与水平面的夹角应根据结构的实际矢跨比确定，在拱脚处弧形槽板应与连接角钢自然贴合。

12、在屋盖安装完毕后应及时安装山墙，否则必须采取有效的抗风措施。安装山墙板应从跨中开始，每块山墙板均应保持竖直。
