江西景德镇跨度20米拱形屋顶图纸

杰达钢构一句话总结：

    拱形屋顶工程概况

    1.本工程为位于江西乐平市的同楼，地下_层，地止层框架拱形波纹钢屋面结构房屋。

    2.建筑总高度为15.500米。本工程标高00_相当黄海高程50米，一般说明。

    3.在本说明中凡画“V"符号者，为本工程设计所采用。

    4.计量单位(除注明外):1)长度rmm;2)角度度3)标高m;4)强度N/mm?。本工程所注标高均指建筑完成面标高，施工时应扣除粉刷层及其它面层的厚度。4。几施工图中说明与本图(结构设计总说明)不一致时，律以施工图中说明为准。

    5.在施工过程中，如遇图纸不清、与其它专业图纸不致或工程地质不良(与设计不符)等问题时，请及时与我公司联系进行处理。

    6.对本说明和结构施工图需作设计变更或修改时，应征得我公司结构工程师同意并办理设计变更或

    修改手续，否则不得随意变更或修改。

    7.本套结构施工图钢筋混凝士部分采用平面整体表示方法制图，制图规则及结构构造详见国家标准图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》16C101-1.

    本工程拱形波纹钢屋面由专业家设计安装，不属于本公司设计范围。

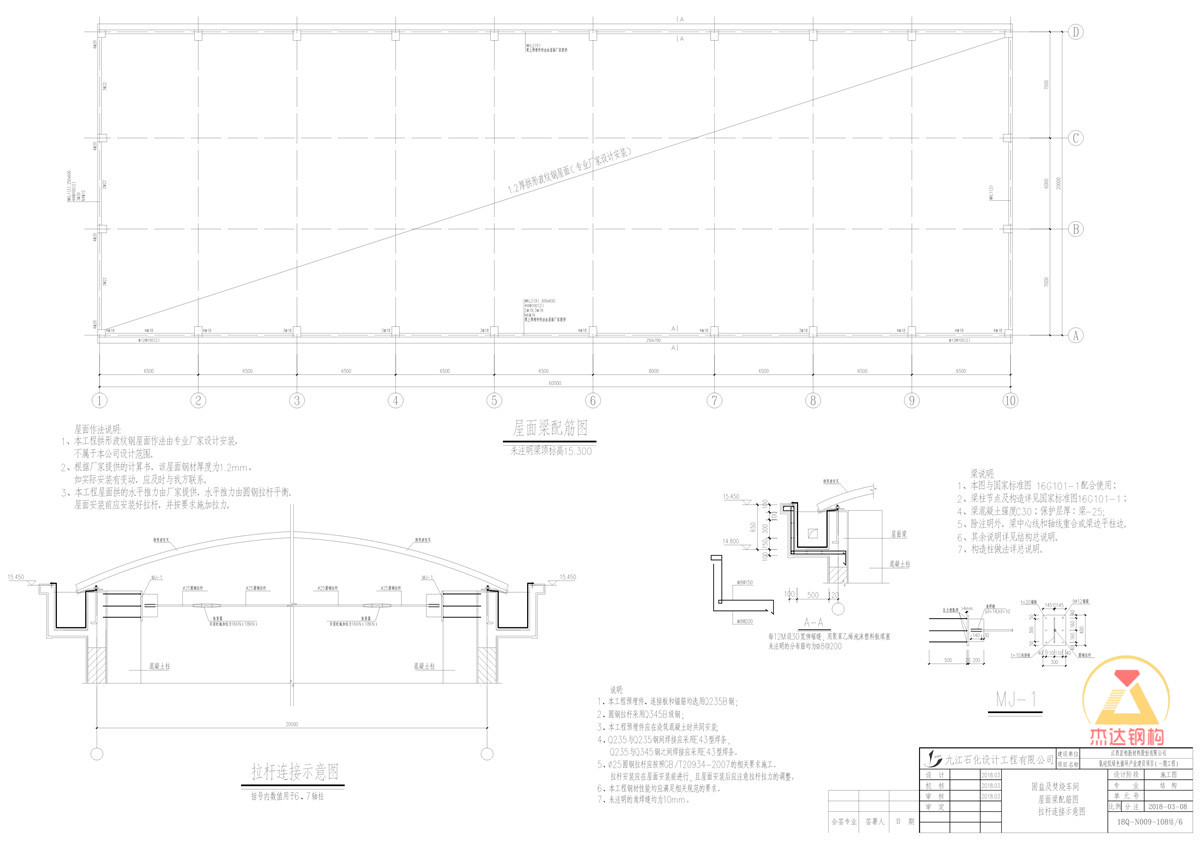

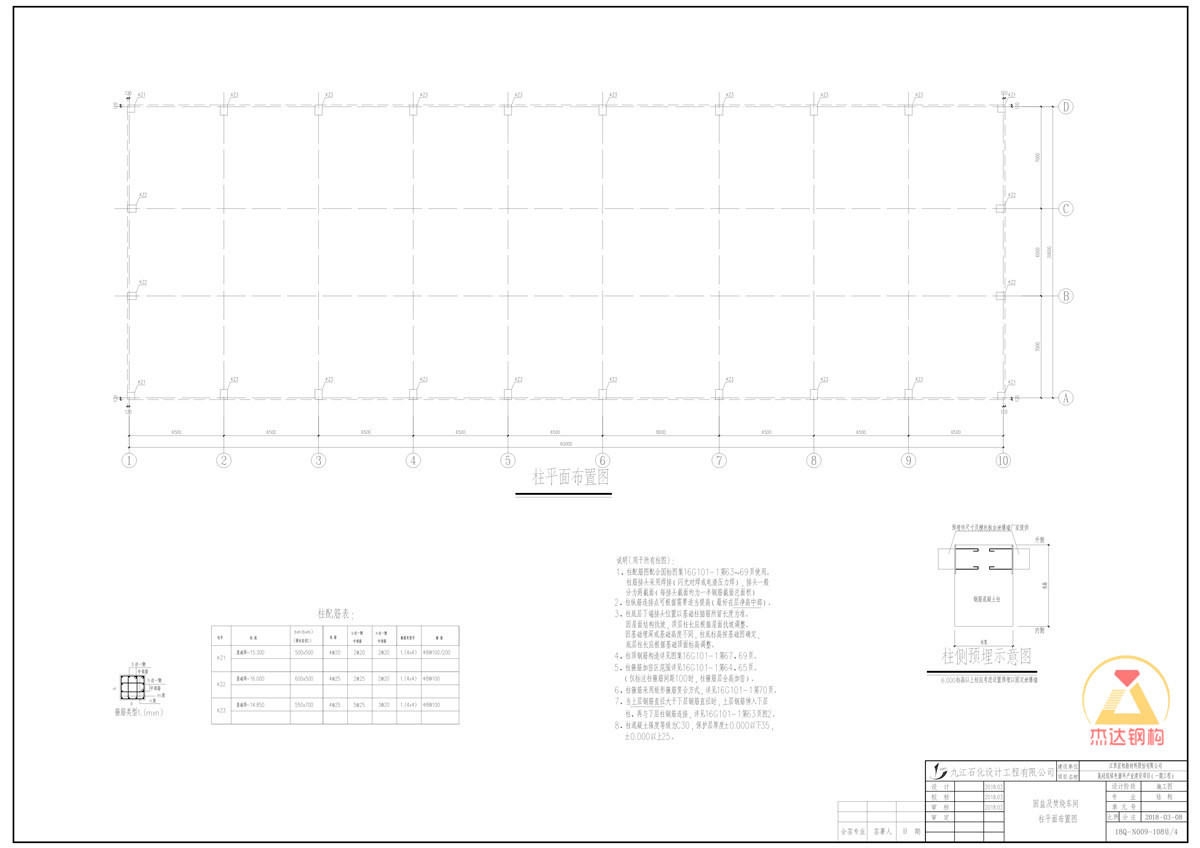

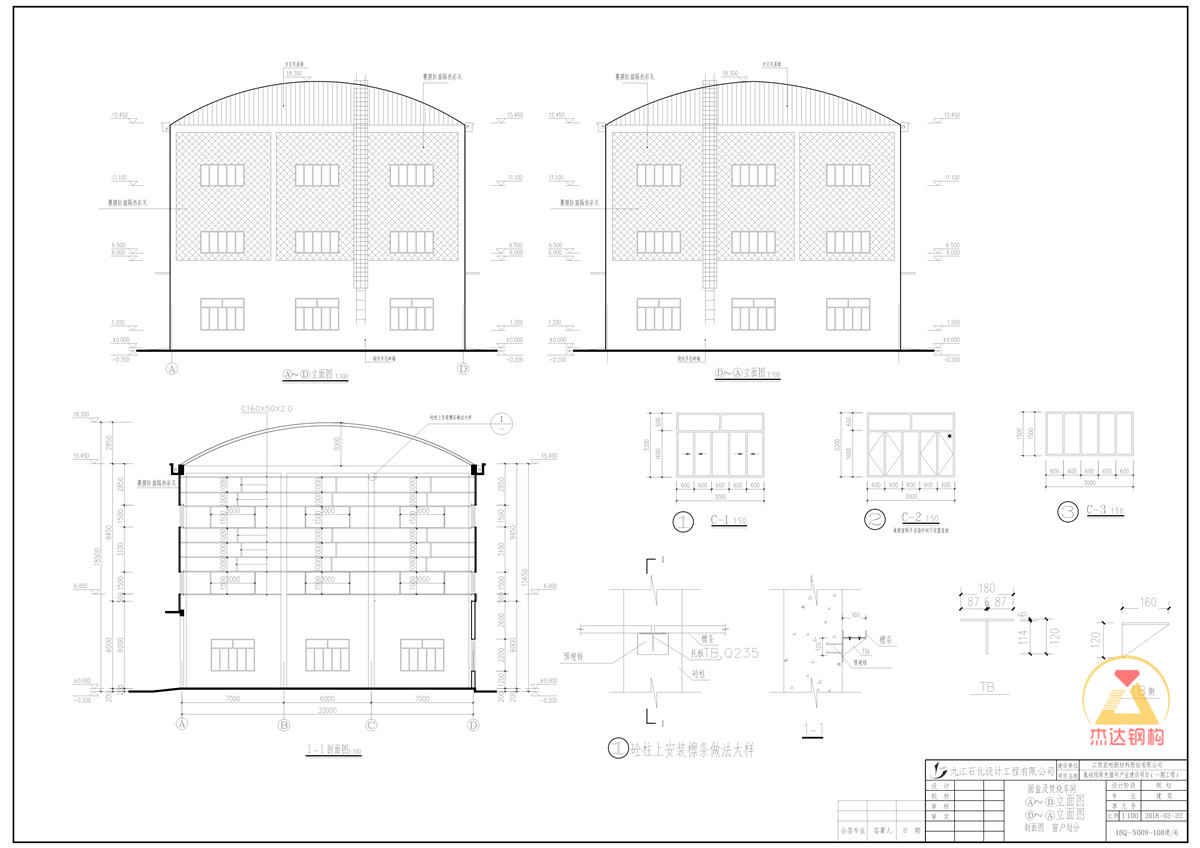

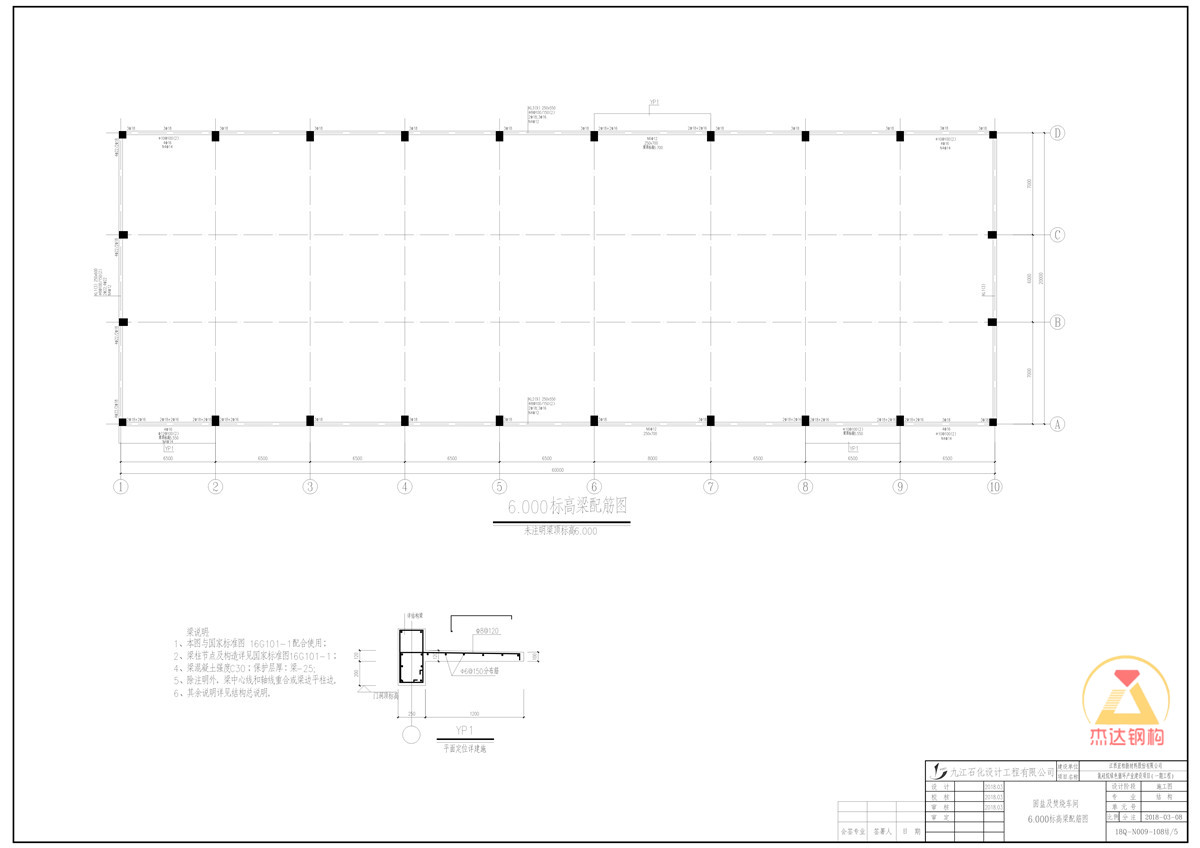

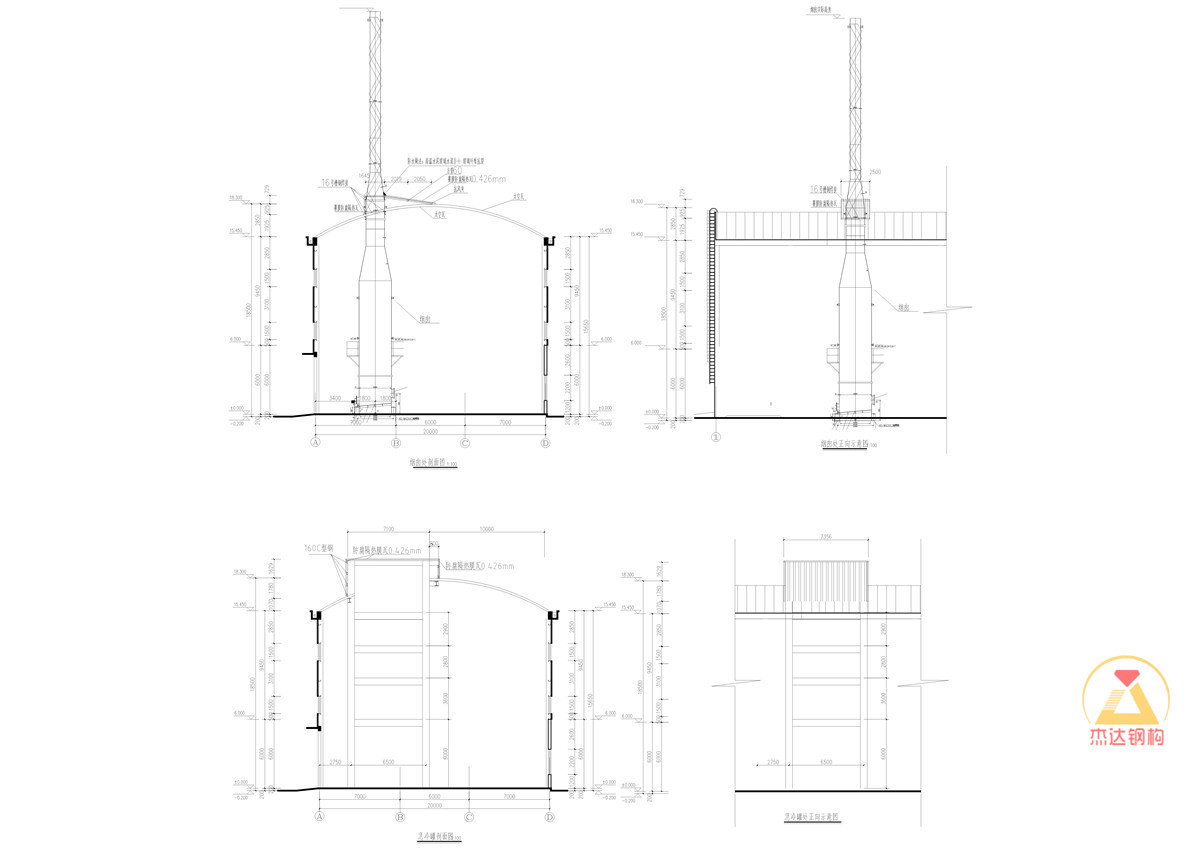

20米跨拱形屋顶图纸：

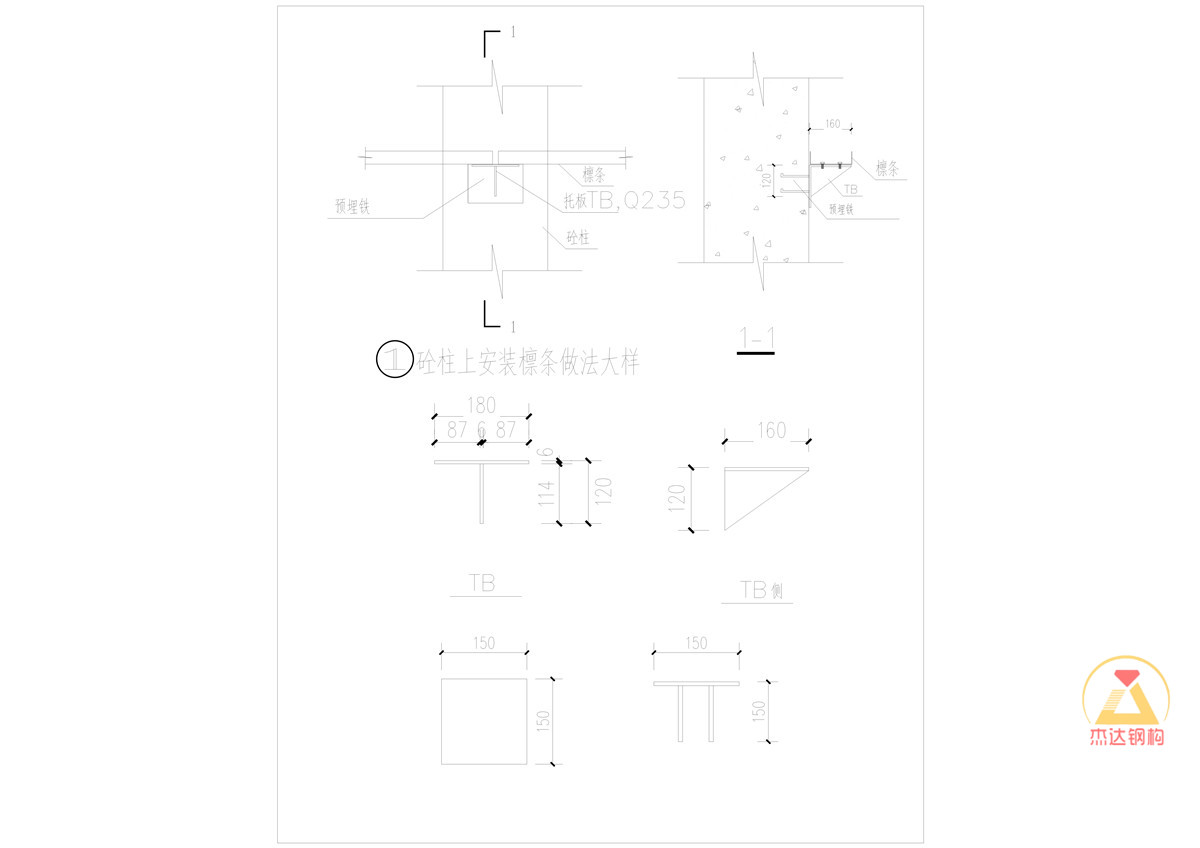

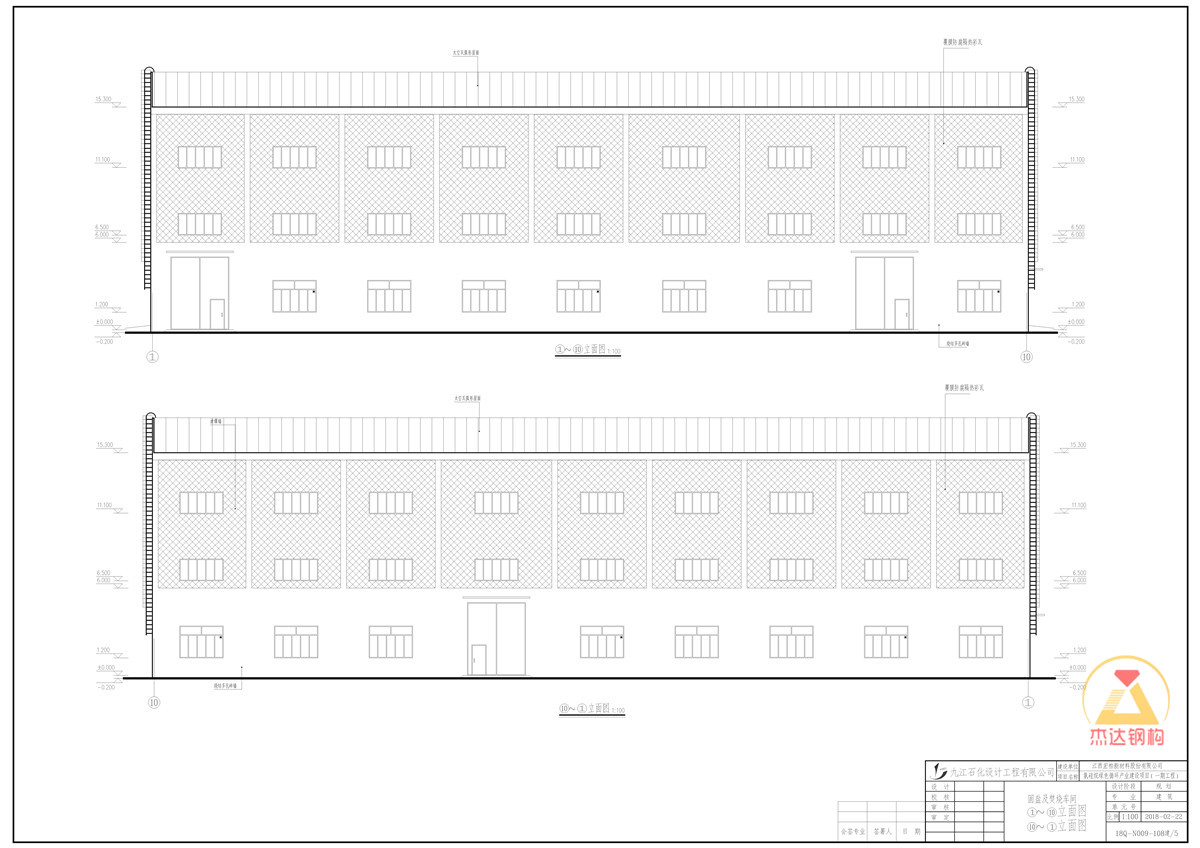

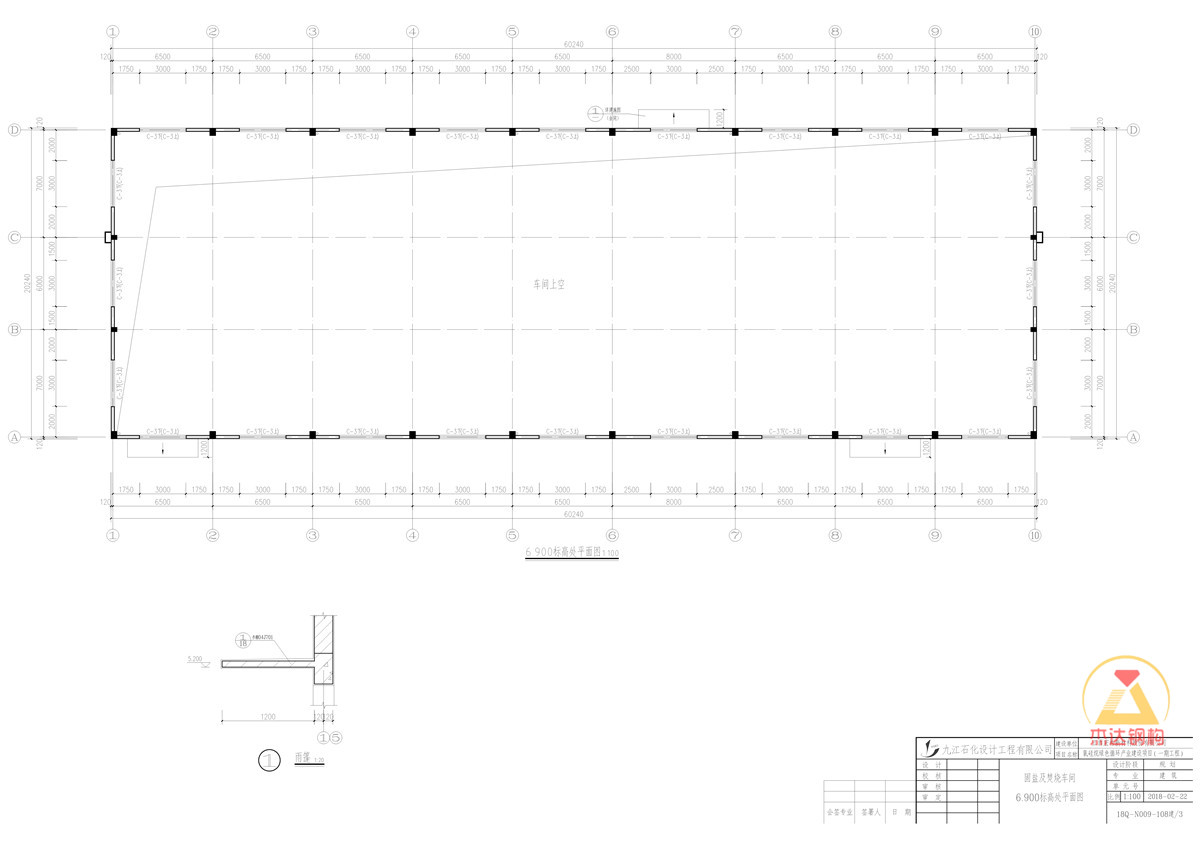

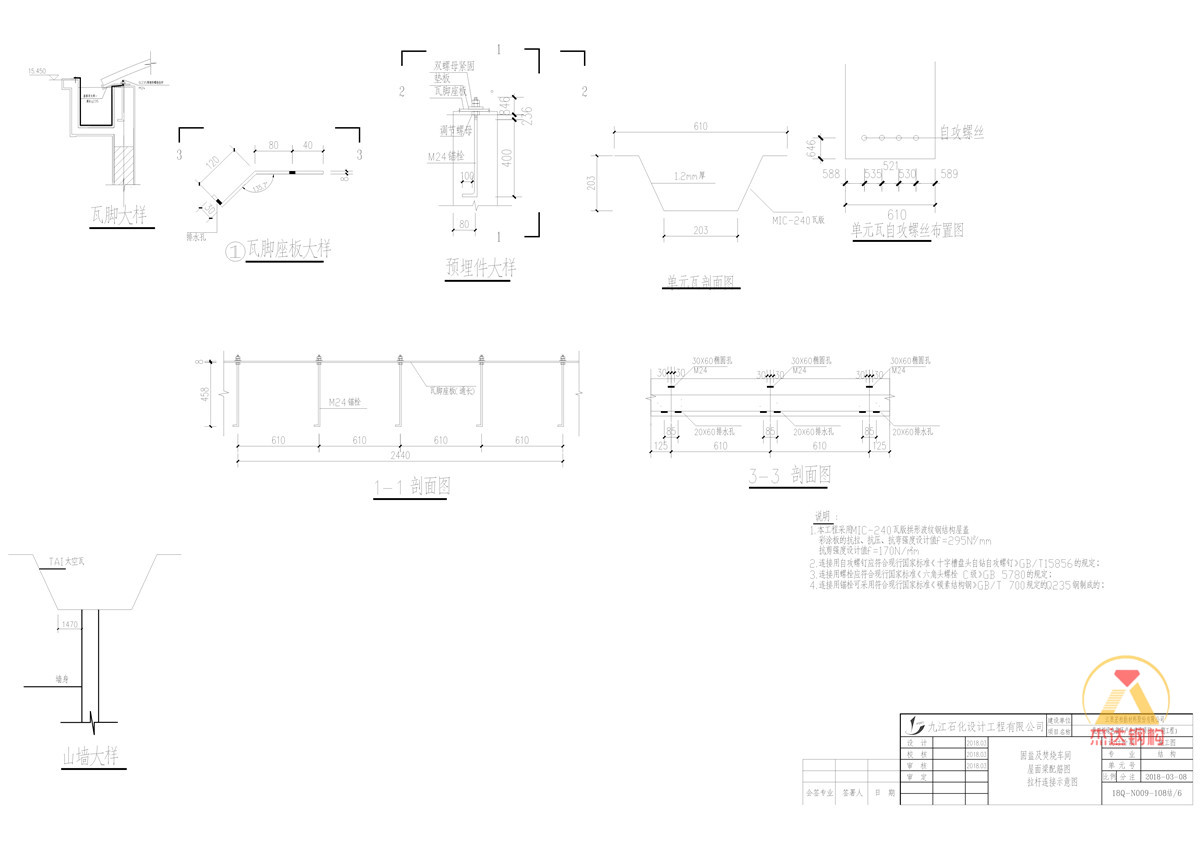

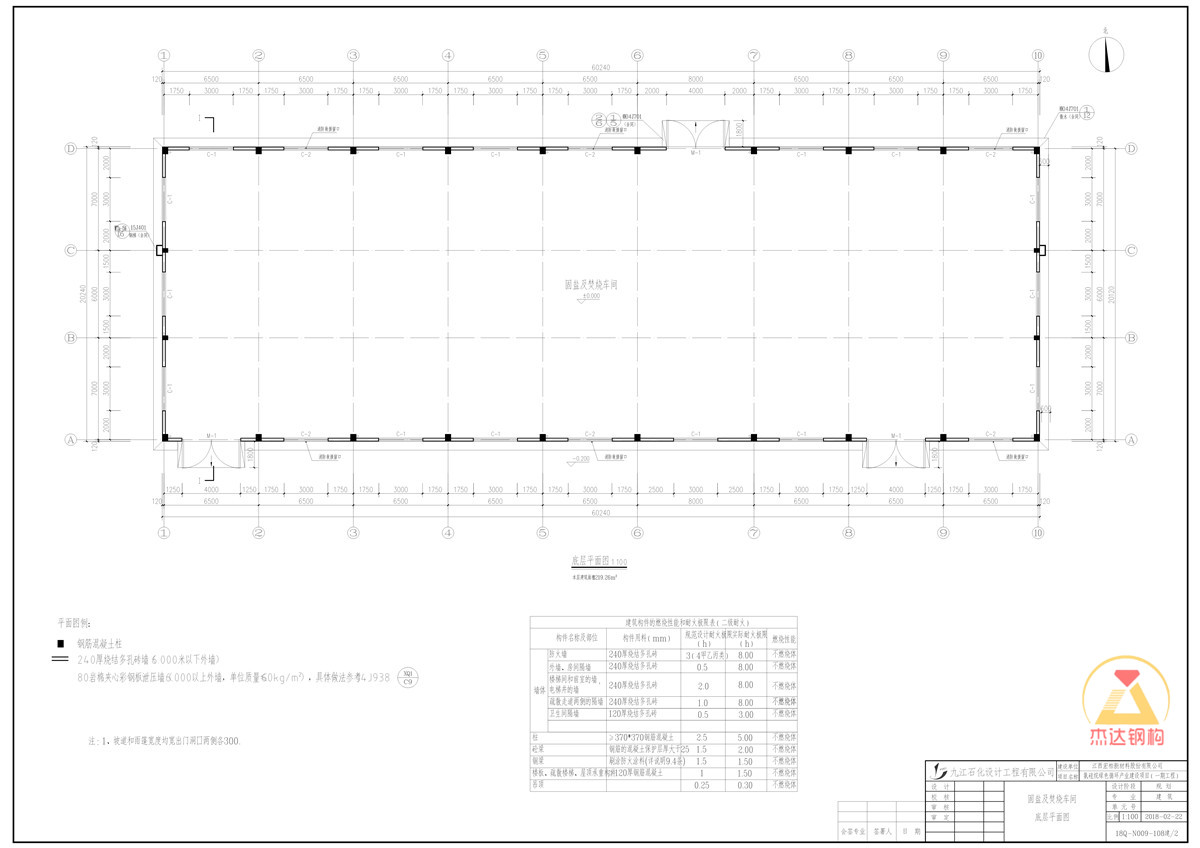

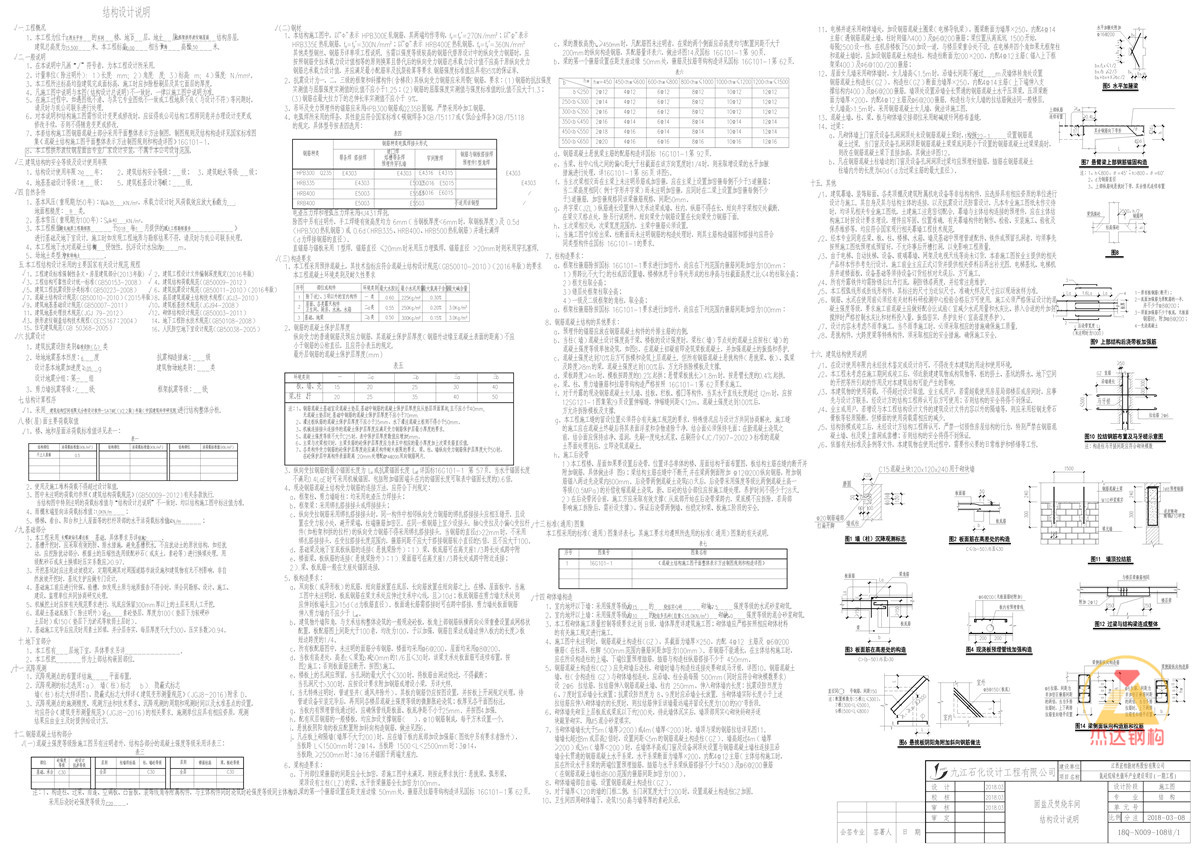

图纸中设计说明：

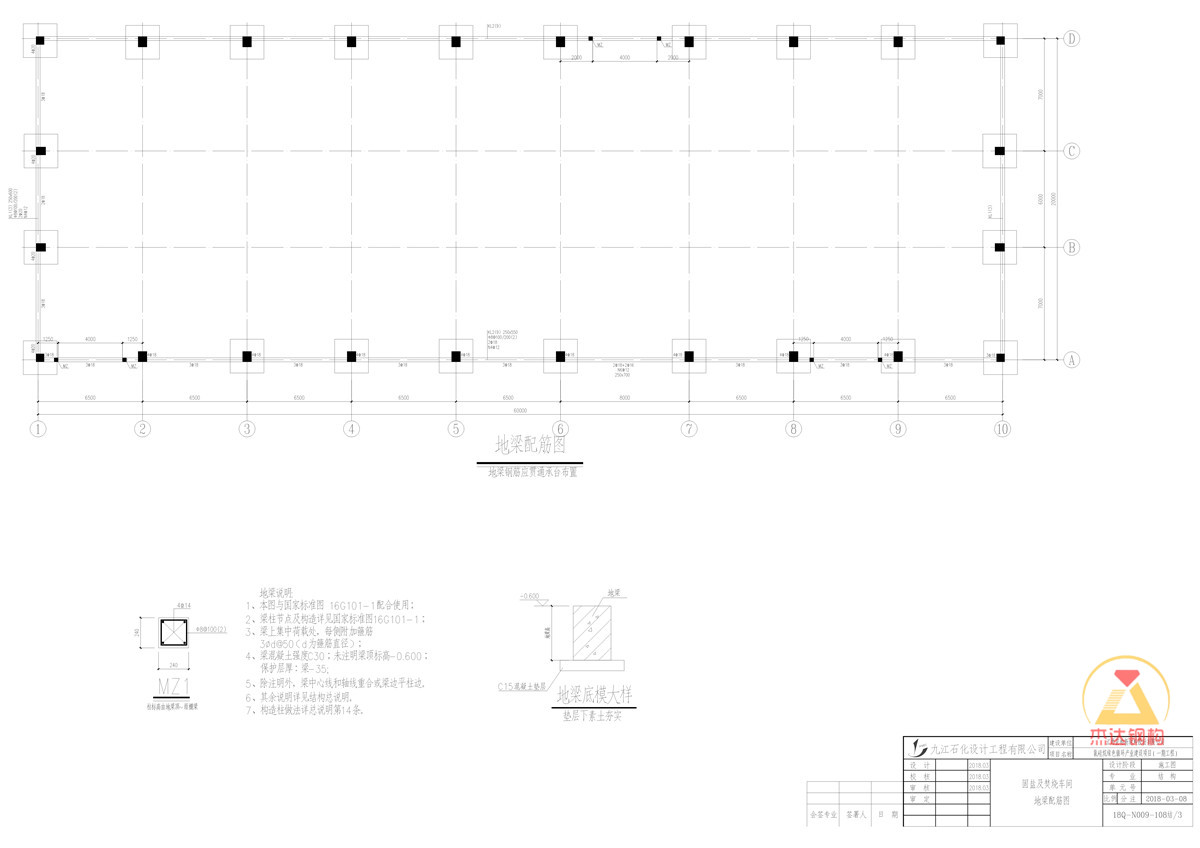

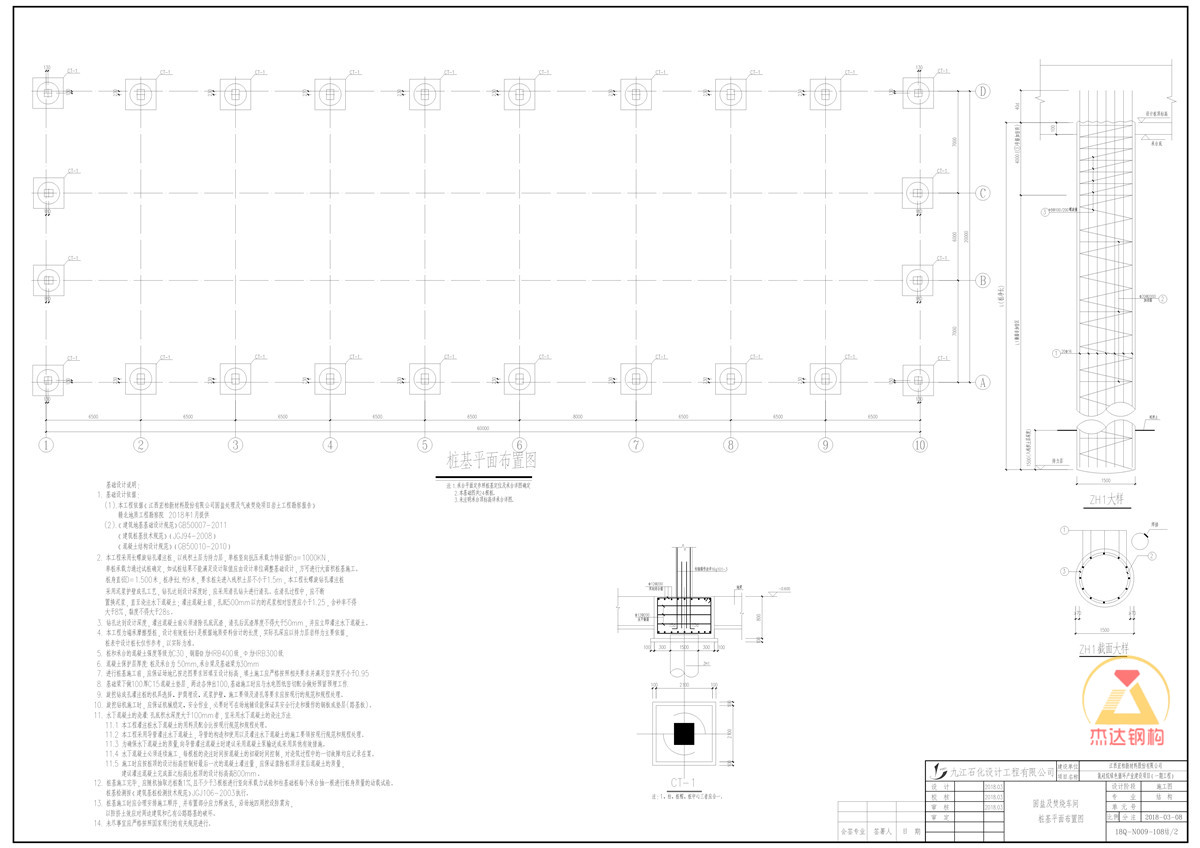

基础设计说明:基础设计依据:

(1).本工程依据江西宏柏新材料股份有限公司国盐处理及气液焚烧项目岩t工程勘察报告》

赣北地质工程勘察院2018年1月提供

(2),建筑地基基础设计规范>CB50007-2011

《建筑桩基技术规范》(JGJ94-2008)

混凝士结构设计规范》CB50010-2010)

2.本工程采用长螺流钻孔灌注桩以残积士层为特力层，单桩向抗压承载力待征值Ra=1000KN

单桩承载力通过试桩确定，如试桩结果不能满足设计取值应由设计单位调整基础设计，前进行大面积桩基施工.桩身直卻=1.500米桩净长约9米,要求桩尖进入残积士层不小于1,5m，本工程长螺旋钻孔灌注桩采用泥浆护壁成孔工艺,钻孔达到设计深度时,应采用清孔钻头进行清孔。在清孔过程中应不断置换泥浆直至说注水下混凝土;灌注混凝土前，孔底500mm以内的泥浆相对容度应小于1.25，含砂率不得大千8%、黏度不得大于28s,

3.钻孔达到设计深度，灌注混凝土前必须清除乱底沉渣，清孔后沉渣厚度不得大于50mm，并应立即灌注水下混凝土，4.本工程为端承摩擦型桩，设计有效桩长H是根据地质资料估计的长度，实际孔深应以持力层岩样为主要依据，症表中设计桩长仅作参考，以实际为准。

5.桩和承合的混凝上强度等级为C30,钢筋业为HRB400级，φ为HRB300级6.混凝上保护层厚度桩及承台为50mm,承合梁及基础梁为30nm

进行桩基施工前,应保证场地已按总图要求回填至设计标高，填土施工应严格按照相关要求并满足容实度不小于0.958.基础梁下做100厚C15混凝士垫层，两边各伸出100,基础施工时应与水电图纸密切概合做好预留预埋工作9.旋挖钻或孔灌注桩的机具选择。护简埋设。泥浆护壁、工要领及清孔等要求应按现行的规范和规程处理，

10.族挖钻机游工时，应保证机械稳定、安全作业，必要时可在场地辅设能保证其安全行走和操作的钢板或垫层(路基板)。11.水下混凝士的浇灌孔底积水深境大于100mm者，宜采用水下混凝t的浇注方法

11.1本工程灌注桩水F混烧土的用料及配合比按现行规范和规程处理，

1.2本工程采用导管灌注水下混凝土，导管的构造和使用以及灌注水下混凝土约施工要领按现行规范和规程处理。11.3为确保水下混频士的质量，向导管灌注混凝上时建议采用混凝士泵输迭或采用其他有效措施。

11.4水下混凝士必领连续施工，每根桩的浇注时间找混凝士的初凝时间控制，对浇就过程中的一切故障均应记录在案，11.5施工时立按桩项的设计标高控制好最后一次的混凝士灌注量，应保证凿除桩项浮浆后混凝士的质量，建议灌注混凝t完成面之标高比桩项的设计标高高800mm，

12.桩基站工完毕，应随机抽取总桩数1%且不少于了根在进行坚向承载力试验和柱基张桩每个承台抽一根进行在身质量的动载试险。桩基检测按《建航基桩检测技木规范JGJ106-2003执行。

13.桩基施工时应合理安排施工顺序,并布置部分应力释放孔，沿场地四周挖设防震沟，以防挤土效应对周边建筑和已有公路路基的破坏。14.未尽事宜应严格安照国家现行的有关规范进行，
