这是杰达钢构在河北张家口地区施工的污水处理厂的拱形波纹钢屋盖结构的计算书，这份拱形波纹钢屋盖计算书中所示的跨度是12米跨度的。
一般小跨度的拱形屋顶都不需要出计算书的，我们使用较厚的板材就可以了，而此次业主安全起见依旧要出一份计算书。
业主首先制作了下部的钢结构件，等待安装屋顶的时候才让我们出具计算书。
本份污水处理池拱形屋顶计算书的出具时间为2016年8月22日，下面由杰达钢构技术员吴仕宽分享一下该拱形波纹钢屋盖计算书的详细内容。

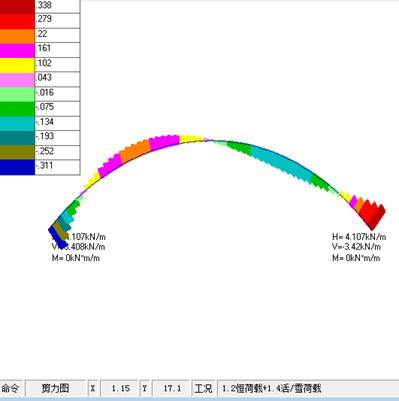

一、 12米跨度拱形屋顶剪力图

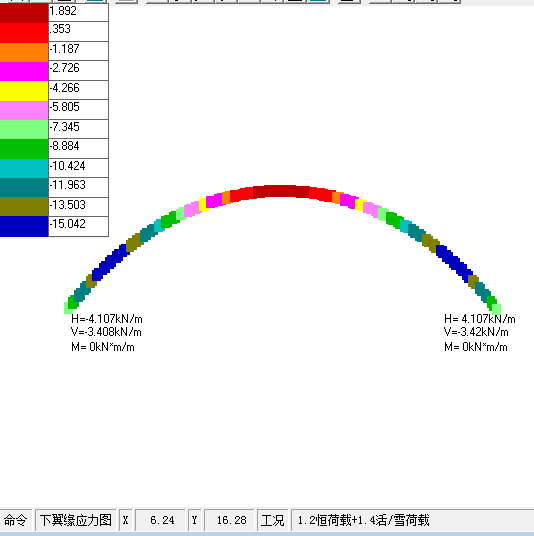

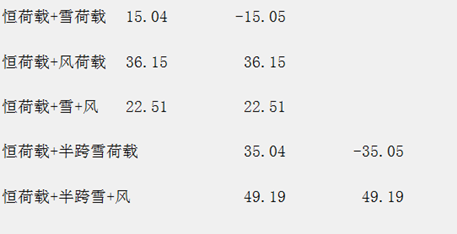

二、拱形屋顶上翼缘应力图
三、拱形屋顶下翼缘应力图
四、拱形屋顶应力比计算书
12米跨度拱形屋顶受力计算书详细计算过程：
工况：1.2恒荷载+1.4右半跨雪荷载
-----------------------------
最大应力比为:0.15
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 3.170 -0.612 0.000 -3.145 0.639 -0.117
02 3.160 -0.559 0.117 -3.136 0.587 -0.224
03 3.150 -0.507 0.224 -3.126 0.536 -0.321
04 3.139 -0.456 0.321 -3.116 0.485 -0.409
05 3.127 -0.406 0.409 -3.105 0.436 -0.487
06 3.115 -0.357 0.487 -3.093 0.387 -0.556
07 3.102 -0.308 0.556 -3.081 0.339 -0.617
08 3.089 -0.261 0.617 -3.069 0.292 -0.668
09 3.075 -0.214 0.668 -3.056 0.245 -0.711
10 3.061 -0.168 0.711 -3.043 0.200 -0.745
11 3.047 -0.123 0.745 -3.029 0.155 -0.771
12 3.032 -0.078 0.771 -3.016 0.111 -0.789
13 3.017 -0.035 0.789 -3.002 0.068 -0.799
14 3.002 0.008 0.799 -2.987 0.026 -0.800
15 2.987 0.050 0.800 -2.973 -0.016 -0.794
16 2.971 0.091 0.794 -2.958 -0.057 -0.780
17 2.956 0.132 0.780 -2.943 -0.097 -0.759
18 2.940 0.171 0.759 -2.928 -0.136 -0.731
19 2.924 0.211 0.731 -2.913 -0.175 -0.695
20 2.908 0.249 0.695 -2.898 -0.213 -0.652
21 2.892 0.287 0.652 -2.883 -0.251 -0.602
22 2.876 0.324 0.602 -2.868 -0.288 -0.545
23 2.860 0.360 0.545 -2.853 -0.324 -0.481
24 2.844 0.396 0.481 -2.837 -0.360 -0.411
25 2.827 0.432 0.411 -2.822 -0.395 -0.334
26 2.811 0.467 0.334 -2.807 -0.430 -0.250
27 2.795 0.501 0.250 -2.792 -0.464 -0.160
28 2.779 0.535 0.160 -2.777 -0.498 -0.064
29 2.764 0.568 0.064 -2.762 -0.531 0.039
30 2.748 0.601 -0.039 -2.747 -0.564 0.147
31 2.733 0.548 -0.147 -2.734 -0.512 0.246
32 2.723 0.496 -0.246 -2.724 -0.459 0.335
33 2.717 0.443 -0.335 -2.720 -0.406 0.414
34 2.716 0.391 -0.414 -2.719 -0.354 0.484
35 2.719 0.339 -0.484 -2.723 -0.302 0.543
36 2.726 0.287 -0.543 -2.732 -0.251 0.594
37 2.738 0.237 -0.594 -2.744 -0.201 0.635
38 2.754 0.188 -0.635 -2.761 -0.152 0.666
39 2.774 0.141 -0.666 -2.782 -0.104 0.689
40 2.798 0.095 -0.689 -2.807 -0.059 0.704
41 2.826 0.050 -0.704 -2.836 -0.015 0.710
42 2.858 0.009 -0.710 -2.869 0.027 0.708
43 2.894 -0.031 -0.708 -2.905 0.066 0.699
44 2.933 -0.068 -0.699 -2.946 0.103 0.683
45 2.976 -0.103 -0.683 -2.989 0.137 0.661
46 3.022 -0.134 -0.661 -3.036 0.168 0.633
47 3.071 -0.163 -0.633 -3.086 0.196 0.599
48 3.123 -0.188 -0.599 -3.139 0.221 0.561
49 3.178 -0.210 -0.561 -3.195 0.243 0.519
50 3.236 -0.228 -0.519 -3.253 0.260 0.474
51 3.296 -0.242 -0.474 -3.314 0.274 0.426
52 3.358 -0.253 -0.426 -3.377 0.284 0.376
53 3.422 -0.259 -0.376 -3.442 0.290 0.324
54 3.488 -0.261 -0.324 -3.509 0.292 0.273
55 3.556 -0.260 -0.273 -3.578 0.290 0.222
56 3.625 -0.254 -0.222 -3.647 0.283 0.171
57 3.695 -0.243 -0.171 -3.718 0.272 0.123
58 3.766 -0.228 -0.123 -3.790 0.256 0.078
59 3.838 -0.208 -0.078 -3.862 0.236 0.037
60 3.910 -0.184 -0.037 -3.935 0.211 0.000
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0022
02 -0.280 0.295 0.0022
03 -0.548 0.593 0.0022
04 -0.802 0.889 0.0021
05 -1.037 1.180 0.002
06 -1.253 1.460 0.0019
07 -1.448 1.725 0.0017
08 -1.621 1.973 0.0016
09 -1.770 2.198 0.0014
10 -1.896 2.399 0.0012
11 -2.000 2.573 0.001
12 -2.081 2.716 0.0008
13 -2.142 2.827 0.0006
14 -2.182 2.904 0.0004
15 -2.205 2.946 0.0001
16 -2.211 2.951 -0.0001
17 -2.203 2.919 -0.0003
18 -2.182 2.851 -0.0005
19 -2.151 2.746 -0.0007
20 -2.113 2.605 -0.0009
21 -2.068 2.430 -0.0011
22 -2.021 2.222 -0.0012
23 -1.972 1.984 -0.0014
24 -1.925 1.718 -0.0015
25 -1.880 1.428 -0.0017
26 -1.840 1.116 -0.0018
27 -1.805 0.787 -0.0018
28 -1.778 0.444 -0.0019
29 -1.759 0.093 -0.0019
30 -1.749 -0.261 -0.0019
31 -1.748 -0.613 -0.0019
32 -1.756 -0.958 -0.0018
33 -1.772 -1.291 -0.0018
34 -1.795 -1.606 -0.0017
35 -1.824 -1.900 -0.0015
36 -1.859 -2.169 -0.0014
37 -1.896 -2.410 -0.0012
38 -1.934 -2.621 -0.0011
39 -1.972 -2.800 -0.0009
40 -2.007 -2.945 -0.0007
41 -2.038 -3.056 -0.0005
42 -2.062 -3.132 -0.0003
43 -2.078 -3.174 -0.0001
44 -2.085 -3.181 0.000
45 -2.079 -3.156 0.0002
46 -2.061 -3.098 0.0004
47 -2.029 -3.011 0.0006
48 -1.981 -2.896 0.0008
49 -1.919 -2.754 0.0009
50 -1.839 -2.590 0.0011
51 -1.744 -2.404 0.0012
52 -1.632 -2.201 0.0013
53 -1.504 -1.982 0.0014
54 -1.360 -1.751 0.0015
55 -1.202 -1.510 0.0016
56 -1.030 -1.262 0.0017
57 -0.844 -1.009 0.0017
58 -0.647 -0.755 0.0018
59 -0.440 -0.500 0.0018
60 -0.224 -0.248 0.0018
61 0.000 0.000 0.0018
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.740 -1.708 0.000 2.740 -2.832 0.000
工况：1.2恒荷载+1.4左半跨雪荷载
-----------------------------
最大应力比为:0.15
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 3.935 0.211 0.000 -3.910 -0.184 0.037
02 3.862 0.236 -0.037 -3.838 -0.208 0.078
03 3.790 0.256 -0.078 -3.766 -0.228 0.123
04 3.718 0.272 -0.123 -3.695 -0.243 0.171
05 3.647 0.283 -0.171 -3.625 -0.254 0.222
06 3.578 0.290 -0.222 -3.556 -0.260 0.273
07 3.509 0.292 -0.273 -3.488 -0.261 0.324
08 3.442 0.290 -0.324 -3.422 -0.259 0.376
09 3.377 0.284 -0.376 -3.358 -0.253 0.426
10 3.314 0.274 -0.426 -3.296 -0.242 0.474
11 3.253 0.260 -0.474 -3.236 -0.228 0.519
12 3.195 0.243 -0.519 -3.178 -0.210 0.561
13 3.139 0.221 -0.561 -3.123 -0.188 0.599
14 3.086 0.196 -0.599 -3.071 -0.163 0.633
15 3.036 0.168 -0.633 -3.022 -0.134 0.661
16 2.989 0.137 -0.661 -2.976 -0.103 0.683
17 2.946 0.103 -0.683 -2.933 -0.068 0.699
18 2.905 0.066 -0.699 -2.894 -0.031 0.708
19 2.869 0.027 -0.708 -2.858 0.009 0.710
20 2.836 -0.015 -0.710 -2.826 0.050 0.704
21 2.807 -0.059 -0.704 -2.798 0.095 0.689
22 2.782 -0.104 -0.689 -2.774 0.141 0.666
23 2.761 -0.152 -0.666 -2.754 0.188 0.635
24 2.744 -0.201 -0.635 -2.738 0.237 0.594
25 2.732 -0.251 -0.594 -2.726 0.287 0.543
26 2.723 -0.302 -0.543 -2.719 0.339 0.484
27 2.719 -0.354 -0.484 -2.716 0.391 0.414
28 2.720 -0.406 -0.414 -2.717 0.443 0.335
29 2.724 -0.459 -0.335 -2.723 0.496 0.246
30 2.734 -0.512 -0.246 -2.733 0.548 0.147
31 2.747 -0.564 -0.147 -2.748 0.601 0.039
32 2.762 -0.531 -0.039 -2.764 0.568 -0.064
33 2.777 -0.498 0.064 -2.779 0.535 -0.160
34 2.792 -0.464 0.160 -2.795 0.501 -0.250
35 2.807 -0.430 0.250 -2.811 0.467 -0.334
36 2.822 -0.395 0.334 -2.827 0.432 -0.411
37 2.837 -0.360 0.411 -2.844 0.396 -0.481
38 2.853 -0.324 0.481 -2.860 0.360 -0.545
39 2.868 -0.288 0.545 -2.876 0.324 -0.602
40 2.883 -0.251 0.602 -2.892 0.287 -0.652
41 2.898 -0.213 0.652 -2.908 0.249 -0.695
42 2.913 -0.175 0.695 -2.924 0.211 -0.731
43 2.928 -0.136 0.731 -2.940 0.171 -0.759
44 2.943 -0.097 0.759 -2.956 0.132 -0.780
45 2.958 -0.057 0.780 -2.971 0.091 -0.794
46 2.973 -0.016 0.794 -2.987 0.050 -0.800
47 2.987 0.026 0.800 -3.002 0.008 -0.799
48 3.002 0.068 0.799 -3.017 -0.035 -0.789
49 3.016 0.111 0.789 -3.032 -0.078 -0.771
50 3.029 0.155 0.771 -3.047 -0.123 -0.745
51 3.043 0.200 0.745 -3.061 -0.168 -0.711
52 3.056 0.245 0.711 -3.075 -0.214 -0.668
53 3.069 0.292 0.668 -3.089 -0.261 -0.617
54 3.081 0.339 0.617 -3.102 -0.308 -0.556
55 3.093 0.387 0.556 -3.115 -0.357 -0.487
56 3.105 0.436 0.487 -3.127 -0.406 -0.409
57 3.116 0.485 0.409 -3.139 -0.456 -0.321
58 3.126 0.536 0.321 -3.150 -0.507 -0.224
59 3.136 0.587 0.224 -3.160 -0.559 -0.117
60 3.145 0.639 0.117 -3.170 -0.612 0.000
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 -0.0018
02 0.223 -0.248 -0.0018
03 0.439 -0.500 -0.0018
04 0.646 -0.755 -0.0018
05 0.843 -1.009 -0.0017
06 1.029 -1.262 -0.0017
07 1.201 -1.510 -0.0016
08 1.359 -1.751 -0.0015
09 1.503 -1.982 -0.0014
10 1.631 -2.201 -0.0013
11 1.743 -2.404 -0.0012
12 1.838 -2.590 -0.0011
13 1.918 -2.754 -0.0009
14 1.980 -2.896 -0.0008
15 2.028 -3.011 -0.0006
16 2.060 -3.098 -0.0004
17 2.078 -3.156 -0.0002
18 2.084 -3.181 0.000
19 2.077 -3.174 0.0001
20 2.061 -3.132 0.0003
21 2.037 -3.056 0.0005
22 2.006 -2.945 0.0007
23 1.971 -2.800 0.0009
24 1.933 -2.621 0.0011
25 1.895 -2.410 0.0012
26 1.858 -2.169 0.0014
27 1.823 -1.900 0.0015
28 1.794 -1.606 0.0017
29 1.771 -1.291 0.0018
30 1.755 -0.958 0.0018
31 1.747 -0.613 0.0019
32 1.748 -0.261 0.0019
33 1.758 0.093 0.0019
34 1.777 0.444 0.0019
35 1.804 0.787 0.0018
36 1.839 1.116 0.0018
37 1.879 1.428 0.0017
38 1.924 1.718 0.0015
39 1.971 1.984 0.0014
40 2.020 2.222 0.0012
41 2.067 2.430 0.0011
42 2.112 2.605 0.0009
43 2.150 2.746 0.0007
44 2.181 2.851 0.0005
45 2.202 2.919 0.0003
46 2.210 2.951 0.0001
47 2.204 2.946 -0.0001
48 2.181 2.904 -0.0004
49 2.141 2.827 -0.0006
50 2.080 2.716 -0.0008
51 1.999 2.573 -0.001
52 1.895 2.399 -0.0012
53 1.769 2.198 -0.0014
54 1.620 1.973 -0.0016
55 1.447 1.725 -0.0017
56 1.252 1.460 -0.0019
57 1.036 1.180 -0.002
58 0.801 0.889 -0.0021
59 0.547 0.593 -0.0022
60 0.279 0.295 -0.0022
61 0.000 0.000 -0.0022
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.740 -2.832 0.000 2.740 -1.708 0.000
工况：1.2恒荷载+1.26（右风荷载+活/雪荷载）
----------------------------------------
最大应力比为:0.10
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 1.484 -0.261 0.000 -1.459 0.219 -0.045
02 1.426 -0.224 0.045 -1.402 0.183 -0.083
03 1.369 -0.192 0.083 -1.345 0.151 -0.114
04 1.311 -0.163 0.114 -1.288 0.123 -0.141
05 1.255 -0.139 0.141 -1.232 0.099 -0.163
06 1.199 -0.118 0.163 -1.177 0.079 -0.181
07 1.144 -0.101 0.181 -1.123 0.063 -0.196
08 1.090 -0.088 0.196 -1.070 0.050 -0.209
09 1.037 -0.078 0.209 -1.018 0.041 -0.220
10 0.986 -0.072 0.220 -0.967 0.035 -0.230
11 0.936 -0.070 0.230 -0.919 0.033 -0.239
12 0.888 -0.070 0.239 -0.872 0.034 -0.248
13 0.843 -0.074 0.248 -0.827 0.038 -0.259
14 0.799 -0.081 0.259 -0.784 0.046 -0.270
15 0.758 -0.091 0.270 -0.744 0.056 -0.284
16 0.720 -0.103 0.284 -0.707 0.027 -0.295
17 0.683 -0.077 0.295 -0.670 0.001 -0.302
18 0.648 -0.053 0.302 -0.636 -0.022 -0.305
19 0.614 -0.031 0.305 -0.604 -0.044 -0.304
20 0.583 -0.012 0.304 -0.573 -0.063 -0.299
21 0.554 0.006 0.299 -0.545 -0.080 -0.291
22 0.527 0.021 0.291 -0.519 -0.095 -0.280
23 0.502 0.035 0.280 -0.495 -0.109 -0.267
24 0.480 0.048 0.267 -0.474 -0.121 -0.251
25 0.460 0.059 0.251 -0.455 -0.132 -0.234
26 0.443 0.069 0.234 -0.439 -0.142 -0.214
27 0.428 0.078 0.214 -0.425 -0.151 -0.193
28 0.416 0.086 0.193 -0.414 -0.159 -0.170
29 0.407 0.094 0.170 -0.405 -0.167 -0.146
30 0.400 0.101 0.146 -0.400 -0.174 -0.121
31 0.396 0.108 0.121 -0.396 -0.181 -0.095
32 0.395 0.115 0.095 -0.396 -0.189 -0.067
33 0.396 0.122 0.067 -0.398 -0.196 -0.037
34 0.400 0.130 0.037 -0.403 -0.204 -0.007
35 0.407 0.138 0.007 -0.411 -0.212 0.025
36 0.416 0.147 -0.025 -0.421 -0.221 0.059
37 0.428 0.157 -0.059 -0.434 -0.231 0.095
38 0.442 0.168 -0.095 -0.449 -0.242 0.132
39 0.459 0.180 -0.132 -0.467 -0.255 0.172
40 0.478 0.194 -0.172 -0.487 -0.269 0.215
41 0.499 0.209 -0.215 -0.509 -0.284 0.260
42 0.523 0.227 -0.260 -0.533 -0.302 0.308
43 0.548 0.246 -0.308 -0.560 -0.321 0.360
44 0.576 0.267 -0.360 -0.588 -0.343 0.416
45 0.605 0.291 -0.416 -0.618 -0.366 0.476
46 0.636 0.316 -0.476 -0.650 -0.282 0.531
47 0.671 0.234 -0.531 -0.686 -0.201 0.571
48 0.711 0.155 -0.571 -0.727 -0.122 0.597
49 0.755 0.079 -0.597 -0.771 -0.046 0.608
50 0.802 0.006 -0.608 -0.820 0.027 0.606
51 0.853 -0.064 -0.606 -0.872 0.096 0.591
52 0.908 -0.130 -0.591 -0.927 0.162 0.565
53 0.966 -0.193 -0.565 -0.986 0.224 0.526
54 1.027 -0.252 -0.526 -1.048 0.282 0.477
55 1.091 -0.306 -0.477 -1.113 0.337 0.418
56 1.158 -0.357 -0.418 -1.180 0.387 0.350
57 1.227 -0.404 -0.350 -1.250 0.433 0.273
58 1.299 -0.447 -0.273 -1.323 0.475 0.189
59 1.373 -0.485 -0.189 -1.397 0.512 0.097
60 1.448 -0.518 -0.097 -1.474 0.545 0.000
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0009
02 -0.119 0.125 0.0009
03 -0.233 0.252 0.0009
04 -0.342 0.378 0.0009
05 -0.443 0.503 0.0009
06 -0.537 0.625 0.0008
07 -0.622 0.742 0.0008
08 -0.700 0.854 0.0007
09 -0.769 0.959 0.0007
10 -0.831 1.058 0.0006
11 -0.884 1.148 0.0005
12 -0.929 1.229 0.0005
13 -0.966 1.301 0.0004
14 -0.997 1.363 0.0003
15 -1.020 1.413 0.0003
16 -1.037 1.451 0.0002
17 -1.047 1.476 0.0001
18 -1.052 1.487 0.000
19 -1.052 1.484 -0.0001
20 -1.047 1.466 -0.0001
21 -1.039 1.433 -0.0002
22 -1.028 1.385 -0.0003
23 -1.015 1.322 -0.0004
24 -1.001 1.245 -0.0005
25 -0.986 1.154 -0.0005
26 -0.972 1.050 -0.0006
27 -0.959 0.934 -0.0007
28 -0.948 0.807 -0.0007
29 -0.940 0.670 -0.0008
30 -0.935 0.524 -0.0008
31 -0.934 0.370 -0.0009
32 -0.936 0.210 -0.0009
33 -0.943 0.046 -0.0009
34 -0.954 -0.122 -0.0009
35 -0.970 -0.292 -0.0009
36 -0.990 -0.461 -0.0009
37 -1.014 -0.629 -0.0009
38 -1.042 -0.793 -0.0009
39 -1.073 -0.952 -0.0009
40 -1.106 -1.104 -0.0008
41 -1.142 -1.246 -0.0008
42 -1.178 -1.377 -0.0007
43 -1.214 -1.494 -0.0006
44 -1.248 -1.595 -0.0005
45 -1.279 -1.678 -0.0004
46 -1.304 -1.741 -0.0003
47 -1.321 -1.781 -0.0002
48 -1.328 -1.796 0.000
49 -1.324 -1.785 0.0001
50 -1.306 -1.746 0.0003
51 -1.272 -1.681 0.0005
52 -1.221 -1.591 0.0006
53 -1.152 -1.475 0.0008
54 -1.066 -1.338 0.001
55 -0.960 -1.181 0.0011
56 -0.837 -1.007 0.0012
57 -0.697 -0.819 0.0013
58 -0.541 -0.620 0.0014
59 -0.371 -0.415 0.0015
60 -0.190 -0.207 0.0015
61 0.000 0.000 0.0015
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.265 -0.836 0.000 0.709 -1.430 0.000
工况：1.2恒荷载+1.26（右风荷载+左半跨雪荷载）
-------------------------------------------
最大应力比为:0.07
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 0.241 0.210 0.000 -0.216 -0.251 0.043
02 0.172 0.214 -0.042 -0.148 -0.256 0.086
03 0.104 0.215 -0.086 -0.080 -0.256 0.130
04 0.037 0.211 -0.130 -0.014 -0.251 0.173
05 -0.029 0.203 -0.173 0.051 -0.243 0.215
06 -0.093 0.191 -0.215 0.115 -0.230 0.254
07 -0.156 0.175 -0.254 0.177 -0.214 0.291
08 -0.216 0.156 -0.291 0.236 -0.194 0.323
09 -0.275 0.132 -0.323 0.294 -0.169 0.352
10 -0.331 0.105 -0.352 0.349 -0.142 0.375
11 -0.385 0.074 -0.375 0.402 -0.110 0.392
12 -0.436 0.040 -0.392 0.452 -0.076 0.403
13 -0.484 0.002 -0.403 0.499 -0.038 0.407
14 -0.528 -0.038 -0.407 0.543 0.003 0.404
15 -0.570 -0.082 -0.404 0.584 0.047 0.392
16 -0.608 -0.128 -0.392 0.622 0.052 0.376
17 -0.644 -0.135 -0.376 0.657 0.059 0.358
18 -0.678 -0.145 -0.358 0.689 0.070 0.339
19 -0.708 -0.157 -0.339 0.719 0.082 0.317
20 -0.736 -0.171 -0.317 0.746 0.096 0.292
21 -0.761 -0.187 -0.292 0.769 0.112 0.264
22 -0.782 -0.205 -0.264 0.790 0.130 0.233
23 -0.801 -0.224 -0.233 0.808 0.150 0.198
24 -0.816 -0.244 -0.198 0.822 0.170 0.160
25 -0.828 -0.266 -0.160 0.833 0.192 0.117
26 -0.837 -0.289 -0.117 0.841 0.215 0.070
27 -0.842 -0.312 -0.070 0.845 0.238 0.019
28 -0.844 -0.336 -0.019 0.846 0.262 -0.037
29 -0.842 -0.360 0.037 0.843 0.286 -0.098
30 -0.837 -0.384 0.098 0.837 0.311 -0.163
31 -0.828 -0.408 0.163 0.828 0.335 -0.232
32 -0.819 -0.356 0.232 0.818 0.282 -0.292
33 -0.810 -0.303 0.292 0.808 0.229 -0.342
34 -0.802 -0.250 0.342 0.798 0.176 -0.382
35 -0.794 -0.196 0.382 0.789 0.123 -0.412
36 -0.786 -0.143 0.412 0.781 0.069 -0.433
37 -0.779 -0.089 0.433 0.773 0.015 -0.443
38 -0.772 -0.034 0.443 0.765 -0.040 -0.443
39 -0.766 0.021 0.443 0.758 -0.095 -0.433
40 -0.760 0.076 0.433 0.751 -0.150 -0.413
41 -0.755 0.131 0.413 0.745 -0.206 -0.382
42 -0.750 0.187 0.382 0.740 -0.262 -0.341
43 -0.746 0.243 0.341 0.735 -0.318 -0.290
44 -0.742 0.300 0.290 0.730 -0.375 -0.228
45 -0.739 0.357 0.228 0.726 -0.433 -0.155
46 -0.737 0.414 0.155 0.722 -0.380 -0.082
47 -0.732 0.361 0.082 0.717 -0.328 -0.019
48 -0.725 0.309 0.019 0.709 -0.276 0.035
49 -0.716 0.258 -0.035 0.699 -0.225 0.080
50 -0.705 0.207 -0.080 0.687 -0.174 0.115
51 -0.691 0.157 -0.115 0.673 -0.125 0.141
52 -0.676 0.108 -0.141 0.657 -0.076 0.159
53 -0.658 0.059 -0.159 0.638 -0.028 0.167
54 -0.639 0.012 -0.167 0.618 0.018 0.167
55 -0.617 -0.034 -0.167 0.596 0.064 0.159
56 -0.594 -0.079 -0.159 0.572 0.109 0.143
57 -0.569 -0.123 -0.143 0.546 0.152 0.118
58 -0.542 -0.166 -0.118 0.518 0.194 0.086
59 -0.513 -0.207 -0.086 0.488 0.235 0.046
60 -0.482 -0.248 -0.046 0.457 0.275 0.000
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 -0.001
02 0.119 -0.130 -0.001
03 0.234 -0.260 -0.0009
04 0.343 -0.390 -0.0009
05 0.444 -0.518 -0.0009
06 0.537 -0.641 -0.0008
07 0.621 -0.758 -0.0008
08 0.695 -0.866 -0.0007
09 0.758 -0.964 -0.0006
10 0.811 -1.050 -0.0005
11 0.852 -1.122 -0.0004
12 0.883 -1.178 -0.0003
13 0.904 -1.218 -0.0002
14 0.915 -1.240 -0.0001
15 0.918 -1.245 0.000
16 0.913 -1.230 0.0001
17 0.901 -1.197 0.0002
18 0.884 -1.147 0.0003
19 0.862 -1.079 0.0004
20 0.838 -0.995 0.0005
21 0.812 -0.895 0.0006
22 0.784 -0.781 0.0007
23 0.757 -0.653 0.0007
24 0.732 -0.513 0.0008
25 0.708 -0.364 0.0008
26 0.687 -0.206 0.0009
27 0.669 -0.042 0.0009
28 0.655 0.125 0.0009
29 0.645 0.293 0.0009
30 0.640 0.460 0.0009
31 0.639 0.621 0.0009
32 0.642 0.774 0.0008
33 0.648 0.915 0.0007
34 0.657 1.041 0.0006
35 0.668 1.149 0.0005
36 0.679 1.239 0.0004
37 0.690 1.307 0.0003
38 0.698 1.354 0.0002
39 0.704 1.379 0.0001
40 0.706 1.382 0.000
41 0.702 1.364 -0.0002
42 0.693 1.326 -0.0003
43 0.677 1.271 -0.0004
44 0.655 1.200 -0.0004
45 0.626 1.116 -0.0005
46 0.591 1.022 -0.0006
47 0.550 0.923 -0.0006
48 0.506 0.821 -0.0006
49 0.459 0.719 -0.0006
50 0.410 0.621 -0.0006
51 0.361 0.528 -0.0006
52 0.312 0.442 -0.0005
53 0.266 0.363 -0.0005
54 0.221 0.293 -0.0004
55 0.180 0.231 -0.0004
56 0.142 0.177 -0.0003
57 0.108 0.131 -0.0003
58 0.078 0.091 -0.0003
59 0.050 0.057 -0.0002
60 0.024 0.027 -0.0002
61 0.000 0.000 -0.0002
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-0.034 -0.318 0.000 -0.522 0.110 0.000
支承反力标准值(Kn/m, Kn*m/m)
---------------------------
恒荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.077 -0.925 0.000 1.077 -0.925 0.000
全跨雪荷载/活荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.011 -1.642 0.000 2.011 -1.650 0.000
左风荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.474 -1.396 0.000 2.032 -1.859 0.000
右半跨雪荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.034 -0.428 0.000 1.034 -1.230 0.000
右风荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
2.032 1.859 0.000 -2.474 1.396 0.000
左半跨雪荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.034 -1.230 0.000 1.034 -0.428 0.000
- 上一篇： 河北张家口10m跨拱形屋顶详细工程计算书
- 下一篇： 连跨钢结构拱形波纹钢屋盖计算书
 |
|
猜你喜欢
- 2024-12-27 丹徒县水电站隧道金属拱形屋顶吊装项目全景展示与技术解析
- 2024-12-26 丹凤县粮库仓间金属拱形屋盖安装现场全面记录与观察
- 2024-12-25 临邑县金属拱形屋盖安装现场打螺丝的全景记录与技术探讨
- 2024-12-24 临澧县水电站隧道金属拱形屋顶吊装工程全景解析
- 2024-12-23 临湘工地金属拱形屋顶安装螺丝作业全景展现
- 2024-12-22 临泽县粮库仓间金属拱形屋盖安装工地实录与观察
- 2024-12-21 临沧县粮库金属拱形屋盖安装工地记录与进展分析
- 2024-12-20 临武县金属拱形屋顶安装现场打螺丝的高效作业揭秘
- 2024-12-19 临安粮库工地金属拱形屋盖安装全记录与施工亮点分析
- 2024-12-18 丰泽区金属拱形屋顶施工现场打螺丝的技术与经验分享
- 12-27丹徒县水电站隧道金属拱形屋顶吊装项目全景展示与技术解析
- 12-26丹凤县粮库仓间金属拱形屋盖安装现场全面记录与观察
- 12-25临邑县金属拱形屋盖安装现场打螺丝的全景记录与技术探讨
- 12-24临澧县水电站隧道金属拱形屋顶吊装工程全景解析
- 12-23临湘工地金属拱形屋顶安装螺丝作业全景展现
- 12-22临泽县粮库仓间金属拱形屋盖安装工地实录与观察
- 12-21临沧县粮库金属拱形屋盖安装工地记录与进展分析
- 12-20临武县金属拱形屋顶安装现场打螺丝的高效作业揭秘
- 78151℃拱形屋顶企业站及产品SEO优化宝典
- 74803℃金属拱型波纹屋盖结构简化设计方法的深入研究与分析
- 64137℃如何进行金属拱形波纹屋盖的承载力验算？
- 57826℃如何选择合适的材料以确拱形波纹钢屋盖的强度和耐久性？
- 56164℃拱形屋顶推广信息发布指南
- 55565℃机库拱形屋顶在不同功能需求下的设计方案
- 50713℃拱形屋顶彩涂板材料的发展新动向
- 36113℃七星区金属拱形屋盖安装工地螺丝施工过程揭秘
- 31302℃山东潍坊十甲农贸市场拱形屋顶工程
- 30394℃江西省九江市粮库拱形屋顶工程施工案例
- 30290℃福建光泽直属库K-SPAN仓间罩棚施工案例
- 30530℃江苏淮安盱眙三河农场仓间罩棚工程
- 30913℃徐州睢宁粮管所拱形屋顶仓间罩棚
- 33134℃贵州龙里粮库双层拱形屋顶工程
- 32775℃河南周口沈丘中储粮拱形屋顶罩棚
- 30689℃浙江舟山粮库拱形仓间罩棚
- 联系我们
-
- 联系人：张凯（经理）
- 手机号码：18796523888
- 手机号码：18811000665
- 邮箱：79588724@qq.com
- 名称：江苏杰达钢结构工程有限公司
- 地址：江苏省盐城市建湖县经济开发区886号
- 文章归档
-
- 2024年12月 (20)
- 2024年11月 (3)
- 2024年3月 (3)
- 2023年7月 (2)
- 2023年6月 (1)
- 2023年5月 (20)
- 2023年4月 (188)
- 2023年3月 (140)
- 2022年8月 (9)
- 2022年7月 (16)
- 2022年6月 (58)
- 2021年11月 (16)
- 2021年10月 (2)
- 2021年4月 (4)
- 2020年11月 (14)
- 2020年8月 (1)
- 2020年7月 (19)
- 2020年6月 (2)
- 2020年5月 (22)
- 2020年2月 (12)
- 2020年1月 (14)
- 2019年12月 (22)
- 2019年11月 (23)
- 2019年10月 (5)
- 2019年9月 (27)
- 2019年8月 (33)
- 2019年7月 (34)
- 2019年6月 (14)
- 2019年5月 (14)
- 2019年4月 (10)
- 2019年3月 (13)
- 2019年2月 (7)
- 2019年1月 (1)
- 2018年11月 (7)
- 2018年10月 (10)
- 2018年9月 (12)
- 2018年8月 (3)
- 2018年7月 (46)
- 2018年6月 (2)
- 2018年5月 (10)
- 2018年4月 (8)
- 2018年3月 (6)
- 2018年2月 (8)
- 2018年1月 (3)
- 2017年12月 (4)
- 2017年11月 (21)
- 2017年10月 (14)
- 2017年9月 (2)
- 2017年8月 (1)
- 2017年6月 (13)
- 2017年5月 (6)
- 2017年4月 (9)
- 2017年3月 (9)
- 2017年2月 (50)
- 2017年1月 (1)
- 2016年11月 (1)
- 2016年10月 (4)
- 2016年8月 (2)
- 2016年6月 (6)
- 2016年5月 (13)
- 2016年4月 (4)
- 2016年3月 (1)
- 2016年2月 (5)
- 2016年1月 (7)
- 2015年12月 (82)
- 2015年10月 (2)
- 2015年7月 (1)
- 2014年11月 (1)
- 2014年9月 (1)
- 2014年8月 (1)
- 2013年6月 (1)
- 标签列表
- 最新留言
-
- 站点信息
-
- 文章总数:1127
- 页面总数:1
- 分类总数:10
- 标签总数:185
- 评论总数:0
- 浏览总数:3484128
