拱形波纹钢屋盖工程支座反力计算书

这是一份杰达钢构施工的拱形波纹钢屋盖工程的支座反力计算书，我们通过对支座反力的验算，可以计算出屋顶是否能够承受拱形屋顶的分量。

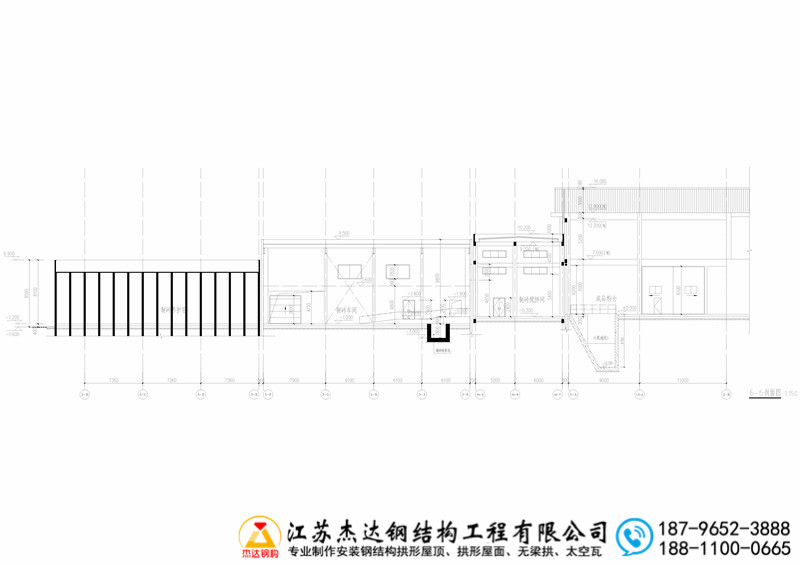

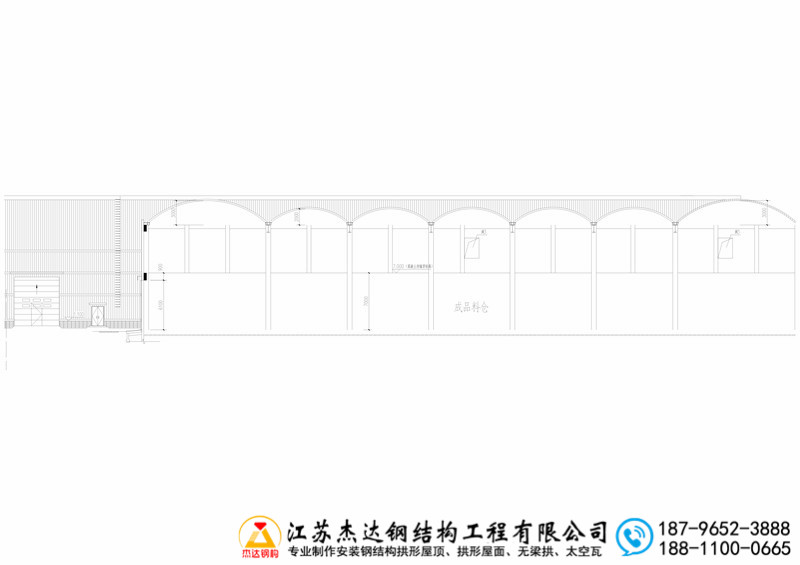

该拱形波纹钢屋盖工程计算书由以下图纸图集计算得出：

支承反力标准值(Kn/m, Kn*m/m)
 ---------------------------
 恒荷载:
 结构: 1
 水平反力(左)   竖直反力(左)     弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)
 -1.618        -1.387        -0.001        1.618         -1.387        0.001
 全跨雪荷载/活荷载:
 结构: 1
 水平反力(左)   竖直反力(左)     弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)
 -3.019        -2.462        0.000         3.019         -2.475        0.000
 左风荷载:
 结构: 1
 水平反力(左)   竖直反力(左)     弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)
 -3.715        -2.093        0.000         3.053         -2.788         0.000
 右半跨雪荷载:
 结构: 1
 水平反力(左)   竖直反力(左)     弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)
 -1.553        -0.642        0.000         1.553         -1.846        0.000
 右风荷载:
 结构: 1
 水平反力(左)   竖直反力(左)     弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)
 3.053         2.788         0.000         -3.715        2.093         0.000
 左半跨雪荷载:
 结构: 1
 水平反力(左)   竖直反力(左)     弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)
 -1.553        -1.846        0.000         1.553         -0.642        0.000

工况：1.0恒荷载+1.4右风荷载
 --------------------------
 最大应力比为:0.32

     单元内力(Kn/m, Kn*m/m)：
 单元编号        轴力(左)       剪力(左)       弯矩(左)       轴力(右)      剪力(右)        弯矩(右)
 01            -3.659        -0.037        0.001         3.691         -0.045        0.000
 02            -3.691        -0.049        0.000         3.721         -0.031        -0.003
 03            -3.721        -0.063        0.003         3.751         -0.017        -0.009
 04            -3.750        -0.079        0.009         3.779         0.000         -0.020
 05            -3.777        -0.096        0.020         3.805         0.017         -0.036
 06            -3.804        -0.114        0.036         3.831         0.036         -0.056
 07            -3.828        -0.134        0.056         3.854         0.057          -0.083
 08            -3.852        -0.154        0.083         3.877         0.078         -0.115
 09            -3.873        -0.177        0.115         3.897         0.101         -0.153
 10            -3.894        -0.200        0.153         3.917         0.125         -0.198
 11            -3.912        -0.224        0.198         3.934         0.150         -0.249
 12            -3.929        -0.250        0.250         3.950         0.176         -0.308
 13            -3.944        -0.276        0.308         3.964         0.203         -0.374
 14            -3.958        -0.303        0.374         3.976         0.230         -0.448
 15            -3.969        -0.331        0.448         3.987         0.259         -0.529
 16            -3.979        -0.360        0.529         3.996         0.219         -0.609
 17            -3.989        -0.320        0.609         4.005         0.180         -0.677
 18            -3.999        -0.281        0.677         4.013         0.141         -0.736
 19            -4.008        -0.243        0.736         4.022         0.103         -0.783
 20            -4.018        -0.205        0.783         4.030         0.065         -0.820
 21            -4.027        -0.168        0.820         4.038         0.028         -0.847
 22            -4.036        -0.131        0.847         4.046         -0.008        -0.864
 23            -4.045        -0.094        0.864         4.053         -0.044        -0.871
 24            -4.053        -0.059        0.871         4.061         -0.080         -0.868
 25            -4.062        -0.023        0.868         4.068         -0.115        -0.855
 26            -4.070        0.012         0.855         4.075         -0.150        -0.833
 27            -4.077        0.047         0.833         4.081         -0.185        -0.801
 28            -4.085        0.081         0.801         4.088         -0.219        -0.759
 29            -4.092        0.115         0.759         4.094         -0.253        -0.709
 30            -4.099        0.149         0.709         4.099         -0.287        -0.648
 31            -4.105        0.183         0.648         4.105         -0.321        -0.579
 32            -4.112        0.217         0.579         4.110         -0.355        -0.500
 33            -4.118        0.250         0.500         4.115         -0.388        -0.412
 34            -4.123        0.284         0.412         4.119         -0.422        -0.315
 35            -4.128        0.317         0.315         4.123         -0.455        -0.208
 36            -4.133        0.351         0.208         4.127         -0.489        -0.092
 37            -4.138        0.384         0.092         4.130         -0.523        0.033
 38            -4.142        0.418         -0.033        4.134         -0.556        0.167
 39            -4.146        0.451         -0.167         4.137         -0.590        0.311
 40            -4.150        0.485         -0.311        4.139         -0.624        0.464
 41            -4.154        0.519         -0.464        4.141         -0.659        0.626
 42            -4.157        0.553         -0.626        4.144         -0.693        0.798
 43            -4.160        0.588         -0.798        4.145         -0.728        0.979
 44            -4.162        0.623         -0.979        4.147         -0.763        1.170
 45            -4.165        0.658         -1.170        4.148         -0.799        1.371
 46            -4.167        0.693         -1.371        4.150         -0.651        1.556
 47            -4.165        0.545         -1.556        4.146         -0.503        1.701
 48            -4.157        0.398         -1.701        4.137         -0.356        1.805
 49            -4.145        0.251         -1.805        4.124         -0.209        1.868
 50            -4.128        0.105         -1.868        4.106         -0.064        1.891
 51            -4.107        -0.040        -1.891        4.084         0.080         1.875
 52            -4.080        -0.184        -1.875        4.056         0.223         1.819
 53            -4.049        -0.326        -1.819        4.024         0.365         1.723
 54            -4.014        -0.467        -1.723        3.988         0.505         1.589
 55            -3.974        -0.606        -1.589        3.947         0.644         1.417
 56            -3.929        -0.744        -1.417        3.901         0.781         1.207
 57            -3.880        -0.879        -1.207        3.852         0.915         0.959
 58            -3.827        -1.013         -0.959        3.797         1.048         0.675
 59            -3.770        -1.144        -0.675        3.739         1.179         0.355
 60            -3.708        -1.273        -0.355        3.676         1.307         -0.001
