福建泉州晋江粮库16m跨拱形屋顶图纸

拱形屋顶厂家 2019-02-21 17:41:06 图纸图集 5882 ℃ 0 评论

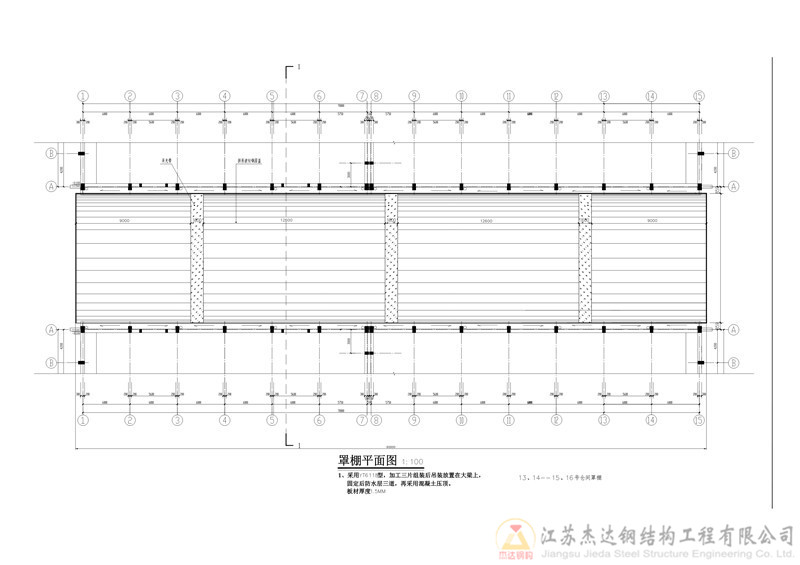

该工程位于福建泉州晋江，仓间罩棚罩棚的结构为拱形波纹钢屋盖结构，它的拱高是4米，拱形屋顶的两侧安装与原有粮库的水槽内，拱形屋顶的跨度是17.5米，长度是60米，在拱形屋顶的上方有安装三道宽1.6米的采光带。

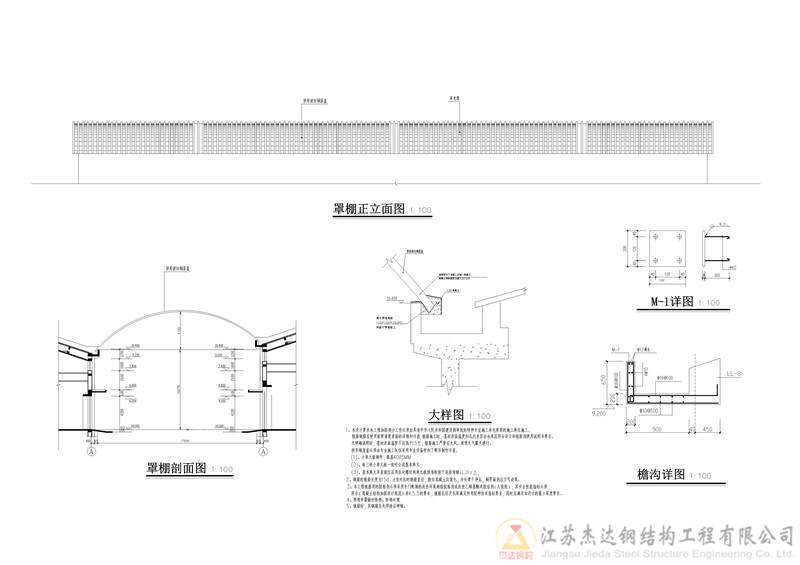

下图为拱形屋顶仓间罩棚的正面立面图。

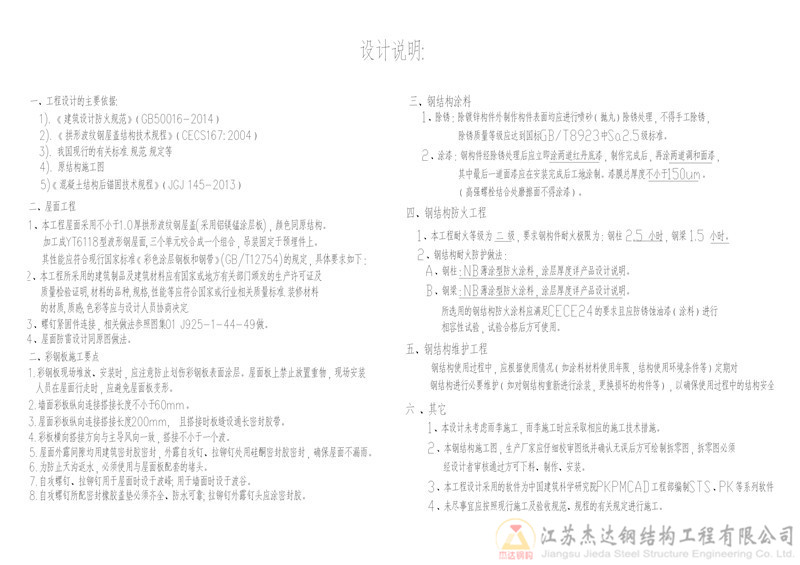

上图中拱形屋面工程详情介绍：

1、本工程屋而采用不小于10厚拱形皮红饭屋盖(采用铝镁锰徐层板).颜色司原结构。

加工成YT6118型皮形钢星面，三个单元咬合成一个纠合，吊装固定于预埋件上。

其性能应行合现行国家标准《彩色余层钢板和钢带>(GB/T12754)的规定，具体要求如下

2.本工程所采用的建筑制品及建筑材料应有国家或地方有关部门颂发的生厂许可证及

质量检验I明，材材的品种，规格性能等应符合国家或行业和关质量标准装修材料的材质，质感色彩等应与设计人员协商央定

3.弹钉紧固件连接和关做法参限图第011925-1-44-49做屋面步雷设计同原图做点，

二、彩纲板施工要点

4.彩钢板现场堆放、女装时，应注意防止划伤形钢板表而余层。屋面板上禁止放置重物.现场女装人员在屋面行走时，应避免屋石板变形。2墙面形板纵向连接搭接长厦不小60mm。

了屋而彩板纵向连接搭接长厦2C0mm,目搭接叶板缝设通长密封胶带。4彩饭债向搭接方向与主导风向一致，搭接不小于一个皮。

5.屋而外露问隙均用建筑密封胶密计，外露自攻钉、拉铆钉处用硅酮密封胶容封，确保屋而不品币。

6.为防止天向返水，必须使用与屋面板配套的堵大。

7.自攻螺钉、拉钉肝屋面时设于皮峰，用于培面时没于点谷。

8.自攻螺钉所配密封橡底盖垫必须不全、防水可靠，拉铆钉外露钉大应余留封胶。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
