煤棚无梁拱形屋顶图纸

拱形屋顶厂家 2020-05-13 14:46:13 图纸图集 4353 ℃ 0 评论

如图所示,是一栋炼焦炉煤棚的无梁拱形屋顶图纸。

该煤棚无梁拱形屋顶的跨度是24米,两侧使用钢结构作为立柱钢结构的尺寸是H500×200。它的高度是14米。

在钢柱的顶端需要安装6mm厚度的钢板天沟,我们的无梁拱形屋顶最高点的高度是19.52米,就安装在钢柱顶端的钢板天沟内侧。

图纸详情

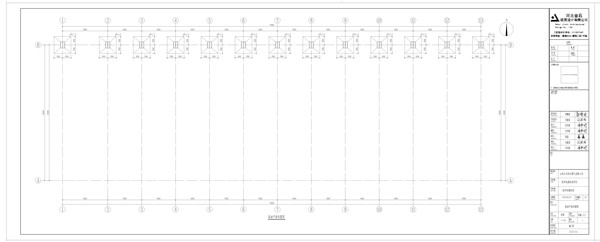

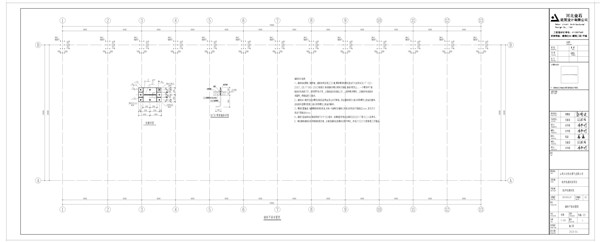

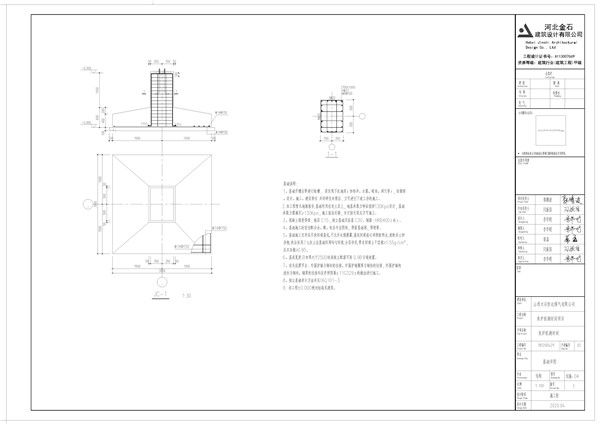

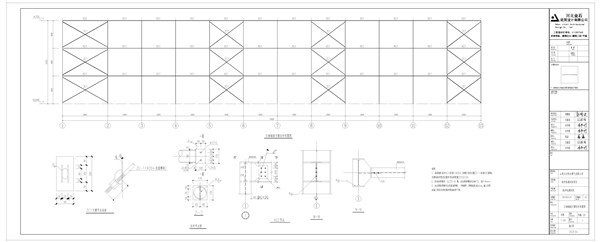

下面两张图钢结构拱形屋顶墙面设计图。

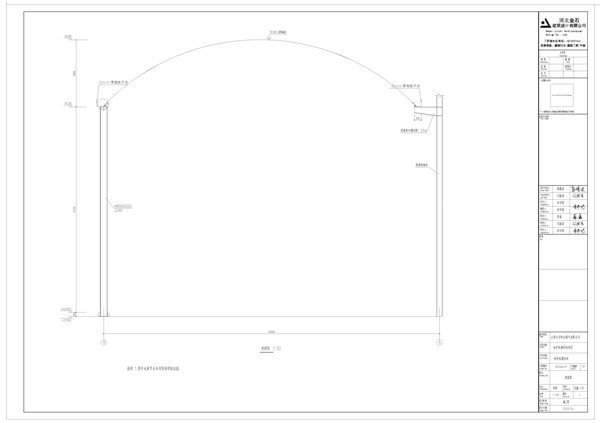

下面是无梁拱形屋顶设计图,可以看到拱形屋顶的跨度是24米,拱高是4.8米。

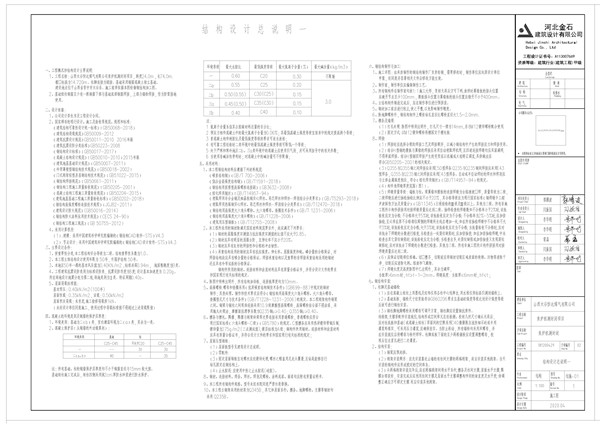

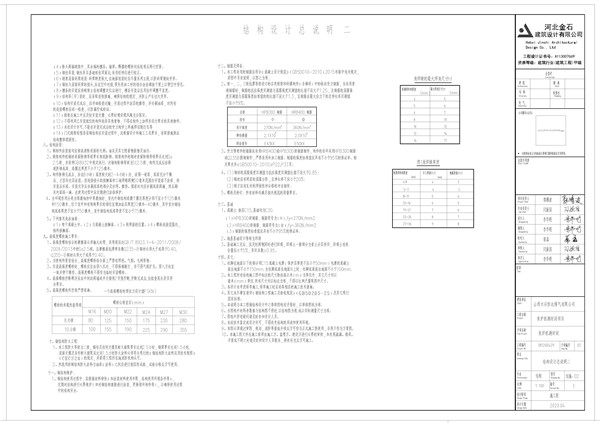

设计说明原文

一、工程概况和结构设计主要说明:

1、工程名称:山西某某煤气有限公司焦炉机测封闭项目,跨度24.0m,长74.0m.檐口标高为14.720m。柱脚连接为刚接。基础采用钢筋混凝土独立基础。建设地点位于山西省晋中市太谷县。施工前须依据本图绘制钢结构加工图。

2、基础短柱钢筋至少有一根钢筋下部与基础底部钢筋焊接,上部与锚栓焊接,作为防雷接地使用。

二、设计依据:

1、公司设计委托书及工程设计合同。

2、国家颁布的现行设计、施工及验收等规范、规程和标准:

《建筑结构可靠性设计统一标准》(GB50068-2018)

《建筑结构荷载规范》GB50009-2012

《建筑抗震设计规范》GB50011-2010  2016年版

《建筑抗震设防分类标准》GB50223-2008

《钢结构设计标准》(GB50017-2017)

《混凝土结构设计规范》(GB50010-2010)2015年版

《建筑地基基础设计规范》(GB50007-2011)

《冷弯薄壁型钢结构技术规范》(GB50018-2002)

《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)

《钢结构焊接规范》(GB50661-2011)

《钢结构工程施工质量验收规范》(GB50205-2001)

《混凝土结构工程施工质量验收规范》(GB50204-2015)

《建筑地基基础工程施工质量验收标准》(GB50202-2018)

《钢结构高强度螺栓连接技术规程》(JGJ82-2011)

《建筑设计防火规范》(GB50016-2014)

《钢结构防火涂料应用技术规范》(CECS 24-90)

《钢结构工程施工规范》(GB 50755-2012)

4、采用计算程序:

(1).建模:采用中国建筑科学研究院编制的《钢结构CAD软件-STS》V4.3

(2).节点设计:采用中国建筑科学研究院编制的《钢结构CAD设计软件-STS》V4.3

三、主要设计条件:

1、按重要性分类,本工程结构安全等级为二级。结构重要性系数为1.0。

2、本工程主体结构设计使用年限为 50年,外围护结构 50年。

3、本地区50年一遇的基本风压值为0.40KN/m2 ,标准冻深0.94m, 地面粗糙度为B类。

4、工程建筑抗震设防类别为标准设防类,抗震设防烈度为8度;设计基本加速度为 0.20g。所在场地设计地震分组为第二组,场地类别为Ⅱ类。特征周期0.40s。

5、屋面荷载标准值:

基本雪压:0.40kN/m2(100年)

屋面恒载:0.35kN/m2,活载:0.50kN/m2

屋面积灰荷载:未考虑,施工检修荷载按1kN。

(未经设计单位同意施工,使用过程中荷载标准值不得超过上述荷载限值)

四、混凝土的环境类别及钢筋的保护层厚度:

1、环境类别:基础为二(b)类,室内潮湿环境为二(a)类,其余为一类。

2、混凝土保护层(从钢筋的外边缘算起):

注:

1 氯离子含量系指其占胶凝材料总量的百分比;

2 预应力构件混凝土中的最大氯离子含量为0.06%%%;其最低混凝土强度等级宜按表中的规定提高两个等级;

3 素混凝土构件树胶比及最低强度等级的要求可适当放松;

4 有可靠工程经验时二类环境中的最低混凝土强度等级可降低一个等级;

5 处于严寒和寒冷地区二b、三a类环境中的混凝土应使用引气剂,并可采用括号中的有关参数;

6 当使用非碱活性骨料时;对混凝土中的碱含量可不作限制;

五、采用材料:

1、本工程钢结构材料应遵循下列材料规范:

《碳素结构钢》(GB/T 700-2006)

《低合金高强度结构钢》(GB/T1591-2018)

《钢结构用扭剪型高强螺栓连接副》(GB3632-2008)

《熔化焊用钢丝》(GB/T14957-94)

《埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求》(GB/T5293-2018)

《埋弧焊用热强钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求》(GB/T12470-2018)

《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GB/T 1231-2006)

《钢结构用高强度大六角头螺栓》(GB/T1228-2006)

《建筑用压型钢板》(GB/T12755-2008)

2、本工程所采用的钢材除满足国家材料规范要求外,尚应满足下列要求:

(1)钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。

(2)钢材应具有明显的屈服台阶,且伸长率不应小于20%。

(3)钢材应具有良好的焊接性和合格的冲击韧性。

(4)承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。

钢构件所用的钢材、连接材料和涂装材料应具有质量合格证书,并符合设计文件的要求和国家现行有关标准的规定。

4、除图中特殊注明外,所有结构加劲板,连接板厚度均为10mm。

5、高强螺栓.螺母和垫圈采用《优质碳素结构钢技术条件》(GB699-88)中规定的钢材制作;其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》(GB/T1228~1231-2006)的规定。本工程刚架构件钢梁

之间、钢梁与钢柱之间现场连接采用10.9级摩擦型高强螺栓,高强螺栓结合面不得涂漆,采用抛丸处理法,摩擦面抗滑移系数为Q235钢u≥0.40;Q355钢u≥0.40。

6、檩条与檩托、隅撑,隅撑与刚架斜梁等次要连接采用普通螺栓,普通螺栓应符合现行国家标准《六角头螺栓-C级》(GB5780)的规定。C型檩条应采用热浸镀锌带钢压制,镀锌量为275g/m2(三点测试值),镀层标准为A级;钢构件所用钢材、连接材料和涂装材料应具有质量合格证书,并符合设计文件的要求和国家现行有关标准的规定;

7、屋面压型钢板:

(1)屋面板型号见建筑设计总说明。

(2)零配件:

(3)固定屋面钢板自攻螺丝应经镀锌处理,螺丝之帽盖用尼龙头覆著,且钻尾能够自行

钻孔固定在钢结构上。

(4)止水胶泥:应使用中性之止水胶泥(硅胶)。

8、钢材、连接材料、焊条、焊丝、焊剂及螺栓、涂料底漆、面漆均应附有质量证明书。

9、本工程所有钢构件规格、型号未经本院同意严禁任意替换。

10、本工程主钢架采用的材质为Q345B,其它如屋面系杆、檩条、地脚螺栓、支撑等钢材均

六、钢结构制作与加工:

1、施工详图:由承担制作的钢结构制作厂负责绘制,需要修改时,制作单位应向原设计单位申报,经同意并签署相关文件后修改方能生效。

2、制作前,制作单位应编制制作工艺。

3、所有钢构件在制作前均放1:1施工大样,复核无误后方可下料,放样时翼缘板的接头位置

应避开节点至少100mm,腹板接头位置与翼缘板的接头位置应错开不小于400mm。

4、主结构构件制造完成后,应在制作单位进行预拼装。

5、钢材加工前应进行校正,使之平整,以免影响制作精度。

6、除地脚螺栓外,钢结构构件上螺拴钻孔直径比螺栓直径大1.5~2.0mm.

7、檩条及墙梁:

(1)打孔处理:除图中特别注明外,打孔尺寸一律为14mm,并与M12镀锌螺栓配合使用.

(2)固定方式:以M12镀锌螺栓将檩固定于檩托板.

8、焊接:

(1)焊接时应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力和焊接变形。

(2)组合H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊,不得单面焊接。组合H型钢因焊接产生的变形应以机械或火焰矫正调直,具体做法应符合GB50205-2001的相关规定。

(3)Q355与Q355钢之间焊接应采用E50型焊条.Q235与Q235钢间焊接应采用E43

型焊条,Q355与Q235钢之间焊接应采用E43型焊条。自动或半自动焊时的焊丝和焊剂应

与主体金属强度相应,符合《熔化焊用钢丝》(GB/T14957-94)的规定。

(4)构件角焊缝厚度范围(图1)。

(5)焊缝质量等级:端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊,质量等级为二级,二级焊缝应进行抽检抽检比例应不小于20%%%,其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分》(GB11345)B级检验的Ⅲ级及Ⅲ级以上。其他为三级。所有非施工图所示构件拼接用对接焊缝质量应达到二级。抽样检查的焊缝数如不合格率小于2%%%时,该批验收应定为合格;不合格率大于5%%%时,该批验收应定为不合格;不合格率为2%%%-5%%%时,应加倍抽检,且必须在原不合格部位两侧的焊缝延长线各增加一处,如在所有抽检焊缝中不合格率不大于3%%%时,该批验收应定为合格,大于3%%%时,该批验收应定为不合格;当批量验收不合格时,应对该批余下焊缝的全数进行检查,当检查出一处裂纹缺陷时,应加倍抽查;如在加倍抽检焊缝,中未检查出其它裂纹缺陷时,该批验收应定为合格;当检查出多,处裂纹缺陷或加倍抽查又发现裂纹缺陷时,应对该批余下焊缝的全数进行检查。其他为三级。所有非施工图所示构件拼接用对接焊缝质量应达到二级。
