四川成都32米跨拱形彩钢雨棚设计图纸

拱形屋顶厂家 2020-07-25 16:58:44 图纸图集 7614 ℃ 0 评论

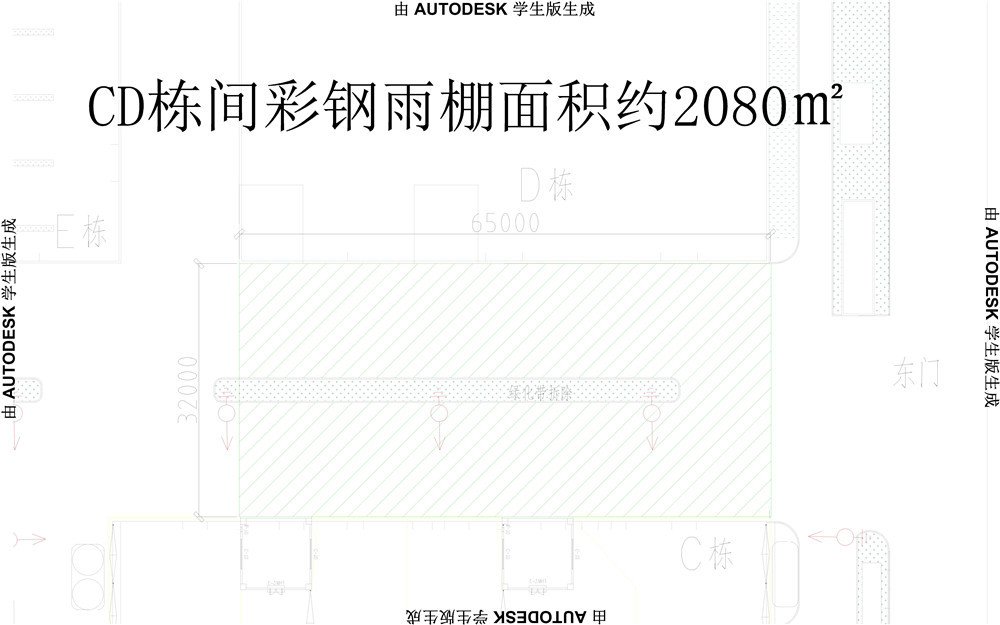

图中是四川天味食品有限公司的拱形屋顶设计图纸,图中要求的拱形屋顶跨度是32米,墙体高度是7.6米,拱形高度6.4米。

图中所示的拱形屋顶跨度32米,长度为64.9米,建筑面积2080平方米。

按图施工要求的拱形屋顶材质需要使用板材厚度1.5mm,强度是TS280GD+z,需要选用宝钢材质的材料,拱板的尺寸为610mm。

该屋顶下方的天沟设计为钢板天沟,厚度为8mm,镀锌层为275g/㎡,钢天沟安装在原砼柱上方。

彩钢雨棚搭建工程项目验收标准

一、工程概况

雨棚修建共一处,位于厂区CD栋之间,占地面积为:32m(宽)*65m(长)=2080㎡,檐口高度约7.6m。

二、工程内容

1、土建部分:(基础部分、钢柱及钢梁、钢支撑、钢屋面)

2、安装部分:(大棚内照明部分、屋面排水采用虹吸排水,由两端引入原地面雨水井)。

三、工程特点:

装卸防雨棚屋面为无梁拱形屋面,屋面应采用宝钢优质高强度耐腐蚀板材(提供出厂合格证明),厚度不小于1.5mm,彩钢板颜色待定;无梁拱形屋面具有以下优点:

1、无梁无檩,空间开阔,跨越能力大,跨度6-32米任意选择。

2、设计施工周期短。

3、彩色镀锌钢板,机械锁边连接,自然防水,绝无渗漏。

4、自重轻,整体构造科学合理,抗风抗震性能优越。

5、抗风抗雪载,可以抵抗时速160km/n强风,可以承受148kg/m²的雪载。

6、造型美观,色彩鲜艳,新颖而富有韵律。丰富多样的屋面形式,赋予建筑物以全新的外观。

四、施工顺序

基础工程施工顺序:

放线基础开挖混凝土垫层钢筋绑扎模板制作安装混凝土浇筑模板拆除土方回填路面恢复

钢结构工程施工顺序:

材料、机具进入现场材料检验钢梁单个放样、号料、切割、矫正、制孔--加强板、柱脚焊接规格尺寸复查清理检查、编号、堆放运输至现场―验收钢柱吊装钢梁安装钢支撑及水沟安装验收。

无梁拱屋面工程:

材料机具进入现场钢屋面成形尺寸复查钢屋面起拱尺寸复查钢屋面地面拼装钢屋面吊装验收。

安装工程施工施工顺序:

材料进场管线敷设灯具安装配电箱安装验收

五、安全文明施工的技术组织措施

1、进入现场的各级人员须严格遵守国家、车间安全管理法律、法规,遵守公司的有关安全管理规定;入厂前必须进行入厂安全教育,并按要求办理手续。除此以外,尚须高度重视以下注意事项,确保施工安全:

1)由于生产车间在施工附近,动火时,应办理动火手续,必须有车间技术人员及安全人员在场指导,隔离一切不利因素。

2)施工现场挂警戒绳,严禁外人进入。

3)所有施工人员必须按程序交接,经甲方工艺人员确认后方可施工,分析合格前任何人不准作业。

4)进入厂区不准携带易燃易爆物品,包括火机、火柴、烟等,厂区内不得吸烟;施工用火严格执行动火制度,办理动火手续,并设专人看火,五级以上大风停止作业。

5)吊装过程应有统一指挥,指挥信号要明确,无关人员远离现场,施工人员不得停留在物体下,以防事故发生。

2、环境保护与文明施工技术措施

1)施工现场彩钢打围,符合甲方要求。

2)每日做到工完料净场地清。

3)施工现场物料按甲方指定地点堆放,建筑垃圾应及时运出,排放到指定地点。

4)对施工现场人员进行教育,严禁施工人员进入甲方生产车间。

六、验收要求

按相应规范进行设计和制作,需提供钢结构受力计算书,以及详细全套施工图纸(纸质档),均需提供完善审批手续;焊接点位需按要求焊接,保证钢构件牢固可靠;各钢构件均需按设计规范要求进行刷漆处理;严格按照施工设计方案图进行施工,其余要求详工程量清单;

注:附图仅供参考,具体以乙方提供经甲方同意后的图纸施工为准;该施工项目应符合现行国家标准《钢结构工程施工质量验收规范》、《建筑装饰工程质量验收规范》、《建筑钢结构焊接技术规程》的相关规定。
