江苏南通粮库拱形屋顶仓间罩棚图集

拱形屋顶厂家 2020-07-25 17:51:00 图纸图集 2413 ℃ 0 评论

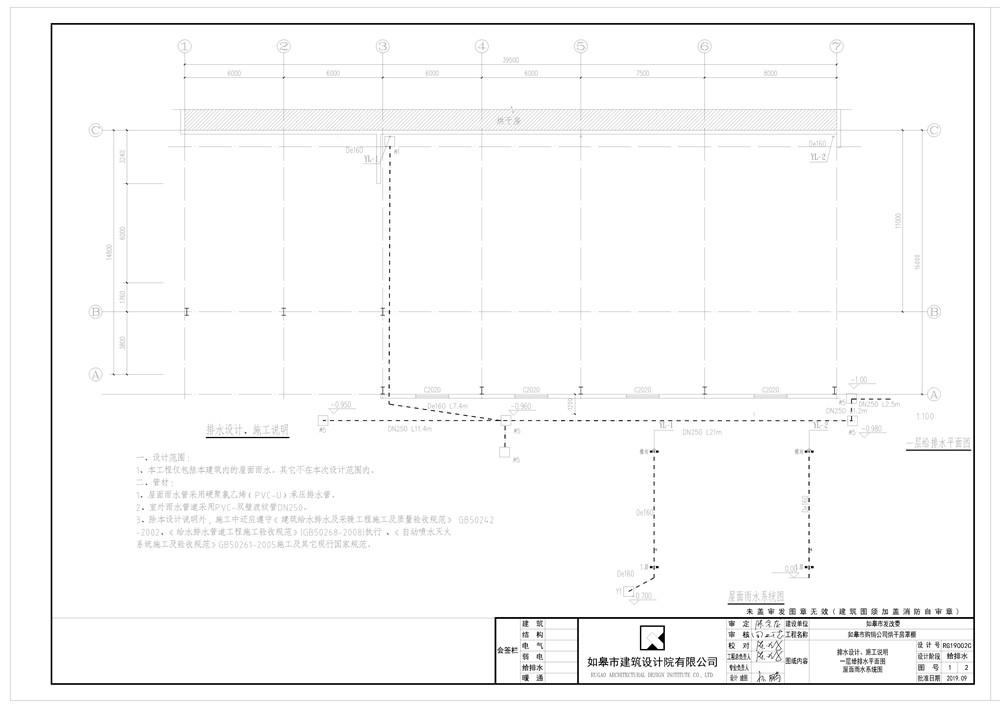

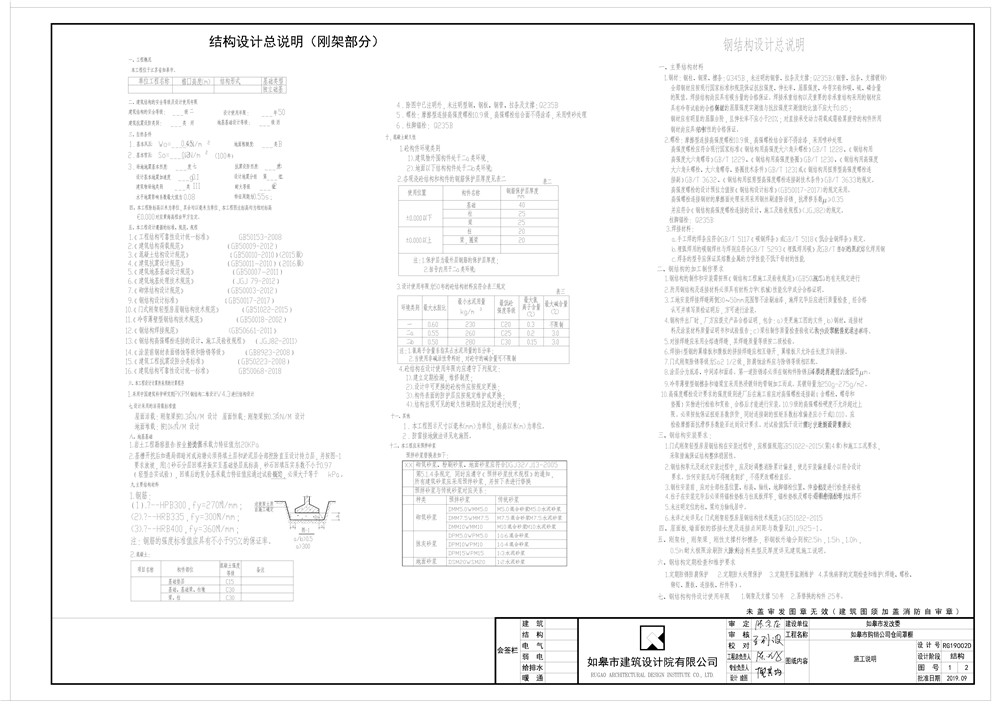

图中所示是江苏南通丁某粮食储备库的仓间罩棚设计图纸。

如图所示，需要施工的拱形屋顶跨度是15.8米，矢跨比为0.2，拱高3.2米。

本次施工我们共需要安装拱形屋顶3栋，山墙4栋，分别问长度为84米的仓间罩棚一栋，长度为168米的仓间罩棚一栋，长度为48米烘干房一栋。

该拱形屋顶使用的板材厚度是1.0mm，颜色为白色，使用的是上海宝钢彩涂卷，强度为TS280GD-Z。

一、设计范围

1、本工程仅包括本建筑内的屋面雨水。其它不在本次设计范围内。

二、设计依据

《建筑给水排水设计规范》GB50015-2009

《室外排水设计规范》50014-2006

《给排水管道工程施工及验收规范》GB50268-2008

《埋地塑料排水管道施工》04S520

建设单位提供的本工程总平面布置图、有关资料和设计任务书;

三、材料及做法

1、管材:室外雨水主干管采用埋地硬聚氯乙烯(PVC-U)加筋管,环刚度8千牛/平方米,工作压力为0.2MPa(屋面雨水管采用硬聚氯乙烯(PVC-U)承压排水管,熔接)。

2、基础:管道基础采用1:1砂石垫层,粗砂回填至管顶。

3、接口:管道采用“T”形橡胶圈(由管道生产厂家配套供应)接口。橡胶圈必须安装在管端第二条肋槽中,安装时承口内壁以及橡胶圈外圈需润滑剂。管道插入承口深度至少要有四条肋槽。

4、管道与检查井的连接采用短管,管道承口应排在检查井的进水方向,管道插口应排在检查井的出水方向。

5、检查井:圆形雨水井施工参见图集02S515-10页。雨水井为落底式(每隔三个检查井为落底式,其余均为流槽式)。

6、管道基础应落在原状土上,若局部基底遇有暗沟塘等的处理,应全部挖除软弱部分至原状土,后用1:1砂石分层振实至管基础底设计标高。具体参图集04S520-57。
