湖北红安20米跨钢构拱形屋顶图纸

拱形屋顶厂家 2020-07-25 18:22:50 图纸图集 4056 ℃ 0 评论

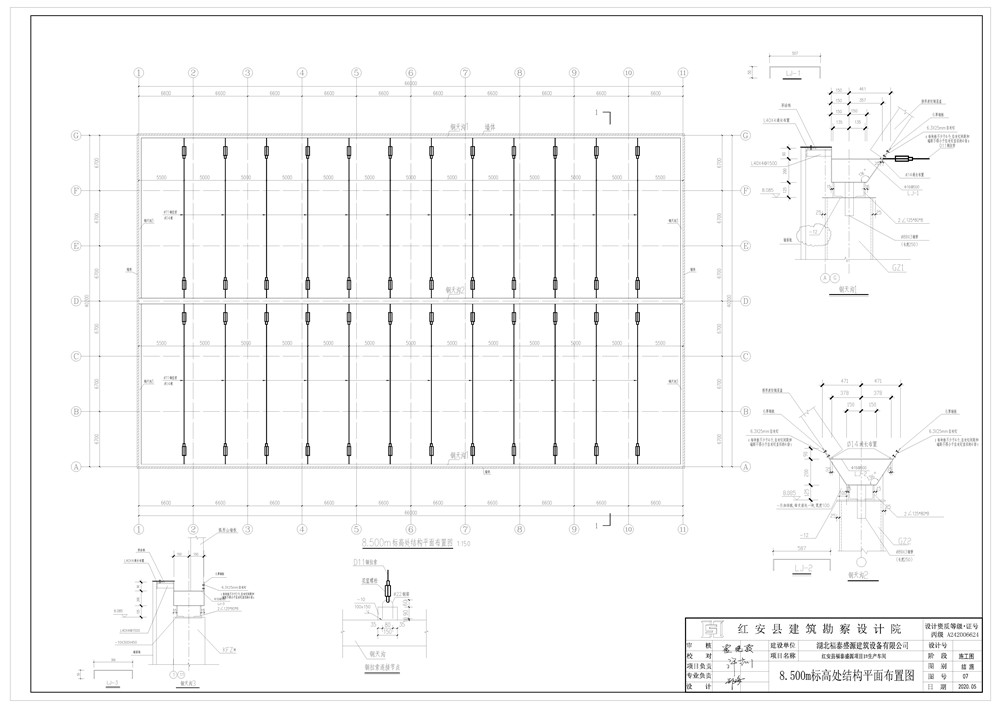

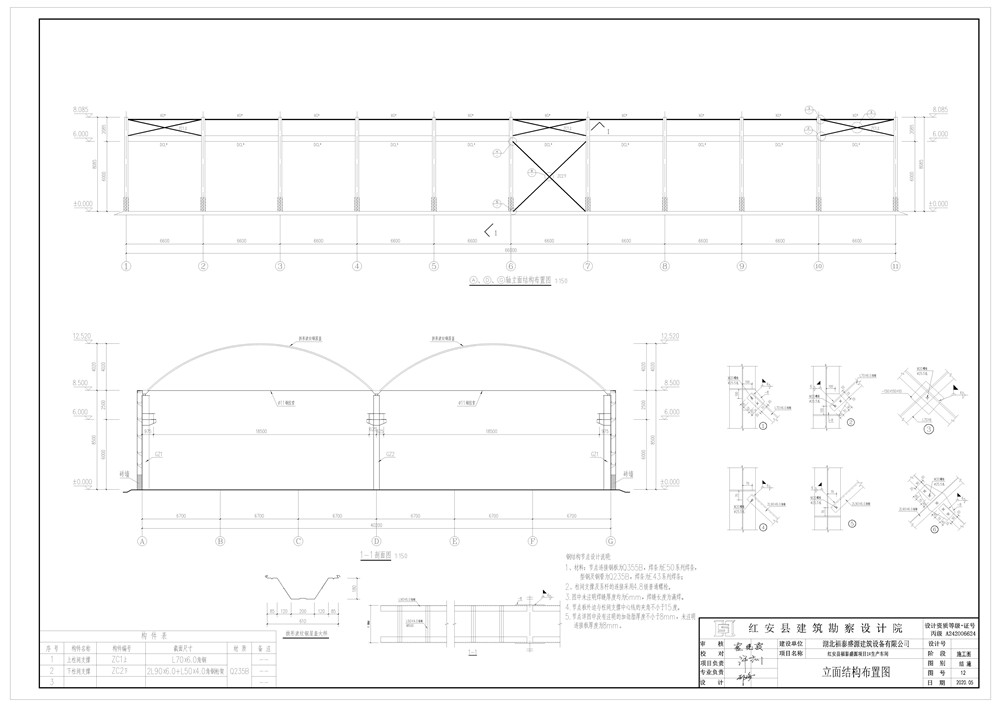

本次施工的拱形屋面工程位于湖北红安,如图所示,拱形屋顶的下部结构为钢结构,屋盖为两连跨,单跨的宽度是20.1米,宽为40.2米。

屋面结构为拱形波纹钢屋盖结构,在下部钢结构的顶端需要安装M11的镀锌钢丝绳。

该拱形屋顶下部立柱为M89的无缝钢管,钢管的顶部安装6mm钢板天沟,我们需要将拱形屋顶安装在拱形屋顶天沟边缘。

边跨天沟的做法比较简单,直接在钢柱柱顶侧面安装天沟即可,板材厚度6mm,我们使用M6.*25mm的自攻螺丝固定,每块板材不少于4个,自攻螺丝间距不得小于自攻螺丝直径的4倍。


Tags:拱形屋顶钢结构钢结构工程施工钢结构拱形屋顶拱形波纹钢屋盖拱形屋拱形屋面
