浙江宁波慈溪16米跨仓间罩棚图纸

拱形屋顶厂家 2020-07-25 22:54:46 图纸图集 2160 ℃ 0 评论

这是浙江慈溪粮食储备库的拱形屋顶仓间罩棚工程,跨度是16米,长度60米,设计拱高3米,共4栋。

这四栋拱形波纹钢屋盖安装在原有墙体上,首先我们使用钢结构牛腿固定在粮库的结构柱,然后安装横梁上焊接200*150*6方管,方管上焊接5*5的镀锌角钢,屋盖颜色为铁青灰色。

本工程已由江苏杰达钢结构工程有限公司毕占营带领施工队伍与2020年4月竣工。

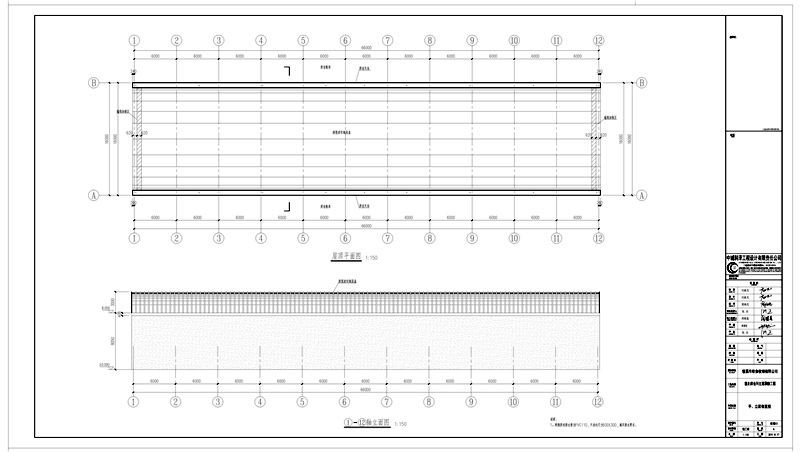

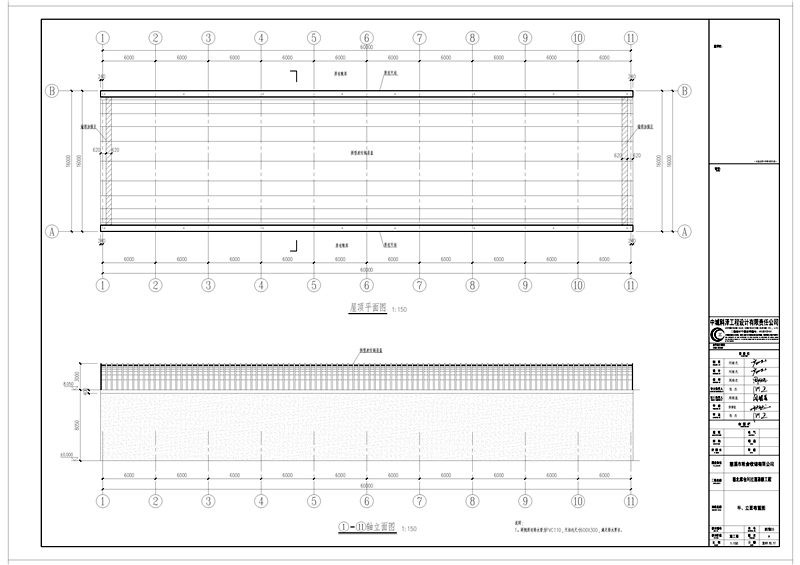

下面请看详细图纸。

拱形波纹钢屋盖仓间罩棚设计说明

一、工程概况:

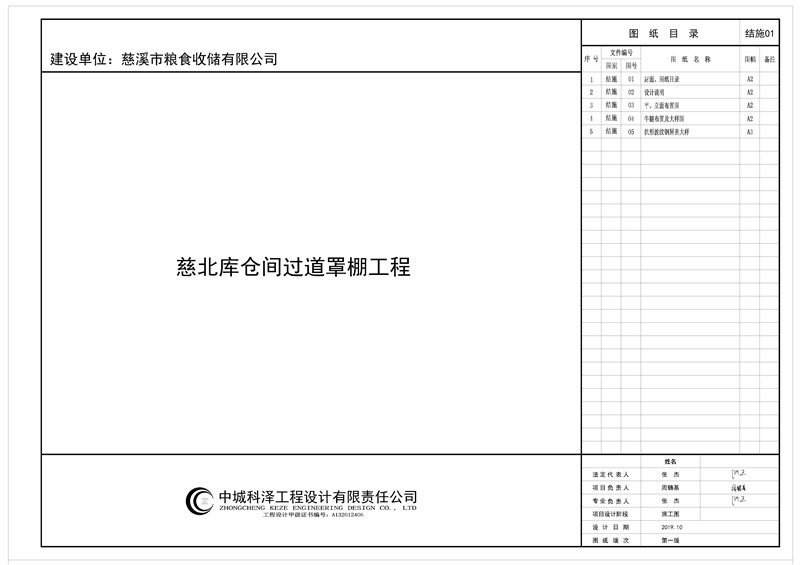

1、本工程为慈北库仓间过道罩棚工程,共2栋,屋顶选用拱形波纹钢屋盖。

2、%%P0.000为室内地坪面标高。

3、本工程图示尺寸除标高(均为结构标高)以米计外,其它均以毫米计。

二、设计依据:

1、甲方审定的初步设计方案签字图、建设工程设计合同及相关要求。

2、有关设计规范:

A、《建筑结构可靠度设计统一标准》(GB50068-2018)。

B、《民用建筑设计通则》——(GB50352-2005)。

C、《屋面工程技术规范》(GB50345-2012)

D、《钢结构设计标准》(GB50017-2017)

E、《建筑钢结构焊接规程》(JGJ81-2002)

F、《钢结构工程施工及验收规范》(GB50205-2001)

G、《建筑结构荷载规范》GB50009-2012。

H、《拱形波纹钢屋盖结构技术规程》(CECS167:2004)

I、国家相关现行规范.规程及标准。

三、设计条件:

基本风压:0.45kN/m%%1402%%141。基本雪压:0.4kN/m%%1402%%141。

屋面使用允许活荷载:0.30kN/m%%1402%%141。地面粗糙度:B类。

屋盖采用ACMR金属拱形屋面结构计算软件版本号:1.0,编制单位:天津大学土木

系空间结构研究所、清华大学土木系结构工程研究所、北京银河金属屋顶成型技术研究所。

未经设计单位许可,不得改变拱形波纹钢屋盖结构原设计的荷载状况、建筑功能和环境条件。

四、屋盖选型及材料:

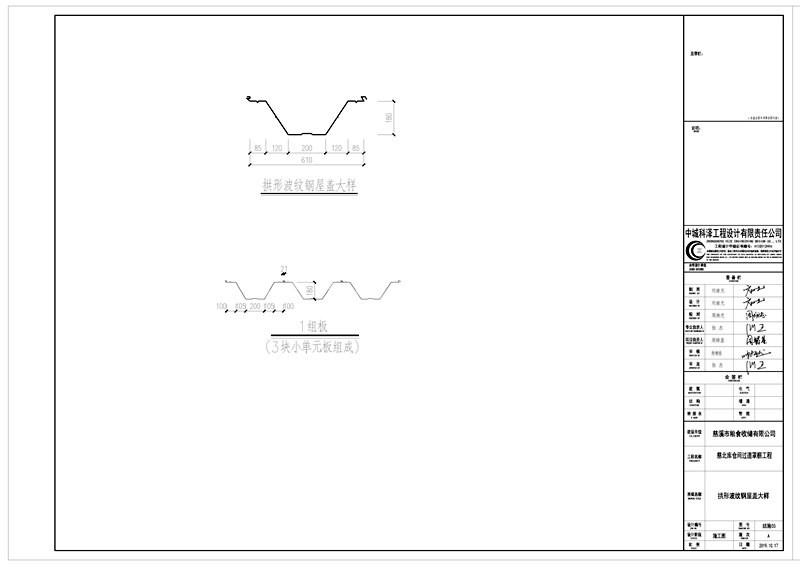

1.拱形波纹钢屋盖材料选用热镀锌彩涂板TS280GD+Z,强度设计值235MPa,

镀锌量为180g/m%%1402%%141;涂层厚度为20um;耐盐雾性能为500h

板厚均为1.0mm,拱形波纹钢屋盖板型YT6118型。拱型波纹钢屋盖施工单位

在施工前应提供拱脚的支反力数据,以便设计单位对下部结构进行复核。

2.其他钢构件采用Q235钢,焊条采用E43XX型焊条,其性能符合现行GB《碳钢焊条》

或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。

图中未注明的焊缝长度不小于50,焊缝高度不小于5mm,焊缝等级为三级。

3.焊条:手工焊时,用E43XX型焊条,其性能符合现行GB《碳钢焊条》或

《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。

4.连接角钢

连接角钢采用L63X5,并沿相应标高的天沟通长设置,连接

角钢和预埋件均采用Q235B级钢材,钢材应具有抗拉强度,伸

长率,屈服强度和硫,磷含量的合格证。

五、制作与安装:

1、组合单元板制作安装要求:

(1).拱单元板之间和吊装就位后的组合单元板之间,应采用专门机械咬合锁缝。锁缝必须牢固平滑,不得出现局部翘曲现象。

(2).组合单元板的矢高偏差不得超过设计矢高的%%p5‰。

(3).屋盖拱板小单元板制成后,先在地面每三块一组咬合成基本单元,然后吊装。

(4).拱形波纹钢屋盖吊装就位后,用自攻螺钉将拱脚栓接于连接角钢上。

(5).自攻螺钉型号:%%c6.3X25,每块单元板每端自攻螺钉不得少于5颗。

2、屋顶施工要求:

(1).拱形波纹钢屋盖结构安装前,应根据现场情况确定施工方案,并编制施工组织设计。

(2).拱形波纹钢屋盖必须采用专业的设备成型。

(3).拱形波纹钢屋盖必须由专业的拱形波纹钢屋盖施工企业施工。

(4).有山墙的屋盖结构,在屋盖安装完毕后应及时安装山墙,否则应采取有效的抗风措施。

(5).当雷雨天气及风力超过四级时,不得进行屋盖结构的吊装作业。

3、焊接要求:

(1)、焊接时应选择合理的顺序,以减少焊接应力和焊接变形。

(2)、焊缝未注明时为满焊,三角区不焊,尽量避免形成多向焊接应力,未注明的焊缝高度为6mm。

(3)、焊缝质量,两相邻构件对接焊缝错位大于200mm,对接焊缝质量达GB50205-2001二级焊缝质量等级要求,其他为三级。

4、运输及存储:

彩涂板在运输及存储时应采用支架托住,防止彩涂板刮擦地面造成涂层损坏,且彩涂板存储时应采用遮盖物,防止雨淋。

严禁在安好的构件上随意设置吊挂的支架或加载点施加临时荷载,以免造成构件损坏或变形增大。

5、施工过程中各专业应密切配合,若发现有碰撞或遗漏等问题时,请及时同设计和有关人员联系研究解决。

六、施工顺序:

1.基层清理;

2.牛腿安装;

3.拱形波纹钢屋盖安装。

七、验收要求:

1.屋盖基板厚度的供货负偏差不得大于3

2.单元板之间和吊装就位后的组合单元板之间,应采用专门机械咬合锁缝。锁缝必须牢固平滑,不得出现局部翘曲现象。

3.自攻钉间距和端距不得小于自攻钉直径的4倍。
