湖北十堰粮库18米跨罩棚图纸

本次的图纸是湖北十堰某某粮油食品有限公司面条加工车间合成品仓仓库的施工图纸。

按业主的要求，我们需要在原有的钢构车间两侧放上拱形屋顶，该拱形屋顶的宽度是18米，墙体的高度是7.7米，我们需要在钢结构立柱上焊上钢构牛腿。

原有的钢构立柱是H650×250×10×12的，现在我们在上面安装300×200的工资量作为牛腿即可。

本次需要施工的拱形屋顶作为仓间罩棚用途，建设在两栋厂房中间，安装的拱形波纹钢屋盖结构使用的是上海宝钢生产的914mm宽度1.0mm厚度的宝钢彩涂卷。

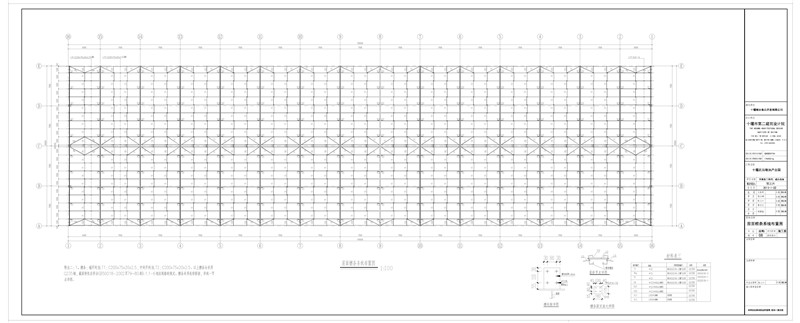

（上图为粮库规划图纸）

拱形屋顶施工说明

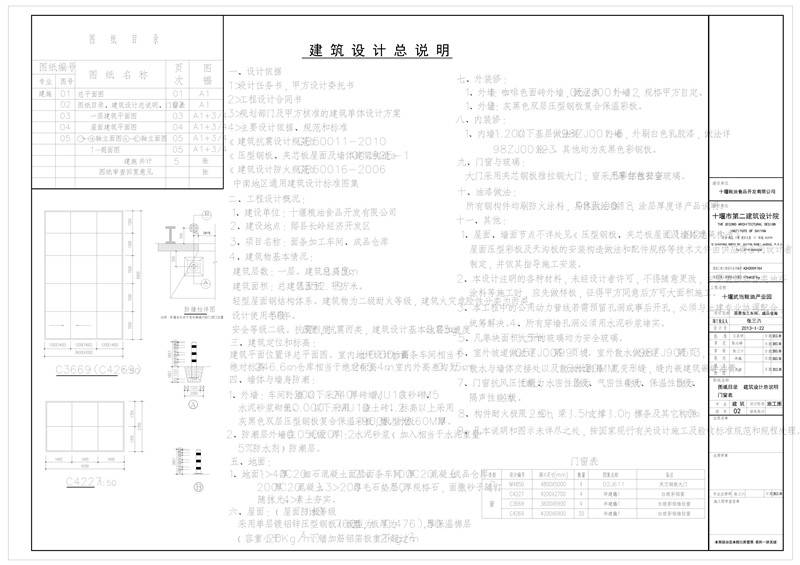

（上图是湖北十堰粮库18米跨罩棚图纸设计说明）

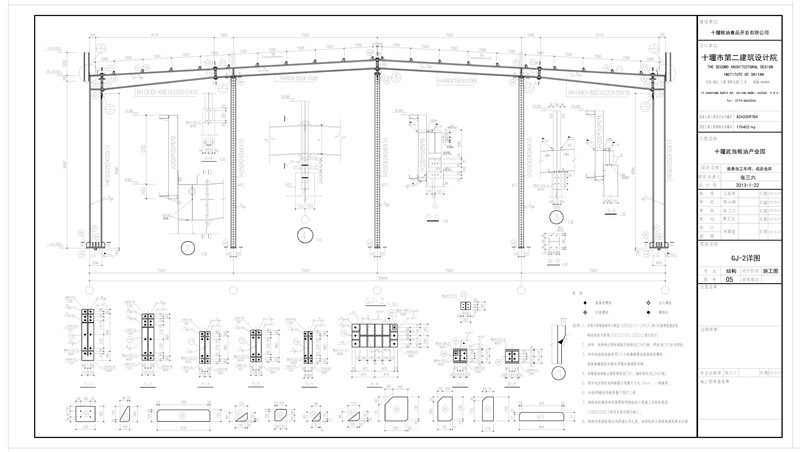

结构制造

1。结构制造应严格按《钢结构工程施工质量验收规范》(GB50205-2001)的规定进行制造和构件验收。

2。本工程H型钢的制造遵守下列规定:

1.翼缘板和腹板应采用半自动或自动切割机进行切割,切割面质量应符合GB50205-2001的规定,如

2.作为梁,柱焊接H型钢翼缘和腹板的焊缝应采用埋弧自动焊焊接,焊透深度不小于腹板的70%。梁与柱刚毫米的节点范围内,柱翼缘与柱腹板间的连接焊缝,应采用坡口全熔透焊缝。

上下柱的拼接接头上下各100mm范围内,柱翼缘与柱腹板间的连接焊缝,应采用坡口全熔透焊缝。3>H型钢翼缘及腹板的制造接头焊缝为等强,均应符合《建筑钢结构焊接规程》(JGJ81-2002)规定的二级焊缝标准,并按规定进行外观及内部缺陷检查(吊车梁下翼缘的拼接焊缝应为一级)。角焊缝质量等级为三级。

3.本设计所标明的坡口焊接包括对接,T型,角型及十字型接头焊缝,均应符合规范《气焊,手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》(GB985-88)和《埋弧焊焊缝坡口的基本形式与尺寸》(GB986--88)的规定。

4.除注明者外凡标准坡口连接的对接,T型,角型及十字型接头焊缝,均应符合《建筑钢结构焊接规程》(JGJ81-2002)规定的二级焊缝标准,

并按规定进行外观及内部缺陷检查。

5.凡标准坡口连接的对接,T型,角型及十字型接头的两端应按规定设焊缝引出板和引弧板,严禁在焊道外的母材上引弧。

6.未注明的焊缝等级均为三级,未注明的角焊缝高度均为5mm,所有焊缝均为沿长度方向焊满。

7.本设计全部螺栓孔均为钻孔,当普通螺栓直径大于等于20时,其孔径比螺栓孔径大1。5mm,当普通螺栓直径小于20时,孔径比螺栓直径大1mm;当高强螺栓直径大于等于20时,其孔径比螺栓孔径大2mm,当高强螺栓直径小于20时,孔径比螺栓直径大1。5mm,地脚锚栓除外。

8.摩擦型高强度螺栓连接处构件摩擦面采用喷砂处理,抗滑移系数为0。50(Q345);0。45(Q235)。

9.本设计要求与母材等强的对接焊缝应与焊透。并应符合<<建筑钢结构焊接技术规程>>(JGJ81-2002)规定的二级标准,并按规定进行外观及内部缺陷检查。对其它结构,焊缝的外观质量不低于三级,除注明者外,

10.所有钢构件均需施工人员现场放样校核尺寸准确确认无误后方可下料施工。

11.柱加工时按墙架节点详图焊墙架连接件。

12.未注明的切角均为15x15。

13.施工时加缆风绳防止钢柱出现倾倒。

结构表面处理及涂装防腐

1.结构涂装前应进行表面处理,本设计规定表面处理方法为钢丝刷清楚浮锈,其质量标准应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)中规定的Sa2。5级,型钢尚应在抛丸后人工除锈,部分不便抛丸除锈的构件采用手动和动力工具除锈,除锈等级为St3。

2.除第3条注明的部位外,所有钢结构构件均需按设计要求进行涂装后出厂(留一道面漆待安装完毕后在现场涂装)。

3.高强螺栓连接摩擦面及其接头处周边50mm范围内,要求在工厂进行表面处理,安装完毕后再进行涂装。

4.本设计所有室内钢结构构件均喷两道分别为厚的醇酸快干防锈底漆及两道面漆。面漆选用醇酸改性70μm70μm氯化橡胶磁漆,涂层中,其面漆为工厂一道,安装完毕后涂一道面漆,在运输,吊装过程中被损坏的部位,应上述要求补涂

(五)钢结构构件需定期喷漆和维修以确保钢结构的安全使用。

(六)构件运输单元的划分应根据运输条件确定,一般以整榀运输为宜。构件运输要妥善绑扎以防止变形和损伤。

构件在吊装前必须经过严格检查合格后方可安装,吊装时应采取防止构件扭曲和损坏的措施。

(五)钢结构构件需定期喷漆和维修以确保钢结构的安全使用。

(六)构件运输单元的划分应根据运输条件确定,一般以整榀运输为宜。构件运输要妥善绑扎以防止变形和损伤。

构件在吊装前必须经过严格检查合格后方可安装,吊装时应采取防止构件扭曲和损坏的措施。

(七)除注明者外所有螺栓和锚栓在构件校正固定后,应将螺丝扣打毛或与螺母焊接以防止松动。

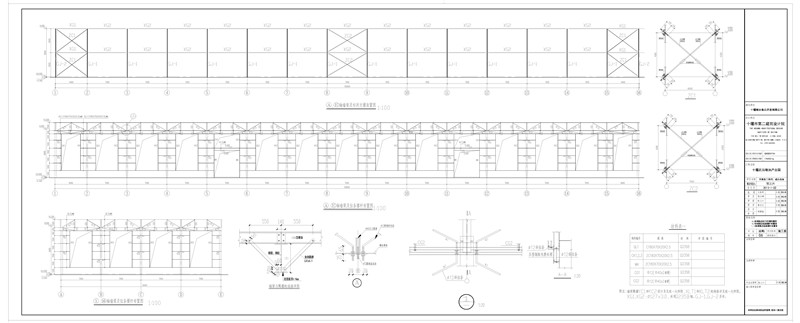

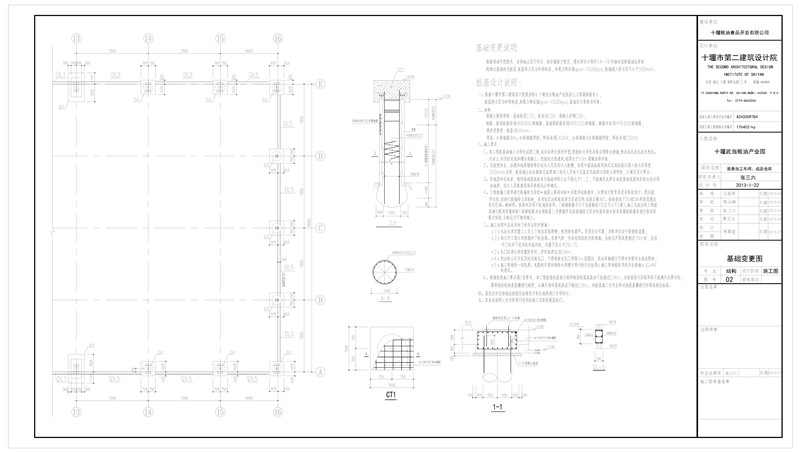

(八)柱脚锚栓及混凝土后浇层施工要点

(1).钢柱下50厚C30无收缩细石混凝土或铁屑沙浆待钢柱安装就位时后浇,钢柱安装后应用与室内地坪混凝土等标号的混凝土堵封柱脚,且钢柱脚在室内地面标高以下部分金属表面涂刷掺2%水泥用量的NaN02的水泥砂浆,以防螺栓锈蚀,具体做法详见本图。钢柱在形成空间刚度单元后,应及时对柱底板和基础顶面的空隙进行浇灌。

(2).地脚锚栓采用双螺母加垫片,埋地脚螺栓时必须用模板进行定位。校正固定后应将螺丝扣打毛或与螺母焊接以防止松动。

(3).柱脚后浇柱底板与基础间缝隙,必须确保密实。

(4).基础及地梁的混凝土强度等级均为C25。基础配筋采用HRB335级钢筋。基础梁纵筋采用HRB335级钢筋,箍筋采用HPB300级钢筋。
