浙江慈溪21米跨拱形波纹钢屋盖图纸

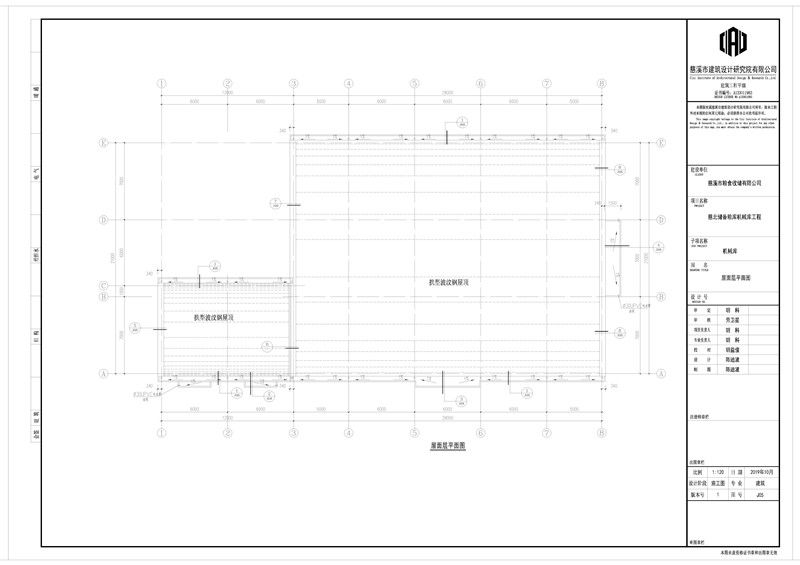

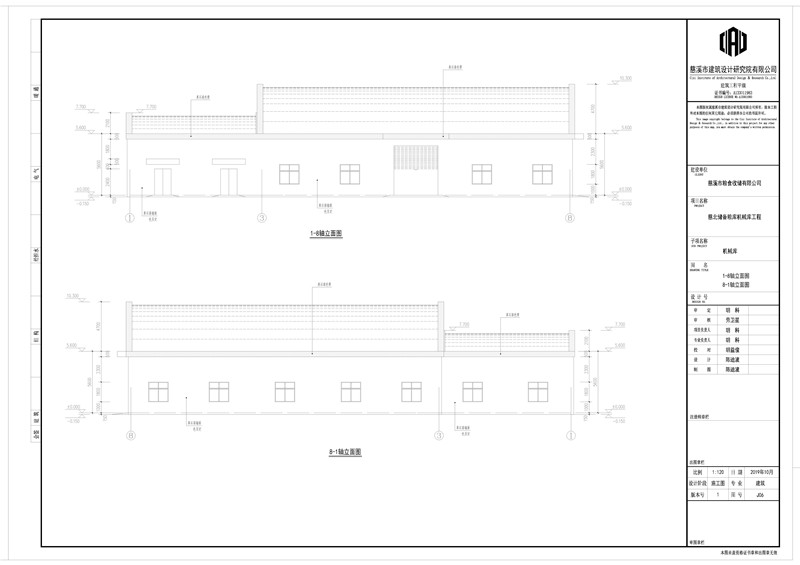

如图所示是浙江宁波慈溪粮库机械库的拱形屋顶罩棚图纸，图中的拱形屋顶共分为两跨。

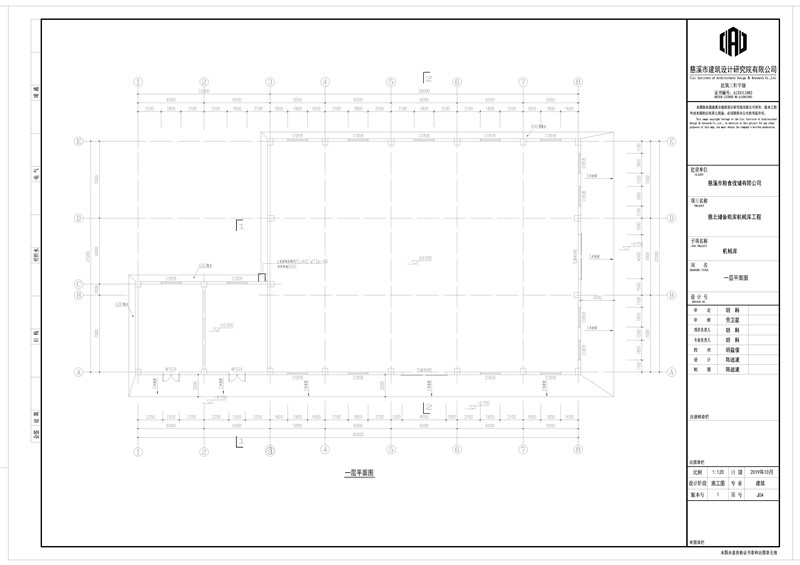

从图中的尺寸我们可以看出，大跨度的库房是21米，长度是28米，前面还有一个7米跨度的小库房，长度是12米。

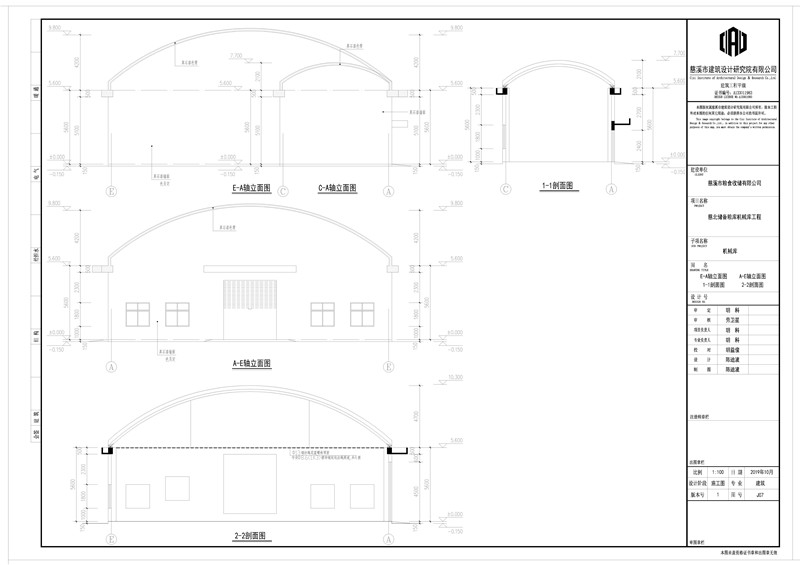

该拱形屋顶使用的板材厚度都是1.2mm厚度要求的颜色是白灰色，下部结构是砖混结构，高度仅有5.6米，大跨度的拱形屋顶拱高为4.2米，小跨度的拱形屋顶高度为2.1米。

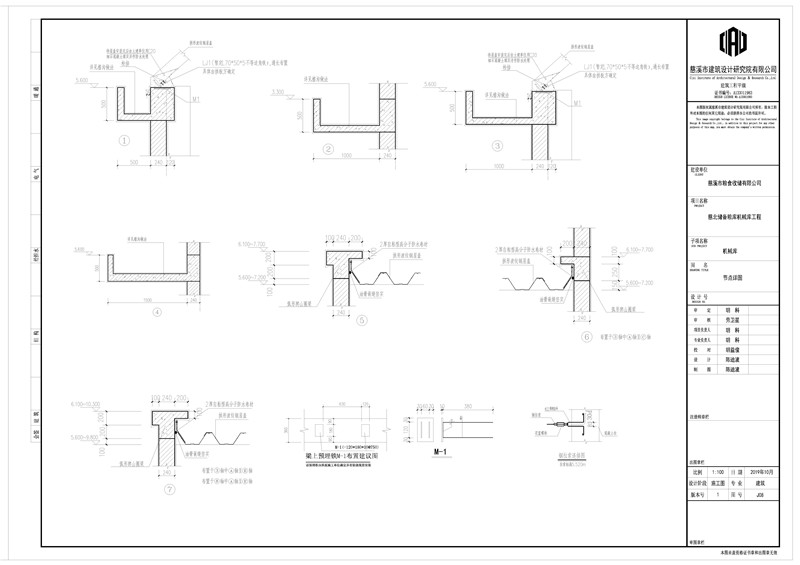

机械库详图

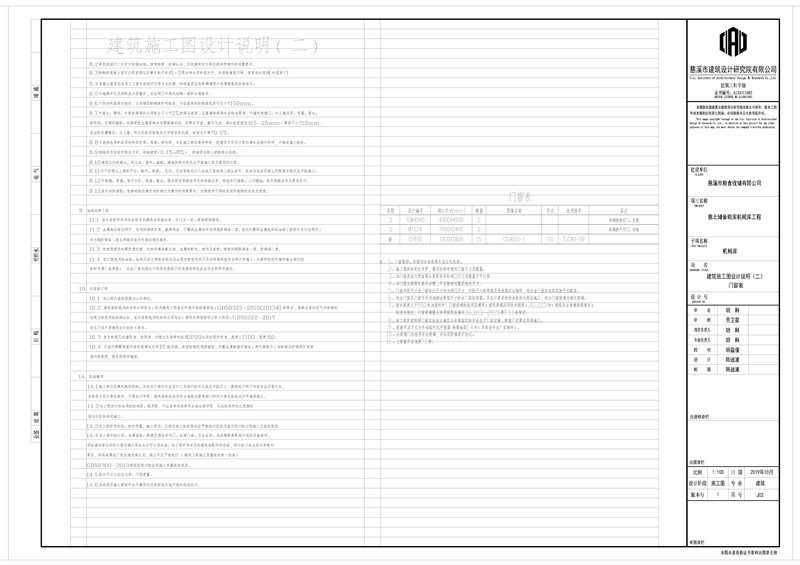

拱形波纹钢屋盖设计说明

1.设计依据

1.1由慈溪市土管局提供的地块红线图

1.2由慈溪市规划局提供的地块规划条件通知书

1.3甲方提供的设计要求及生产工艺流线要求

1.4本工程的方案规划批复

1.4现行的国家及地方有关建筑设计规范及标准

1).《慈溪市城乡规划管理技术规定》

2).《建筑设计防火规范》GB50016-2014(2018版)

3).《浙江省消防技术规范难点问题操作技术指南》(2017年修订稿)

4).《屋面工程技术规范》GB50345-2012

5).《民用建筑设计通则》GB50352-2019

6).《建筑工程建筑面积计算规范》GB/T50353-2013

7).《建筑制图标准》GB/T50104-2010

8).《预拌砂浆应用技术规程》DB33/T1095-2013

其他相关的国家、省、市相关法令法规和标准规范。

2.工程概况

2.1工程名称:慈北储备粮库机械库工程--机械库。

2.2建设地点:本工程位于慈溪市崇寿镇绿色食品加工园区。

2.3建设单位:慈溪市粮食收储有限公司。

2.4工程性质:丁类仓库。

2.5建筑规模:

本工程为新建机械库工程机械库, 建筑面积714平方米。

2.6其他:

本工程为单层混凝土框架结构,建筑高度5.75米,建筑消防高度7.85米。

建筑物工程等级二级,耐火等级二级,储存物品的火灾危险性类别为丁类,建筑抗震设防烈度六度,

建筑使用年限框架50年,易于替换结构构件使用年限25年。未经许可,不得改变其使用环境、使用功能、生产火灾危险性类别。

3.设计标高与单位

3.1本工程相当于绝对标高详建筑物特征表和总平面图。

本工程一层室内地坪标高为%%P0.000,相对于黄海标高暂定4.150;室外地坪标高为-0.150,相对于黄海标高暂定4.000。

3.2本设计除注明者外,尺寸以毫米(mm)为单位,标高以米(m)为单位。

3.3除特殊注明外,各层平面标注标高为建筑完成面标高,屋面及露台标高为结构面标高。

3.4本建筑物所在用地范围内的位置,按本院设计的总平面图中所示坐标位置定位施工。施工前应对场地标高进行复核,保证场地排水顺畅

及与相邻市政道路顺接。门口踏步及斜坡与道路路面衔接处,施工时应与道路面同高。若有不明之处,及时与设计单位及业主协商解决。

4.墙体工程

4.1本工程墙体的基础部分、承重的钢筋混凝土墙体详见结施图。

4.2未注明的墙体为240厚,半砖墙120厚。所有砌体与砂浆材料及相应的强度标号详结施图。施工严格按配套图集15J101、15G612、2015甬J01执行。利废砖施工质量控制等级为B级。

%%P0.000以下为MU20混凝土实心砖DW10.0预拌砂浆砌筑且双面粉刷,P0.000以上为MU10利废多孔砖。

DW5.0预拌砂浆砌筑。

外墙勒脚采用DP20预拌砂浆粉刷。

4.3不同墙体材料的连接处均应按结构构造配置拉墙筋,详见结构图,砌筑时应相互搭接,不能留通缝。填充墙(包括外墙和内墙)与结构砼构件的不同墙体材料交接处做粉刷时应加设不小于500宽的钢丝网。

4.4凡影响设备安装的砌体均待设备安装完毕后再砌,安装完毕后应做好防漏防渗处理,可用C20细石混凝土填实。穿防火墙和防火隔墙的管道应采用不燃材料在周围密实填塞。

4.5钢筋混凝土墙上的留洞见结施和设备图,砌筑墙预留洞见建施和设备图。

4.6凡墙内预埋木砖均需进行防腐处理,预埋铁件需除锈处理,刷防锈漆两道;其它木构件、木装修应做防火防腐及防治白蚁处理。

4.7建筑变形缝内不得留有砖头砂石等杂物,其四周缝口处理须按保温做法施工。

4.8墙身防潮:设于室内地面下60处四周封闭设置,遇钢筋混凝土梁不设。防潮层做法:20厚1:2DSP15.0预拌砂浆防水剂。

地面有高差时应在高迎水面一侧做垂直防潮层,做法同水平防潮层,并且与水平防潮层连成整体。

5.楼地面工程

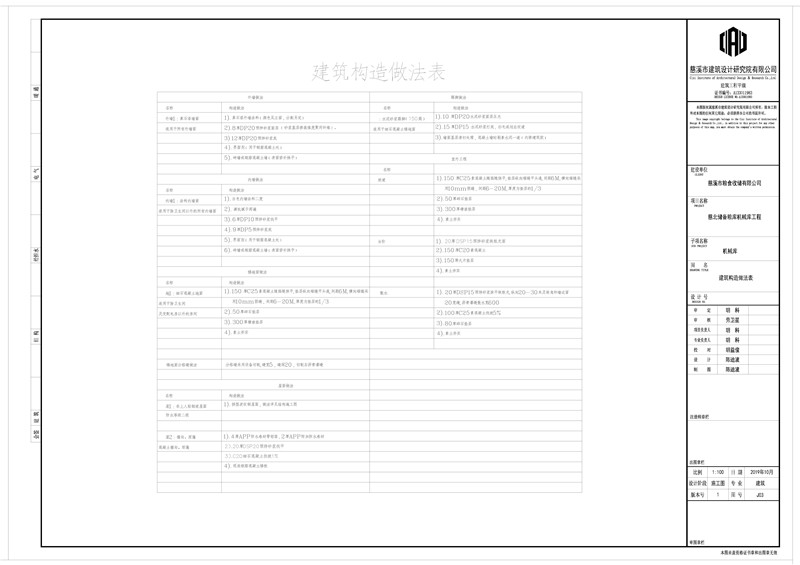

5.1地面做法详见材料做法表。

5.2凡设有地漏房间应做防水层,图中未注明整个房间做坡度者,均在地漏周围

1m范围内做1%坡度坡向地漏;有水浸房间(卫生间、厨房、淋浴间等)的楼地面除注明外,其余均应低于相邻房间50mm(系指房门处的地面标高)。

5.3楼地面的防水层在门洞部位应向外延展,且向外延展的长度500,距两侧延展宽度200。

5.4楼地面混凝土板内的预埋件、水电管线及孔洞预留等在施工时各专业应密切配合,不得事后敲凿;板内预埋管径不得超过板厚的三分之一、并应沿管线设置钢筋网加强,安装完毕后应做好防漏防渗处理。

5.5管道井楼板(除风井外)一般可预先留钢筋,待管线安装完毕后再用C20混凝土逐层封实,无检修门的管道竖井应待管道安装后再砌封墙。

6.屋面工程

6.1本工程屋面防水等级为

2级,采用一道防水设防,做法见材料做法表。

6.2卷材防水屋面基层在突出屋面结构(如女儿墙、立墙等)的连接处以及基层的阳角、阴角形状变化处(如落水口、檐沟等),均应增设一层卷材附加层,并做成圆弧,两端距转角不小于250mm(除标明外)。

6.3拱形波纹钢屋盖材料选用热镀锌彩涂板TS350GD+Z,强度设计值295MPa,镀锌量为180g/m涂层厚度为20um;耐盐雾性能为500h,板厚均为1.0mm,拱形波纹钢屋盖板型YT6118型。

6.4本工程拱形波纹钢屋面坡度为1:2.5。

6.5屋面防水层应采用合格产品,施工时严格按照国家规范及厂家技术要求进行施工。
