湖南株洲32米跨度落地拱图集

拱形屋顶厂家 2020-11-07 16:24:38 图纸图集 3708 ℃ 0 评论

如图所示的拱形屋顶项目位于湖南株洲，本次施工的拱形波纹钢屋盖结构为落地拱。

图中的拱形屋顶跨度为32米，需要建立在两米高的混凝土墙上。32米的拱形屋顶，要求要做到10米的拱高矢跨比差不多是1/3。

本次施工的屋盖需要使用上海宝钢产的深绿豆色的1.5mm厚度的彩图卷，在成型的落地拱屋顶上还需要安装采光带，每道采光带的间隔是32米。

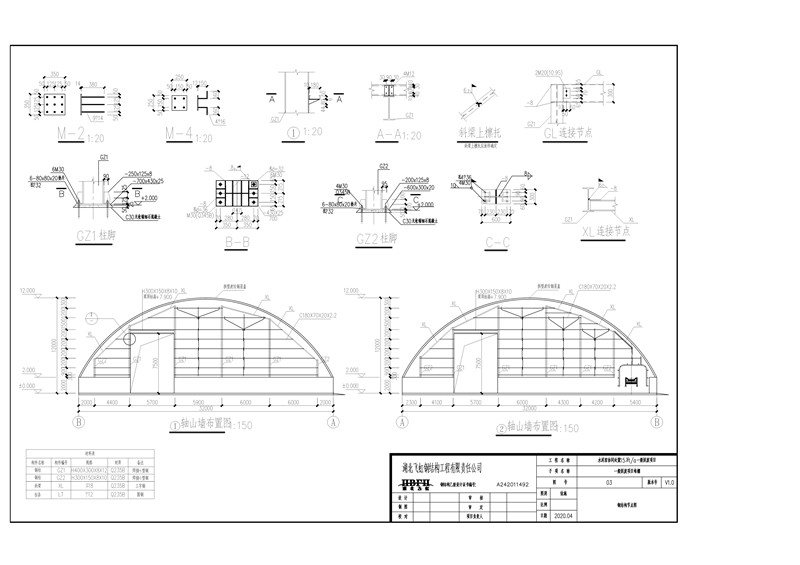

由于该落地拱形屋顶的拱高比较高，所以我们需要在两侧山墙处制作抗风的钢柱作为固定，还要使用C型钢固定盖上90型的墙瓦。

下面请看这栋32米跨度落地拱的详细图纸：

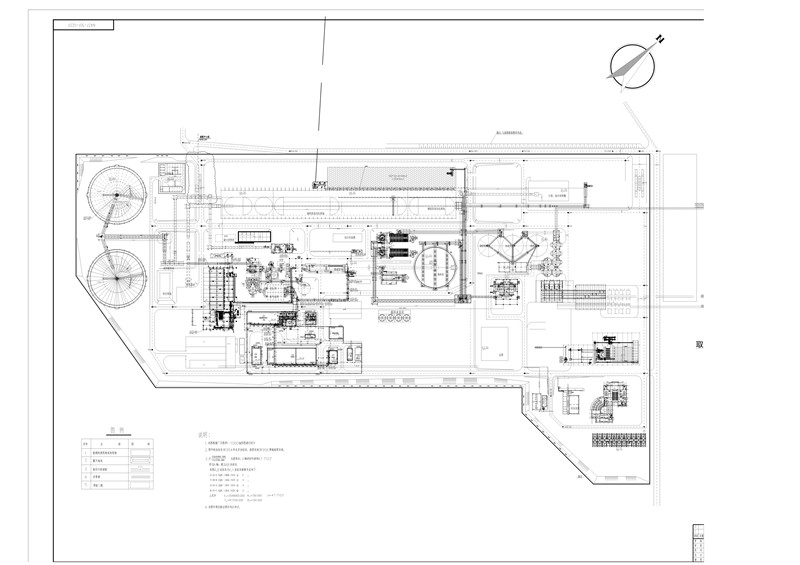

下图是该厂区的平面布置图：

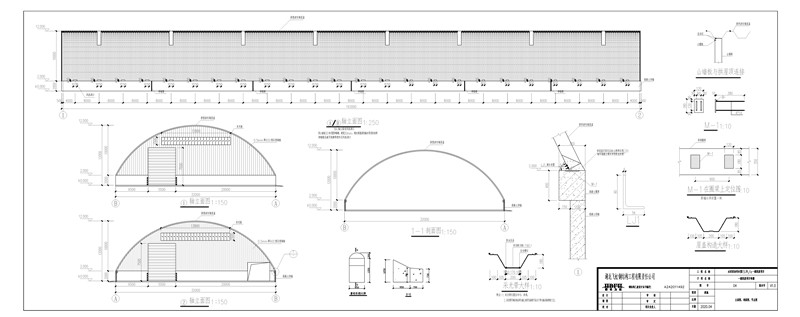

下图是该拱形屋顶的立面图，从下图中我们可以看到该落地拱跨度是32米，长度是193米。需要安装的坐板厚度是8mm。

下图是该拱形屋顶结构的采光带布置图，我们可以看到该屋顶的采光带间距是32米一个。

杰达钢构的拱形屋顶安装人员必占营，在湖南地区有丰富的落地形式的拱形屋顶的安装经验，目前我们在湖南郴州有安装过40米跨度的落地拱形屋顶，如您也需要制作拱形屋顶，可以联系我们，我们随时赶到现场，全心全意为您施工。
