江西余江23米跨粮库拱形屋面图纸

本次我们需要施工的是江西余江23米跨的拱形波纹钢盖工程，下面请跟随杰达钢构的技术员毕占营先生详细了解一下这一份图纸。

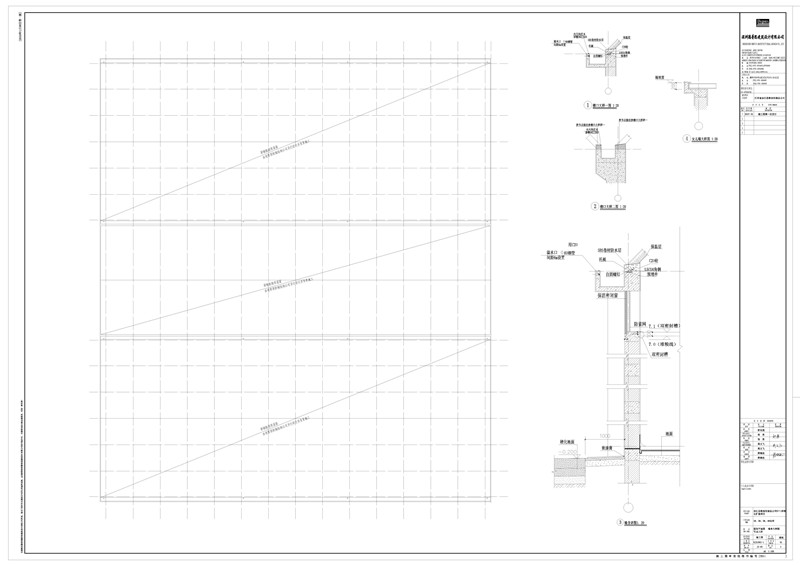

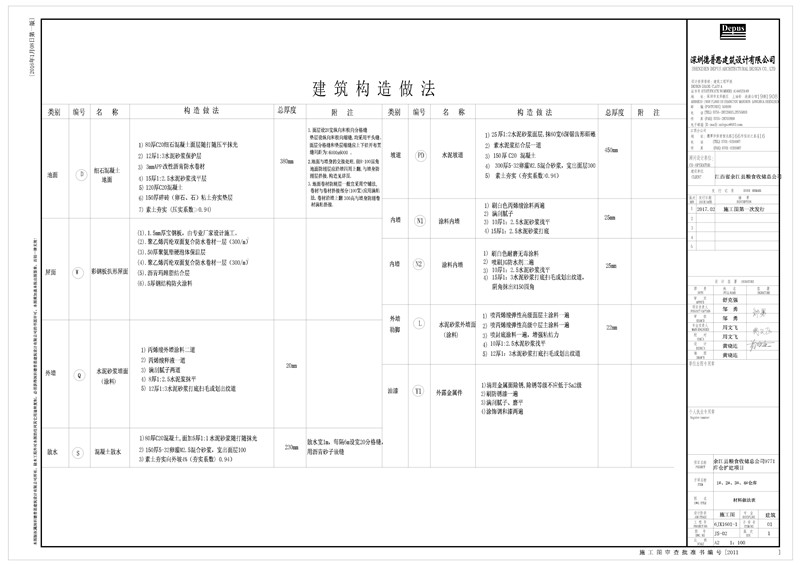

从拱形顶的平面图中，我们可以看到本次拱形波纹钢屋盖需要使用1.5mm厚度的大波彩钢板，由专业厂家设计施工，在屋顶下方还要喷出绝缘纸，保温材料保温层为50mm厚。

本次共施工的粮库屋顶一共有两栋，跨度都是23.76米，在这两栋拱形屋顶中间，我们还要施工一栋跨度为18.24米的仓间罩棚，板材厚度为1.2mm，同样需要由专业厂家进行二次深化设计。

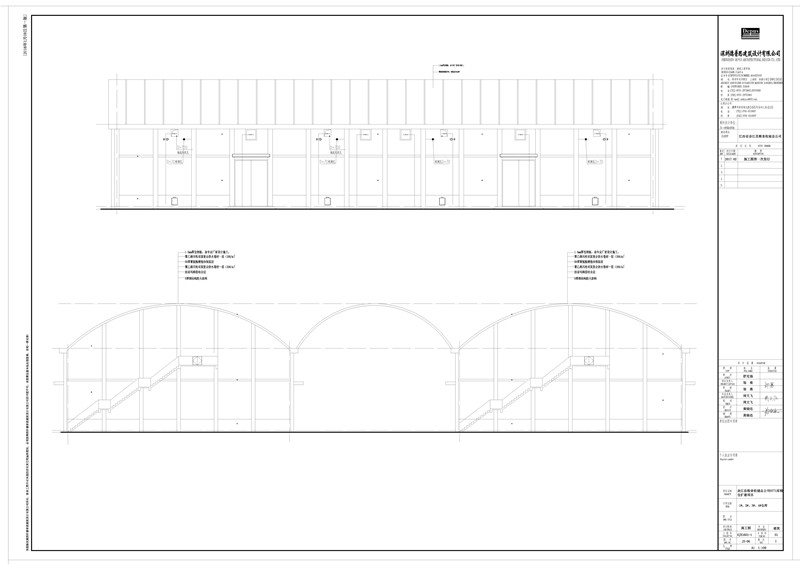

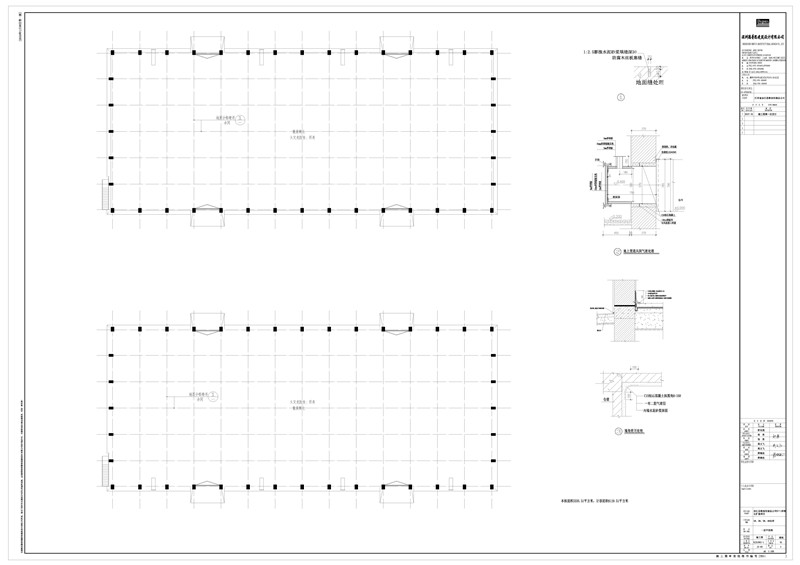

下图是本次施工的两栋拱形楼顶的平面图，我们可以看到在每栋都有4道舱门，每隔18米就有一个粮库的舱门。

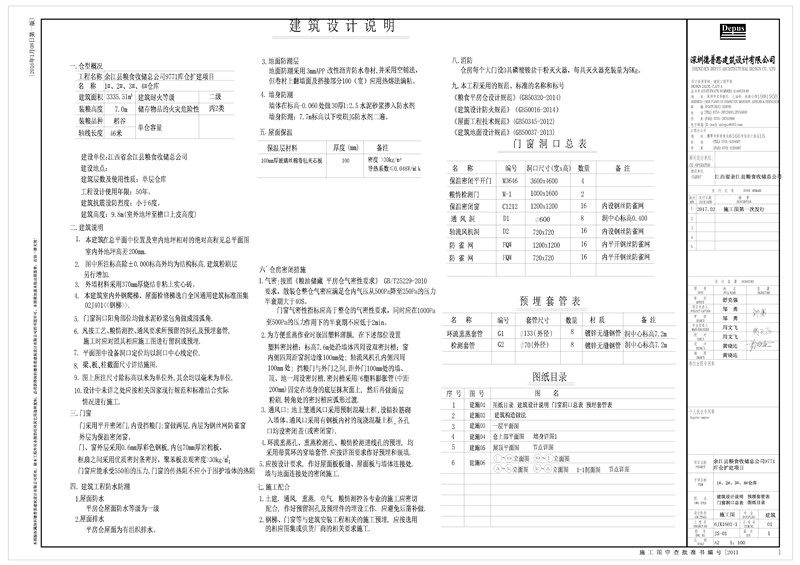

下图是本次在江西余江施工的拱形屋面的建筑设计说明：

一、设计依据:

1.1国家现行建筑结构设计规范、规程。

1.2钢结构设计、制作、安装、验收应遵循下列规范、规程:

1.2.1《建筑结构荷载规范》(GB50009-2012)

1.2.2《钢结构设计规范》(GB50017-2003)

1.2.3《冷弯薄壁型钢结构技术规范》(GB50018-2002)

1.2.4《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)(2012版)

1.2.5《建筑抗震设计规范》(GB50011-2010)

1.2.6《钢结构工程施工质量验收规范》(GB50205-2001)

1.2.7《建筑钢结构焊接技术规程》(GB50661-2011)

1.2.8《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-2011)

1.2.9《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-1988)

二、本说明为本工程钢结构部分说明,基础及钢筋混凝土部分结构设计说明详。

三、主要设计条件:

3.1按重要性分类,本工程安全等级为二级。

3.2本工程主体结构设计使用年限为25年。

3.3丙本工程建筑抗震设防类别为类,抗震设防烈度为度,设计地震分组为第一设计基本地震加速度为,场地类别为0.05g类。

3.4本工程所处地区基本风压为KN/m(50年一遇),地面粗糙度为类,刚架、檩条、墙梁、B及围护结构体型系数按《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)取值。

3.5设计荷载标准值:

3.5.1屋面恒荷载(不含刚架自重):KN/m。

0.35

3.5.2

屋面活荷载:0.30KN/m.

3.5.3

屋面雪荷载:KN/m。

刚架吊挂荷载:KN/m;积灰荷载:KN/m;设备:按设备实际情况确定.(未经本院同意,施工,使用过程中菏载标准值不得超过上述载限值).

七、材料:

7.1本工程所选用材料的性能、质量应符合国家及所在行政地区现行施工规范、规程:

7.1.1《碳素结构钢》(GB/T700-2006)

7.1.2《低合金高强度结构钢》(GB/T1591-2008)

7.1.3《钢结构用扭剪型高强度螺栓连接副与技术条件》(GB/T3632~3633-2008)

7.1.4《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》(GB/T1228~1231-2006)

7.1.5《六角头螺栓-C级》(GB/T5780-2000T)

7.1.6《圆柱头焊钉》(GB/T10433-2002)

7.1.7《熔化焊用钢丝》(GB/T14957-1994)

7.1.8《埋弧焊用碳钢焊丝和焊剂》(GB/T5293-1999)

7.1.9《低合金钢埋弧焊用焊剂》(GB/T12470-2003)

7.1.10《碳钢焊条》(GB/T5117-1995T)

7.2本工程钢构件所用钢材,连接材料和涂装材料除应具有质量合格证书,并符合设计文件的要求和国家现行有关标准的规定外,地震区尚应满足下列要求:

7.2.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。

7.2.2钢材应具有明显的屈服台阶,且伸长率不应小于20%。

7.2.3钢材应具有良好的焊接性和合格的冲击韧性。

7.2.4承重结构采用的钢材应具有抗拉强度,伸长率,屈服强度和硫,磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。

焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。

7.3Q345B

本工程刚架梁、柱采用%%%%,梁柱端头板、连接板及加劲肋采用%%%%,次构件采用Q345B、Q235A

7.4除图中特殊注明外,所有结构加劲板,连接板厚度均为10mm

7.5本工程刚架构件现场连接采用10.9级大六角头高强螺栓.高强螺栓结合面不得涂漆,采用%%%%,摩擦面抗滑移系数喷砂处理法μ≥0.45

7.6檩条与檩托、隅撑,隅撑与刚架斜梁等次要连接采用普通螺栓,普通螺栓应符合现行国家标准《六角头螺栓C级》(GB/T5780-2000T)

的规定,基础锚栓采用Q235B

7.7檩条:

7.7.1屋面采用C型镀锌檩条,墙面采用C型镀锌檩条,材质为:Q235A。

7.7.2钢板须连续热浸镀锌,檩条采用滚压成型、自动冲孔裁切以避免镀层破坏,镀锌须符合有关标准的规定。

7.7.3其标称镀锌量为275g/m,镀锌板须具有原厂提供之材质合格证明。

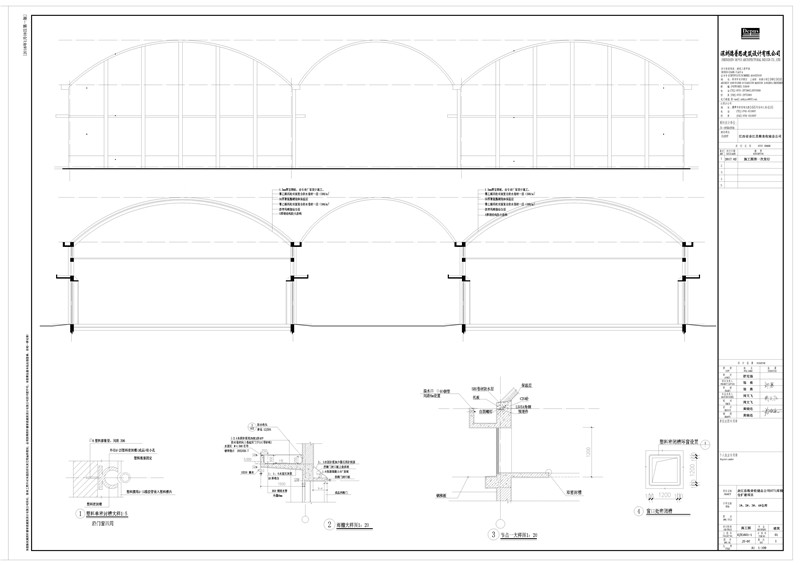

如下图所示，是拱形波纹钢屋盖主我们在屋里的上，我们在屋顶的上方可以看到一行小字，上面写着对本栋拱形波纹钢屋盖的一些具体的要求。

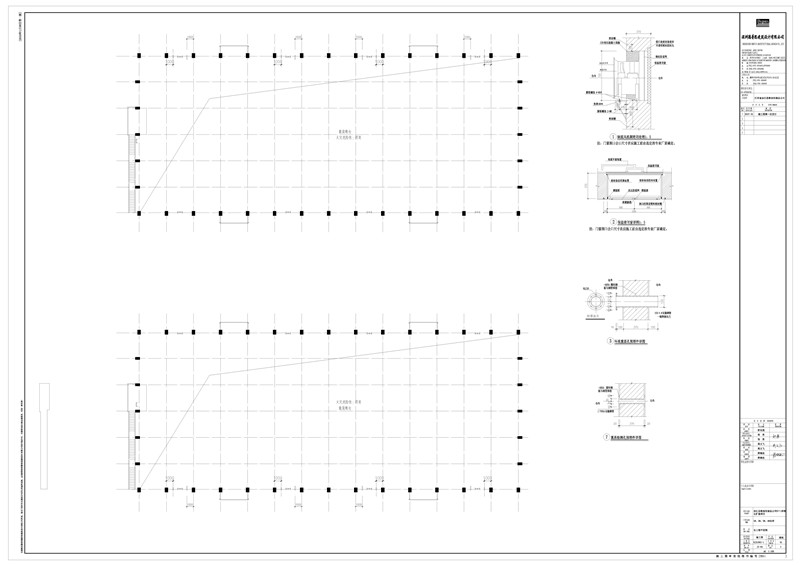

下图是拱形屋顶的俯视图，我们可以看到拱形屋顶的中间一栋是仓间罩棚，跨度明显小于其他两栋屋顶。
