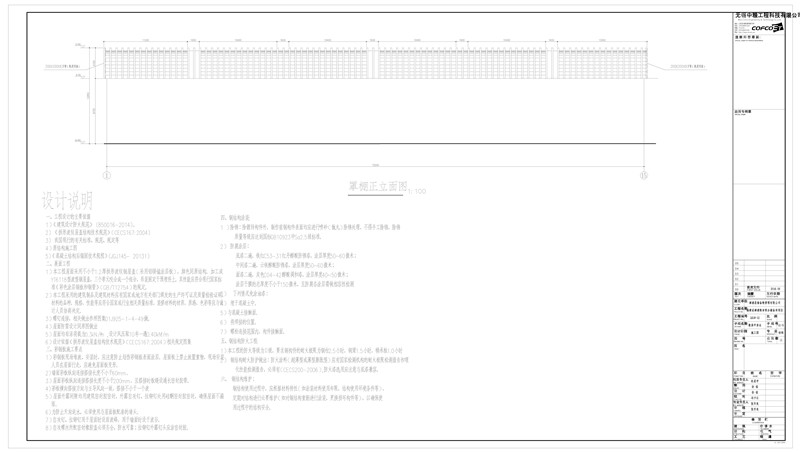

如下图所示是杰达钢构施工的福建漳州某粮食储备库仓间罩棚拱形波纹钢屋盖结构的图纸,可以看到图纸中仓间罩棚跨度是18米,长度是77米,一共分为两栋,总面积达到3000多平方米。

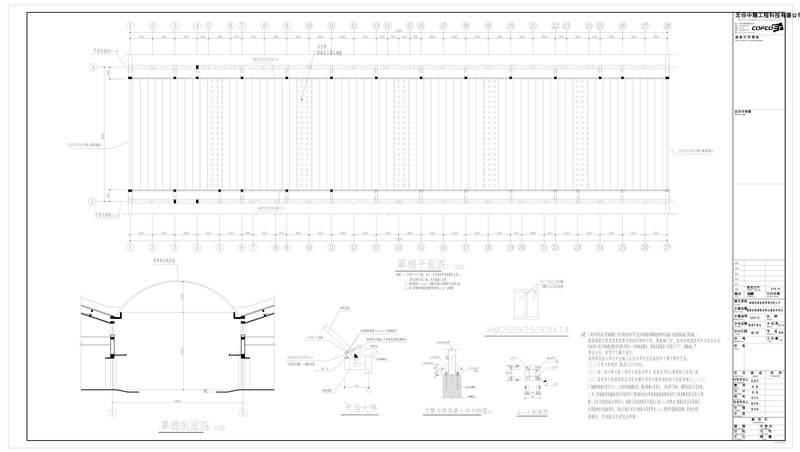

如图所示的仓间罩棚,我们需要在原有天沟上放上一根H杠横梁,然后在横梁上焊上角钢作为连接件,我们将拱形屋顶固定在角钢上,将拱形屋顶的两侧安装到原有的天沟中,让它雨水流到原有两侧天沟的内侧。
本次施工的仓间罩棚,我们需要每隔12米安装一条采光带,采光带的宽度是610,mm采光带的厚度是3mm。
本次施工的仓间罩棚拱型屋顶工程采用的是1.2mm厚度的铝镁锰材质的彩涂卷,如果您也需要定做拱形屋顶罩棚,您可以联系我们。
拱形波纹钢屋盖设计说明
一、工程设计的主要依据
1)《建筑设计防火规范》 (850016-2014)。
2)《拱形波纹屋盖结构技术规范》(CECS167:2004)
3)我国现行的有关标准、规范、规定等
4)原结构施工图
5)《混凝土结构后锚固技术规程》(JGJ145- 20131)
二、展面工程
1)本工程屋面采用不小于1.2厚拱形波纹钢屋盖(采用铝镁锰涂层板),颜色同原结构。加工成
YT6118型波型钢屋盖,三个单元咬合成一个组合,吊装固定于预埋件上。其性能应符合现行国家标
准《彩色涂层钢板和钢带》(GB/T12754)的规定。
2)本工程采用的建筑制品及建筑材料应有国家或地方有关部门颁发的生产许可证及质量检验证明,
材料的品种,规格,性能等应符合国家或行业相关质量标准,装修材料的材质,质感,色彩等应与设
计人员协商决定。
3)螺钉连接,相关做法参照图集01J925-1-4-49做。
4)屋面防雷设计同原图做法
5)屋面均布活荷载为0.3kN/m ,设计风压取10年一遇0.40kN/m
6)设计依据《拱形波纹屋盖结构技术规范》(CECS167:2004)相关规定图集
三、彩钢板施工要点
1)彩钢板现场堆放、安装时,应注意防止划伤彩钢板表面涂层。屋面板上禁止放置重物,现场安装人员在屋面行走,应避免屋面板变形。
2)墙面彩板纵向连接搭接长度不小于60mm。
3)屋面彩板纵向连接搭接长度不小于200mm,且搭接时板缝设通长密封胶带。
4)彩板横向搭接方向与主导风向一致,搭接不小于一个波
5)屋面外露间隙均用建筑密封胶密封,外露自攻钉、拉铆钉处用硅酮密封胶密封,确保屋面不漏雨。
6)为防止天沟返水,必须使用与屋面板配套的堵头。
7)自攻钉、拉铆钉用于屋面时设雨波峰,用于墙面时设于波谷。
8)自攻螺丝所配密封橡胶盖必须齐全、防水可靠;拉铆钉外露钉头应涂密封胶。
四、钢结构涂装:
1 )除锈:除镀锌构件外,制作前钢构件表面均应进行喷砂(抛丸)除锈处理,不得手工除锈,除锈质量等级应达到国标GB10923中Sa2.5级标准。
2) 防腐涂层:
底漆二遍,铁红C53-31红丹醇酸防锈漆,涂层厚度50~60微米;中间漆二遍,云铁醇酸防锈漆,涂层厚度50~60微米;面漆二遍,灰色C04-42醇酸调和漆,涂层厚度40~50微米;涂层干膜的总厚度不小于150微米,且防腐各涂层需做相容性检测
3) 下列情况免涂油漆:
4) 埋于混凝土中。
5)与混凝土接触面。
6) 将焊接的位置。
7) 螺栓连接范围内,构件接触面。
五、钢结构防火工程:
1)本工程的防火等级为Ⅱ级,要求钢构件的耐火极限为钢柱2.5小时,钢梁1.5小时,楼承板1.0小时
2) 钢结构耐火防护做法:防火涂料(超薄型或薄型膨胀型)应有国家检测机构的耐火极限检测报告和理化性能检测报告,必须有(CECS200-2006),防火漆选用应注意与底漆兼容。
六、 钢结构维护:
钢结构使用过程中,应根据材料特性(如涂装材料使用年限,结构使用环境条件等),定期对结构进行必要维护(如对钢结构重新进行涂装,更换损坏构件等),以确保使用过程中的结构安全。
