本次需要在四川凉山某发电站做一栋跨度为16米的拱形屋顶，长度为70米，本次施工的拱形屋顶工程位于山洞内，在山洞内无法使用吊车进行吊装作业，所以施工难度较大。
我们这次选用1.0mm厚度的彩钢板制作拱形屋顶石块比为1/5，拱高为3.2米。
原发电站两侧墙壁的高度是13米，土建公司另在其上做了一米高的混凝土立柱，在立柱上装了300×200×8×12的工字钢，在工字钢上焊接托板。
我们在托板上安装我们的拱形屋顶，每块拱形屋顶单元裁板都有100多公斤重，需要以人力的方式一块一块的往屋顶上运输。

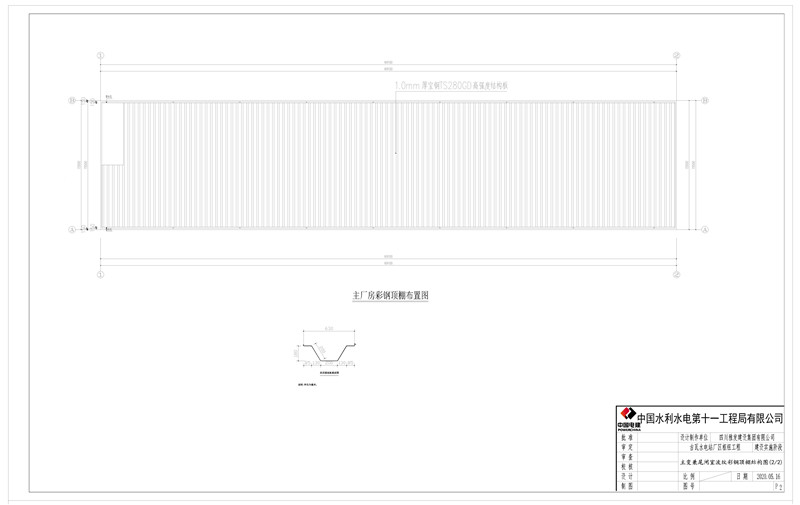

下图是山洞内拱形屋顶的平面示意图，可以看到整个屋顶的大致造型。本次屋顶的型号是914-610型的。
