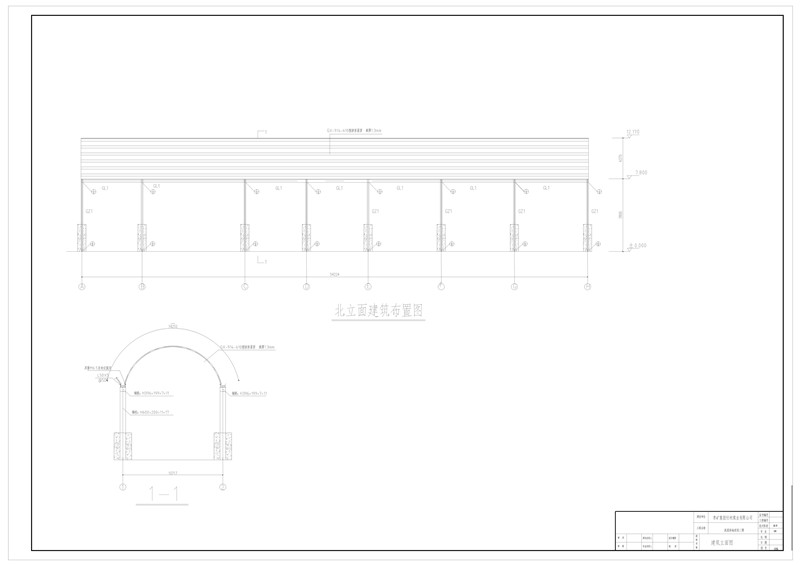

本份图纸中展示的是山东济宁某煤矿公司的拱型波纹钢屋盖的施工图,本拱形屋顶的跨度为10米,长度为54米,下部结构是钢结构,上部结构是拱形波纹钢屋盖结构。
在此次的拱形屋顶帐篷的后面有一栋26米宽的拱形屋顶是旧有的,所以本次使用的屋顶的颜色和以往的是一样的,同样为深灰色,本次施工的屋顶板材厚度为1.2mm。
下面请跟随杰达钢结构的技术员 毕占营详细的了解一下这一次施工的10米宽的煤棚拱型波纹钢屋盖。

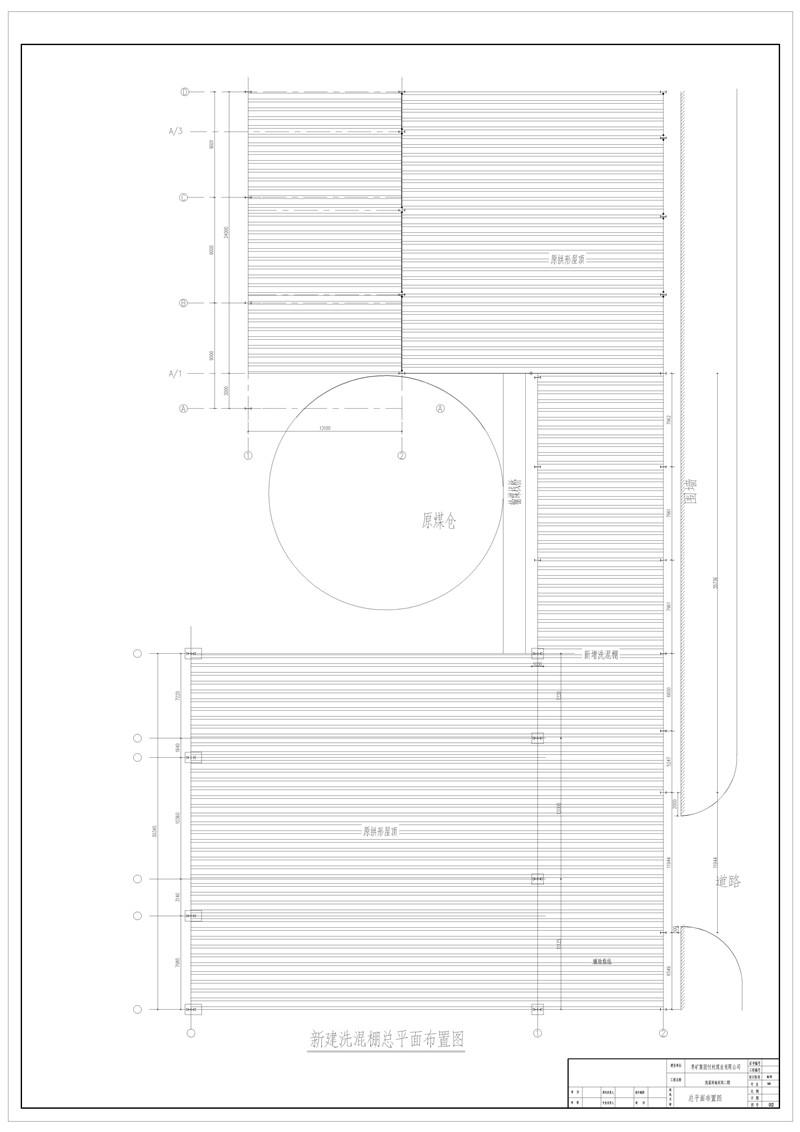

下图是新老拱形波纹钢屋盖的平面布置图

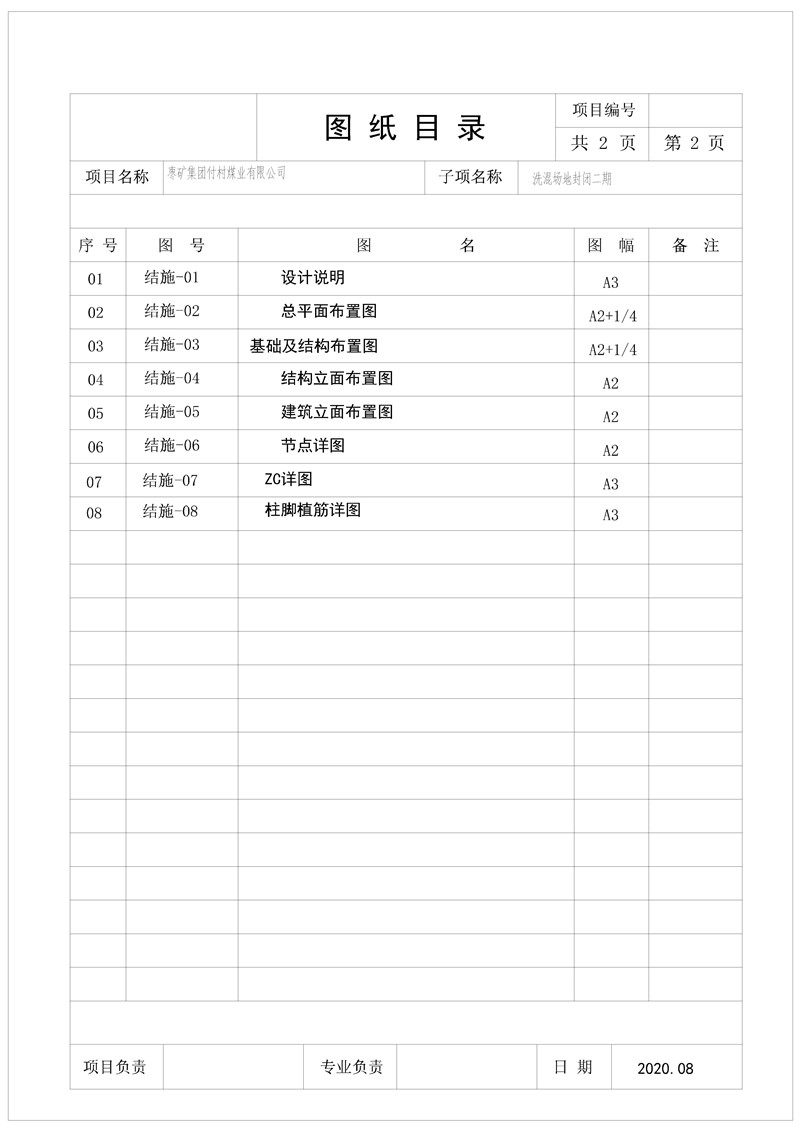

下图是本次需要做的山东济宁煤棚拱型波纹钢屋盖的图纸目录

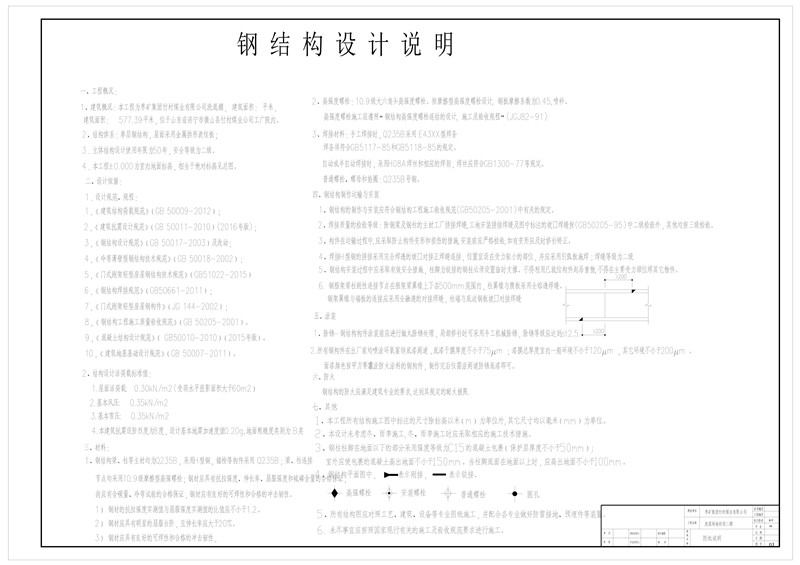

煤矿公司新增洗混棚设计说明
一、工程概况:
1、建筑概况:本工程为枣矿集团付村煤业有限公司洗混棚.建筑面积:平米.建筑面积:577.39平米.位于山东省济宁市微山县付村煤业公司工广院内。
2、结构体系:单层钢结构.屋面采用金属拱形波纹板;
3.主体结构设计使用年限为50年.安全等级为二级。
4.本工程%%p0.000为室内地面标高.相当于绝对标高见总图。
二、设计依据:
1.设计规范、规程:
1.《建筑结构荷载规范》(GB50009-2012);
2.《建筑抗震设计规范》(GB50011-2010)(2016年版);
3.《钢结构设计规范》(GB50017-2003)及改动;
4.《冷弯薄壁型钢结构技术规范》(GB50018-2002);
5.《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)
6.《钢结构焊接规范》(GB50661-2011);
7.《门式刚架轻型房屋钢构件》(JG144-2002);
8.《钢结构工程施工质量验收规范》(GB50205-2001)。
9.《混凝土结构设计规范》(GB50010-2010)(2015年版)。
10.《建筑地基基础设计规范》(GB50007-2011)。
您还可以参考《屋面工程质量验收规范(GB50207-2012)》
2、结构设计活荷载标准值:
1.屋面活荷载:0.30kN/m2(受荷水平投影面积大于60m2)
2.基本风压:0.35kN/m2
3.基本雪压:0.35kN/m2
4.本建筑抗震设防烈度为8度.设计基本地震加速度值0.20g.地面粗糙度类别为:B类
三、材料:
1、钢结构梁、柱等主材均为Q235B.采用H型钢.锚栓等构件采用Q235B;梁、柱连接节点均采用10.9级摩擦型高强螺栓;钢材应具有抗拉强度、伸长率、屈服强度和硫磷含量的合格保证.尚应有含碳量、冷弯试验的合格保证.钢材应有良好的可焊性和合格的冲击韧性。
1)钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1.2。
2)钢材应具有明显的屈服台阶.且伸长率应大于20%。
3)钢材应具有良好的可焊性和合格的冲击韧性.
2、高强度螺栓:10.9级大六角头高强度螺栓。按摩擦型高强度螺栓设计.钢板摩擦系数为0.45.喷砂。高强度螺栓施工应遵照“钢结构高强度螺栓连结的设计.施工及验收规程”(JGJ82-91)
3、焊接材料:手工焊接时.Q235B采用E43XX型焊条焊条须符合GB5117-85和GB5118-85的规定。
自动或半自动焊接时.采用H08A焊丝和相应的焊剂.焊丝应符合GB1300-77等规定。
普通螺栓、螺母和垫圈:Q235B号钢。

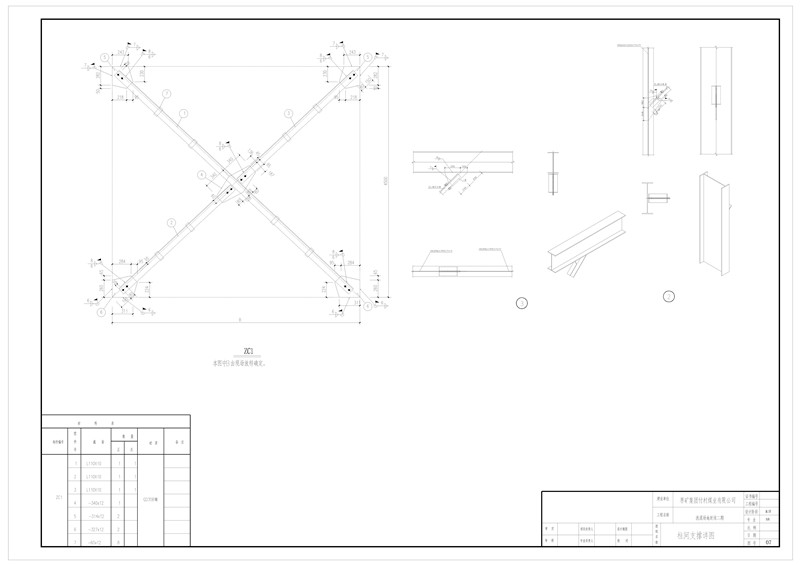

四、钢结构制作运输与安装
1、钢结构的制作与安装应符合钢结构工程施工验收规范(GB50205-2001)中有关的规定。
2、焊接质量的检验等级:除钢梁及钢柱的主材工厂拼接焊缝.工地安装拼接焊缝及图中标注的坡口焊缝按(GB50205-95)中二级检验外.其他均按三级检验。
3、构件在运输过程中.应采取防止构件变形和损伤的措施.安装前应严格检验.如有变形应及时修补矫正。
4、焊接H型钢的拼接采用完全焊透的坡口对接正焊缝连接.位置宜设在受力较小的部位.并应采用引弧板施焊;焊缝等级为二级.
5、钢结构安装过程中应采取有效安全措施.柱脚为铰接的钢柱必须设置临时支撑。不得利用已就位构件起吊重物.不得在主要受力部位焊其它物件。>200
6.钢框架梁柱刚性连接节点在框架梁翼缘上下各500mm范围内.柱翼缘与腹板采用全熔透焊缝。钢架翼缘与端板的连接应采用全融透的对接焊缝.柱端与底边钢板坡口对接焊缝
五、涂装
1、除锈-钢结构构件涂装前应进行抛丸除锈处理.局部修补时可采用手工机械除锈.除锈等级应达到st2.5.>200
2、所有钢构件在出厂前均喷涂环氧富锌底漆两道.底漆干膜厚度不小于75μm;漆膜总厚度室内一般环境不小于120μm.其它环境不小于200μm。面漆颜色按甲方要求.需涂防火涂料的钢构件.制作完后仅需涂两道防锈底漆即可。
六、防火
钢结构的防火应满足建筑专业的要求.达到其规定的耐火极限.
七、其他
1、本工程所有结构施工图中标注的尺寸除标高以米(m)为单位外.其它尺寸均以毫米(mm)为单位。
2、本设计未考虑冬、雨季施工.冬、雨季施工时应采取相应的施工技术措施。

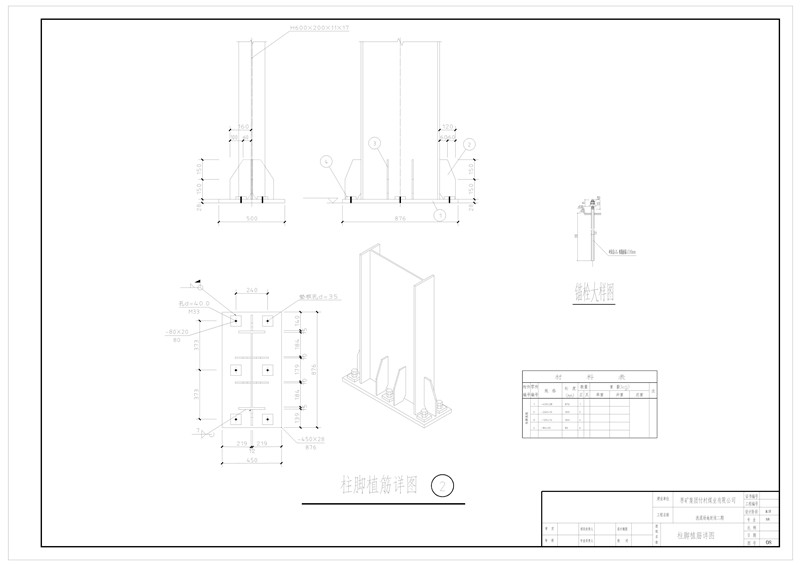

3、钢柱柱脚在地面以下的部分采用强度等级为C15的混凝土包裹(保护层厚度不小于50mm);
室外应使包裹的混凝土高出地面不小于150mm。当柱脚底面在地面以上时.应高出地面不小于100mm。

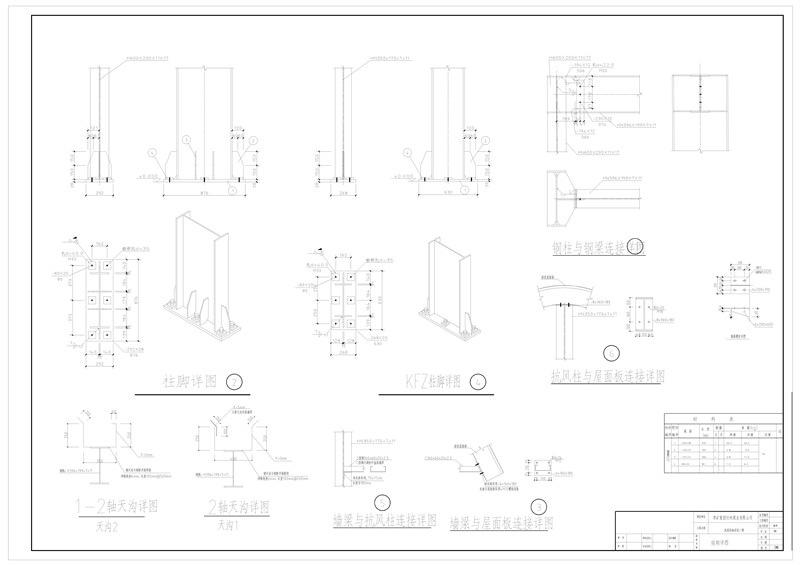

4、钢结构平面图中.表示刚接.表示铰接。
高强螺栓
安装螺栓
普通螺栓
圆孔
5、所有结构图应对照工艺、建筑、设备等专业图纸施工.并配合各专业做好防雷接地、预埋件等装置。
6.未尽事宜应按照国家现行有关的施工及验收规范要求进行施工。
