机棚25米跨拱形钢结构图纸

拱形屋顶厂家 2020-11-18 13:30:17 图纸图集 10609 ℃ 0 评论

本图中展示的是湖北黄冈武穴地区25米块的拱形波纹钢屋盖钢结构罩棚。

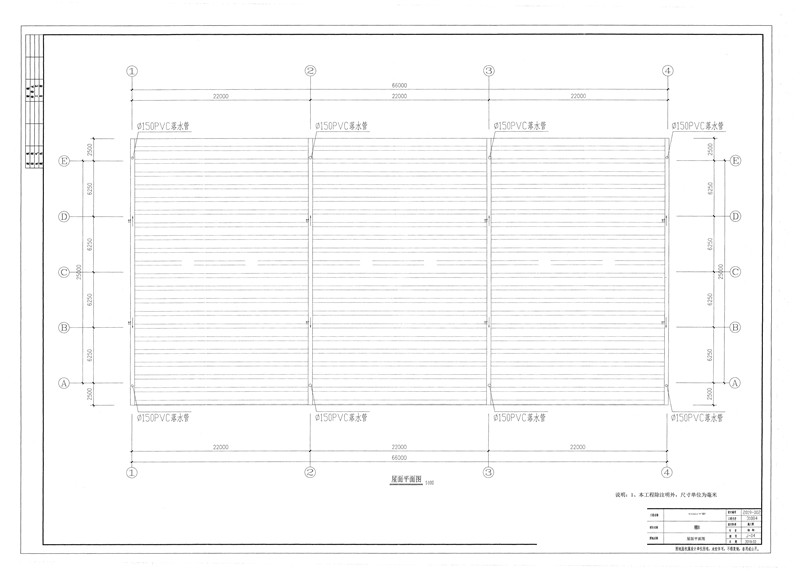

图纸中所展示的拱形波纹钢覆盖结构布置为25米×22米×3两块的钢结构拱形屋顶钢结构件，包括钢柱，三角，钢梁，波纹屋面等。

本次设计拱形钢屋盖的主要依据是钢结构设计规范、门式刚架轻型房屋钢结构技术规范，以及冷弯薄壁型钢结构技术规程。

经杰达钢构的技术员毕占营分析，本次使用的钢材需要符合普通碳素结构钢技术条件规定，用Q235材质的钢架结构进行钢结构件的生产加工。

本次使用的钢结构，防火应满足设计要求，处理好钢结构，表面使用防火涂料产品，应使钢结构各结构达到设计规定的耐火极限本次使用的屋顶厚度为1.0mm。

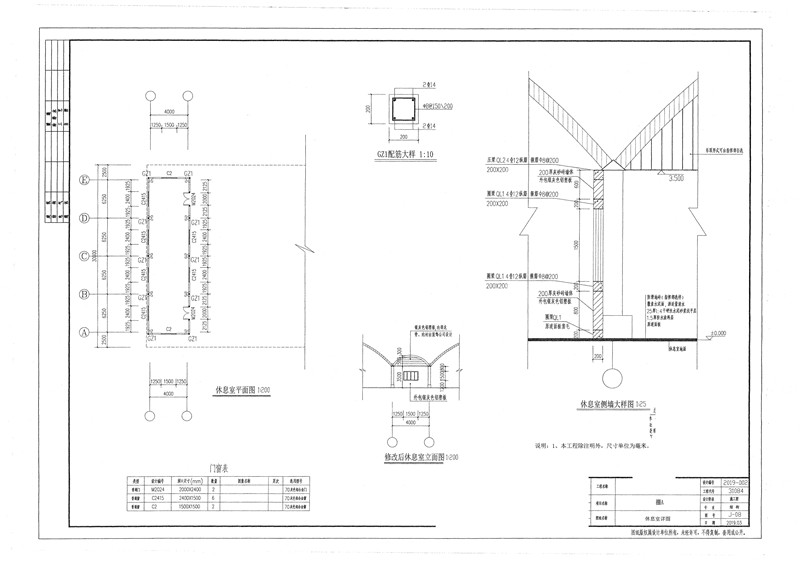

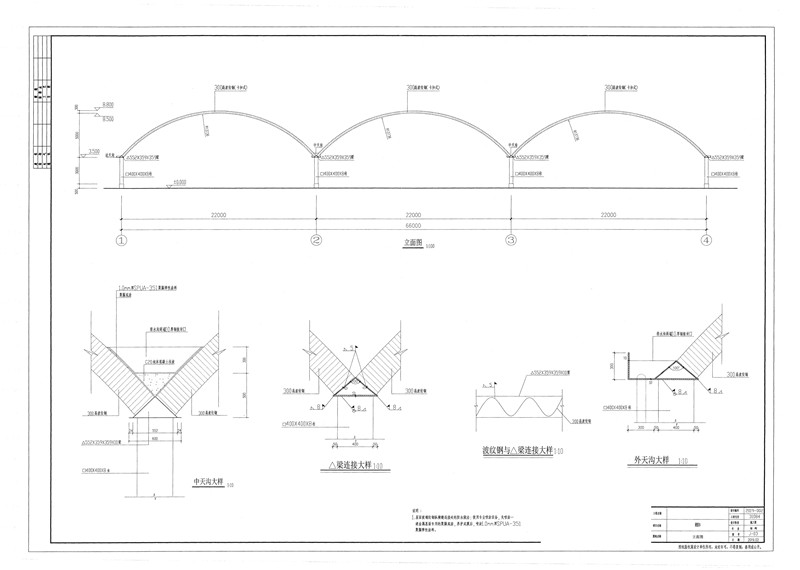

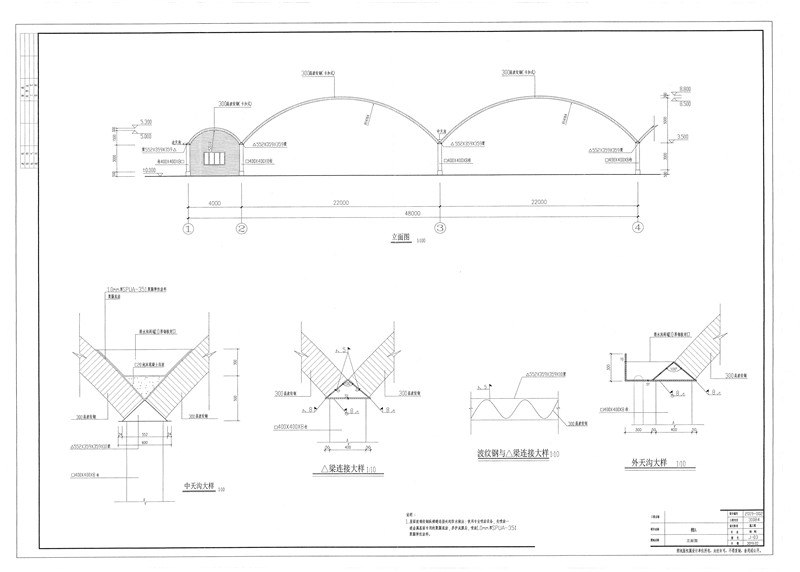

如下图所示，我们可以看到三连跨的拱形波纹钢屋盖，屋盖的底部都堆叠在一起的，安装在钢构柱上方的天沟内侧。

下面一张图片是拱形波纹钢屋盖的山墙，我们可以看到屋盖山墙也是利用屋面板914-610的型号制作而成的。
