广西河池拱形屋顶污水处理池设计图纸

本份图纸中所示的拱形屋顶一共有两块，其中一块它的跨度为23.05米，长度为17.04米。另外一栋拱形屋顶，它的跨度为15米，长度仅为10米。本次所要施工的拱形波纹钢物怪工程，使用的板材厚度为1.2mm厚，使用的材质为ts280gd，面积为25.05*5.68*3+15*10=576.852平方米。

本次需要施工的拱形屋顶工程位于广西省河池市凤山县为某渗滤液处理厂新建的渗液调节池施工图，本次施工的拱形屋顶为污水池的问题，需要具有防腐的用途。所以我们在选材上不仅使用宝钢生产的彩涂卷，更需要在拱形屋顶的下方喷出一层5mm厚的聚氨酯作为防腐隔热阻燃用途。

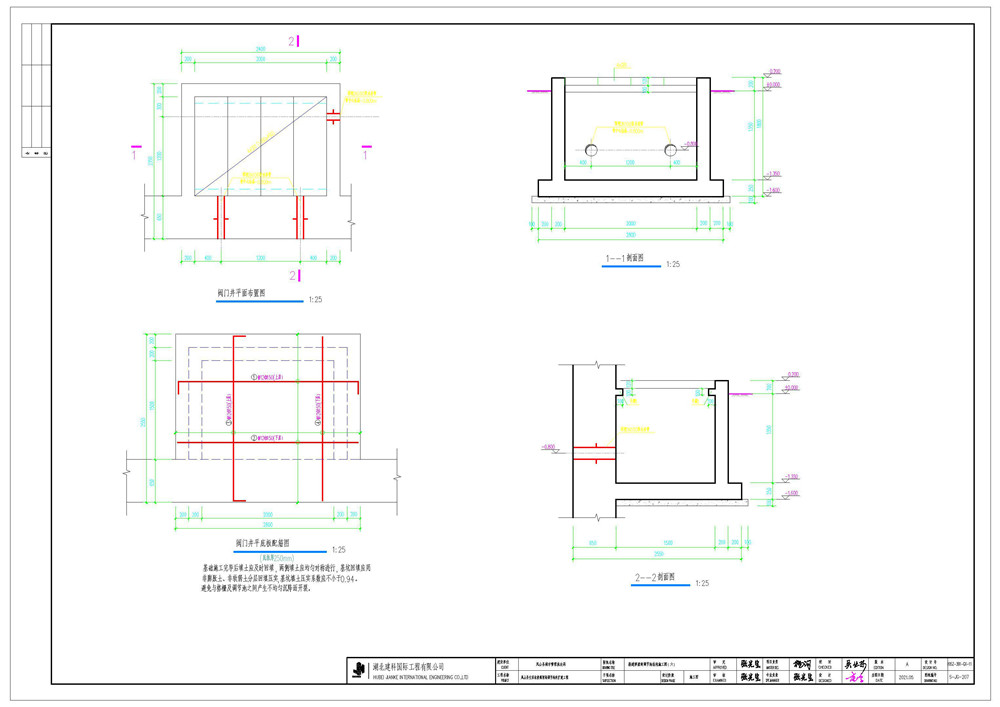

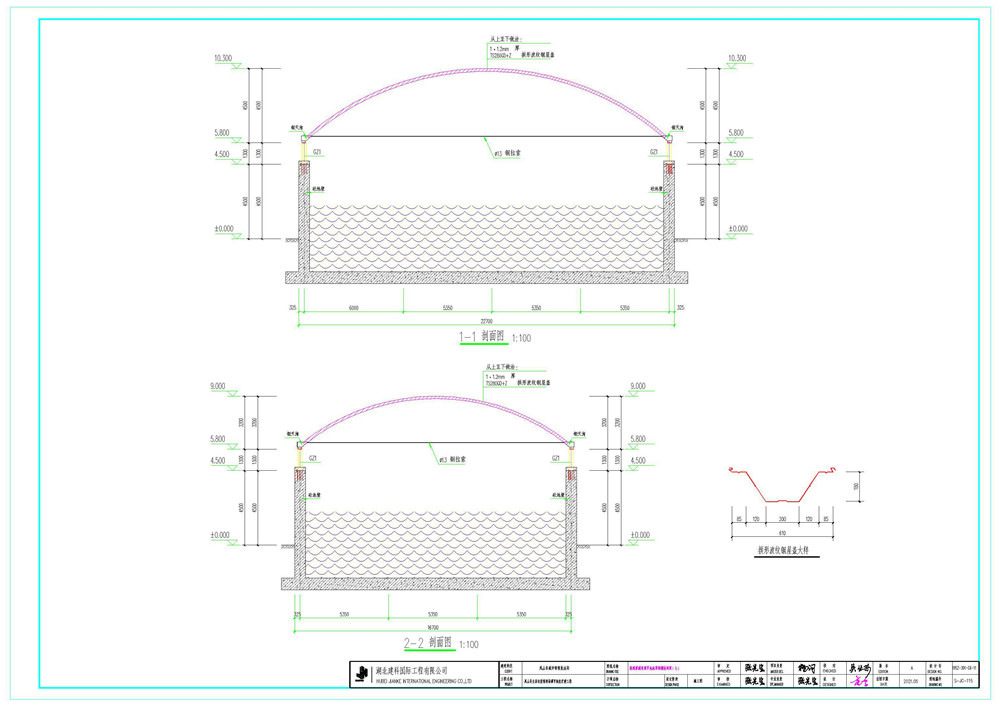

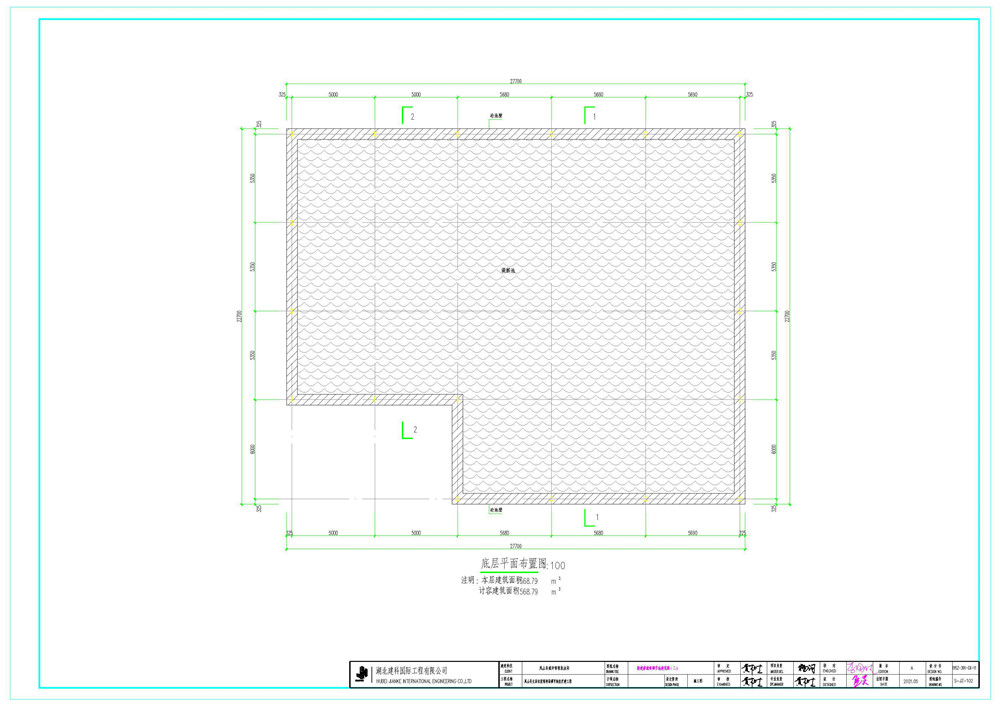

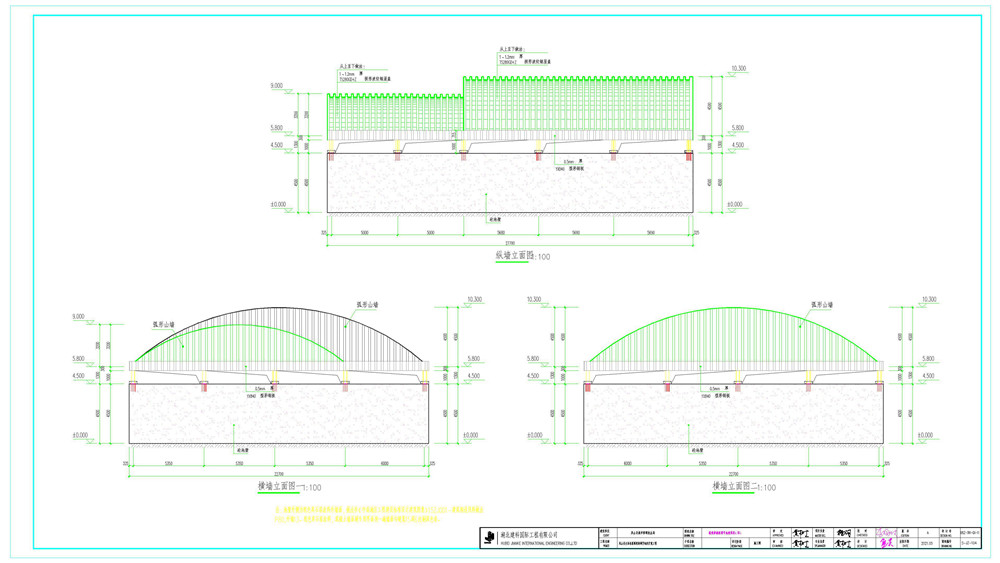

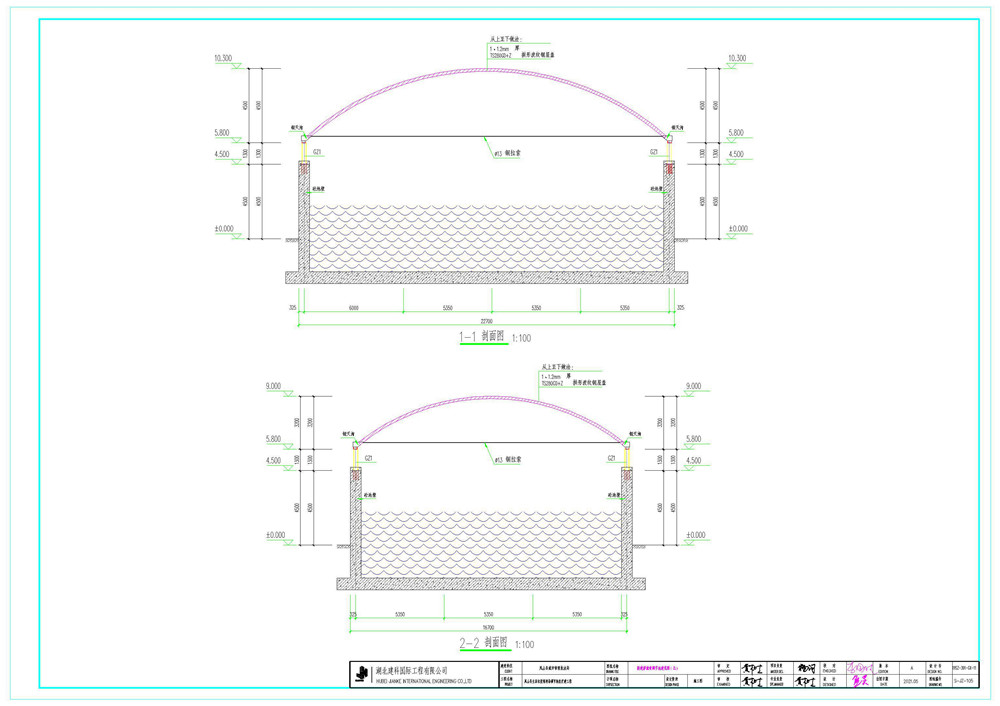

拱形屋顶污水池设计图纸

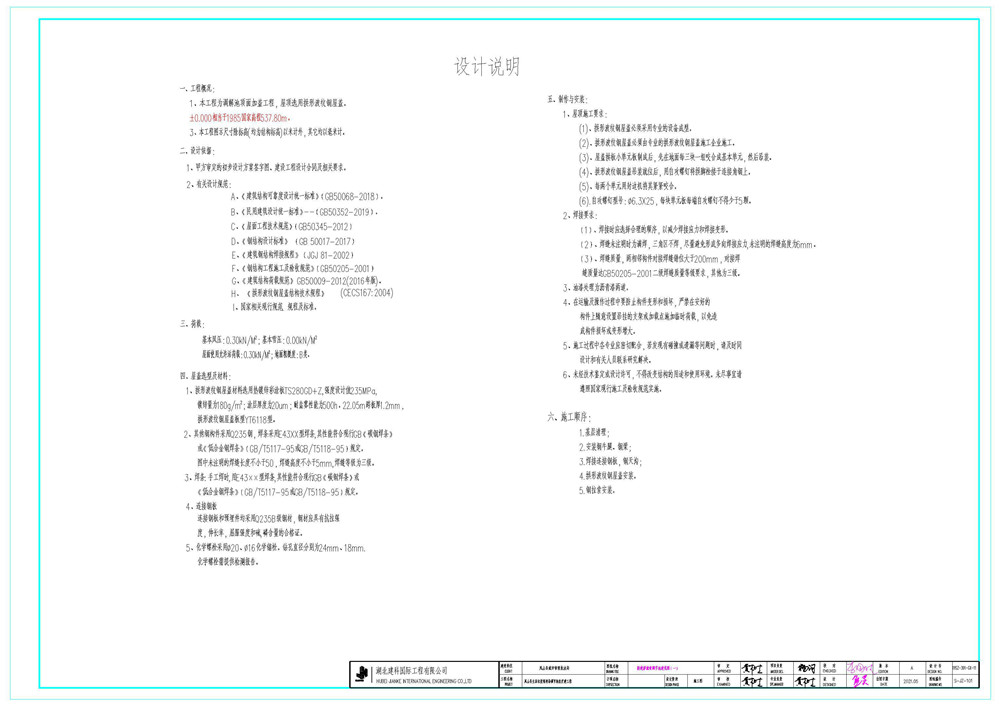

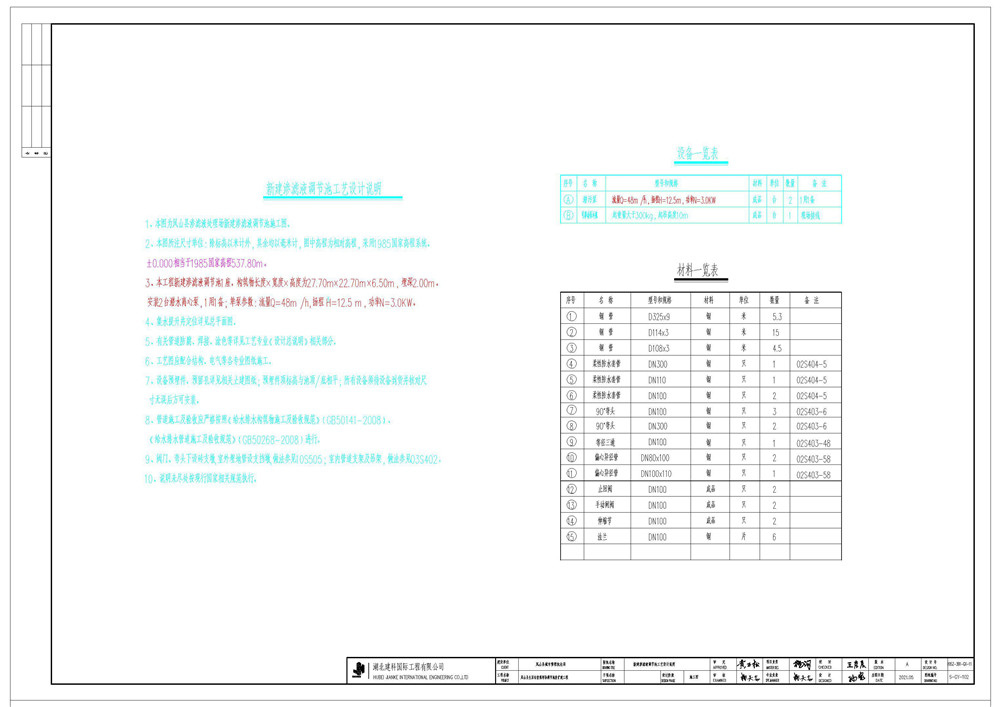

拱形屋顶污水池设计说明

一、工程概况:

1、本工程为调解池顶面加盖工程,屋顶选用拱形波纹钢屋盖。P0.000相当于1985国家高程537.80m。

3、本工程图示尺寸除标高(均为结构标高)以米计外,其它均以毫米计。

二、设计依据:

1、甲方审定的初步设计方案签字图、建设工程设计合同及相关要求。

2、有关设计规范:

A、《建筑结构可靠度设计统一标准》(GB50068-2018)。

B、《民用建筑设计统一标准》——(GB50352-2019)。

C、《屋面工程技术规范》(GB50345-2012)

D、《钢结构设计标准》  (GB 50017-2017)

E、《建筑钢结构焊接规程》 (JGJ 81-2002)

F、《钢结构工程施工及验收规范》(GB50205-2001)

G、《建筑结构荷载规范》 GB50009-2012(2016年版)。

H、《拱形波纹钢屋盖结构技术规程》(CECS167:2004)I、国家相关现行规范. 规程及标准。

三、荷载:

基本风压:0.30kN/M%%1402%%141;基本雪压:0.00kN/M%%1402屋面使用允许活荷载:0.30kN/M%%1402%%141;地面粗糙度:B类。

四、屋盖选型及材料:

1、拱形波纹钢屋盖材料选用热镀锌彩涂板TS280GD+Z,强度设计值235MPa,镀锌量为180g/m%%1402%%141;涂层厚度为20um;耐盐雾性能为500h。22.05m跨板厚1.2mm,拱形波纹钢屋盖板型YT6118型。

2、其他钢构件采用Q235钢,焊条采用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。图中未注明的焊缝长度不小于50,焊缝高度不小于5mm,焊缝等级为三级。

3、焊条:手工焊时,用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。

4、连接钢板连接钢板和预埋件均采用Q235B级钢材,钢材应具有抗拉强度,伸长率,屈服强度和硫,磷含量的合格证。

5、化学螺栓采用%%C20、%%C16化学锚栓。钻孔直径分别为24mm、18mm.化学螺栓需提供检测报告。

五、制作与安装:

1、屋顶施工要求:

(1)、拱形波纹钢屋盖必须采用专业的设备成型。

(2)、拱形波纹钢屋盖必须由专业的拱形波纹钢屋盖施工企业施工。

(3)、屋盖拱板小单元板制成后,先在地面每三块一组咬合成基本单元,然后吊装。

(4)、拱形波纹钢屋盖吊装就位后,用自攻螺钉将拱脚栓接于连接角钢上。

(5)、每两个单元用封边机将其紧紧咬合。

(6).自攻螺钉型号:%%c6.3X25,每块单元板每端自攻螺钉不得少于5颗。

2、焊接要求:

(1)、焊接时应选择合理的顺序,以减少焊接应力和焊接变形。

(2)、焊缝未注明时为满焊,三角区不焊,尽量避免形成多向焊接应力,未注明的焊缝高度为6mm。

(3)、焊缝质量,两相邻构件对接焊缝错位大于200mm,对接焊缝质量达GB50205-2001二级焊缝质量等级要求,其他为三级。

3、油漆处理为沥青漆两道。

4、在运输及操作过程中要防止构件变形和损坏,严禁在安好的构件上随意设置吊挂的支架或加载点施加临时荷载,以免造成构件损坏或变形增大。

5、施工过程中各专业应密切配合,若发现有碰撞或遗漏等问题时,请及时同设计和有关人员联系研究解决。

6、未经技术鉴定或设计许可,不得改变结构的用途和使用环境。未尽事宜请遵照国家现行施工及验收规范实施。

六、施工顺序:

1.基层清理;

2.安装钢牛腿、钢梁;

3.焊接连接钢板,钢天沟;

4.拱形波纹钢屋盖安装。

5.钢拉索安装。
