本图中所示的拱形屋顶位于湖北宜昌,该栋拱形屋顶的跨度著作有37米,长度一共有72米,建筑面积是37×72=2664平方米。
本次施工的拱形屋顶板材厚度为1.5mm厚度,下部结构为钢结构钢构的高度一共为9.4米,我们需要做的拱形屋顶的拱高为是7.325米。
这次我们施工的37米一块的拱形屋顶同样需要做山墙,我们将该板材安装在300×250的工字钢上,山墙同样使用914-1610拱形波纹钢屋盖单元板,在下侧需要安装6个厚的镀锌钢板作为泛水板。

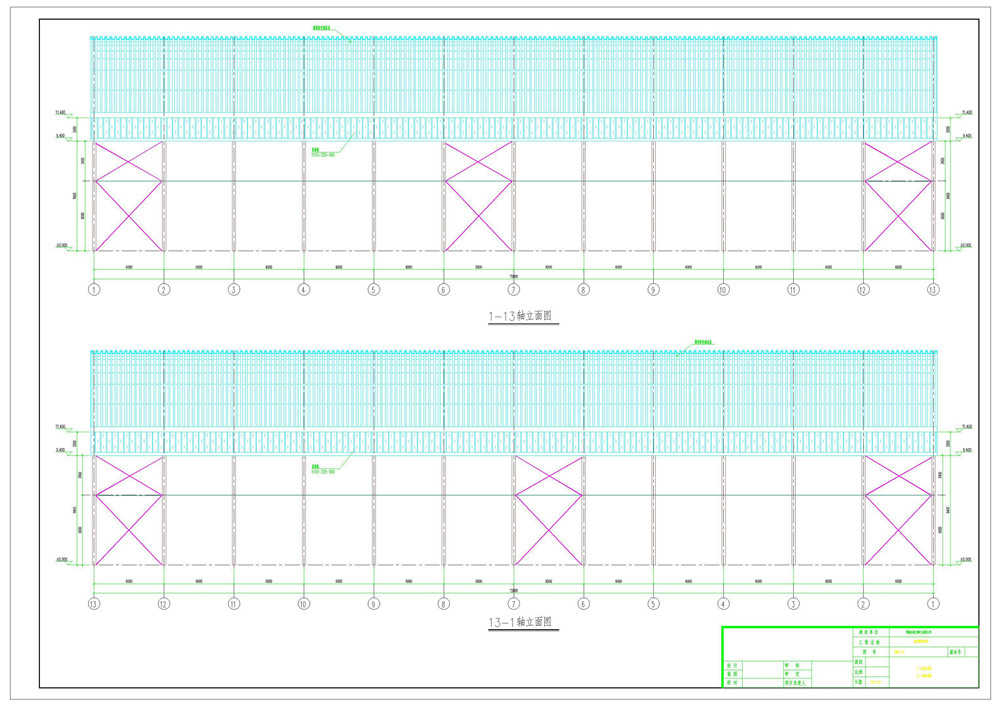

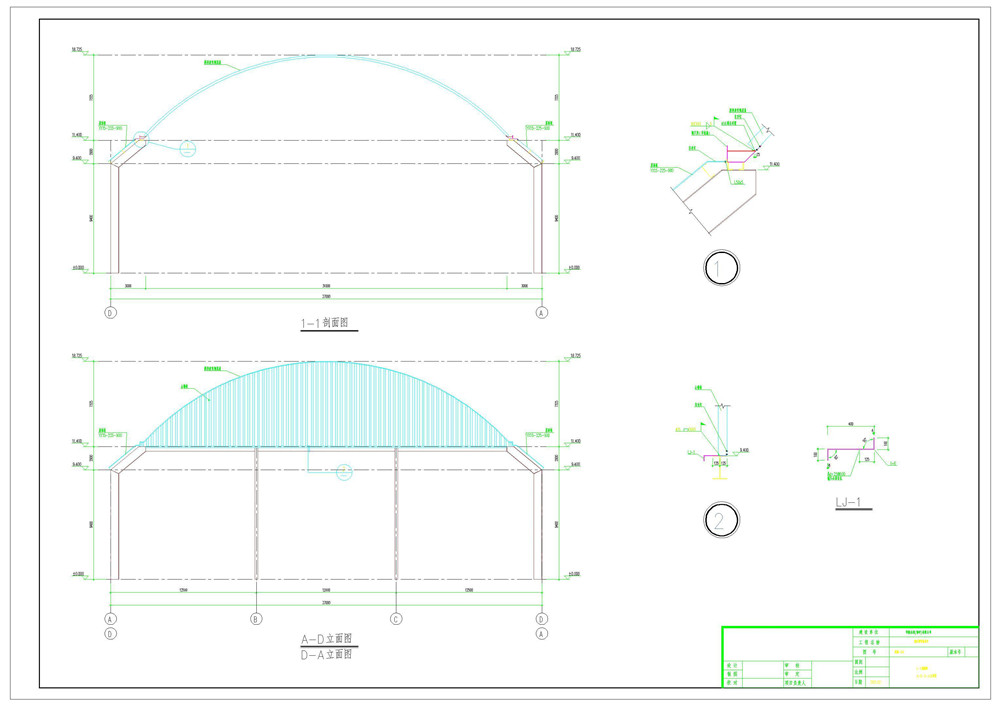

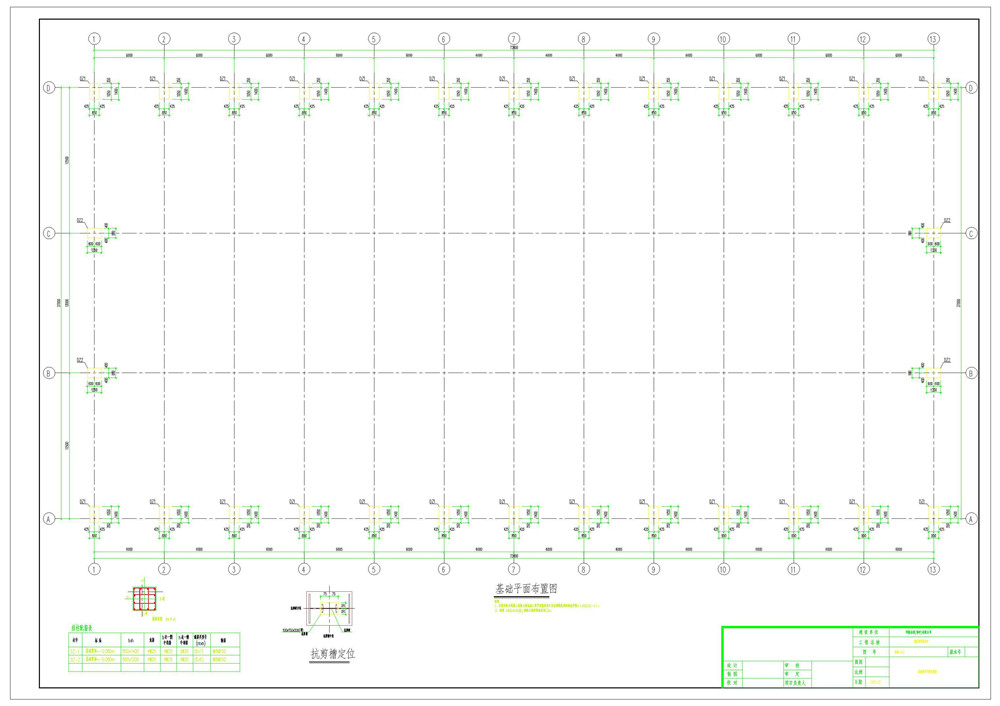

钢结构拱形波纹钢屋盖图纸
钢结构及拱形波纹钢屋盖设计说明
一:一般说明
1.1本结构说明适用于本子项,凡设计图纸另有说明者,应以设计
图纸或标准图集为准,并同时遵照国家有关现行规范;
1.2本工程所有建筑结构安全等级均为二级;
1.3全部尺寸除注明外,均以毫米为单位,标高以米为单位;
1.4本子项%%P0.000为室内地面标高,相当于绝对标高56.000米;
1.5本子项平面定位详见总图;
1.6本子项施工时,应遵守各有关施工规范及规程,本说明未尽事宜,应按现行有关
标准、规范、规程执行。
1.7未经技术鉴定或设计许可,不得改变结构的用途和使用环境。
二:抗震设计
2.1本工程抗震设防烈度为6度,建筑物及构筑物的抗震设防类别为丙类;
设计基本地震加速度值为0.05g,设计地震分组为第一组;
三:使用荷载标准值
3.1本工程的设计基准期为50年,建(构)筑物的设计使用年限为50年;
3.2本工程50年一遇的基本风压Wo=0.30kN/m2,基本雪压So=0.30kN/m2;
3.3地面粗糙度为B类;
3.4场地类别为II类
3.5屋面活荷载标准值:0.3kN/m2
四:地基基础部分
4.1本工程地基基础设计等级为丙级,地基基础的安全等级为二级;
4.2地基采用独立基础,持力层地基承载力特征值不小于80kPa。
4.3基础施工后,基坑应及时分层回填,回填夯实土的干密度不小于15.50kN/m3,回填
土必须用非膨胀土分层夯实,压实系数>0.94,最优含水量Wop为19%%%-23%%%;
4.4新建清水收集池基础底标高为-3.500m,低于柱基础底标高-1.800m。因此水池应先
于柱基础施工,待水池整体施工完毕后,用回填土填至柱基础底标高并压实,且压实系数>0.94
方可进行柱基础施工。
五:钢筋混凝土结构部分
5.1混凝土结构的使用环境类别:地下构件及屋面为二a类;室内为一类;
5.2现浇部分
5.2.1材料:混凝土:垫层:C15;
基础:C30(图中注明者除外)
钢筋:%%130级钢(HPB300),fy=270N/mm2%%132级钢(HRB400),fy=360N/mm2钢材:未注明的钢材为Q235-B.
5.2.2结构构件主筋混凝土最小保护层厚度(钢筋外边缘至混凝土表面的距离):
(子项中特殊注明者除外)
梁、柱:25mm.
基础:40mm.
5.2.3混凝土结构中纵向受拉钢筋最小锚固长度l(抗震):
六:钢结构
1.本工程所采用的钢材除满足国家材料规范要求外,尚应满足下列要求:
钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。
钢材应具有明显的屈服台阶,且伸长率不应小于20%。
钢材应具有良好的可焊性和合格的冲击韧性。
钢材质量等级必需达到合格或合格以上。
2.本工程檩托板及次构件采用Q235-B。
3.除图中特殊注明外,所有结构加劲板、连接板厚度均为6mm。
4.墙檩与檩托、隅撑以及隅撑与刚架斜梁等次要连接采用普通螺栓,普通螺栓应符合现行国家标准《六角螺栓-C级》(GB5780)的规定。
5.檩条:墙面采用Q235镀锌C型檩条,
6.屋盖选型、材料及施工要求
6.1屋盖采用拱形波纹钢屋盖采用热镀锌彩涂板TS280GD+Z,强度设计值235MPa,镀锌量为180g/m2,;涂层厚度为20um;耐盐雾性能为500h。板厚1.4mm,拱形波纹钢屋盖板型选用YT6118型,颜色选用铁青灰。
6.2连接天沟采用5mm厚钢板折弯制作,沿11.400标高梁通长设置,连接天沟和预埋件均采用Q235B级钢材,钢材应具有抗拉强度,伸长率,屈服强度和硫,磷含量的合格证。连接天沟与预埋板焊缝长度须大于200mm。
6.3屋顶施工要求:
(1)、拱形波纹钢屋盖必须采用专业的设备成型。
(2)、拱形波纹钢屋盖必须由专业的拱形波纹钢屋盖施工企业施工。
(4)、拱形波纹钢屋盖吊装就位后,用自攻螺钉将拱脚栓接于连接角钢上。
(5)、每两个单元用封边机将其紧紧咬合。
(6).自攻螺钉型号:6.3X25,每块单元板每端自攻螺钉不得少于5颗。
7.砼预埋件应按图中尺寸预埋,不得遗漏.
8.焊缝质量等级:所有钢板的对接焊缝采全熔透焊,翼板、腹板的对接焊缝位置应错开>200mm,端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊,若梁柱为刚性连接时,柱翼板与腹板在梁上下翼板500范围内应采用全熔透焊,其余为三级。
9.图中未注明的焊脚尺寸均为6mm;
10.焊接Q235钢或HPB300级钢筋时用E43xx型焊条,焊接Q345钢或HRB335级、HRB400钢筋时用E50xx型焊条;Q235钢或HPB300级钢筋与Q345钢或HRB335级或HRB400级钢筋焊接时用E43xx焊条。
11钢结构涂装:
11.1除锈:除镀锌构件外,制作前钢构件表面均应进行除锈处理。
11.2防腐涂层:红丹漆打底,深灰色防锈漆一道。
11.3下列情况免涂油漆:
(1)埋于混凝土中。
(2)与混凝土接触面。
(3)将焊接的位置。
(4)螺栓连接范围内,构件接触面。
12.对所有钢结构构件的制作精度,焊缝质量检验,安装,运输,防锈等工序应符合国标<<钢结构工程施工及验收规范>>(GB50205-2001)的要求进行.
13.施工过程中各专业应密切配合,若发现有碰撞或遗漏等问题时,请及时同设计和有关人员联系研究解决。
14.未经技术鉴定或设计许可,不得改变结构的用途和使用环境。未尽事宜请遵照国家现行施工及验收规范实施。
七:设计依据
1《建筑抗震设计规范》(GB50011-2010)(国标)
2《建筑结构荷载规范》(GB50009-2012)(国标)
3《建筑地基基础设计规范》(GB50007-2011)(国标)
4《建筑结构可靠度设计统一标准》(GB50068-2018)(国标)
5《钢结构设计标准》(GB50017-2017)(国标)
6《混凝土结构设计规范》(GB50010-2010)(国标)
7《砌体结构设计规范》(GB50003-2011)(国标)
8《建筑地基基础技术规范》(DB42)(湖北省标)
9《门式刚架轻型房屋钢结构技术规范》GB51022-2015
