湖北襄阳某水泥厂拱形波纹钢屋盖图纸

拱形屋顶厂家 2021-11-07 12:02:48 图纸图集 2616 ℃ 0 评论

本图纸中所示的拱形波纹钢屋盖结构跨度为36米，长度为96米，建筑面积为36*96=3456平方米。

这是我们施工的拱形波纹钢屋盖结构，需要在两侧安装弧形彩钢板山墙，同样使用的是914-610型的作为墙体的主材料。

本次施工的拱形屋顶下部结构为砖混结构，砖混结构的上方大概有两米高的钢牛腿，在钢头腿上面安装钢天沟。

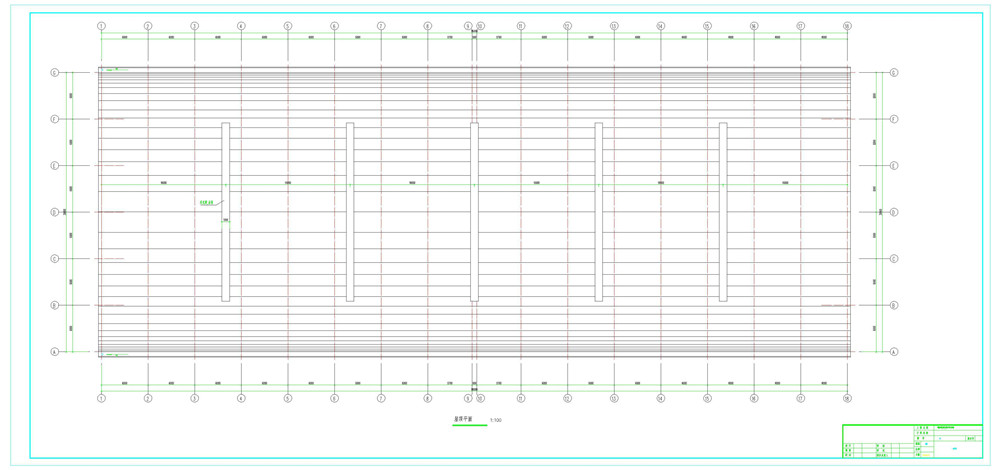

1.下图是拱形波纹钢屋盖的平面设计图，可以看到屋顶上方安装了5个采光带。

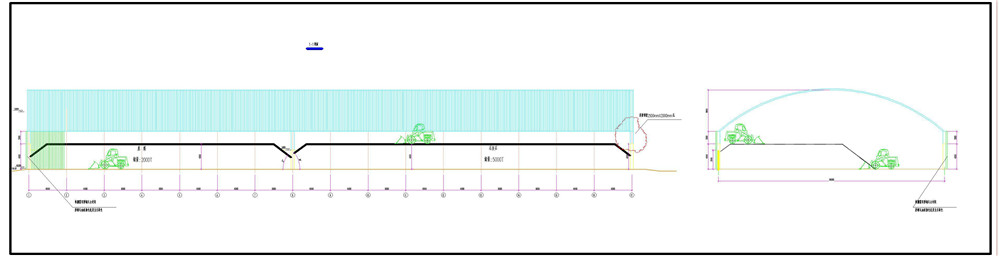

2.下图是拱形波纹钢屋盖的侧视图，可以看到两面都需要使用拱形屋直槽板作为山墙用途。

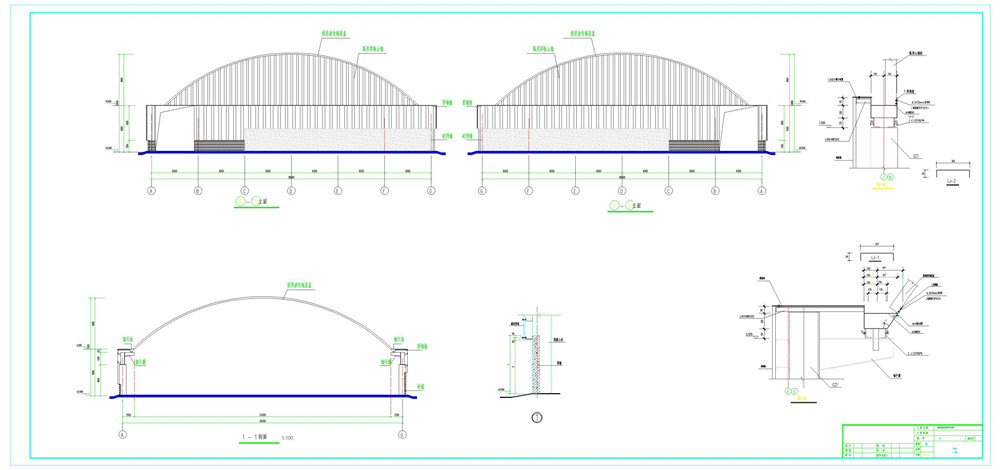

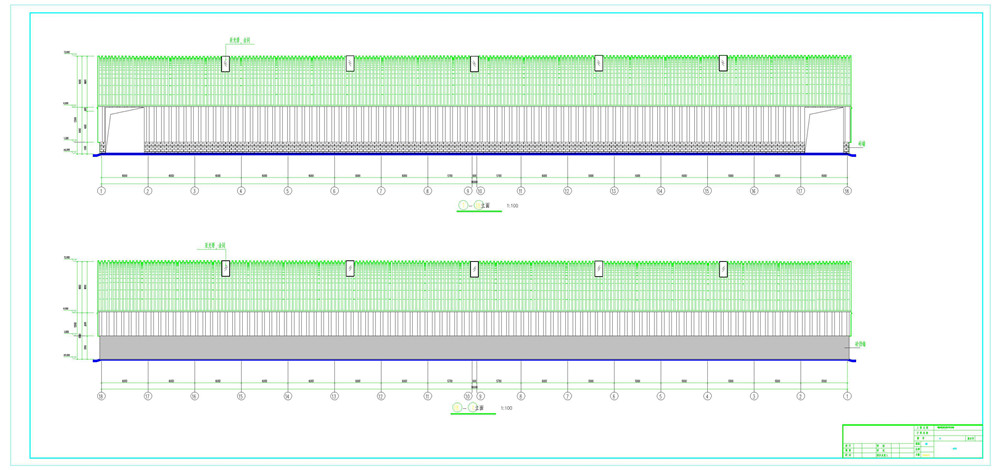

3.下图是拱形波纹钢屋盖的侧视图，可以看到绿色作为拱形波纹钢屋盖的示意图，且上方均由安装中空采光带。

请投标方仔细研究图纸《襄阳石灰项目堆棚图纸工艺要求》

1.堆棚设计（包含土建、钢结构、拱形波纹钢屋盖等），不含工艺和电气设计

2.供货及安装施工：包含钢结构构件（含钢柱、天沟和钢梁）、彩钢板维护、拱形波纹钢屋盖、山墙

3.混凝土基础、混凝土柱、混凝土挡墙、砖墙只含设计不含施工

招标图纸内所有施工内容均在招标范围内总价包干。
