重庆九龙坡某山洞内水电站拱形波纹钢屋盖图集

拱形屋顶厂家 2022-06-07 15:34:07 图纸图集 1263 ℃ 1 评论

本图纸是重庆九龙坡某电站内需要施工钢结构及拱形屋顶的图纸。

从图纸中可见,我们需要在水电站两侧混凝土横梁的上方安装三米高的钢柱,并在钢柱的上方安装跨度为14米,长度为120米长的彩钢瓦拱形。

屋顶本图纸中所示的拱形屋顶,原计划使用80×80×2mm方管梁作为支架。使用30×40×2mm的方管作为檩条,在屋顶上安装0.5mm厚度的普通彩钢瓦。

后根据业主要求改造为使用1.0mm厚度的无梁拱形屋顶,使用拱形屋顶结构无需钢梁及檩条,只需要一张张经过914-610型无梁起拱设备压制过的彩板就可以直接安装作为屋顶使用,从下部看我们屋顶底部为白色,美观大气,并且可以反射灯光,使得水电站内的空间更为通透明亮。

图纸代码

本份图纸的代码为:其他\四川 凉山 山洞内 15.5m x 70m

图纸详情

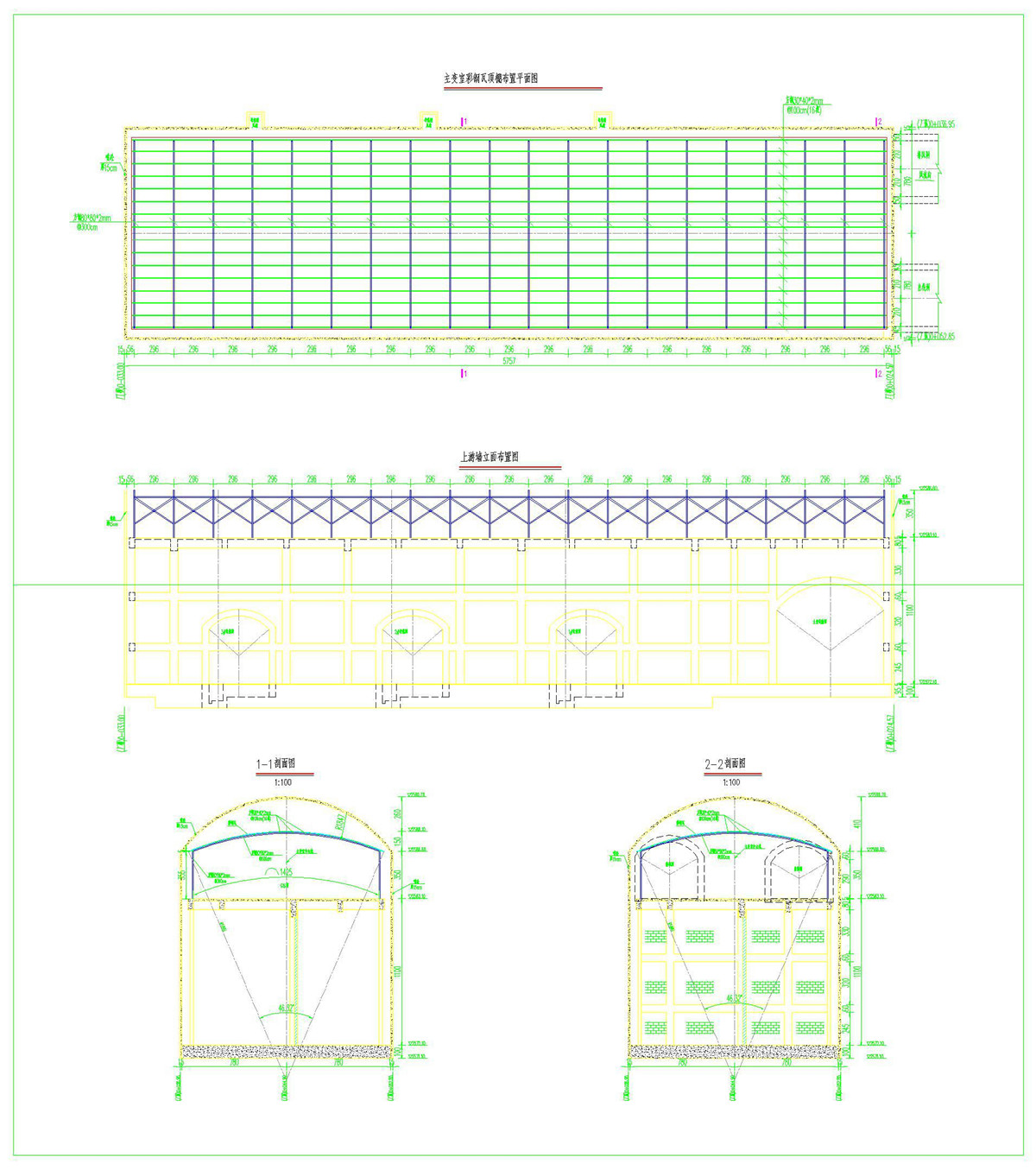

下面我们来看详细图纸,首先如下图所示,这是主副厂房使用彩钢瓦作为顶棚的装置平面图,我们可以看到前面一小节屋顶的跨度是14米,长度为30米,后面一节的跨度为16米,长度为120米。

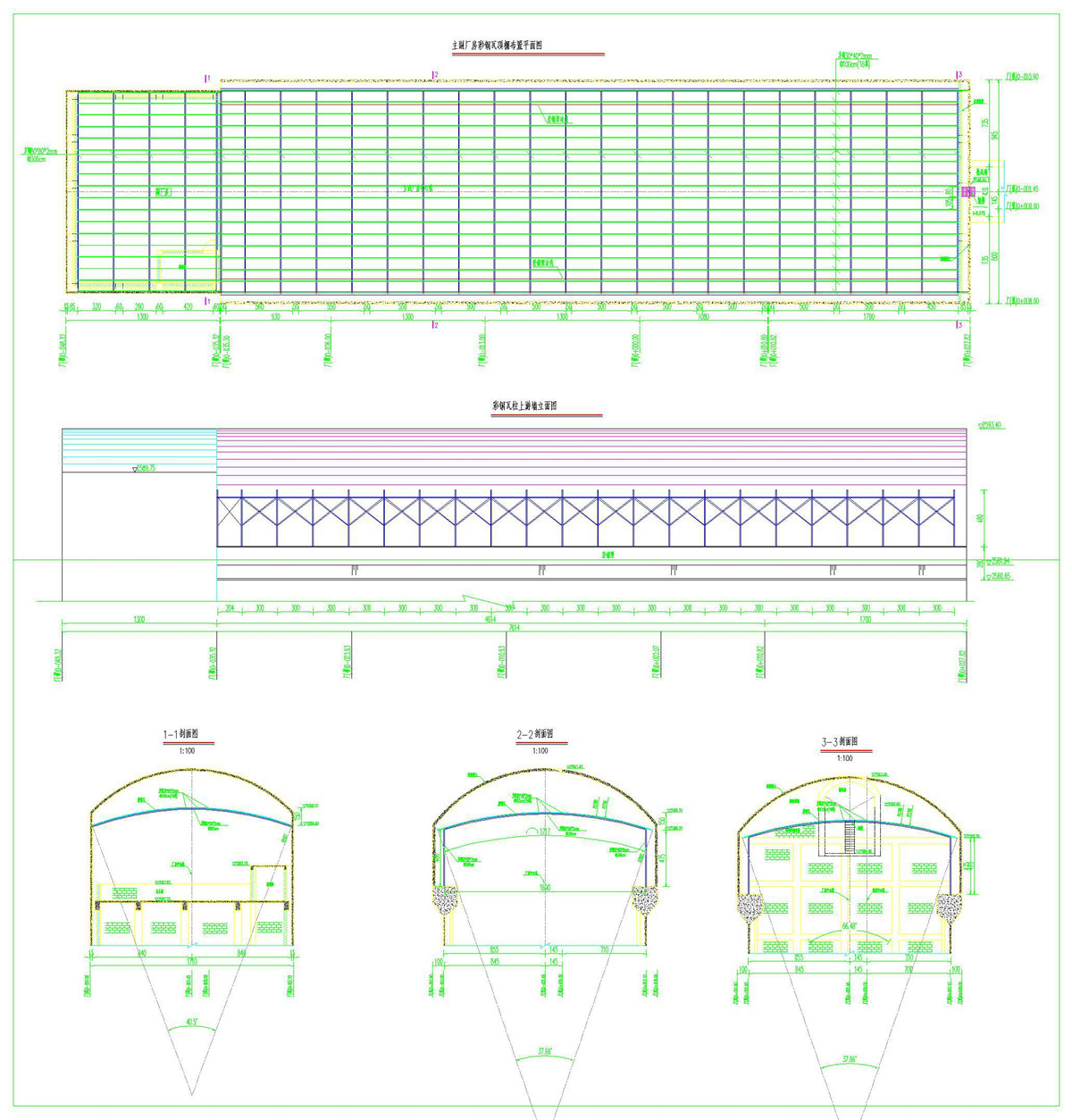

从下面一份图纸中,我们可以看到:这一栋水电站内的拱形屋顶,我们在原有山洞内两侧打好的混凝土上,安装方管制作而成的钢柱,该钢柱的高度约有三米,高纵向的长度约有120米长。

我们的屋顶就安装在这方管梁上面,屋顶的跨度为12米,长度为120米,面积不到2000平方,由于该跨度比较小,所以我们只能通过人工搬运的方式安装该拱形屋顶。

如果您遇到了在山洞水电站内需要施工这种无梁无柱的金属拱形屋顶结构的时候,如果您没有施工方案或没有合适的施工队可以与我们联系,我们做。洞之类的拱形屋顶有丰富的施工经验,可以无需借助吊车完成吊装作业。

Tags:彩钢瓦
