本份图纸是山东昌乐某私营粮食储备库的需要施工拱形波纹钢盖结构形式的仓间罩棚的图纸。
大家都知道粮食储备库一般都会新建仓间罩棚,仓间罩棚可以在下雨天满足运粮车辆装卸粮食需求在平时可以在帐篷的下方停放机械,有效的抗设备老化,所以一般粮食储备库都需要新建一个或多个仓间罩棚。

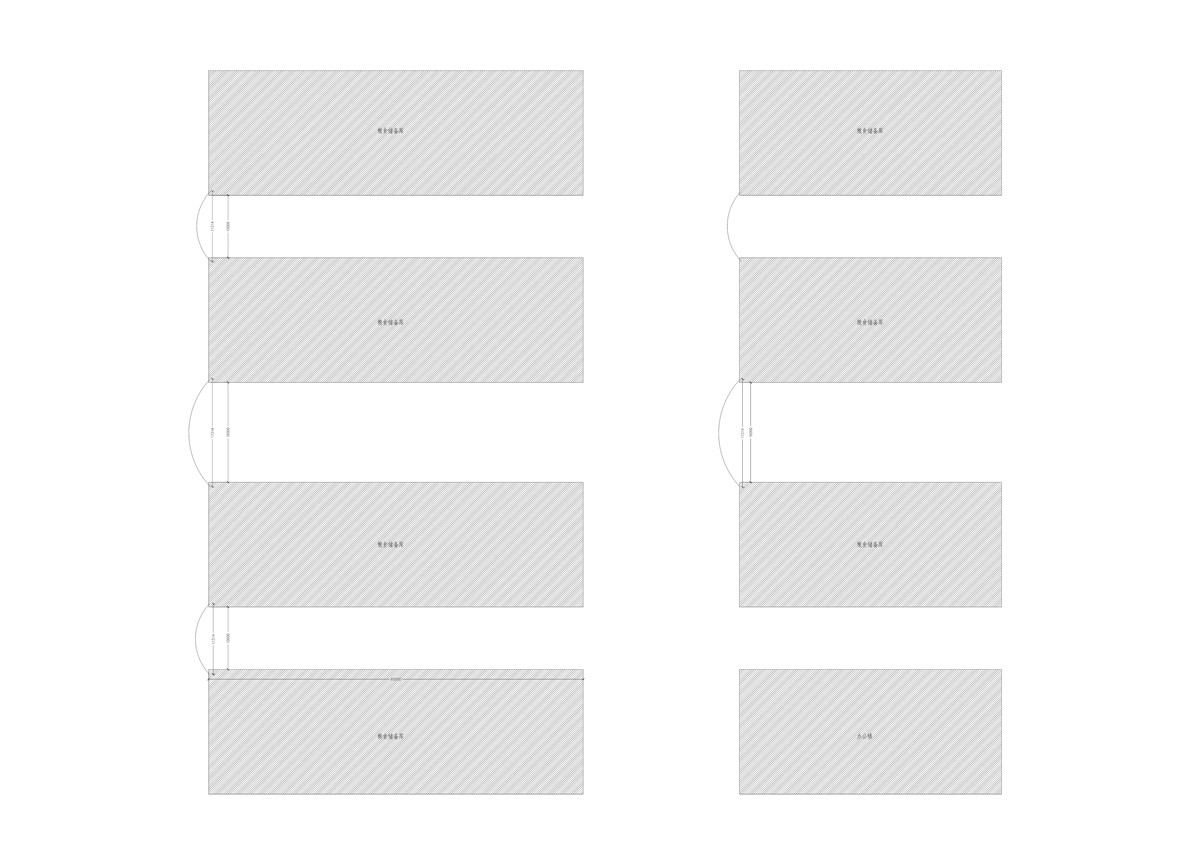

首先我们来看一下这一次需要施工的长江造棚的平面图,我们可以看到原有的粮库一共有10栋,其中左侧的5栋为跨度24米长度120米,右侧的5栋为跨度24米,长度48米。从下面的这张平面图中,我们可以看到在原有的框架结构建立好的粮食储备库中间,我们一共需要安装5栋仓间罩棚,它的面积大概是5000平方米。

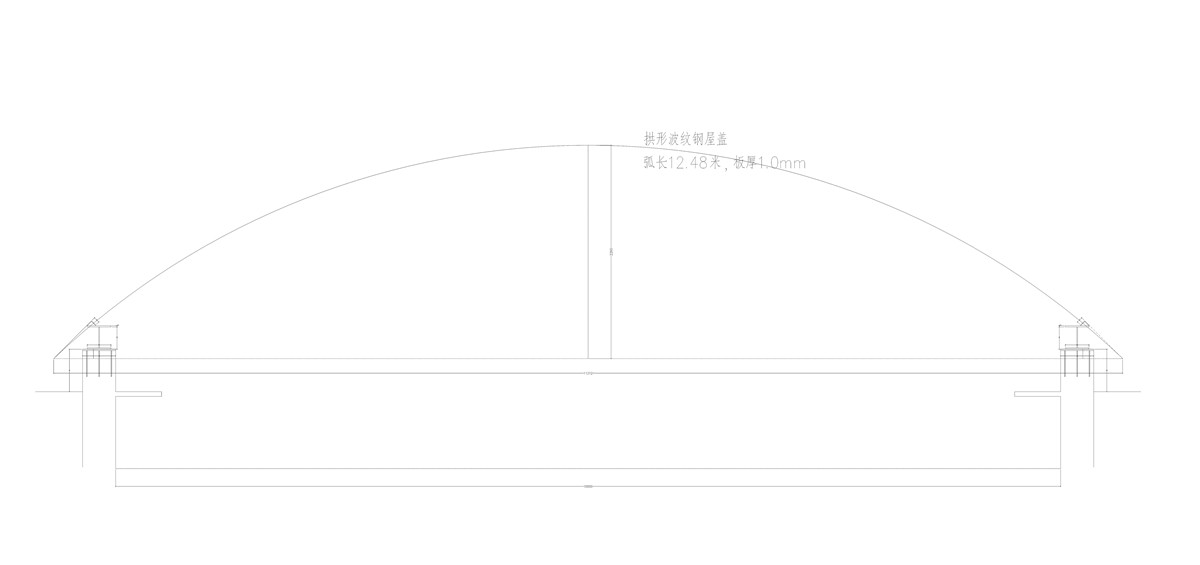

如下面一张图纸所示,我们可以看到该栋仓间罩棚使用的是拱形波纹钢屋盖结构,上面明确标注了弧长为12.48米使用的板材,厚度为1.0mm,我们可以从图片的两侧注意到该栋仓间罩棚瓦片需要落到原有屋顶的上方,这样我们就不需要单独做天沟了。

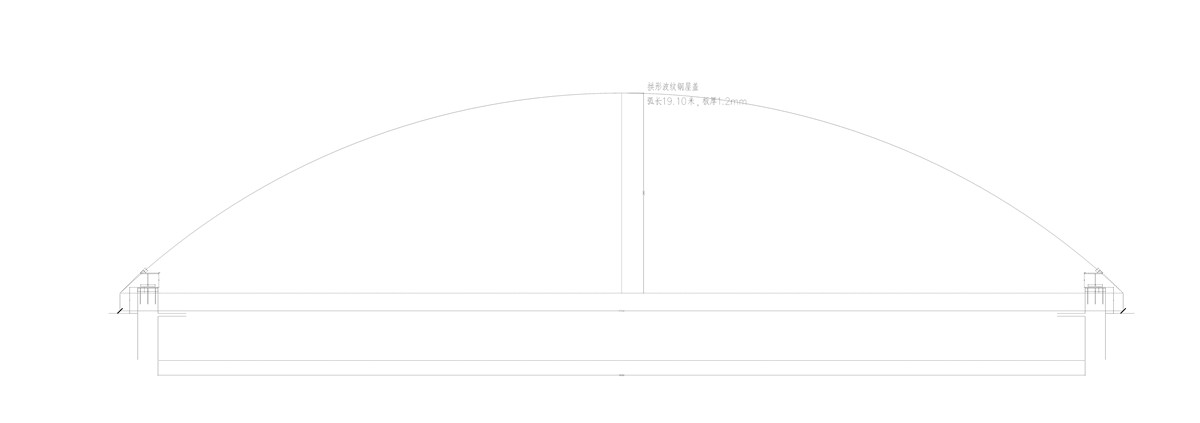

下面一张图展现的是需要施工的18米跨度的拱形波纹钢盖结构形式的仓间造棚,该份图纸中明确标注出了拱形高度为3.6米,弧长为19.1米,板材厚度为1.2mm。镇移动餐厅赵鹏使用的板材厚度高于上面一栋仓间罩棚需要施工的板材,厚度这主要是因为跨度增加了,所以我们板材的厚度也需要做相应的增加。

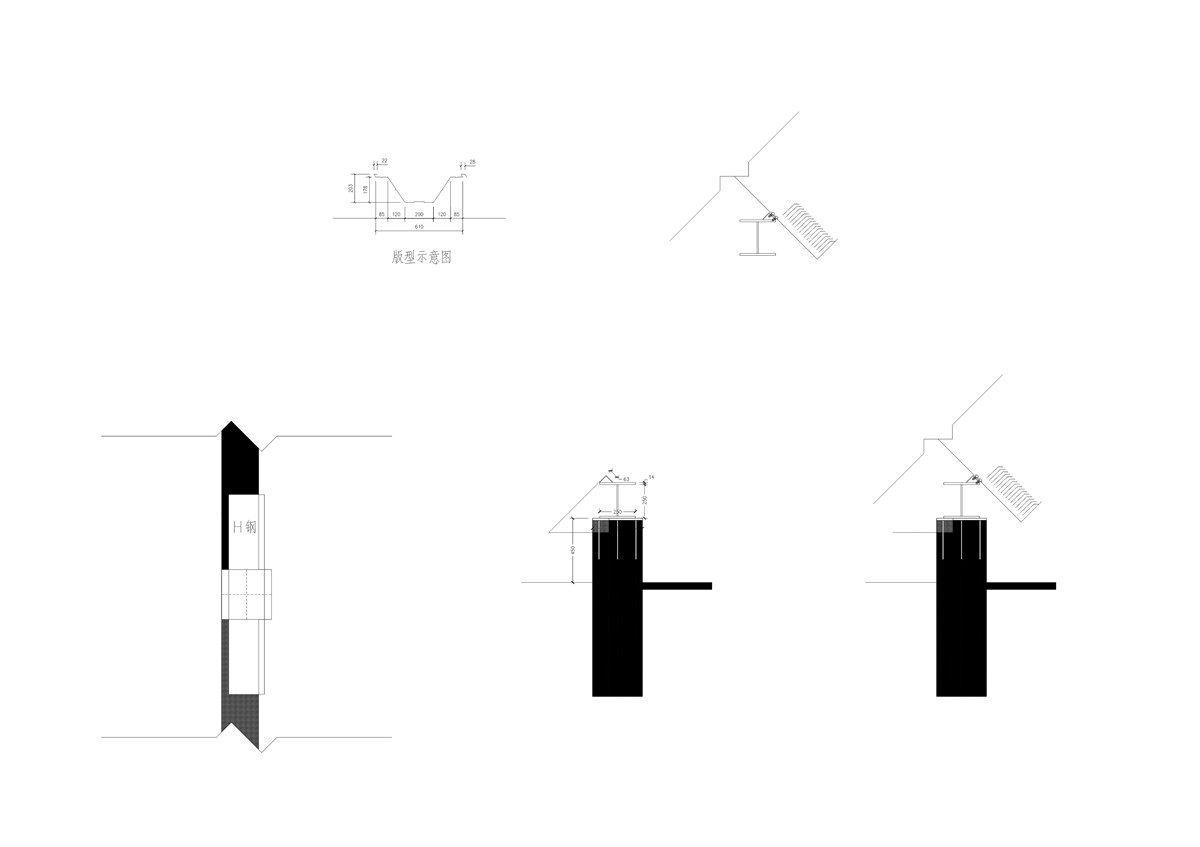

下面的图纸是该动腔间造棚的一些详细的节点图,我们可以看到版型示意图明确,说明要求我们使用610型的版型,它的成型的单元板宽度为640毫米,高度为203毫米。
确这份图纸中还画出了我们创建造棚的安装方式,我们需要再安装好的工字钢的边缘焊接上角钢,然后我们的拱形屋顶单元板要超过角钢,它的最底端与我们的H钢是平级的,这样可以有效的防止H钢漏水锈蚀。
我们可以看到也是刚是焊接在原有的结构柱上方预埋好的预埋件中的每6米一个预埋件,我们的H钢放在预埋件上进行满焊,上面在焊接上通常的角钢,我们的拱形屋顶以此为座板,使用钻尾钉锚固在该角钢上完成镶嵌罩棚的安装固定。
我们公司专业在全国各地施工粮食储备库仓间罩棚,一般情况下都是施工拱形波纹钢屋盖的结构形式,使用的板材型号为914-610型的杰达屋面,如果您有需要也可以留言联系我们,您对这种仓间罩棚的使用情况是否感到好奇呢?您有任何想法可以评论留言哦!
