浙江丽水某农贸市场拱形屋面图纸

拱形屋顶厂家 2022-06-07 14:55:27 图纸图集 1226 ℃ 0 评论

拱形屋面结构作为无梁无檩的大跨度空间结构,在农贸市场体育场馆之中有很广阔的应用范围。

这是我们在浙江丽水施工的菜市场拱形屋面的图纸,本次我们所需要施工的图纸中显示到,我们需要做的拱形屋面的跨度为18.5米,拱高为3.8米,另一栋拱形屋面的跨度为14.5米,拱高为3.2米。

图纸代码

本份图纸的代码为:砖混\其他\浙江 丽水 农贸市场 18.5m × 60.2m

图纸详情

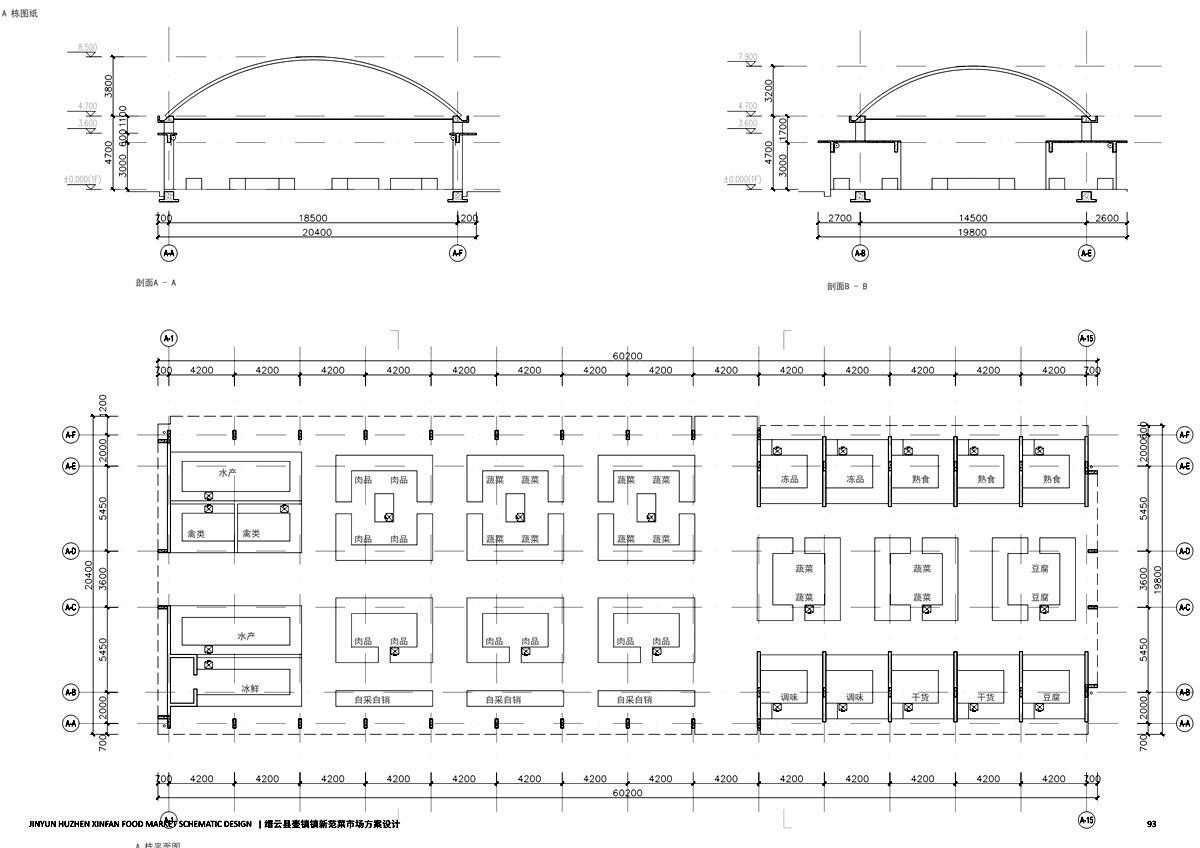

下面我们来看一下图纸下图所示的图纸中,我们可以看到每8.4米跨为一个农贸市场的柜台,总共一共有8座柜台,所以该拱形屋面农贸市场的长度为60.2米。

跨度共有两种,其中剖面a-a的跨度为20.4米,净跨度为18.5米,剖面B的跨度为19.8米,净化度为14.5米。

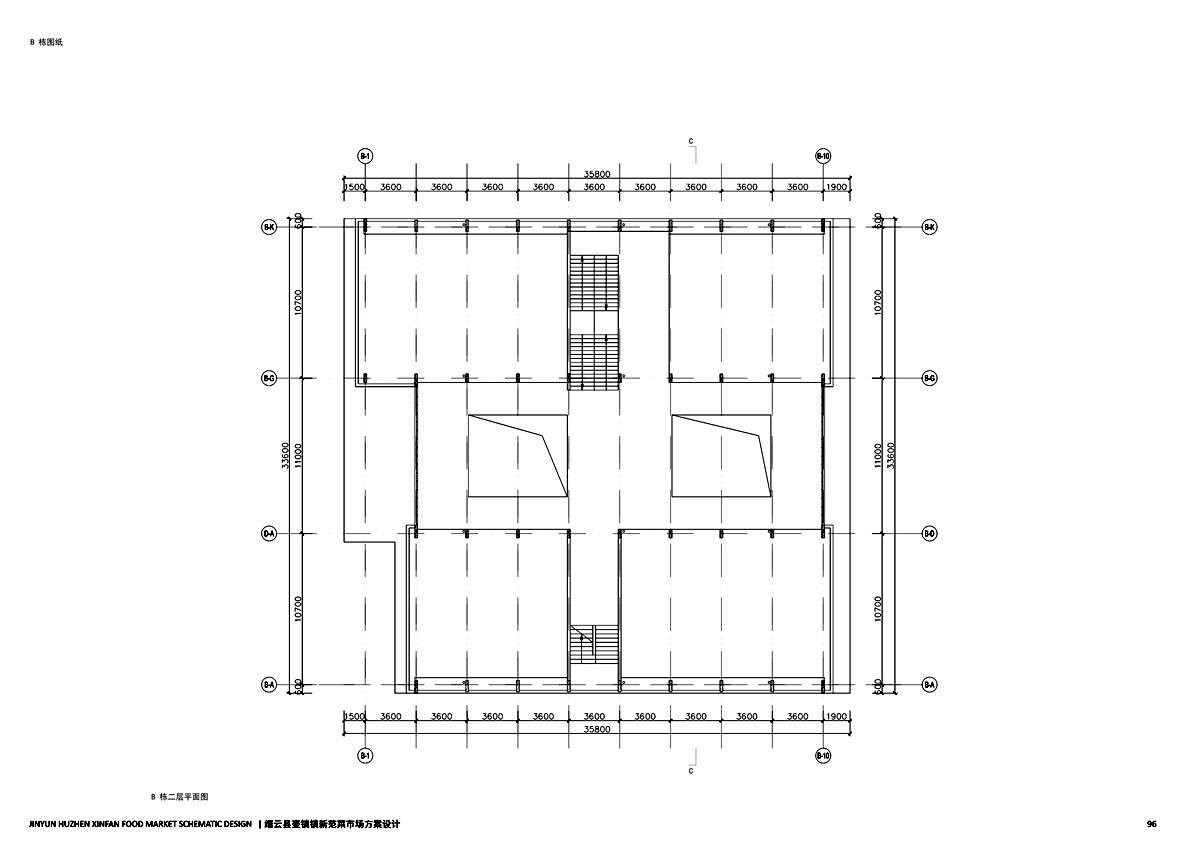

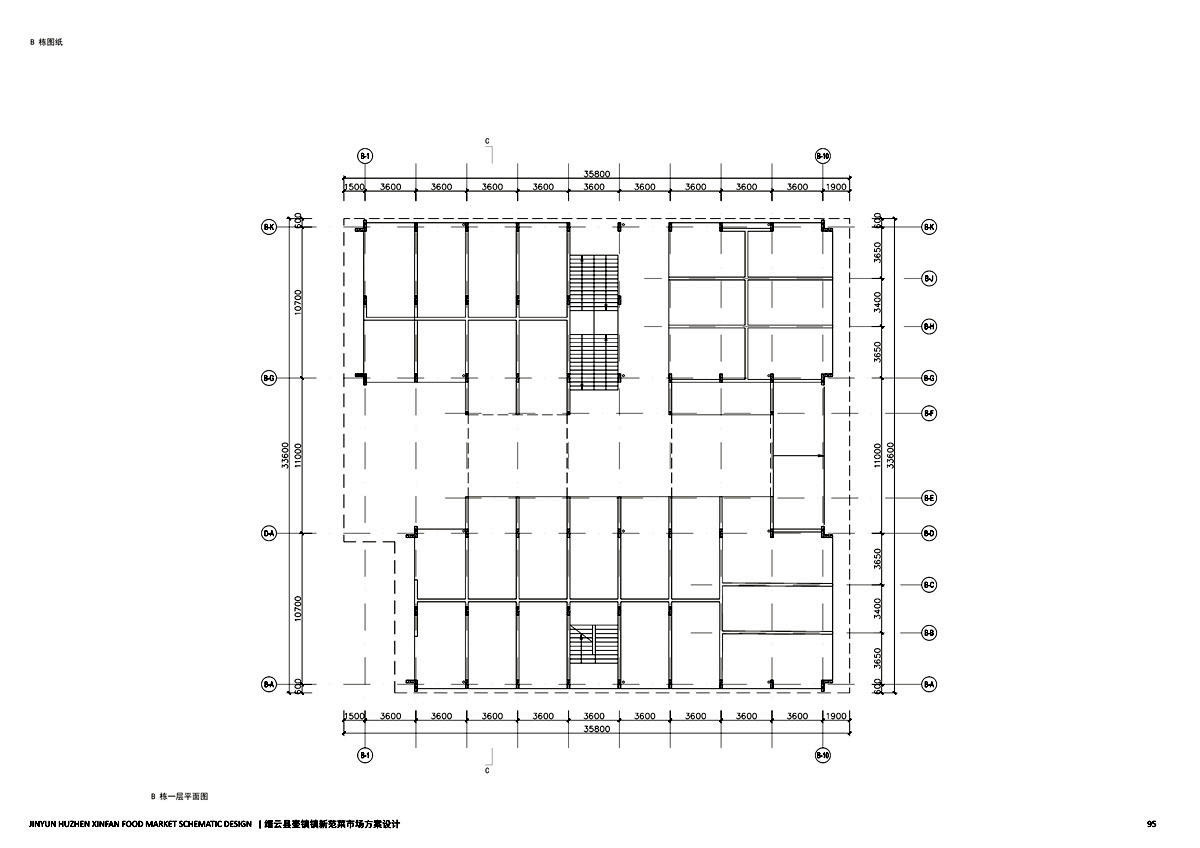

下图所示的是一栋小的拱形屋顶菜市场平面布置图,这种小的农贸市场同样采用拱形波纹钢屋盖结构,跨度为11.1米,长度为35.8米,一共也就400平方的样子,作为生鲜的售卖点。

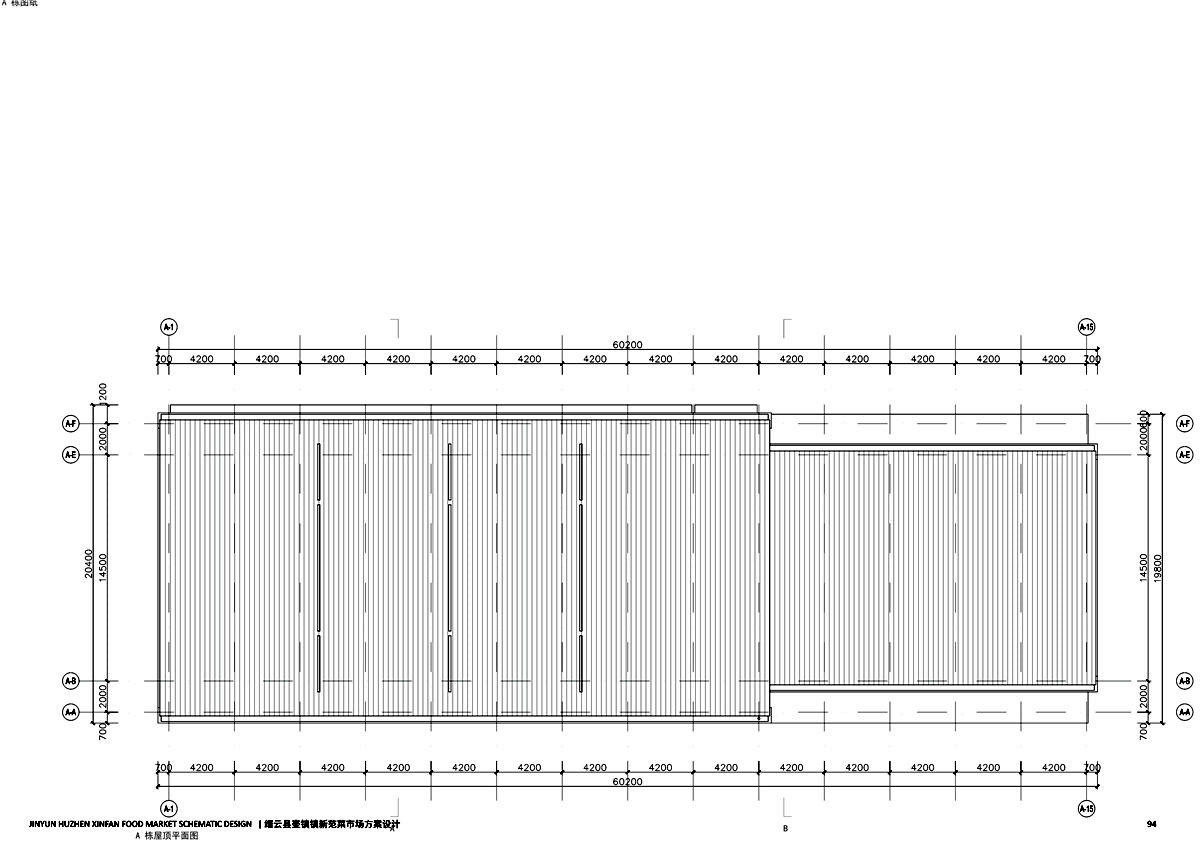

下面一张图片就是我们的拱形,屋面的平面布置图了,我们可以看到总长度为60.2米的农贸市场,其中约2/3的距离,大概40米的样子,采用的是20.4米宽度的拱形屋面,大约1/3的距离,长度约20米的样子,采用的是跨度为19.8米的拱形屋面。

两栋截然不同跨度的拱形屋面交接处,自然会有拱高的落差,这里落差的地方业主计划使用玻璃作为墙面补足。

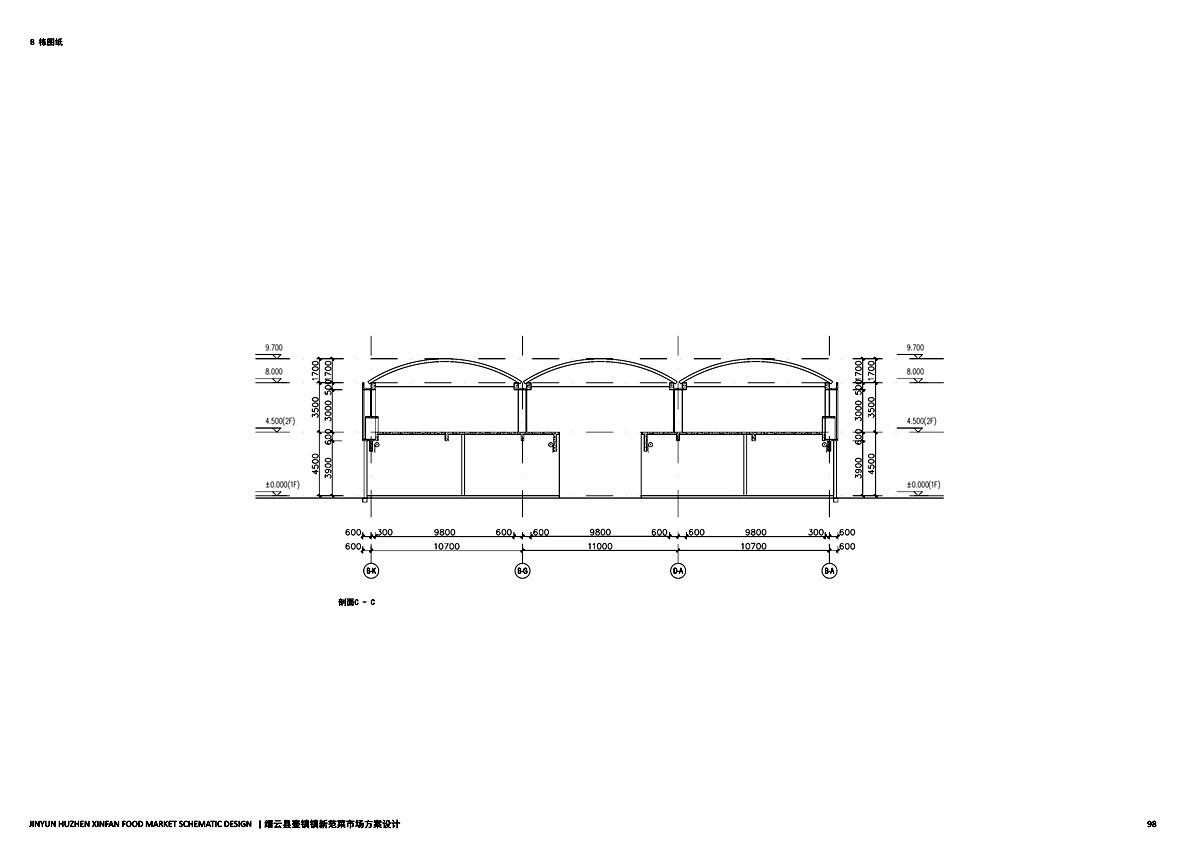

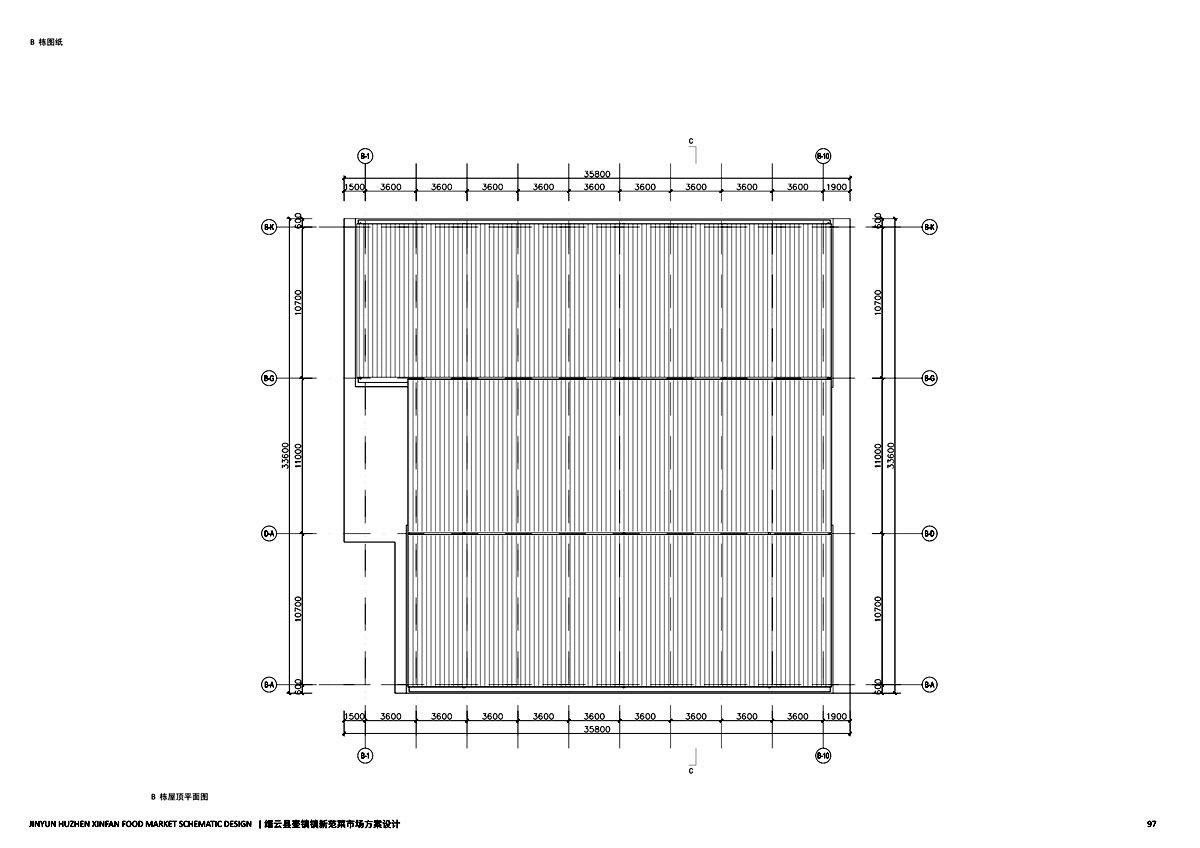

下面是三栋连跨的拱形屋面的平面布置图,我们可以看到每栋拱形屋面的跨度为10.7米,拱高仅为1.7米,这么小的拱形屋面使用0.8mm厚度的板材就可以了。

由于场地的限制,三栋连跨的拱形屋面的长度并不一致,其中最短的一栋拱形屋面的跨度仅仅为28米,长栋的拱形屋面的跨度为35.8米,虽然他们的跨度是一样的,但是他们的纵深是不一样的。

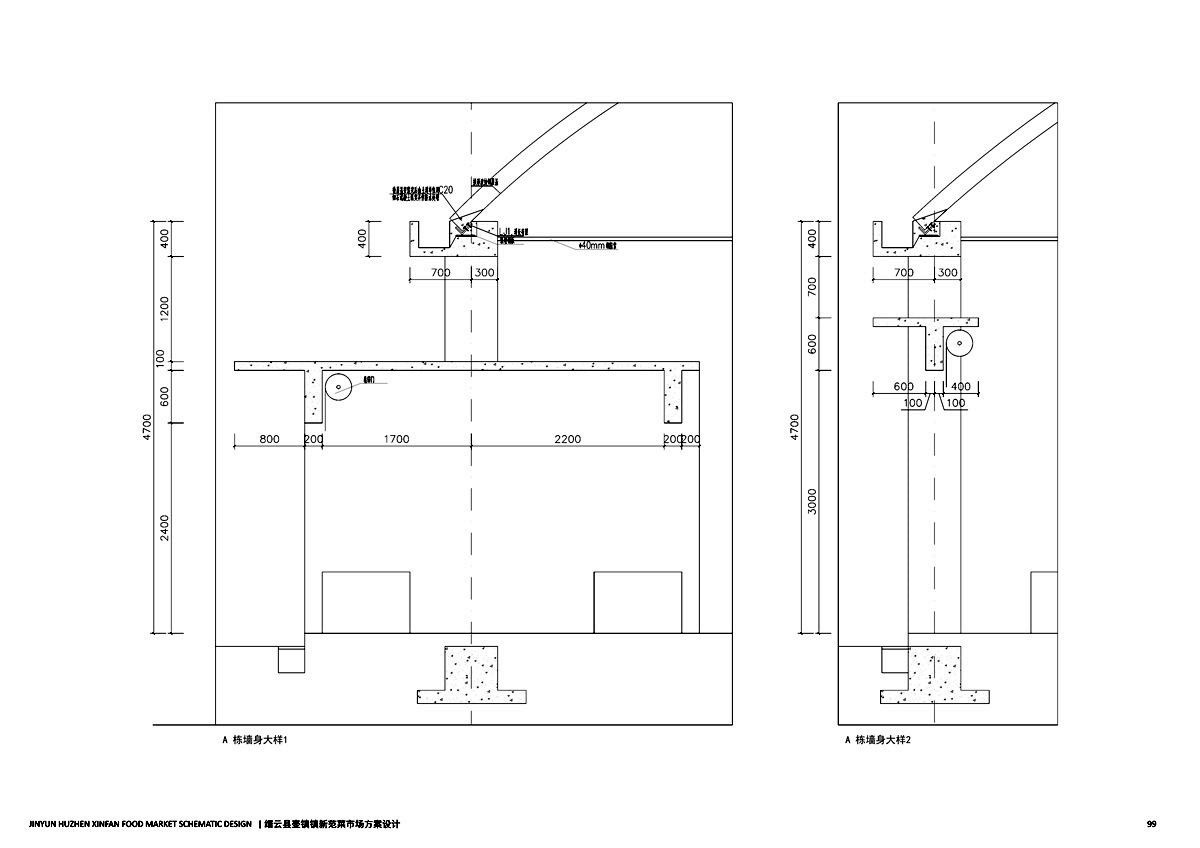

这是拱形屋面安装在原有建筑天钩上面的节点图,我们可以看到我们将拱形屋顶的两侧的单元板要安装在天沟内测预埋好的预埋件上,再安装好攻击面,之后还要在他的拱脚处灌溉上稀释混凝土,并做好sbs防水。

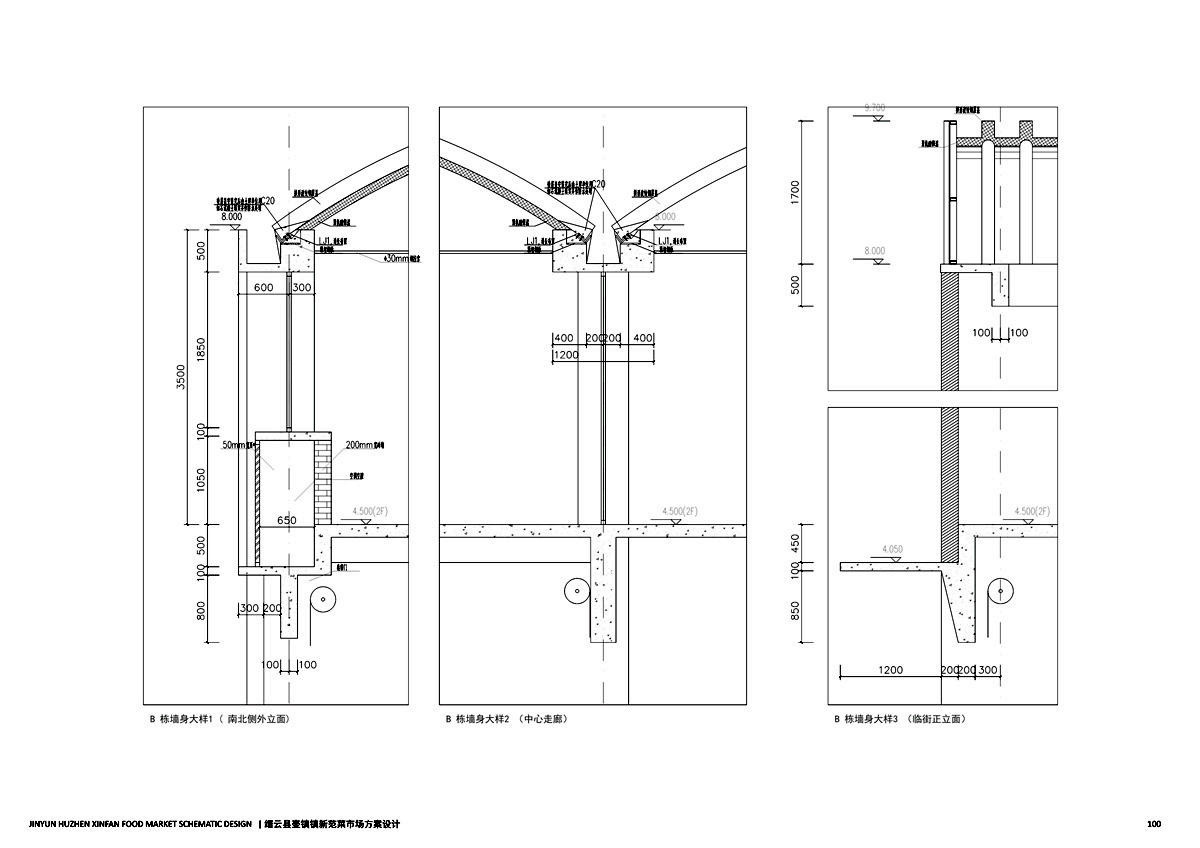

如图所示是连跨拱形屋面在拱脚交接处的节点详图,我们可以看到该拱脚处在原有的混凝土天沟上预埋好了预埋件,在其上安装角钢作为连接座板,此后各自安装拱形屋面并打好钻尾钉。

上面就是本次需要看的农贸市场拱形屋面的全部图纸了,您有哪些看不懂的地方吗?可以留言评论。
