山西晋中某焦化厂过道拱形屋面图纸

拱形屋顶由于其无梁无檩空间开拓的特性经常会用于砂石混凝土厂煤棚作为车间封闭的用途，这一次这一份图纸中所示的24米宽度的拱形屋面结构用于炼焦厂。

图纸代码

本份拱形屋顶图纸的代码为：图纸\钢构\山西 晋中 24m × 114m、4.25结构山西太谷弧形顶4

图纸详情

本份图纸为山西晋中某矿业公司的炼焦炉拱形屋顶图纸，可以看到我们需要在高度约11.7米的原有结构上方安装上钢结构牛腿，在钢结构牛腿上方安装，6mm厚的钢板添购在天沟内侧安装24米跨度的拱形波纹钢屋盖。

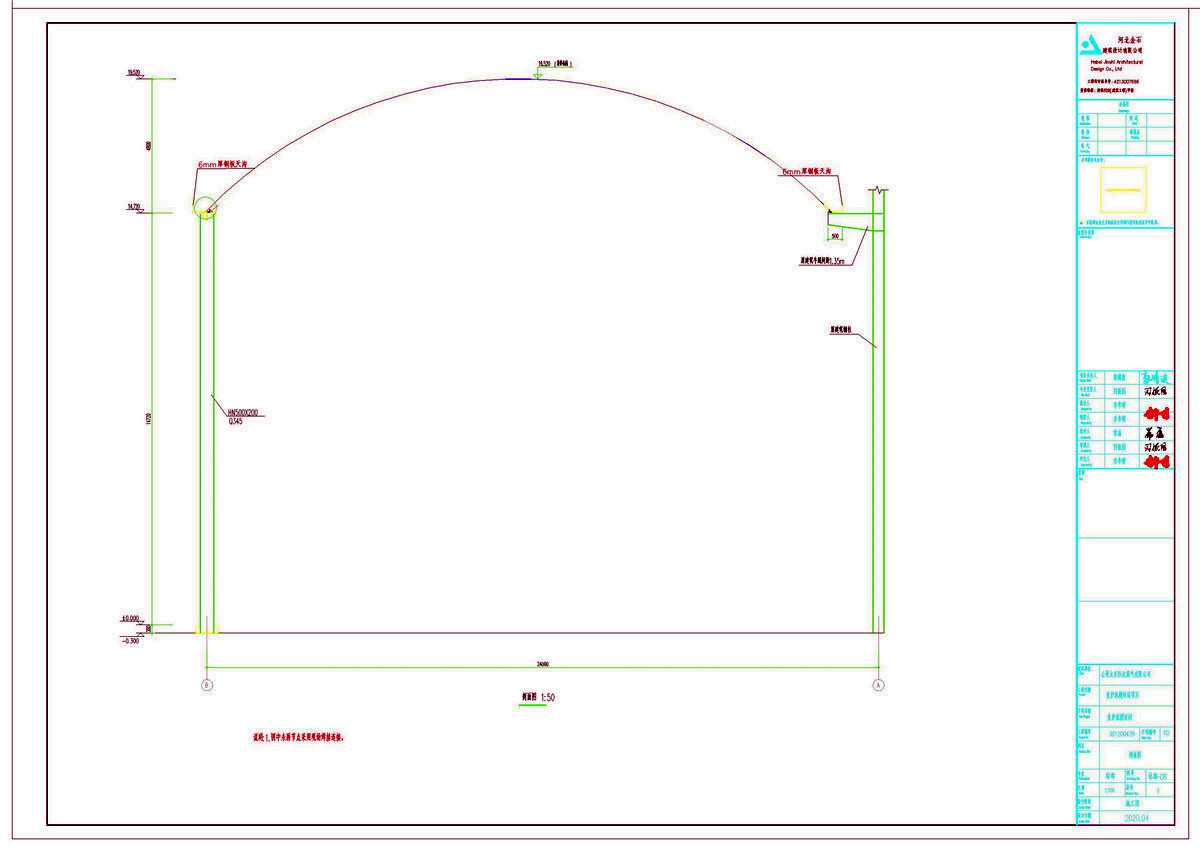

如下图所示的拱形屋面，跨度为24米，明确要求拱高为4.8米，可以看到拱形屋面的左侧是安装在原有框架结构上面的，在框架结构上面放一个6mm厚的钢板天钩，而另外一侧需要独立安装钢结构牛腿，在钢结构牛腿上面安装天沟，并将拱形屋顶架设在天沟内侧。

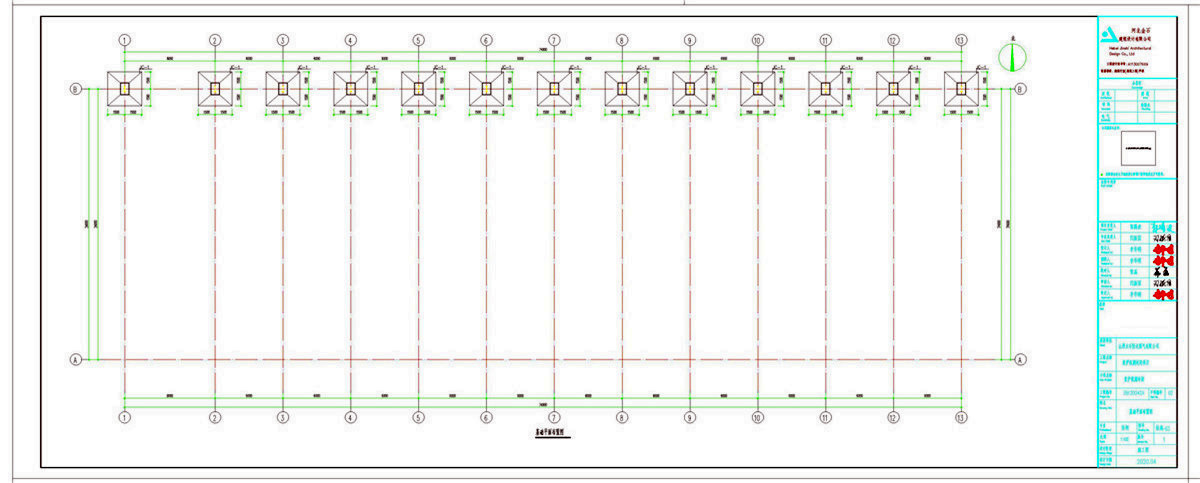

下图为拱形屋面结构的平面示意图，可以看到长度为74米，跨度为24米，其中一侧需要安装独立的混凝土基础，另外一侧借用原有结构就可以了。

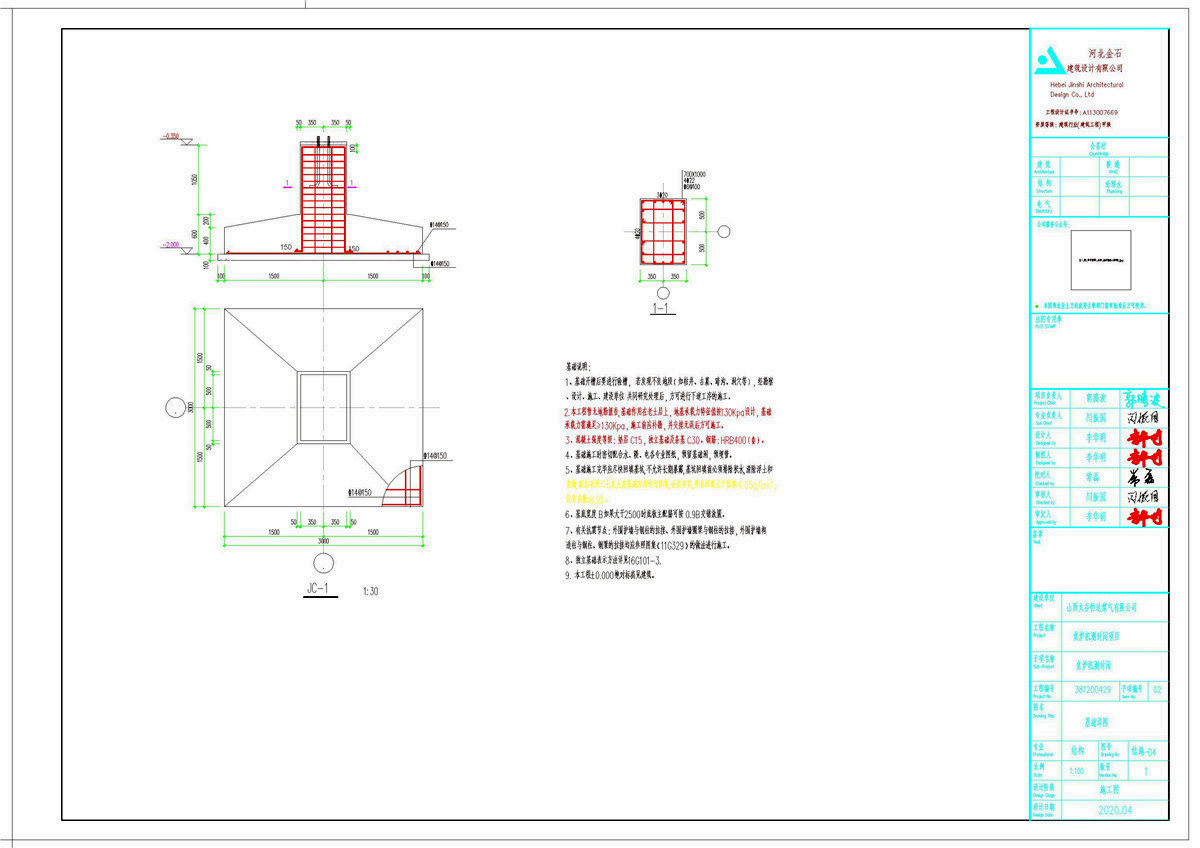

如下图所示，为新建一侧钢结构立柱的混凝土基础图，由于与我们所需要施工的拱形屋面没有太大关系，所以不详细介绍。

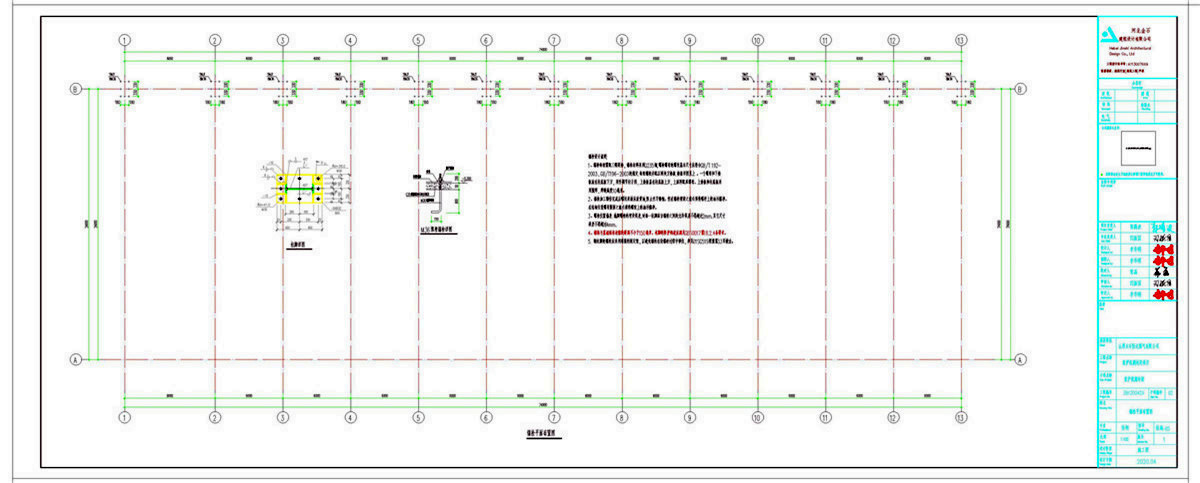

如下图所示，平面布置图中明确要求了安放我们拱形屋面预埋件的尺寸及布局要求，我们可以看到图纸中明确要求最少60公分安装一个由螺纹钢制成的拱形屋面预埋件。

下图所示为拱形屋面预埋件及钢结构扭矩以及侧面墙体封闭的节点相图，我们需要在原有结构钢柱上方安装檩条托板，并将整个墙面进行封闭。

图纸设计说明

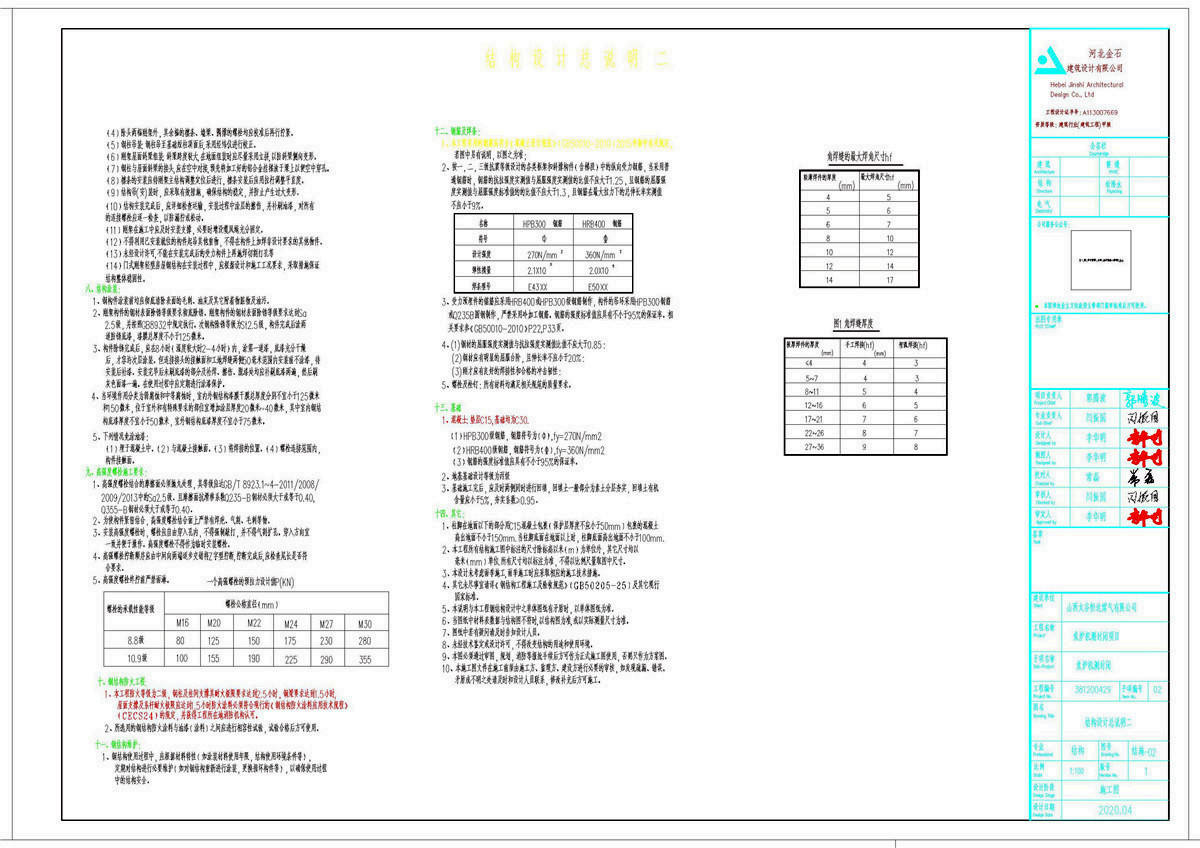

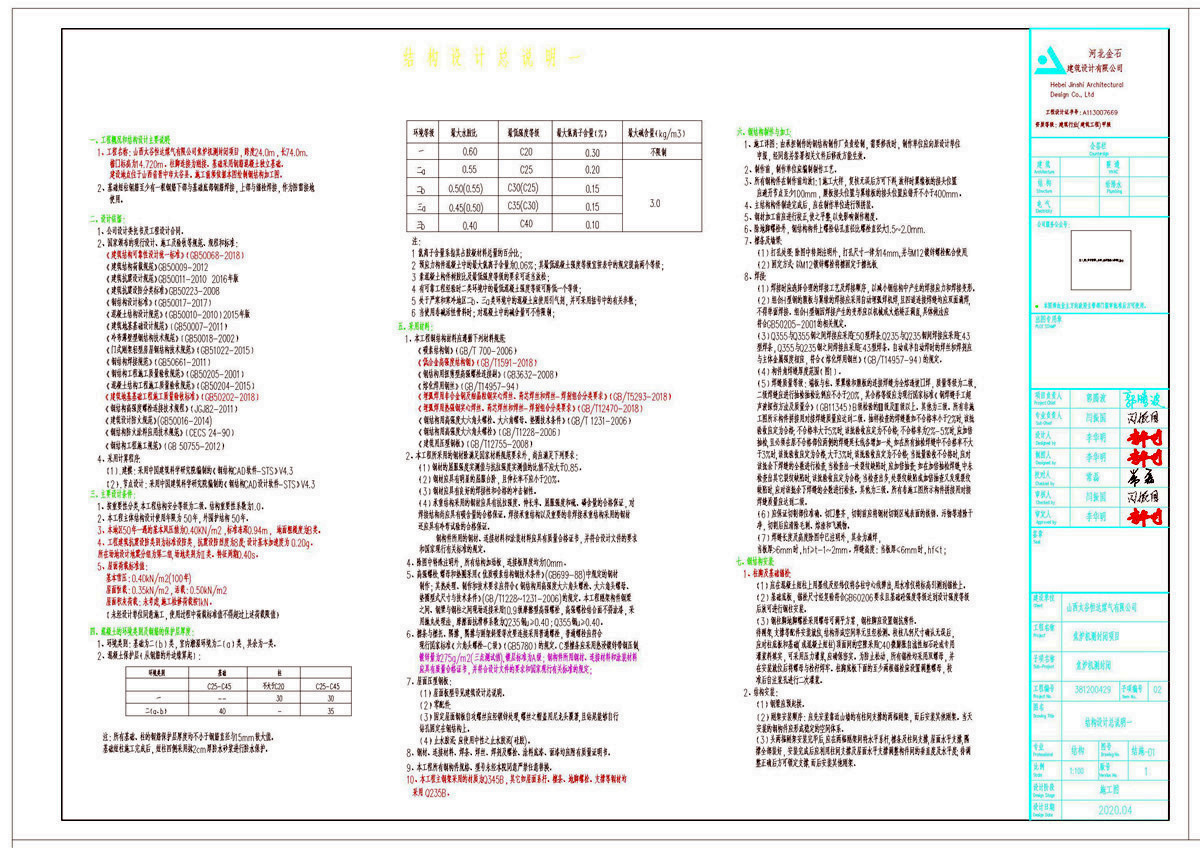

下为图纸的设计说明文件，我们节选其中部分供大家参考。

1、工程名称：山西太谷恒达煤气有限公司焦炉机测封闭项目，跨度24.0m，长74.0m.

檐口标高为14.720m。柱脚连接为刚接。基础采用钢筋混凝土独立基础。

建设地点位于山西省晋中市太谷县。施工前须依据本图绘制钢结构加工图。

2、基础短柱钢筋至少有一根钢筋下部与基础底部钢筋焊接，上部与锚栓焊接，作为防雷接地

使用。

二、设计依据：

1、公司设计委托书及工程设计合同。

2、国家颁布的现行设计、施工及验收等规范、规程和标准：

《建筑结构可靠性设计统一标准》（GB50068-2018）

《建筑结构荷载规范》GB50009-2012

《建筑抗震设计规范》GB50011-2010  2016年版

《建筑抗震设防分类标准》GB50223-2008

《钢结构设计标准》（GB50017-2017）

《混凝土结构设计规范》（GB50010-2010）2015年版

《建筑地基基础设计规范》（GB50007-2011）

《冷弯薄壁型钢结构技术规范》（GB50018-2002）

《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）

《钢结构焊接规范》（GB50661-2011）

《钢结构工程施工质量验收规范》（GB50205-2001）

《混凝土结构工程施工质量验收规范》（GB50204-2015）

《建筑地基基础工程施工质量验收标准》（GB50202-2018）

《钢结构高强度螺栓连接技术规程》（JGJ82-2011）

《建筑设计防火规范》(GB50016-2014)

《钢结构防火涂料应用技术规范》（CECS 24-90）

《钢结构工程施工规范》（GB 50755-2012）

4、采用计算程序:

（1）.建模：采用中国建筑科学研究院编制的《钢结构CAD软件-STS》V4.3

（2）.节点设计：采用中国建筑科学研究院编制的《钢结构CAD设计软件-STS》V4.3

三、主要设计条件：

1、按重要性分类,本工程结构安全等级为二级。结构重要性系数为1.0。

2、本工程主体结构设计使用年限为 50年，外围护结构 50年。

3、本地区50年一遇的基本风压值为0.40KN/m2 ,标准冻深0.94m， 地面粗糙度为B类。

4、工程建筑抗震设防类别为标准设防类，抗震设防烈度为8度;设计基本加速度为 0.20g。

所在场地设计地震分组为第二组,场地类别为Ⅱ类。特征周期0.40s。

5、屋面荷载标准值：

基本雪压：0.40kN/m2(100年)

屋面恒载：0.35kN/m2，活载：0.50kN/m2

屋面积灰荷载：未考虑,施工检修荷载按1kN。

1 氯离子含量系指其占胶凝材料总量的百分比；

2 预应力构件混凝土中的最大氯离子含量为0.06%%%；其最低混凝土强度等级宜按表中的规定提高两个等级；

3 素混凝土构件树胶比及最低强度等级的要求可适当放松；

4 有可靠工程经验时二类环境中的最低混凝土强度等级可降低一个等级；

5 处于严寒和寒冷地区二b、三a类环境中的混凝土应使用引气剂，并可采用括号中的有关参数；

6 当使用非碱活性骨料时；对混凝土中的碱含量可不作限制；

五、采用材料：

1、本工程钢结构材料应遵循下列材料规范:

《碳素结构钢》（GB/T 700-2006）

《低合金高强度结构钢》（GB/T1591-2018）

《钢结构用扭剪型高强螺栓连接副》（GB3632-2008）

《熔化焊用钢丝》（GB/T14957-94）

《埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求》（GB/T5293-2018）

《埋弧焊用热强钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求》（GB/T12470-2018）

《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB/T 1231-2006）

《钢结构用高强度大六角头螺栓》（GB/T1228-2006）

《建筑用压型钢板》（GB/T12755-2008）

2、本工程所采用的钢材除满足国家材料规范要求外，尚应满足下列要求：

（1）钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。

（2）钢材应具有明显的屈服台阶，且伸长率不应小于20%。

（3）钢材应具有良好的焊接性和合格的冲击韧性。

（4）承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。钢构件所用的钢材、连接材料和涂装材料应具有质量合格证书，并符合设计文件的要求和国家现行有关标准的规定。

4、除图中特殊注明外，所有结构加劲板，连接板厚度均为10mm。

5、高强螺栓.螺母和垫圈采用《优质碳素结构钢技术条件》(GB699-88)中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》(GB/T1228~1231-2006)的规定。本工程刚架构件钢梁之间、钢梁与钢柱之间现场连接采用10.9级摩擦型高强螺栓，高强螺栓结合面不得涂漆，采用抛丸处理法，摩擦面抗滑移系数为Q235钢u≥0.40；Q355钢u≥0.40。

6、檩条与檩托、隅撑，隅撑与刚架斜梁等次要连接采用普通螺栓，普通螺栓应符合现行国家标准《六角头螺栓-C级》（GB5780）的规定。C型檩条应采用热浸镀锌带钢压制,镀锌量为275g/m2(三点测试值),镀层标准为A级；钢构件所用钢材、连接材料和涂装材料应具有质量合格证书，并符合设计文件的要求和国家现行有关标准的规定；

7、屋面压型钢板：

（1）屋面板型号见建筑设计总说明。

（2）零配件:

（3）固定屋面钢板自攻螺丝应经镀锌处理,螺丝之帽盖用尼龙头覆著,且钻尾能够自行钻孔固定在钢结构上。

（4）止水胶泥:应使用中性之止水胶泥(硅胶)。

8、钢材、连接材料、焊条、焊丝、焊剂及螺栓、涂料底漆、面漆均应附有质量证明书。

9、本工程所有钢构件规格、型号未经本院同意严禁任意替换。

10、本工程主钢架采用的材质为Q345B，其它如屋面系杆、檩条、地脚螺栓、支撑等钢材均

采用 Q235B。

上文就是关于炼焦山西某焦化厂使用拱形屋面作为焦化厂封闭的整套图纸了，在实际施工过程中，我们不仅仅需要认真的观察图纸来，对工程进行施工组织设计方案，更需要结合现场情况，比如说现场是否有足够的空地来生产拱形屋面单元板，又比如说实际安装拱形屋面时是否有吊车吊装的位置，在屋顶的下方是否需要考虑作业。
