广东深圳车库拱形屋面施工图

这一份图纸是位于广东深圳某公司的车库拱形屋顶图纸，设计的下部结构设计的车库下部结构为框架结构，它的宽度是24米，长度是118.6米，建筑高度为9.8米，主要是建筑功能的车间。

下面有跟随吴仕宽来看一下详细的图纸，我们一直介绍一下该屋顶的一层平面图、屋顶平面图以及山墙的预埋件布置图。

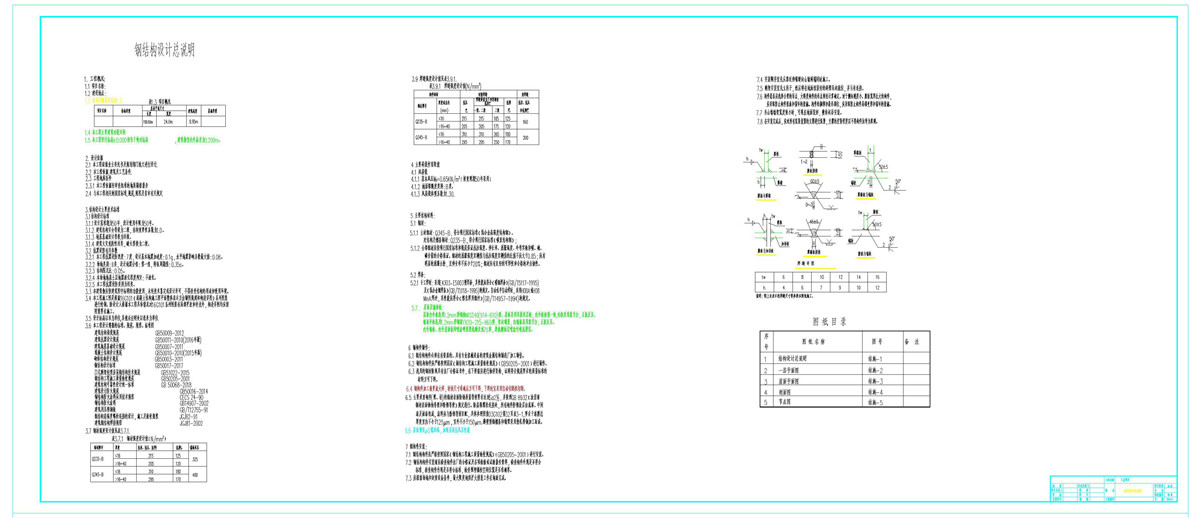

下图时该栋拱形屋顶的钢结构设计总说明。

从说明文件中可以看到明确了下面几点要求：

6 钢构件制作:

6.1 钢结构构件必须在有资质的、具有专业机械设备的建筑金属结构制造厂加工制作。

6.2 钢结构构件应严格按照国家《钢结构工程施工质量验收规范》(GB50205-2001)进行制作。

6.3 选用的钢材除须具有出厂合格证书外,在下料前应进行抽样复检,证明符合规范要求的质量标准的材料方可下料。

6.4 钢构件加工前要放大样,校核尺寸准确后方可下料,下料时宜采用自动切割机切割。

6.5 主要承重构件(梁、柱)的钢材表面除锈质量等级要求达到Sa2,并按照GB 8932《涂装前钢材表面锈蚀等级和除锈等级》规定进行。除高强螺栓连接处,所有构件防锈涂层由底漆、中间漆及面漆组成,涂料应与除锈等级匹配,具体参照图集03G102第32页表3-1,要求干漆膜总厚度室内不小于125μm,室外不小于150μm.薄壁型钢檩条和墙梁采用热轧带钢加工而成。

6.6 屋面增设φ8缆风绳,加强屋面抗风压性能。

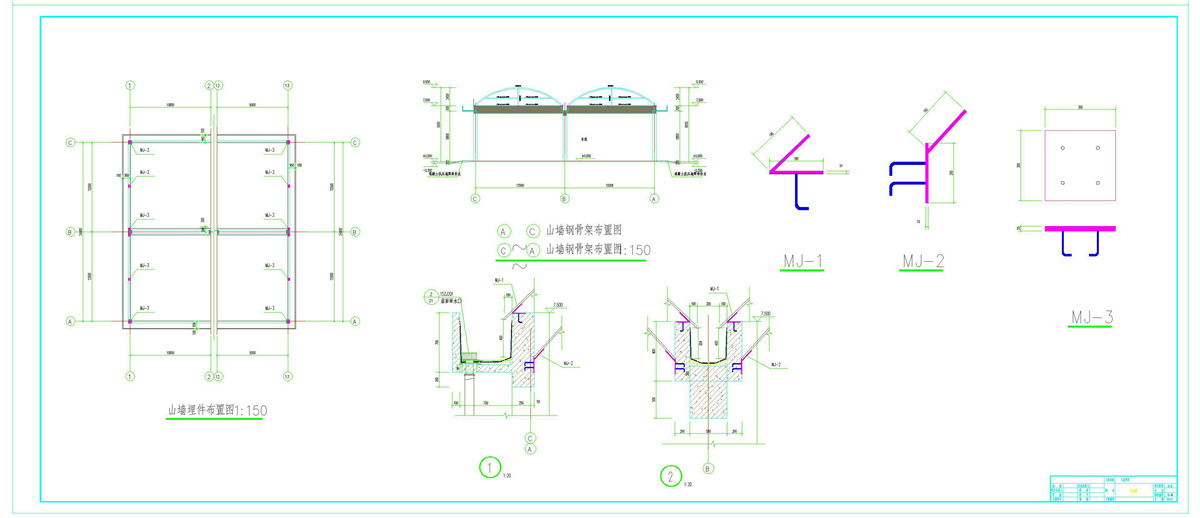

下面一张图纸是拱形屋顶车库的山墙预埋件布置图，可以看到图纸中明确要求了预埋件的做法，并要求预埋件的间隔不大于800mm；

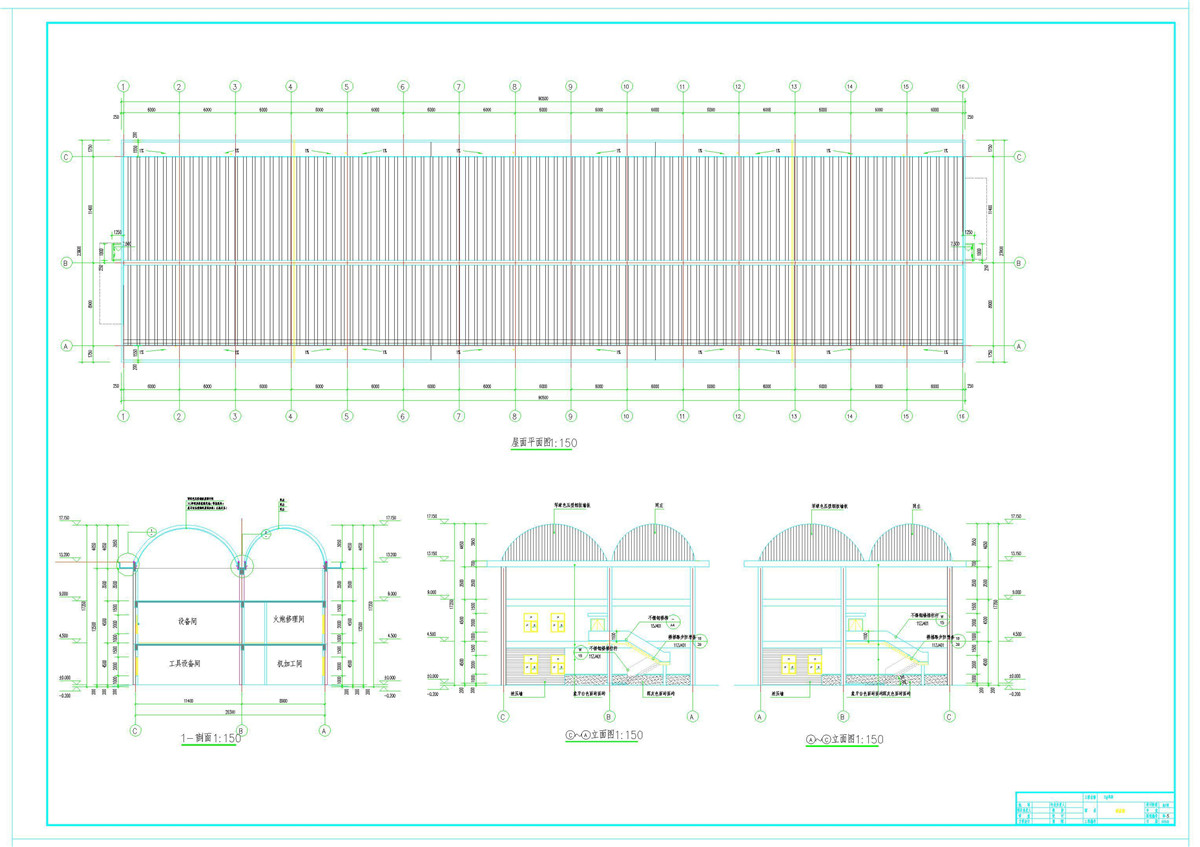

下面是该拱形屋顶车库的正面图纸，可以看到需要施工的拱形屋顶为两连跨，跨度分别为18米和12米，在图纸中，对屋顶的板材有下面的要求：

屋面内外板选用1.2mm彩钢板MIS240(914-610)型。屋面采用双拱双层板,内外板板型一致,内板采用象牙白,正板反压。

墙面外板选用1.2mm彩钢板YX20-215-860型,竖向铺装,内墙板采用象牙白,正板反压。

内外墙板、内外屋面板间喷涂硬质聚氨酯发泡70厚,聚氨酯面层喷涂纤维抗裂层。

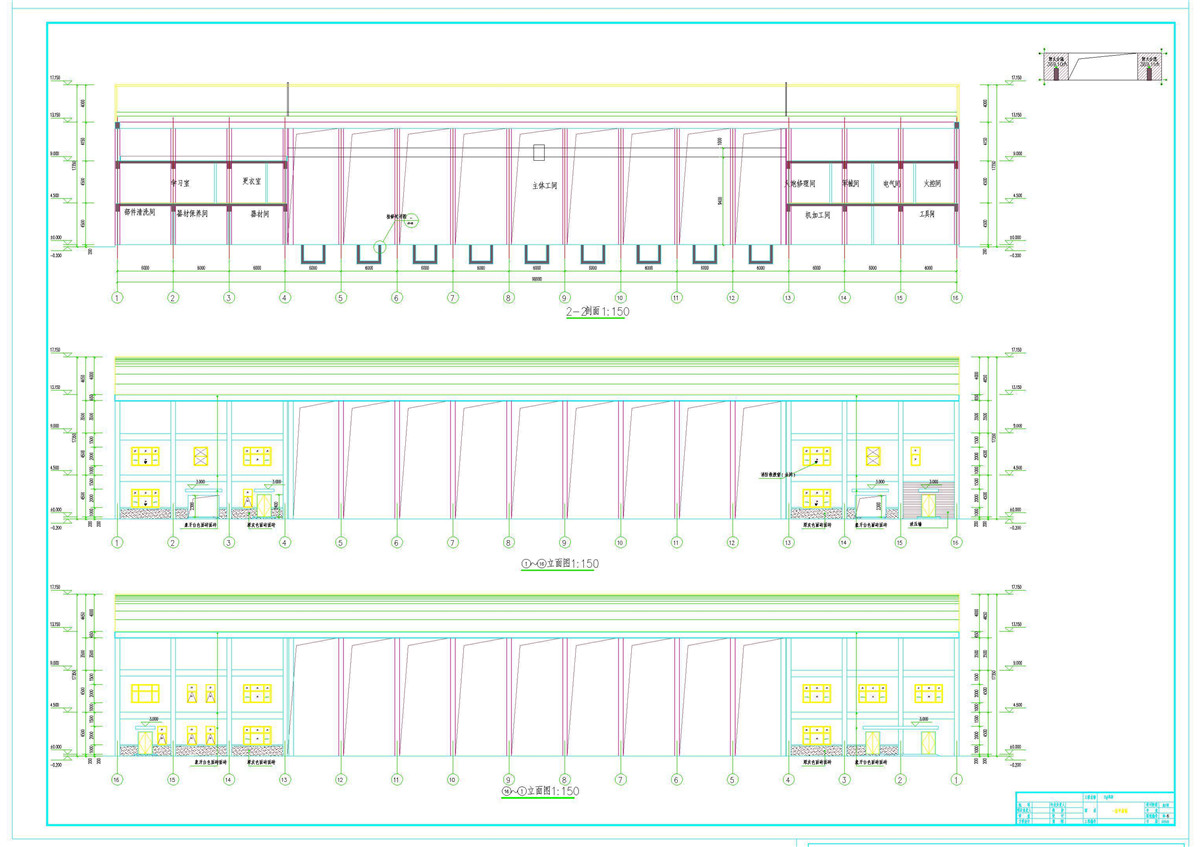

下图为这几栋拱形屋顶车库的一层平面图，这里只是对车库的布局有了一个介绍，包括侧面墙体如何布置，应该做几个窗户都有了，大概的是一个与我们施工的工程量无关，所以不做介绍。

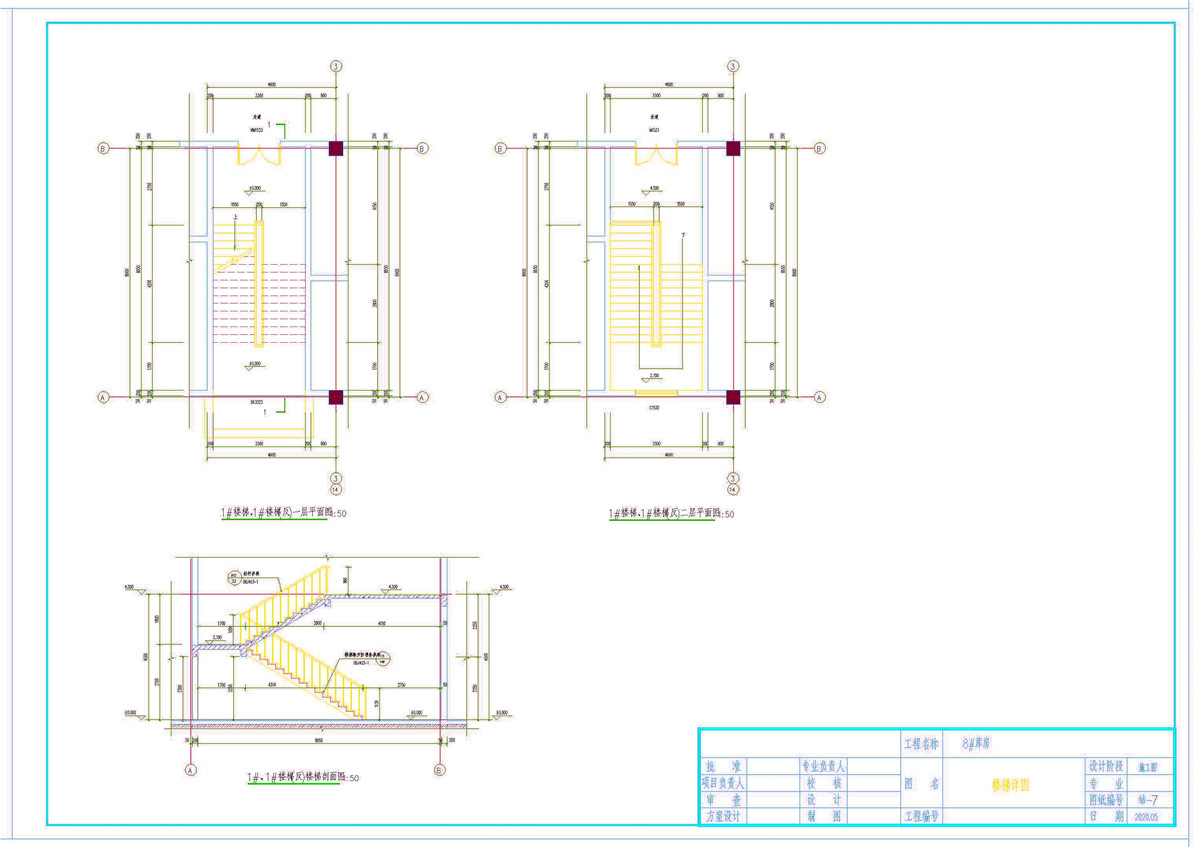

下图为车库侧面的楼梯以及其他配套设施的平面图，与我们施工的主体工程无关，所以也不做介绍。

上面就是关于广东深圳车库拱形屋面施工图的全部内容了，您有任何想法吗？可以留言给我们！
