广西贵港车库拱形屋面施工图

拱形屋顶厂家 2022-06-07 20:33:32 图纸图集 1089 ℃ 0 评论

本次我们需要施工的拱形屋顶工程位于广西贵港，这是该拱形屋顶车库的施工图，一共有多栋车库拱形屋面需要施工。

我们只取其中一栋车库拱形屋顶CAD图纸进行介绍，其余部分等待施工的拱形屋顶，具体面积及尺寸如下。

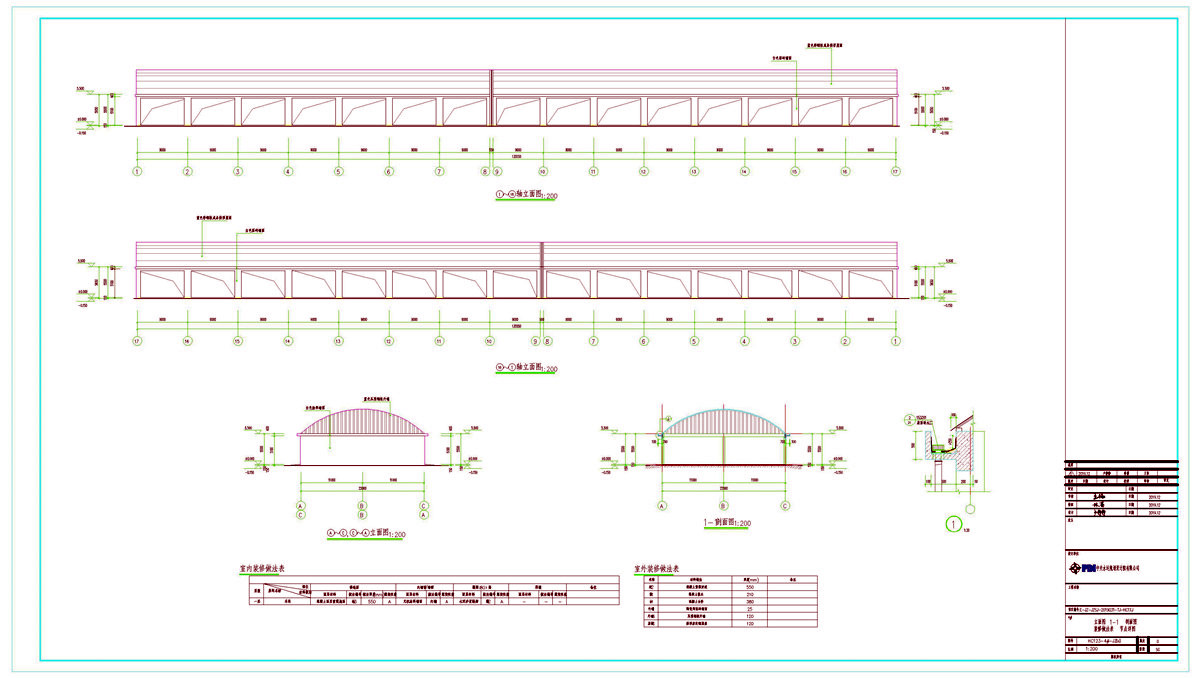

下图中所示是拱形屋面的轴立面图以及立面图，我们可以看到该动工新屋面的跨度为22米，从中间一分为二两侧均为11米，那种拱形屋面需要安装山墙，山墙的高度是4.4米。

我们可以看到图纸中并没有画出拱脚处的节点详图，所以该份图纸需要我们的进一步深化，当然我们这个拱形屋面车库已经施工完毕了，所以相应的深化图早就已经递交给业主了。

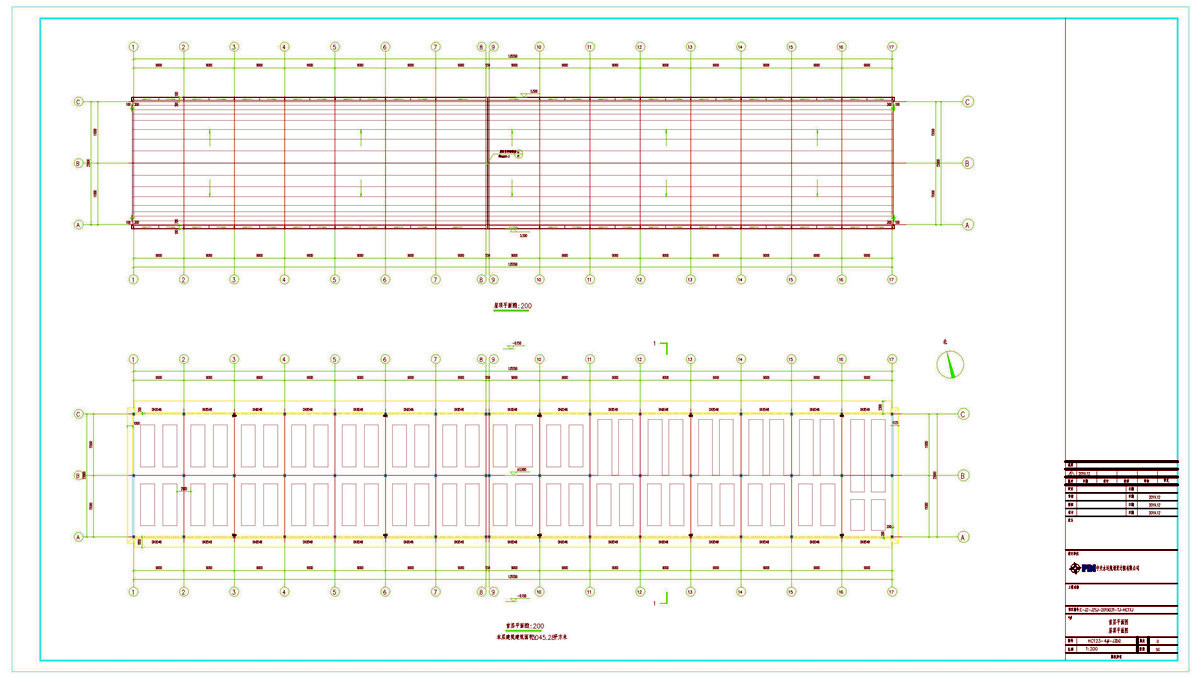

下面一份图纸中，我们可以看到下面一份图纸是这一栋拱形屋面的屋面平面图，我们可以看到盖栋拱形屋面的宽度为22米，长度为100多米，好处是开洞口修面并不需要安装采光带。

一般情况下像这么长的长度有很多业主会需要安装采光带，但实际采光带是非常不适用的，因为他在实际的使用过程中容易发生渗漏。

这份图纸中所示的车库拱形屋面，我们已经在2020年的时候完毕了。

如果您也想施工类似的车库可以联系我们，使用拱形屋面做的车库，特别适用于大公司，施工速度快，造型美观别致，而且单价也比较低，远远低于膜结构或者网架结构。
