福建泉州YT6118型波型钢屋盖罩棚图纸

拱形屋顶厂家 2022-06-08 11:18:20 图纸图集 1438 ℃ 0 评论

福建地区有很多粮食储备库采用拱形波纹钢屋盖为仓间罩棚,该结构对比拱形钢架结构优势很明显,主要表现于施工简单而且速度更快。

本图只是福建泉州南安某粮库的仓间罩棚图纸,可以看到在该仓间罩棚上需要安装三道采光带,用于使机械罩棚内侧的更加通透,下面我们跟随杰达技术员吴仕宽来看一下详细图纸。

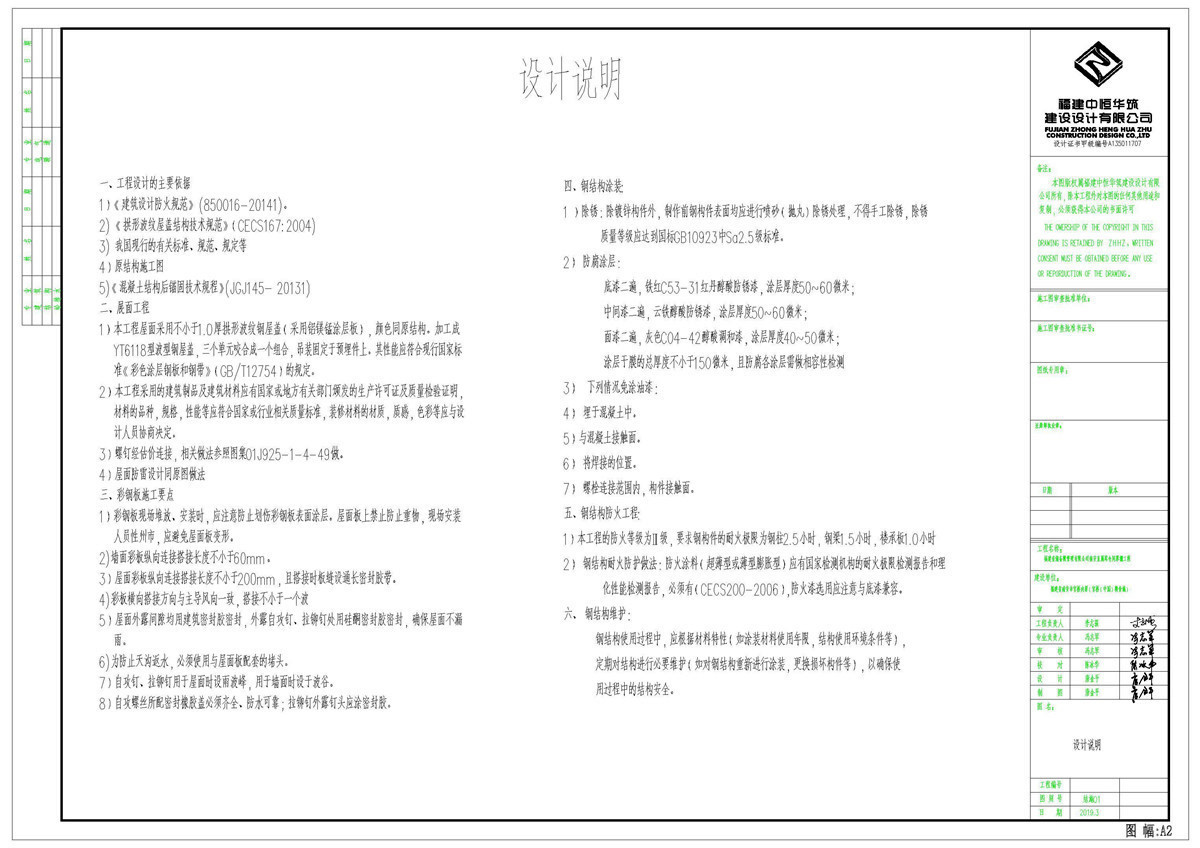

首先我们来看一下拱形屋面仓间罩棚的设计要求,我们可以看到,他对屋面的板材有要求,具体要求如下:

1)本工程屋面采用不小于1.0厚拱形波纹钢屋盖(采用铝镁锰涂层板),颜色同原结构。加工成YT6118型波型钢屋盖,三个单元咬合成一个组合,吊装固定于预埋件上。其性能应符合现行国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

2)本工程采用的建筑制品及建筑材料应有国家或地方有关部门颁发的生产许可证及质量检验证明,材料的品种,规格,性能等应符合国家或行业相关质量标准,装修材料的材质,质感,色彩等应与设计人员协商决定。

3)螺钉经估价连接,相关做法参照图集01J925-1-4-49做。

4)屋面防雷设计同原图做法

图纸中对彩钢板施工要点也有明确的要求,具体如下:

1)彩钢板现场堆放、安装时,应注意防止划伤彩钢板表面涂层。屋面板上禁止防止重物,现场安装人员性州市,应避免屋面板变形。

2)墙面彩板纵向连接搭接长度不小于60mm。

3)屋面彩板纵向连接搭接长度不小于200mm,且搭接时板缝设通长密封胶带。

4)彩板横向搭接方向与主导风向一致,搭接不小于一个波

5)屋面外露间隙均用建筑密封胶密封,外露自攻钉、拉铆钉处用硅酮密封胶密封,确保屋面不漏雨。

6)为防止天沟返水,必须使用与屋面板配套的堵头。

7)自攻钉、拉铆钉用于屋面时设雨波峰,用于墙面时设于波谷。

8)自攻螺丝所配密封橡胶盖必须齐全、防水可靠;拉铆钉外露钉头应涂密封胶。

下图为该拱形仓间罩棚的平面布置图,可以看到该罩棚的长度为74米,需要安装三道采光带,将罩棚平均分为4个等份。

说明:1、采用YT6118型,加工三片组装后吊装放置在大梁上, 固定后防水层三道,采用混凝土压顶。

2、板材厚度1.5mm,屋面采用NB薄型防火涂料3道

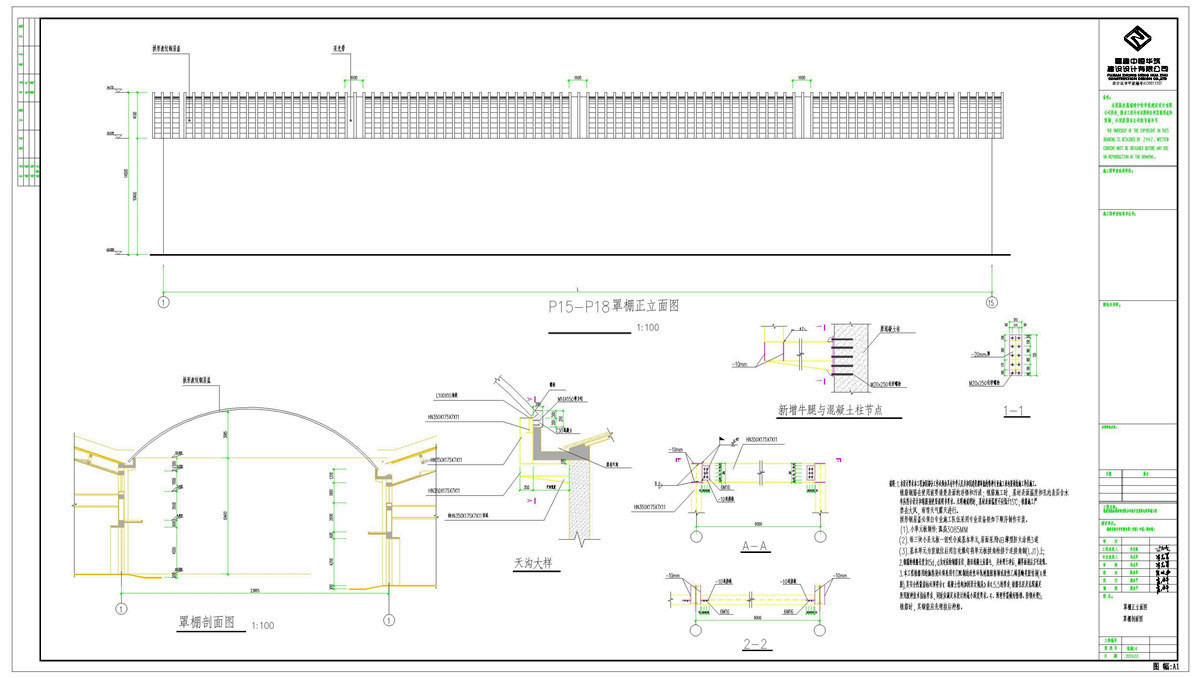

下周为该仓间罩棚的正面立面图。

1.本设计要求本工程加国都分工作必须由具有中华人民共和国建设都审批的特种专业施工承包资质的施工单位施工。植筋钢筋在使用前要请楚表面的浮锈和污渍;植筋施工时,基材表面温度和孔内表层含水   率应符合设计和粘胶剂使用说明书要求。无明确说明时,基材表面温度不应低于15%%dC;植筋施工严禁在大风,雨雪天气露天进行。拱形钢屋盖必须白专业施工队伍采用专业设备按如下顺序制作安装。

(2).每三块小县元板一组咬合威基本单元,屋面采用NB薄型防火涂料3道

(3).基本单元为装就位后用自攻爆钉将单元板拱角栓接于连接角钢(LJ1)上;

2.钢筋的植船长度为15d,d为对应的钢筋直径,新旧混凝土应凿毛, 并处理干净后,刷界面剂后方可浇筑。

3.本工程植船用的脑粘剂必须采用专门配制的改性环氧树脂胶粘制或改性乙烯基酶类胶结剂(A级

(1).小单元板制作:弧高3085MM胶),其安全性能指标必须符合《 混凝土结构加固设计规范》表4.5.5的要求;植筋孔径及孔深满足所用胶种技术指标要求,同时应满足本设计的最小深度要求。

4、预埋件需做好除锈、防锈处理5.植筋时,其钢能应先埋接后种植。
