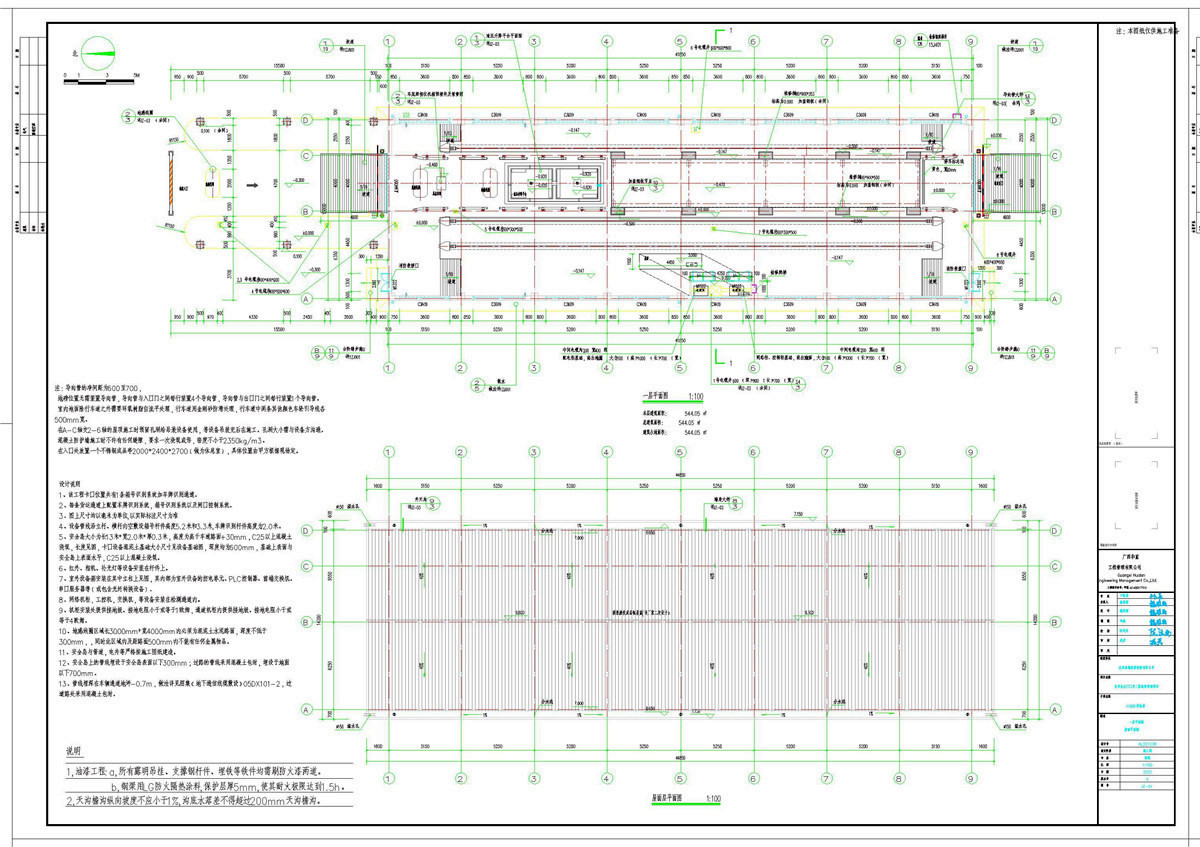

本图纸是广西崇左某海关的设备房的拱形屋面结构的图纸,从本份图纸中,我们可以看到拱形屋面的平面布置图、立面图以及详细的小件图。
为了确保该设备舱房的安全性,本分图纸已经过计算书效验,要求是考量了50年的风压、雪压,所以稳定性和安全性都是没有问题的。
文本图纸中可看到厂房的跨度为13米,长度为41.85米,面积仅有几百平方,然而所有的小件图不仅非常详细,而且对材质的要求是非常高的。
下面有杰达技术员吴仕宽讲解分析一下该设备房拱形屋顶图纸的详细内容。

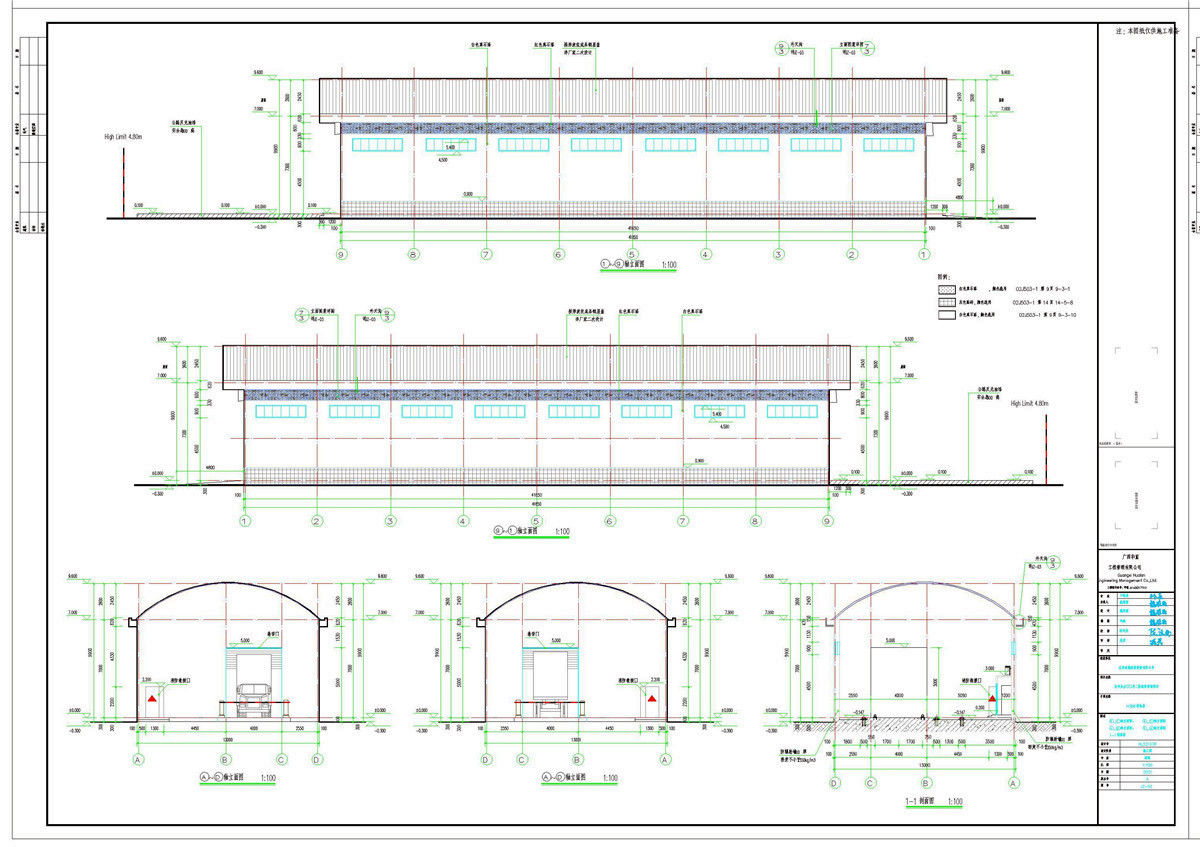

下图为该拱形屋顶的轴立面图,我们可以看到该拱形固定的跨度为13米,它的拱高为2.6米,图纸中注明拱形波纹成品钢屋盖需要厂家二次深化设计。

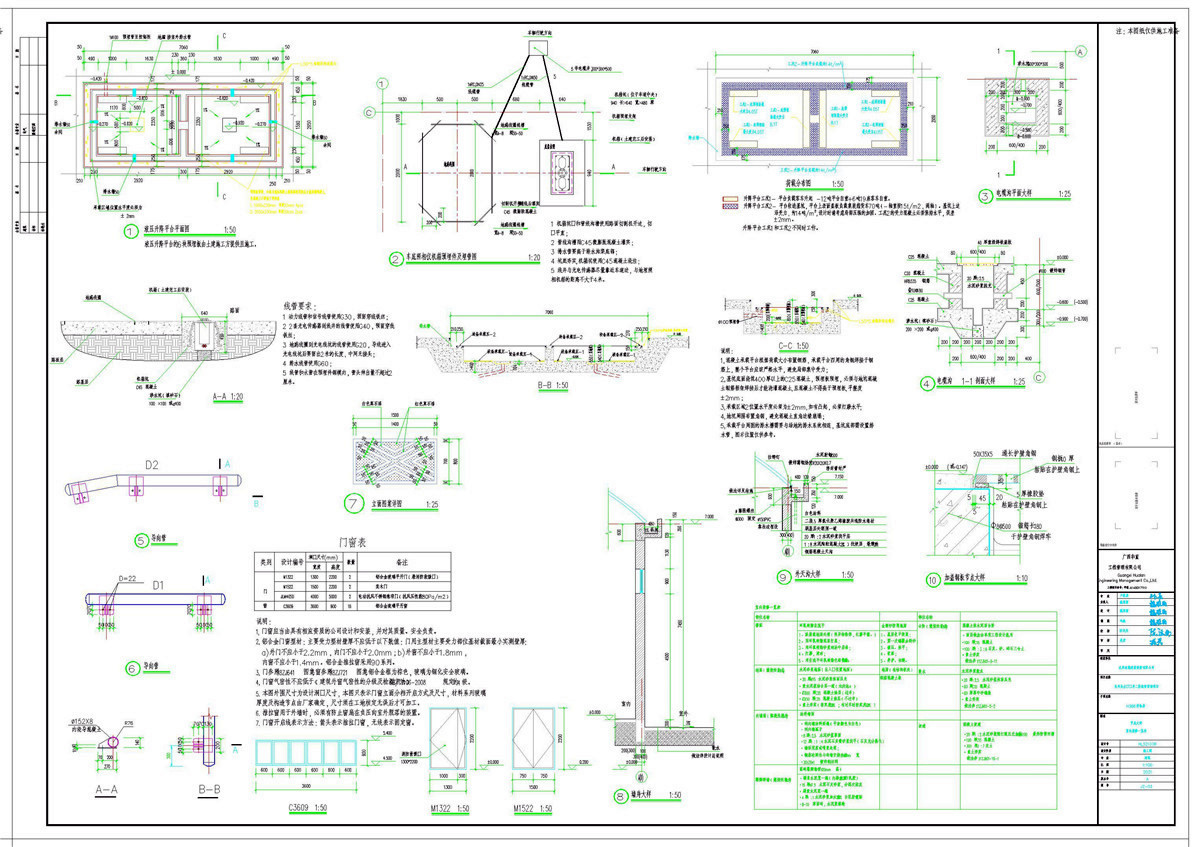

下图为该设备房其余建筑的设计图纸,做出了如下要求:
设计说明
1、该工程卡口位置共有1条箱号识别系统加车牌识别通道。
2、每条货运通道上配置车牌识别系统,箱号识别系统以及闸口控制系统。
3、图上尺寸均以毫米为单位,以实际标注尺寸为准
4、设备管线沿立杆、横杆内空敷设箱号杆件高度5.2米和3.3米,车牌识别杆件高度为2.0米。
5、安全岛大小为长13米*宽2.0米*厚0.3米,高度为高于车道路面+30mm,C25以上混凝土浇筑,长度见图,卡口设备混泥土基础大小尺寸见设备基础图,深度均为600mm,基础上表面与安全岛上表面水平,C25以上混凝土浇筑。
6、红外、相机、补光灯等设备安装在杆件上。
7、室外设备箱安装在其中立柱上见图,其内部为室外设备的控电单元、PLC控制器、前端交换机、串口服务器等(或包含光纤转换设备)。
8、网络机柜,工控机,交换机,等设备安装在检测通道内。
9、机柜安装处提供接地极、接地电阻小于或等于1欧姆,通道机柜内提供接地极、接地电阻小于或等于4欧姆。
10、地感线圈区域长3000mm*宽4000mm内必须为混泥土水泥路面,深度不低于300mm,,同时此区域
内及距路面500mm内不能有任何金属物品。
11、安全岛与管道,电井等严格按施工图纸建造。
12、安全岛上的管线埋设于安全岛表面以下300mm;过路的管线采用混凝土包封,埋设于地面以下700mm。
13、管线埋深在车辆通道地坪-0.7m,做法详见图集《地下通信线缆敷设》05DX101-2,过道路处采用混凝土包封。

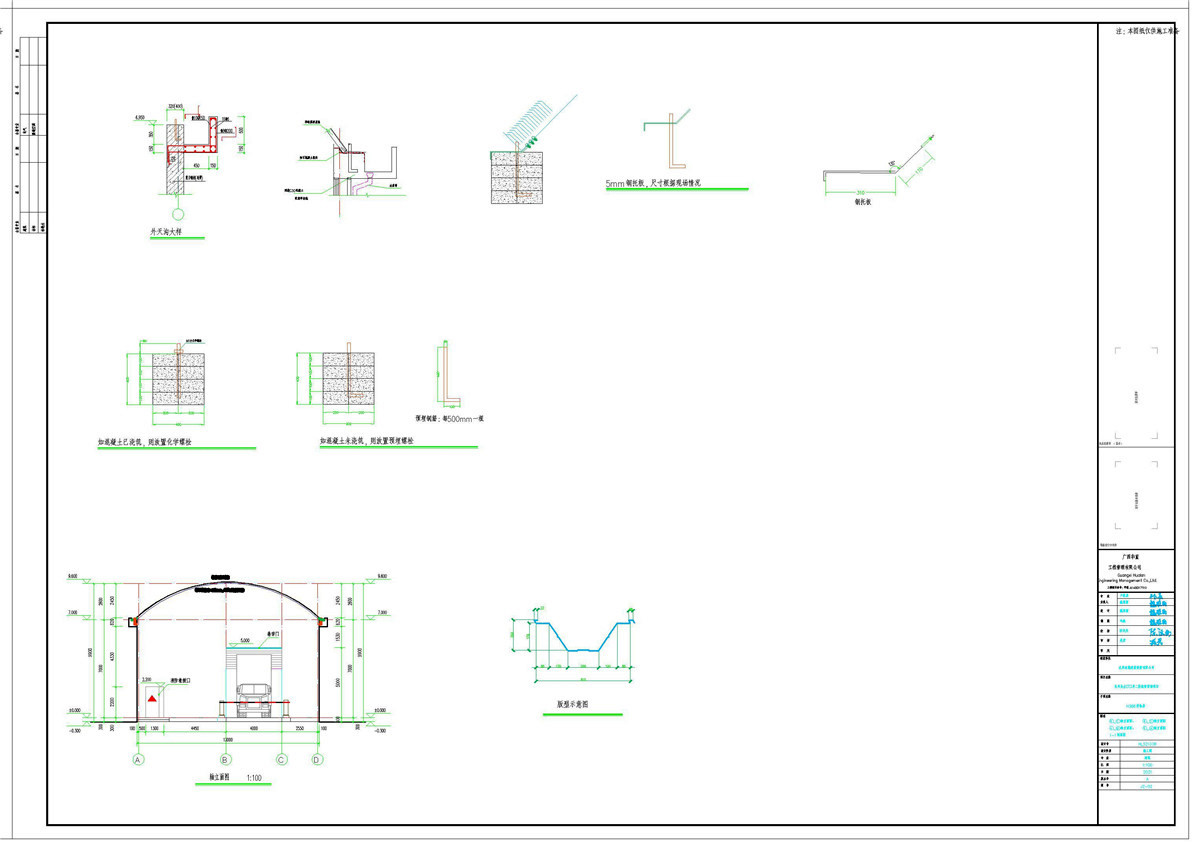

我们可以看到,它的预埋件使用的是24mm的预埋件,上面焊接了5mm厚度的钢托板,拱形屋顶板选择的是上海宝钢产的0.8mm厚度的、材质为TS280GD强度的彩涂板,结构为拱形波纹钢屋盖,采用的压型设备型号为JD914-610型的无梁起拱成型一体机,板材的颜色为海蓝色。
