云南临沧煤棚拱形屋顶施工图集

拱形屋顶厂家 2022-06-08 16:49:36 图纸图集 1677 ℃ 0 评论

本图纸是位于云南临沧某水泥厂的拱形波纹钢盖结构的图纸,大家都知道拱形屋顶广泛应用于煤棚、砂石料棚,特别符合现在国家治理扬尘封闭需要我们选用无梁拱形屋面结构,它跨度大,跨越能力大,而且屋顶的施工速度快,可以在不影响混凝土公司施工的同时快速的搭建屋顶,满足了业主生产的需要,所以受到了很广泛的使用。

那么本份图纸中所示的拱形屋顶跨度为32米拱高为10米,使用的是山东冠州产的1.4mm厚度的彩涂卷。

下面由杰达技术员吴仕宽先生向大家介绍一下本份图纸。.

如下图所示,是这栋拱形屋顶的山墙布置图,我们可以看到山墙并非使用我们的拱形屋面直槽板,而是使用了领条以及钢柱相结合在墙面上安装90型的瓦片。

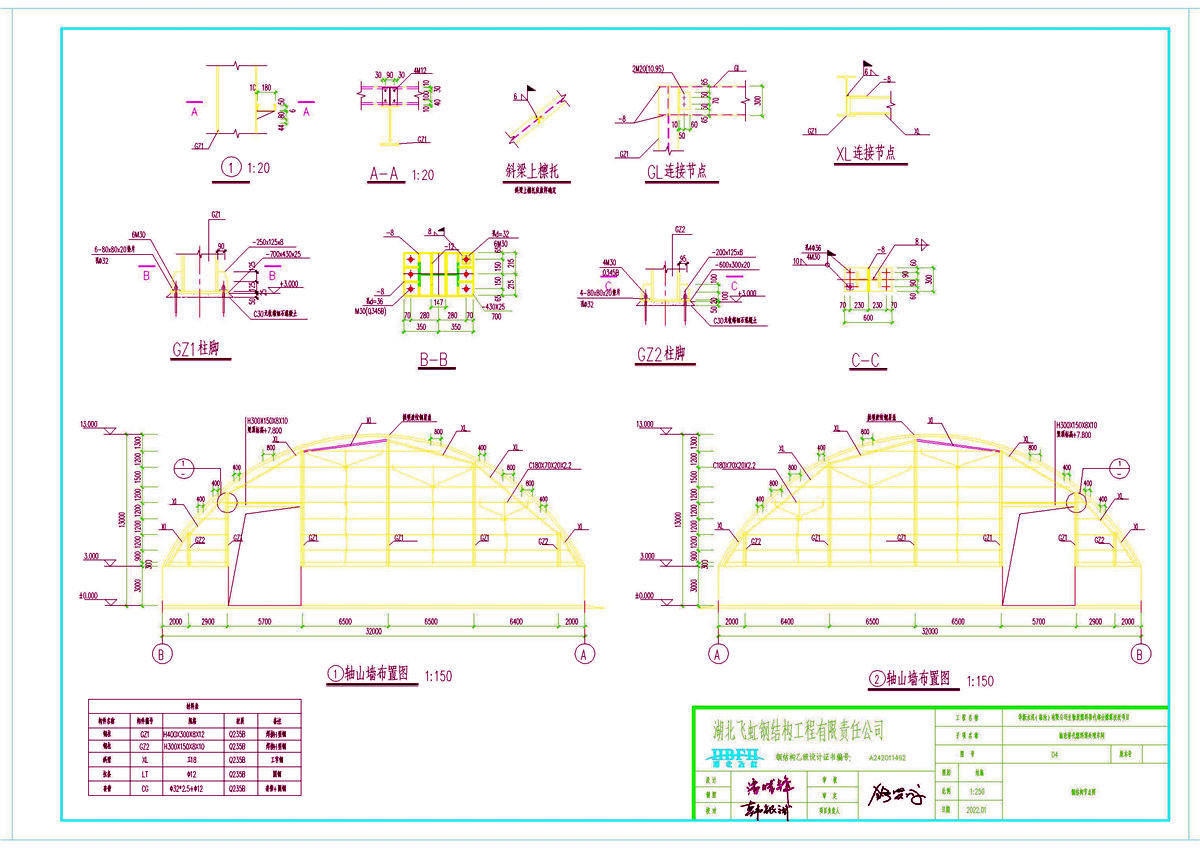

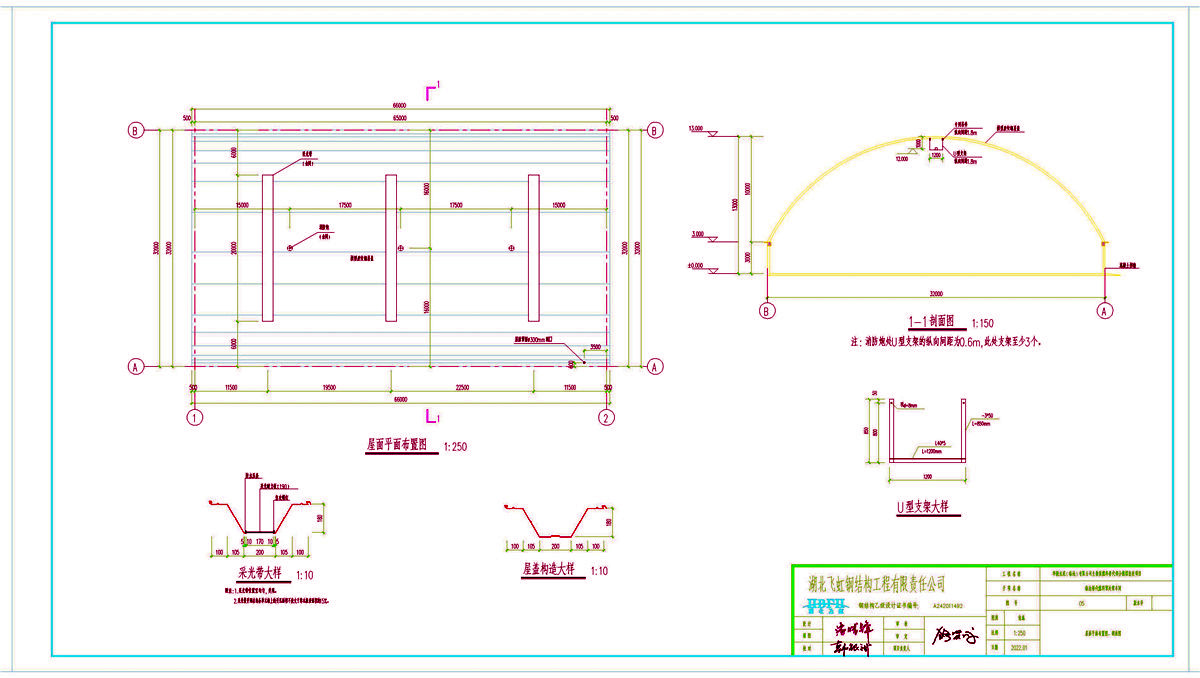

下图所示是该栋拱形屋面的平面布置图,我们可以看到32米跨度的拱形屋面上一共安装了三道采光带,虽然这种拱形屋顶只有60米长,但是还是要每间隔15米安装一道采光带,采光带采用的是中空形式的。

下图所示的拱形屋顶的轴立面图,图中我们可以看到山墙板与拱形屋顶连接的详细节点图片,我们是使用H钢柱作为两端的支撑,将它锚定在两段拱形屋顶的上方。

另外我们注意到在该拱形屋顶的拱角处要使用稀释混凝土覆盖上去,确保j拱脚做好防水密闭,不会腐烂。

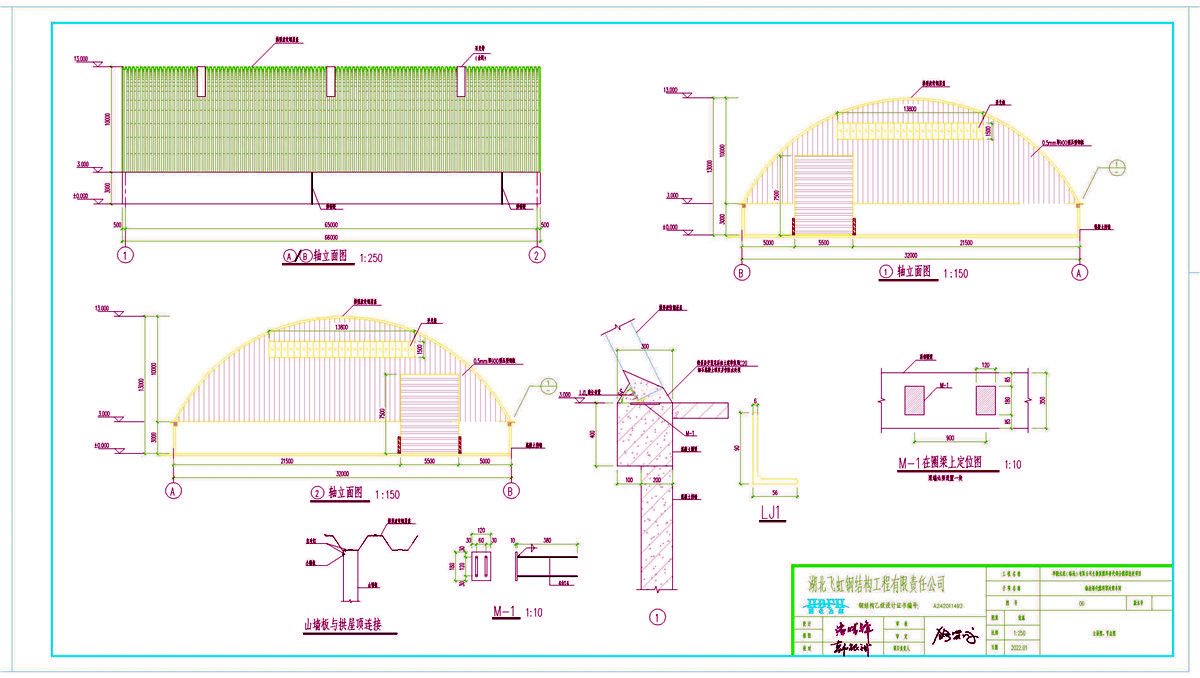

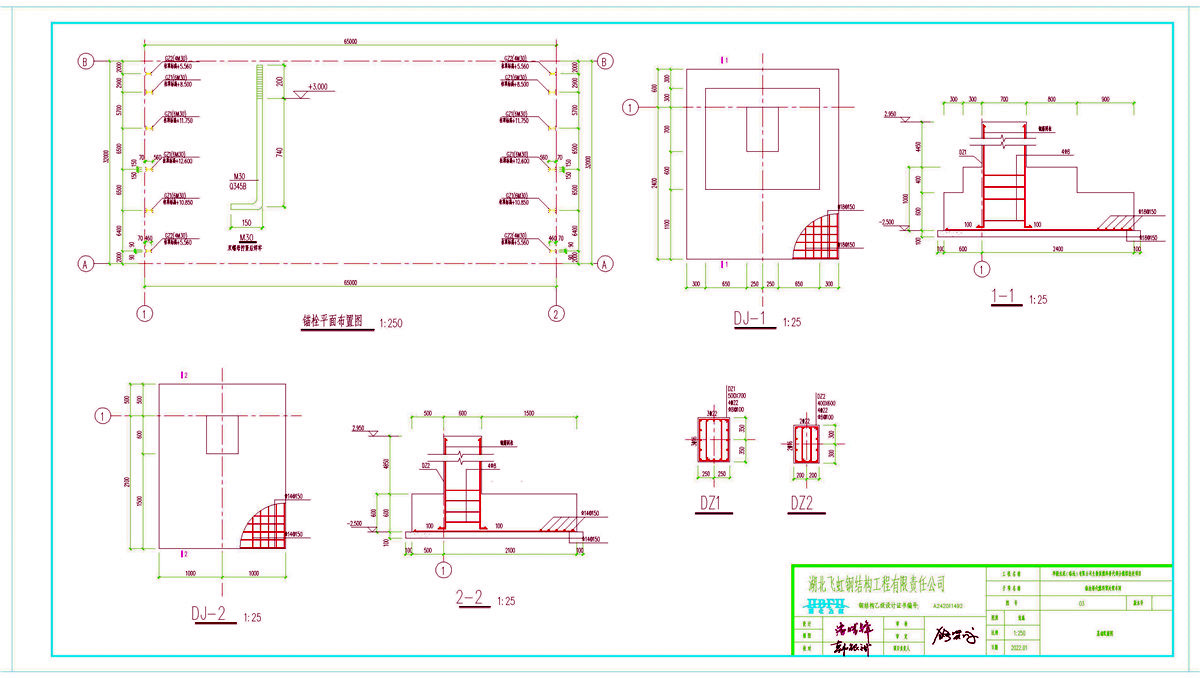

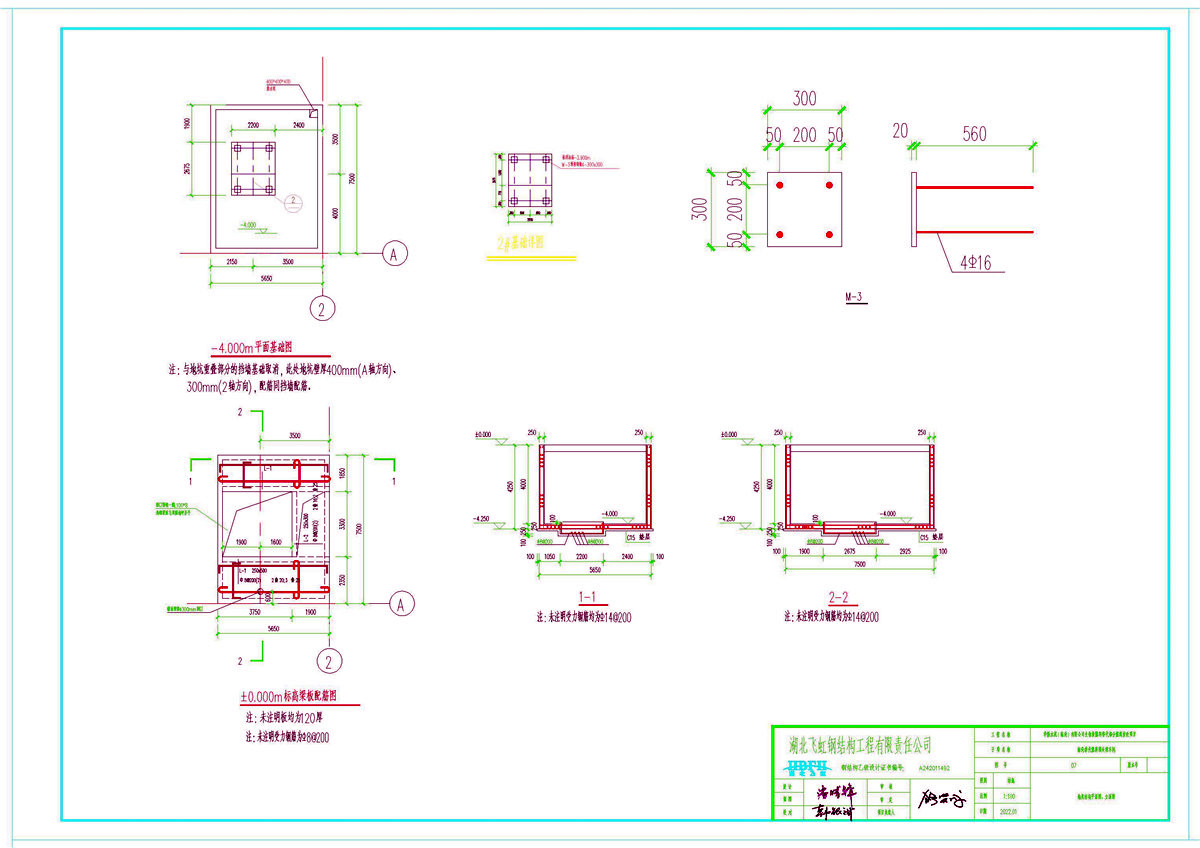

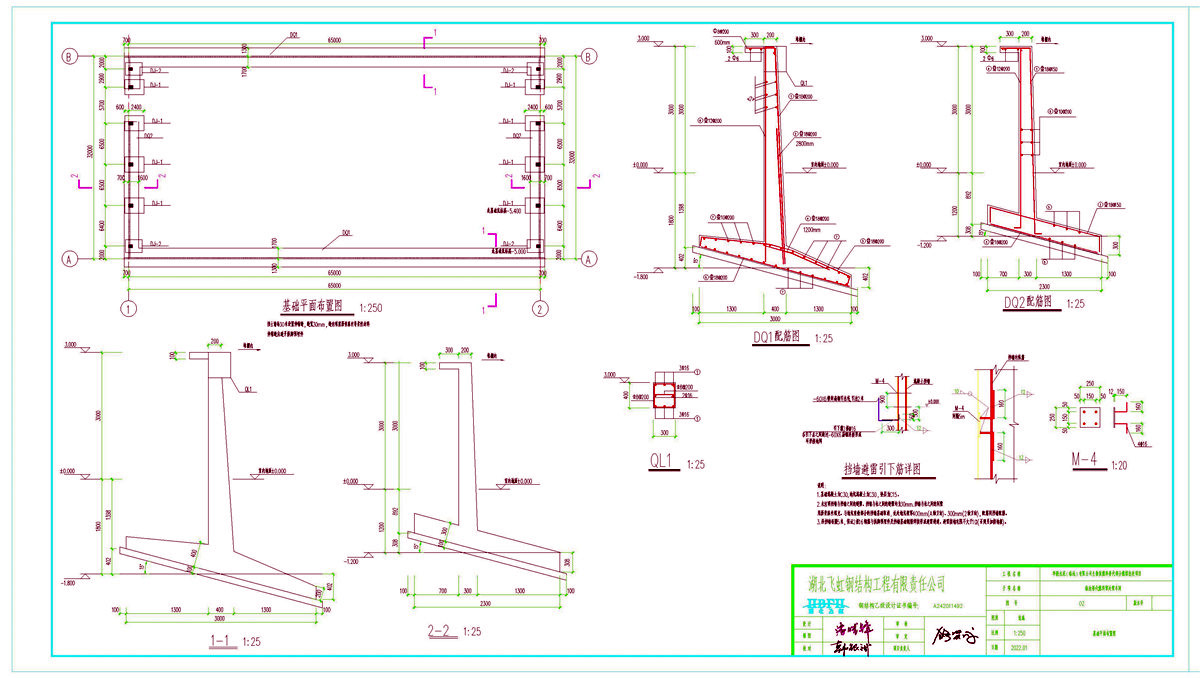

下面一些图纸是这一栋拱形屋顶的预埋件的节点详图以及平面布置图,这里与主体结构并无太大关系,所以我们不多做介绍了。

一般情况下像上述图纸所示的跨度为32米,长度为60米,总建筑面积为1800平方米的拱形屋顶,我们会选择板材厚度为1.3mm到1.5mm厚度的TS320基地材质的板材,一般施工时间为一个星期。
