这是江苏泰州泰兴某粮食储备库原有粮库屋顶加盖拱形波纹钢屋盖结构的图纸,本图纸是以的是我公司于2019年施工福建邵武某粮库屋顶加盖的图纸为依据,结合现场情况设计而成的 。
下面有杰达技术员吴仕宽先生带大家了解一下图纸,看一下该粮食储备库需要加盖金属拱形屋顶的立面图、平面布置图以及山墙部分图纸。

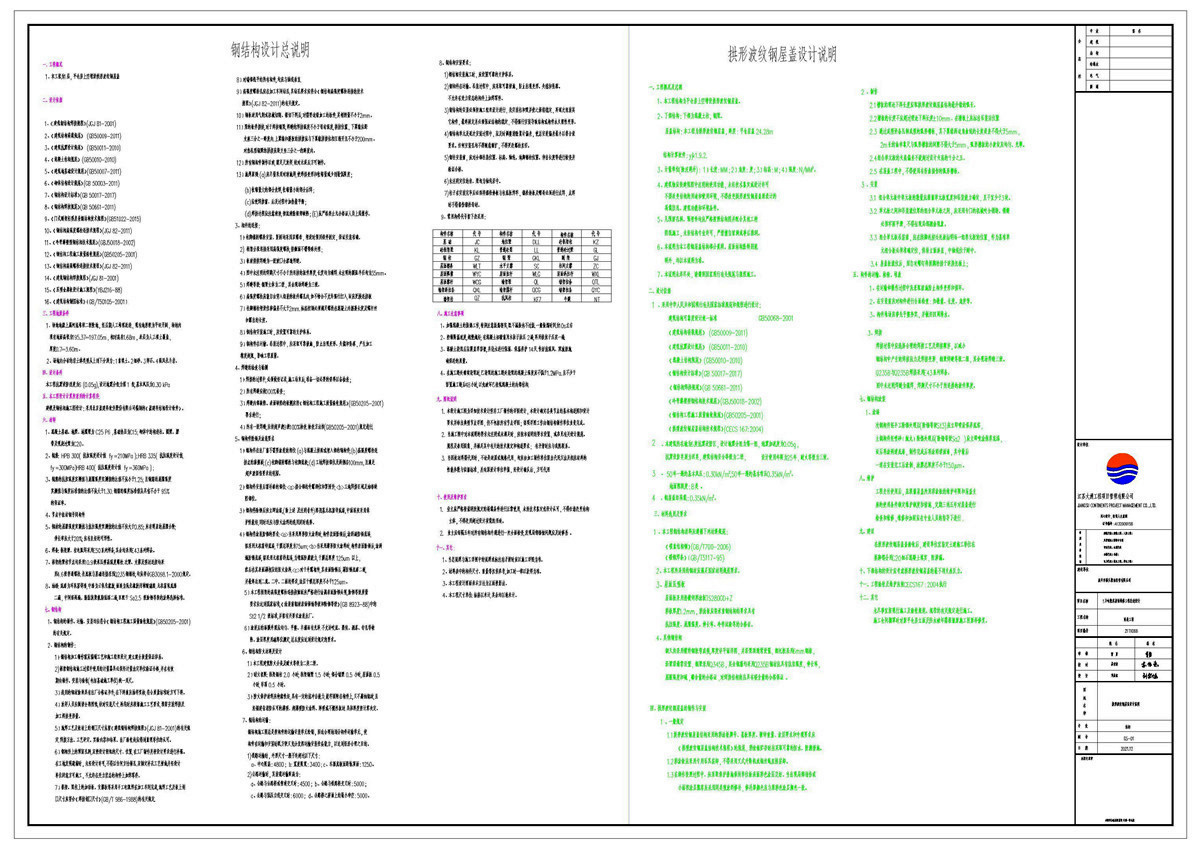

首先我们看一下拱形波纹钢屋盖的设计说明:
一、工程概况及总则
1、本工程结构为平仓房上空增设拱形波纹钢屋盖。
2、下部结构:下部为混凝土柱,钢梁。屋盖结构:本工程为拱形波纹钢屋盖,跨度:平仓屋盖 24.28m结构计算软件:yjk1.9.2.
3、计量单位(除注明外): 1)长度:MM;2)角度:度;3)标高:M;4)强度:N/MM%1402%%141。
4、建筑物应按建筑图中注明的使用功能,未经技术鉴定或设计许可不得改变结构的用途和使用环境,不得改变拱形波纹钢屋盖原设计的荷载状况、建筑功能和环境条件。
5、凡预留孔洞、预埋件均应严格按照结构图并配合其他工种图纸施工,未经结构专业许可,严禁擅自留洞或事后凿洞。
6、本说明为本工程钢屋盖结构部分说明。屋面结构除特别说明外,均以本说明为准。
二、设计依据
1
、采用中华人民共和国现行有关国家标准规范和规程进行设计:
建筑结构可靠度设计统一标准
GB50068-2001
《建筑结构荷载规范》 (GB50009-2011)
《建筑抗震设计规范》 (GB50011-2010)
《混凝土结构规范》 (GB50010-2010)
《钢结构设计标准》(GB 50017-2017)
《钢结构焊接规范》(GB 50661-2011)
《冷弯薄壁型钢结构技术规范》(GBJ50018-2002)
《钢结构工程施工质量验收规范》(GB50205-2001)
《拱型波纹钢屋盖结构技术规程》(CECS 167:2004)
2、本建筑所在地为6度抗震设防区,设计地震分组为第一组,地震加速度为0.05g,抗震设防类别为丙类,建筑结构安全等级为二级,设计使用年限为25年,耐火等级为三级。
3、50年一遇的基本风压:0.30kN/m%%1402%%141,50年一遇的基本雪压0.35kN/m%%1402%%141。地面粗糙度:B类 。
4、钢屋盖活荷载:0.35kN/m%%1402%%141。
三、材料选用及要求
1 、本工程钢结构材料应遵循下列材料规范:
《碳素结构钢》(GB/T700-2006)
《碳钢焊条》(GB/T5117-95)
2、本工程所采用的钢材应满足国家材料规范要求。
3、屋面压型板
屋面板采用热镀锌彩涂板TS280GD+Z彩板厚度1.2mm,彩涂板应按承重钢结构的要求具有抗拉强度、屈服强度、伸长率、冷弯试验等的合格证。
4、其他钢结构
钢天沟采用镀锌钢板弯成型,厚度详平面详图,并沿梁顶通常设置,钢托板采用6mm钢板,沿梁顶通常设置,钢梁采用Q345B,其余钢筋均采用Q235B钢材应具有抗拉强度,伸长率,屈服强度和硫 ,磷含量的合格证 ,对焊接结构尚应具有碳含量的合格保证 。

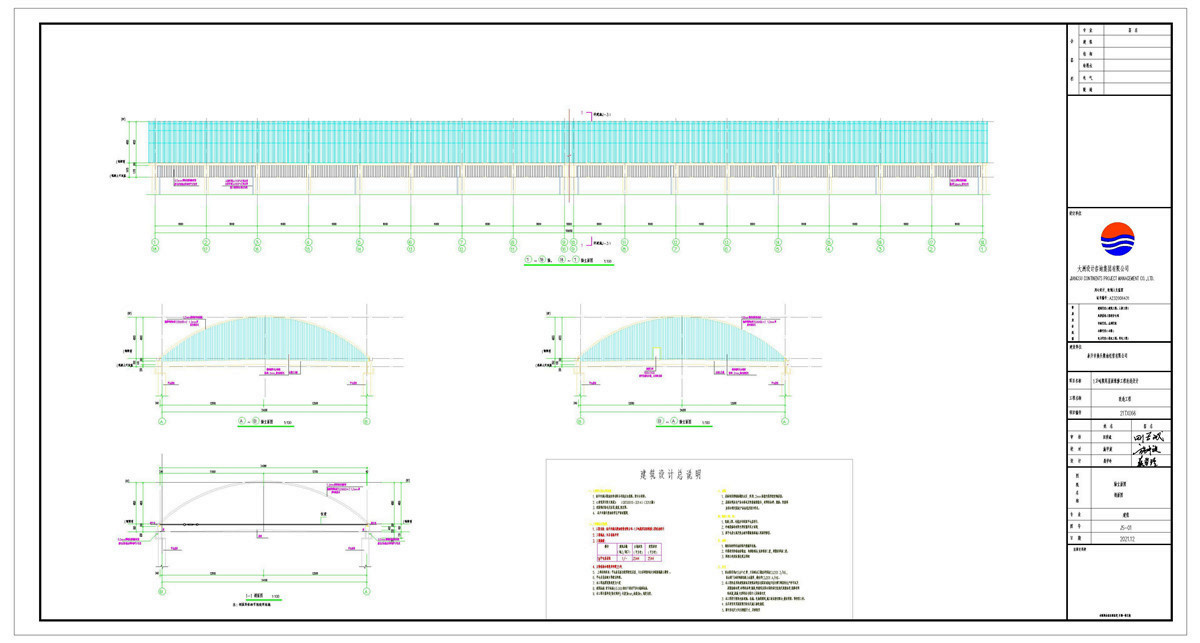

接着我们来看一下该拱形波纹钢屋盖的轴立面图,从下图中我们可以看到这一栋需要施工的拱形屋顶的长度,以及山墙的施工工艺,比如山墙处小檐板的做法,还有其他一些节点,比如天沟的做法、山墙预埋件的做法。
我们注意到在原有厂房的两侧需要安装山墙,并且需要安装检修门洞检修,门洞的尺寸为800×1400。

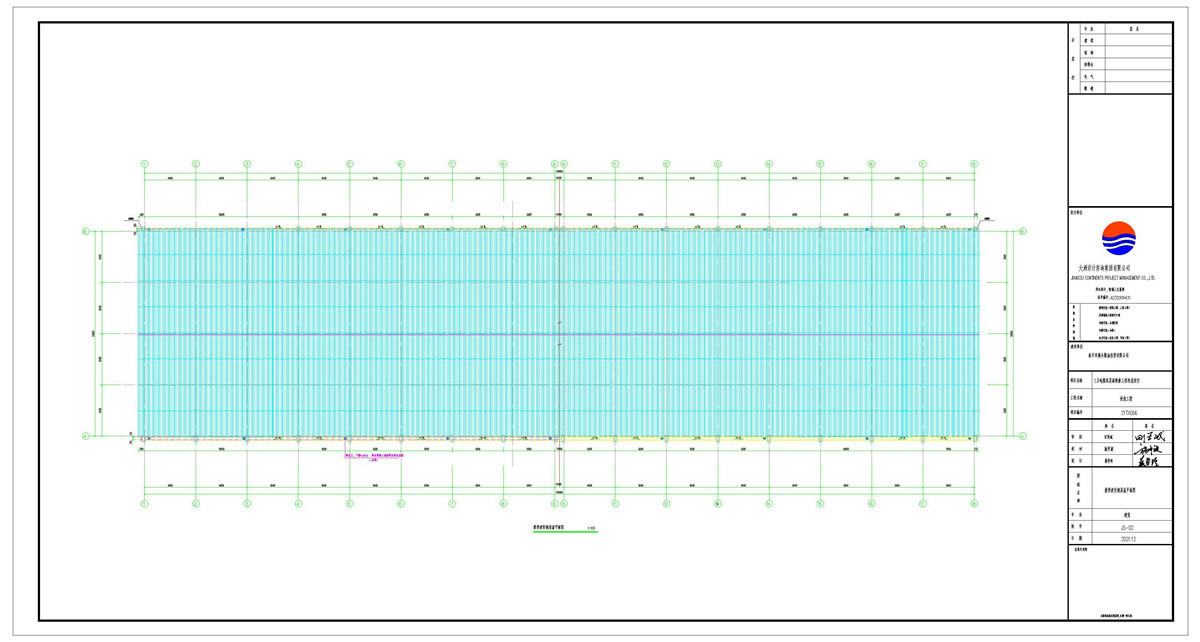

下图为改动拱形屋顶的平面布置图,从图中我们可以看到该拱形屋顶的跨度是24米,长度是106米,建筑面积为2400平方米。

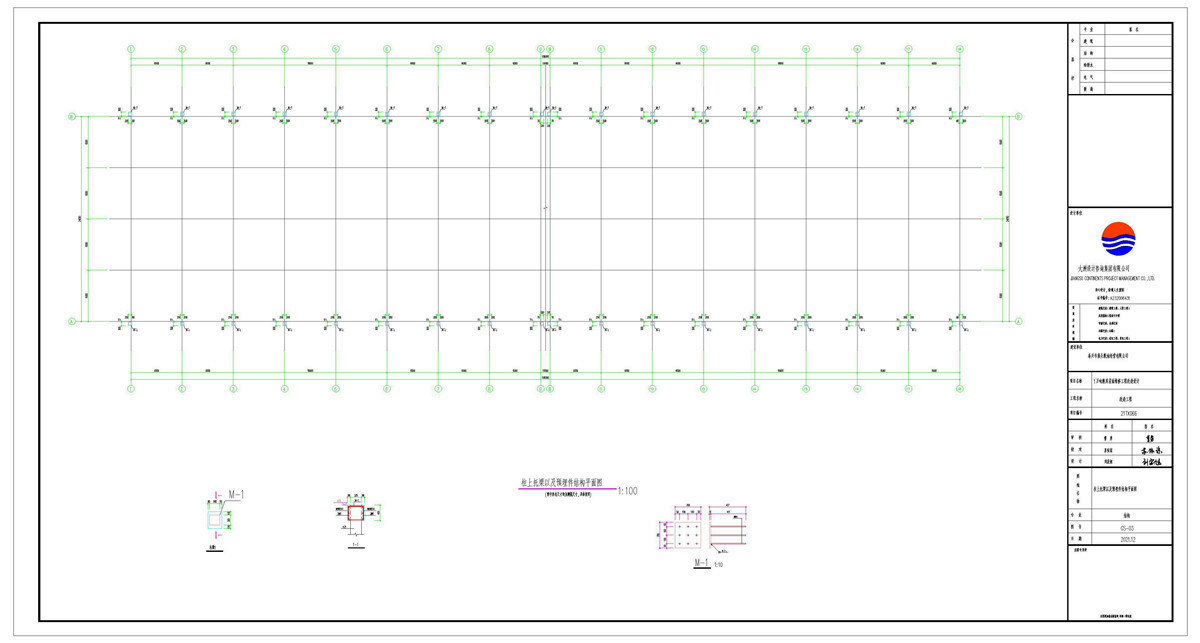

下图为加盖拱形屋顶的混凝土短柱布置图,我们需要在原有粮库屋顶上新建安装混凝土短柱,并在混凝土短柱上方放上预埋件。

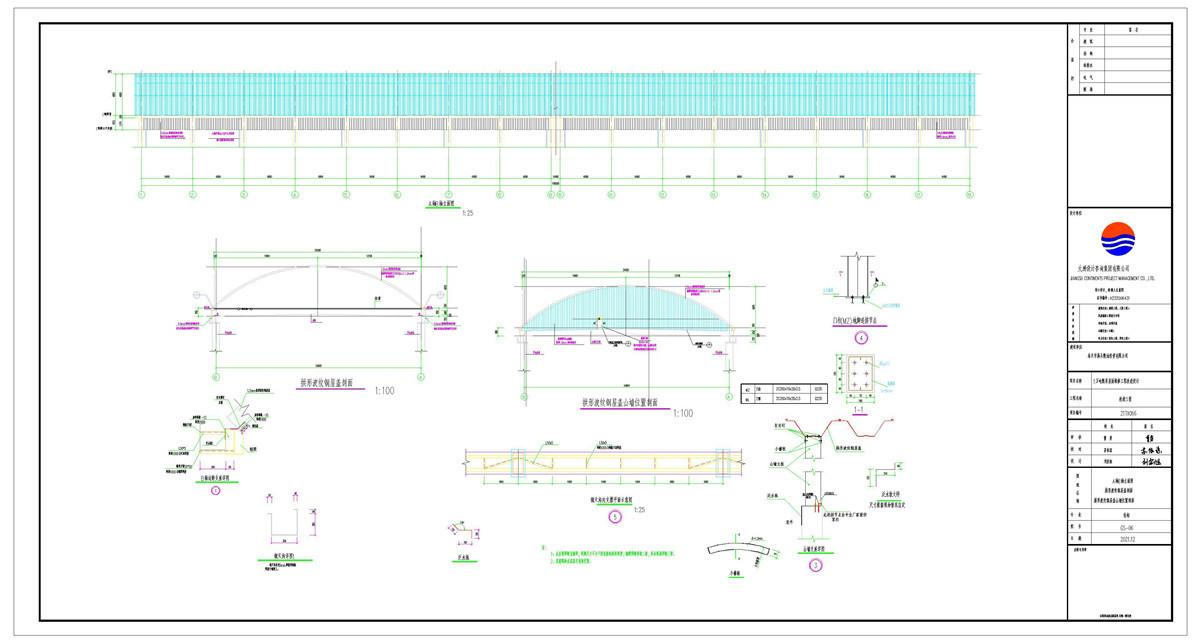

下图是另一侧的拱形波纹钢屋盖结构轴立面图,我们可以清楚的看到两侧山墙的做法,一侧需要开山墙门洞,另一侧则不需要。
需要加盖拱形屋顶的粮食储备库原有建筑的跨度为24米,要求施工的拱高为4.855米,屋顶使用1.2mm厚度的热镀锌彩涂卷。
它的材质为TS280GD+Z,板材厚度为1.2mm,颜色要求为海蓝色,要求使用914-610型号的设备进行压型。
如本份图纸所示,粮食储备库原有建筑加盖拱形波纹钢屋盖结构,可以有效的组织粮库屋顶渗漏,且使得原有建筑舱体内侧不会温度过高,如果你对粮库屋顶也考虑做保温隔热防渗漏,可以采取此种做法。
