天津某电站封闭料棚拱形波纹钢屋盖图纸

拱形屋顶厂家 2022-06-08 22:14:20 图纸图集 1209 ℃ 0 评论

本图纸是天津某发电厂石灰石封闭料棚拱形波纹钢盖结构的图纸,原建筑已经施工完毕,现需要对该栋拱型波纹钢屋盖其中一跨进行拆换。

原有建筑的横向跨度为80米长,纵向长度为62.44米长,80米长的横向一共分为三跨,每跨的横向跨度为26.36米,所以他当块面积约为1600多平方米。

下面杰达钢构技术员吴仕宽先生来讲解一下这份图纸,介绍一下关于拱形波纹钢屋盖的设计要求。

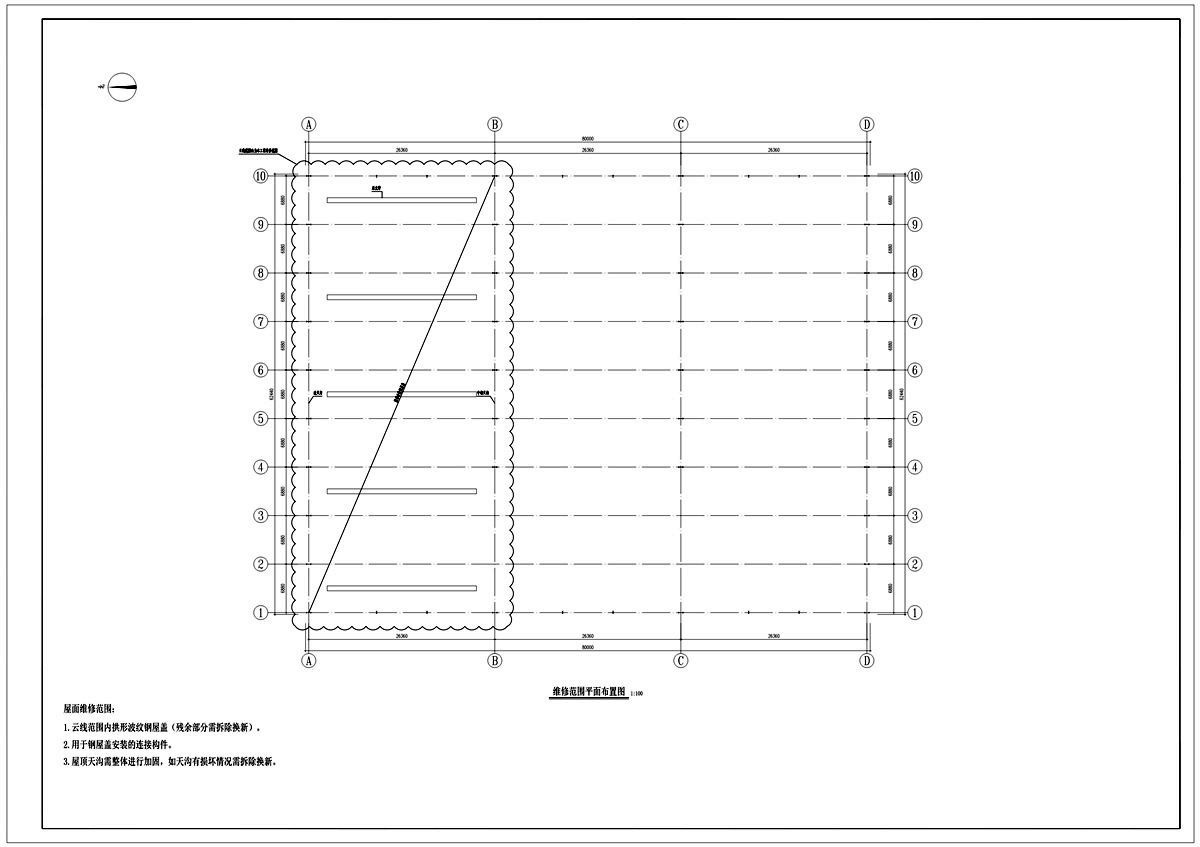

上面一张图纸说明了屋面的维修范围:要求对原有的拱形波纹钢屋盖进行拆换,且用于钢屋盖安装的链接构件,而且需要对原有的屋面天沟进行加强,如果所原有的天沟损坏,则需要根据现场情况和业主协调后换新的。

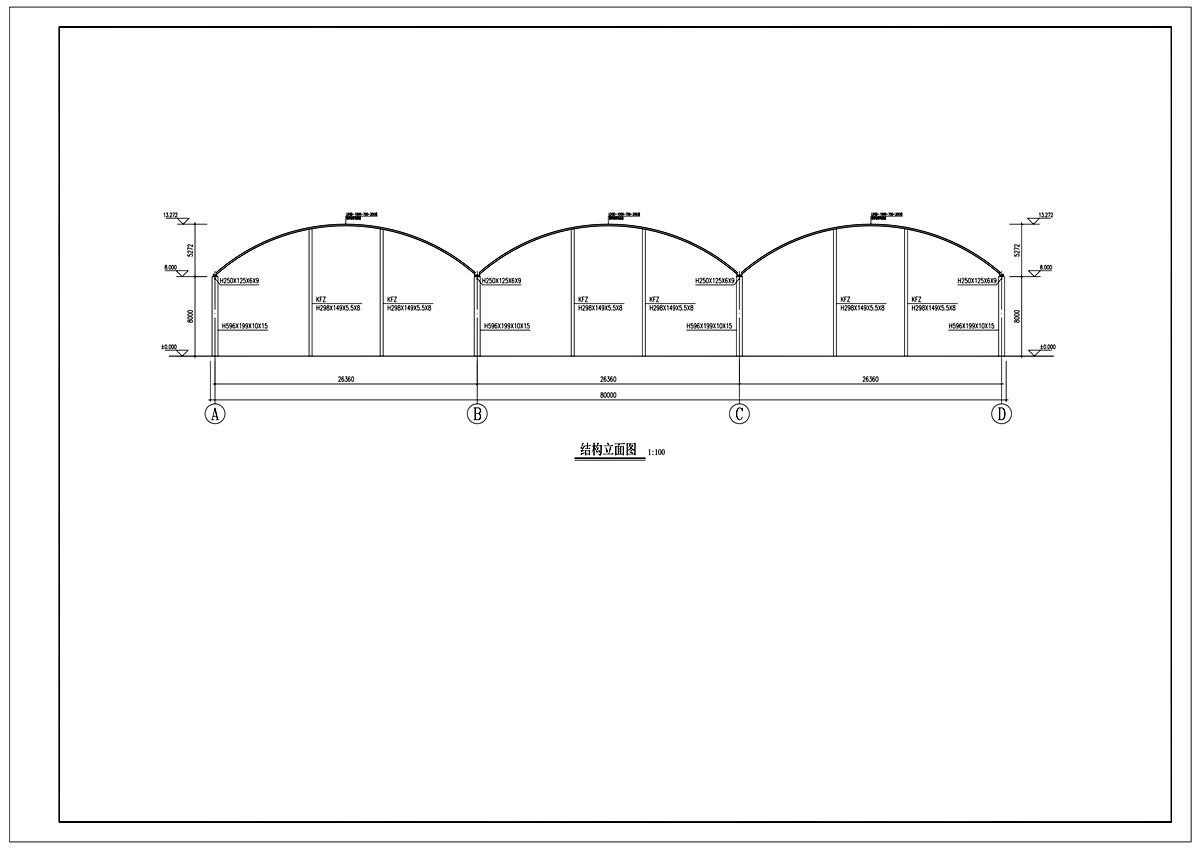

上图为该栋拱形波纹钢屋盖的轴立面图,我们可以看到主体结构为钢结构,图纸中标注了钢结构的钢梁钢柱的大小。

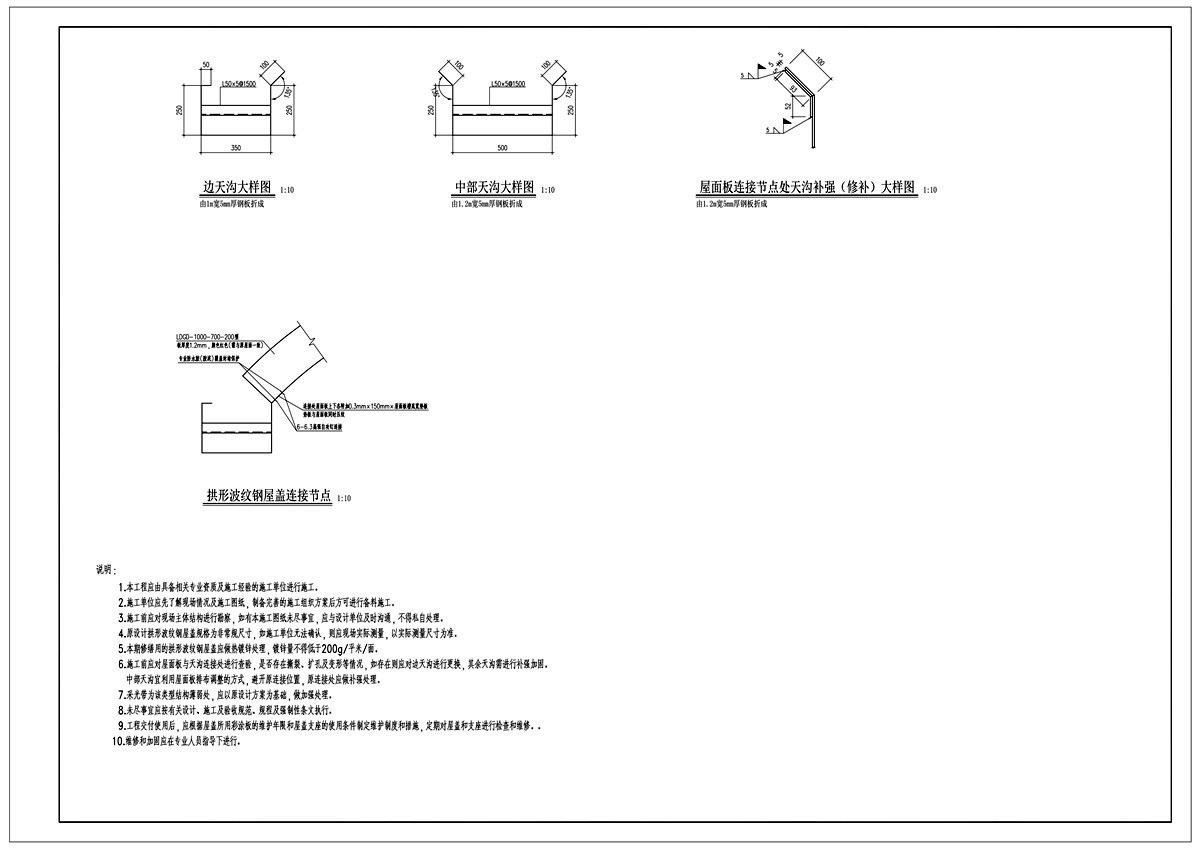

上图说明文件如下:

1.本工程应由具备相关专业资质及施工经验的施工单位进行施工。

2.施工单位应先了解现场情况及施工图纸制备完善的施工组织方案后方可进行备料施工。

3.施工前应对现场主体结构进行勘察,如有本施工图纸未尽事宜,应与设计单位及时沟通,不得私自处理。

4.原设计拱形波纹钢屋盖规格为非常规尺寸 如施工单位无法确认则应现场实际测量以实际测量尺寸为准。

5.本期修缮用的拱形波纹钢屋盖应做热镀锌处理,镀锌量不得低于200g/平米/面。

6、施工前应对屋面板与天沟连接处进行查验,是否存在撕裂、扩孔及变形等情况,,如存在则应对边天沟进行更换 其余天沟需进行补强加固中部天沟宜利用屋面板排布调的方式,避开原连接位置原连接处应做补强处理。

7.采光带为该类型结构薄弱处 应以原设计方案为基础 做加强处理。

8.未尽事宜应按有关设计、施工及验收规范、规程及强制性条文执行。

9.工程交付使用后,应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施,定期对屋盖和支座进行检查和维修。

10.维修和加固应在专业人员指导下进行。

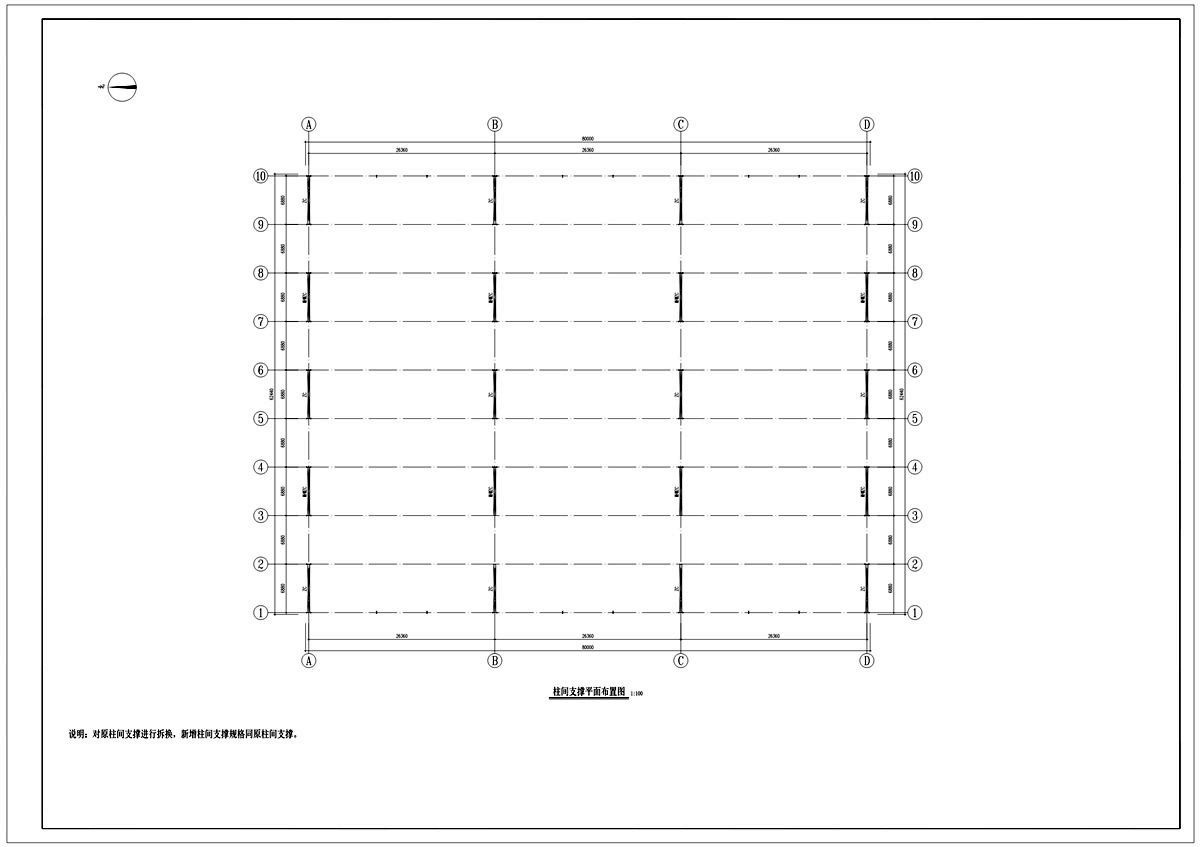

上图说明对原有柱间支撑需要进行拆换,并且新增加的柱间支撑要按照原有的放置。

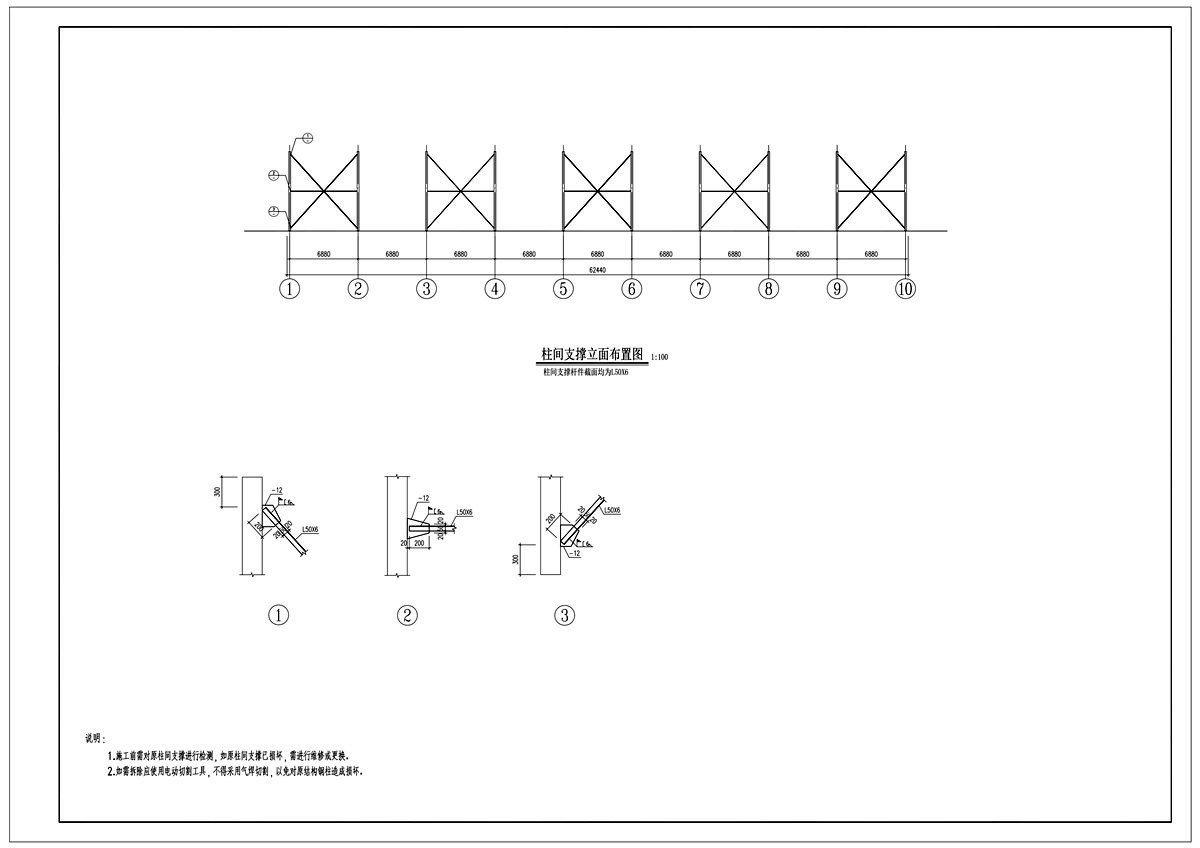

上图说明:

1.施工前需对原柱间支撑进行检测。如原柱间支撑已损坏,需进行维修或更换。

2.如需拆除应使用电动切割工具,不得采用气焊切割,以免对原结构钢柱造成损坏。

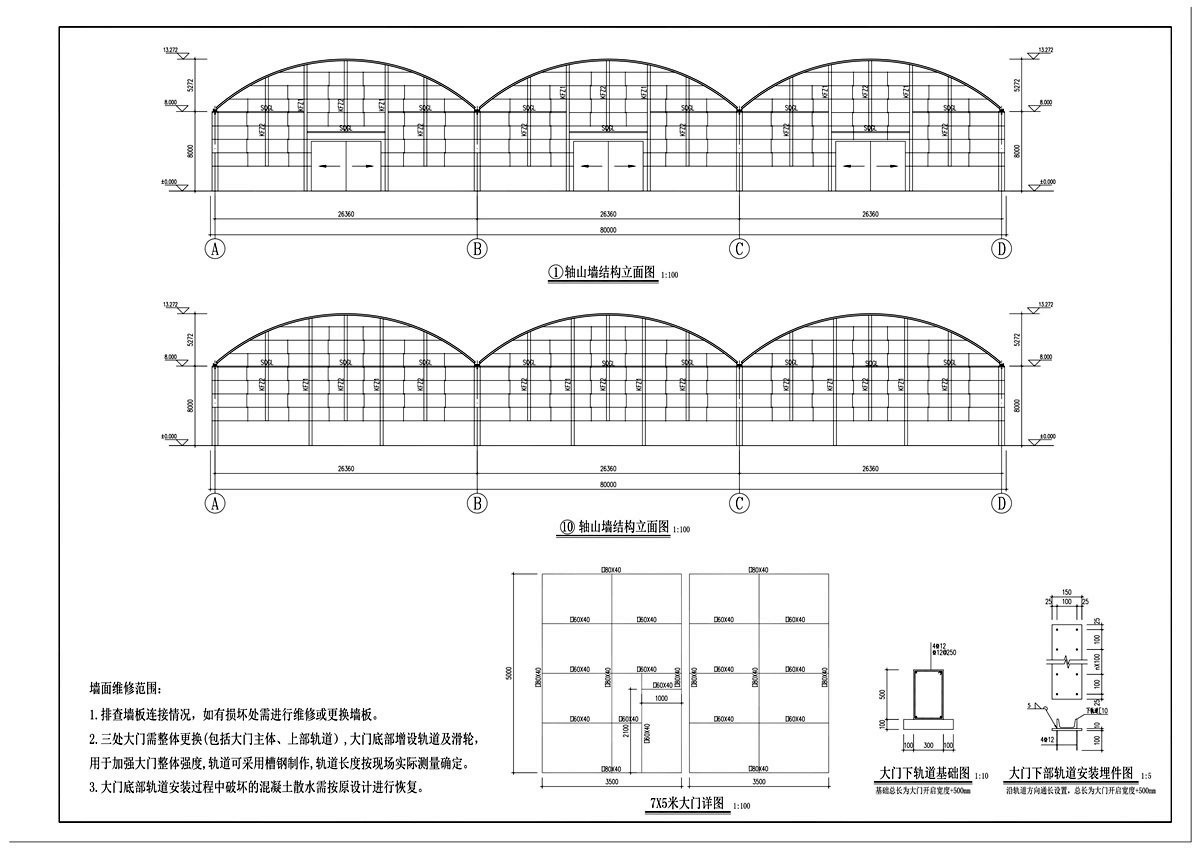

上图指出了墙面的维修范围:

1.排查墙板连接情况,如有损坏处需进行维修或更换墙板。

2,三处大门需整体更换(包括大门主体、上部轨道),大门底部增设轨道及滑轮,用于加强大门整体强度,轨道可采用槽钢制作,轨道长度按现场实际测量确定。

3.大门底部轨道安装过程中破坏的混凝土散水需按原设计进行恢复。

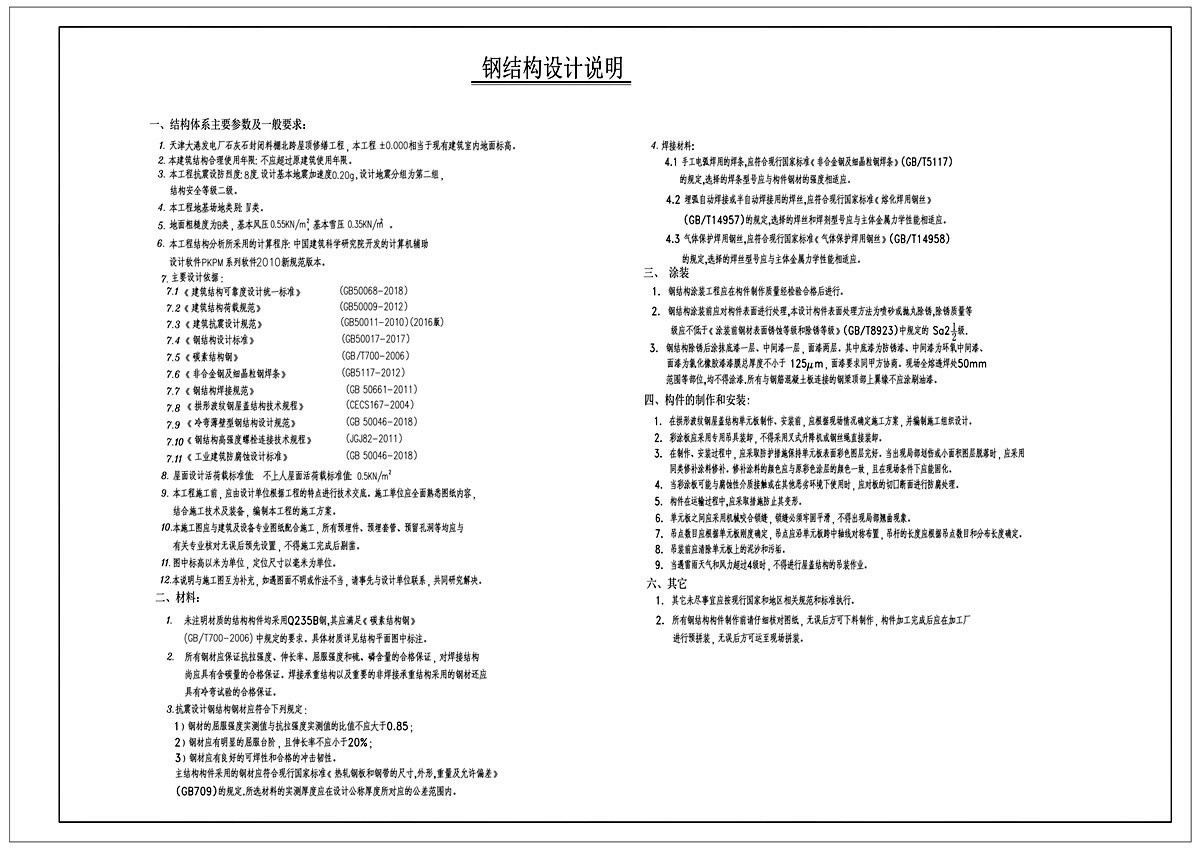

接下来我们看一下详细的钢结构拱形屋面设计说明:

一、结构体系主要参数及一般要求:

1.天津大港发电厂石灰石封闭料棚北跨屋顶修缮工程,本工程士0.000相当于现有建筑室内地面标高。

2.本建筑结构合理使用年限不应超过原建筑使用年限。

3.本工程抗震设防烈度:8度设计基本地震加速度020g,设计地震分组为第二组,结构安全等级二级。

4本工程地基场地类别V类。

5.地面粗糙度为B类基本风压0.55KN/m基本雪压0.35KN/m。

6.本工程结构分析所采用的计算程序中国建筑科学研究院开发的计算机辅助

设计软件PKPM系列软件2010新规范版本。

8,座面攻计活何载标准值不上人座面话何载标准值:0.5KN/m

9.本工程施工前,应由设计单位根据工程的特点进行技术交底。施工单位应全面熟悉图纸内容结合施工技术及装备 编制本工程的施工方案。

10.本施工图应与建筑及设备专业图纸配合施工,所有预埋件、预埋套管、预留孔洞等均应与有关专业核对无误后预先设置不得施工完成后剔凿。11.图中标高以米为单位,定位尺寸以毫米为单位。

12.本说明与施工图互为补充,如遇图面不明或作法不当,请事先与设计单位联系,共同研究解决。

二、材料:

1.未注明材质的结构构件均采用Q235B钢,其应满足《碳素结构钢》

(GB/T700-2006)中规定的要求。具体材质详见结构平面图中标注。

2所有钢材应保证抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证对焊接结构尚应具有含碳量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。

3.抗震设计钢结构钢材应符合下列规定:

1)钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.852)钢材应有明显的屈服台阶且伯长率不应小于20%3)钢材应有良好的可焊性和合格的冲击韧性。主结构构件采用的钢材应符合现行国家标准《热轧钢板和钢带的尺寸,外形,重量及允许偏差》(GB709)的规定,所选材料的实测厚度应在设计公称厚度所对应的公差范围内。

三、涂装

1钢结构涂装工程应在构件制作质量经检验合格后进行。

2,钢结构涂装前应对构件表面进行处理,本设计构件表面处理方法为喷砂或丸除锈,除锈质量等

级应不低于《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)中规定的Sa2一级。3钢结构除锈后涂抹底漆一层、中间漆一层,面漆两层。其中底漆为防锈漆、中间漆为环氧中间漆、

面漆为氯化橡胶漆漆膜总厚度不小于125um面漆要求同甲方协商。现场全熔透焊处50mm

范围等部位,均不得涂漆,所有与钢筋混凝一板连接的钢梁顶部上翼缘不应涂刷油漆。

四、构件的制作和安装:

1在拱形波纹钢屋盖结构单元板制作、安装前,应根据现场情况确定施工方案,并编制施工组织设计。2彩涂板应采用专用吊具装卸,不得采用叉式升降机或钢丝绳直接装卸。

3,在制作、安装过程中应采取防护措施保持单元板表面彩色图层完好。当出现局部划伤或小面积图层脱落时应采用

同类修补涂料修补。修补涂料的颜色应与原彩色涂层的颜色一致,且在现场条件下应能固化。4,当彩涂板可能与腐蚀性介质接触或在其他恶劣环境下使用时,应对板的切口断面进行防腐处理。

5.构件在运输过程中,应采取措施防止其变形。

6单元板之间应采用机械咬合锁缝,锁缝必须牢固平滑,不得出现局部翘曲现象。

7,吊点数目应根据单元板刚度确定吊点应沿单元板跨中轴线对称布置吊杆的长度应根据吊点数目和分布长度确定。8,吊装前应清除单元板上的泥沙和污垢。

9.当遇雷雨天气和风力超过4级时,不得进行屋盖结构的吊装作业。

六、其它

1,其它未尽事宜应按现行国家和地区相关规范和标准执行。

2.所有钢结构构件制作前请仔细核对图纸,无误后方可下料制作构件加工完成后应在加工厂

进行预拼装,无误后方可运至现场拼装。
