本图纸是山东济南济宁某雪饼公司的拱形波纹钢屋盖的图纸,该公司历年已经做好了十数栋的下部结构为钢结构、上部结构为拱形波纹钢屋盖结构的车间。
现由于旧有屋面应年久失修,拱脚处没有做好防水处理,已经腐烂,故需要对就有仓库进行拆旧换新。
从图纸中可见,该原有仓库的跨度为18米,长度为130.02米,建筑结构为两连跨。
由于两栋建筑为连挂下部结构为钢结构,且在拱形屋顶下方已经安装了吊顶,所以在安装作业的时候,吊车不能驶入边跨建筑,对固有建筑进行吊装,我们需要70吨的吊车进行吊装作业。

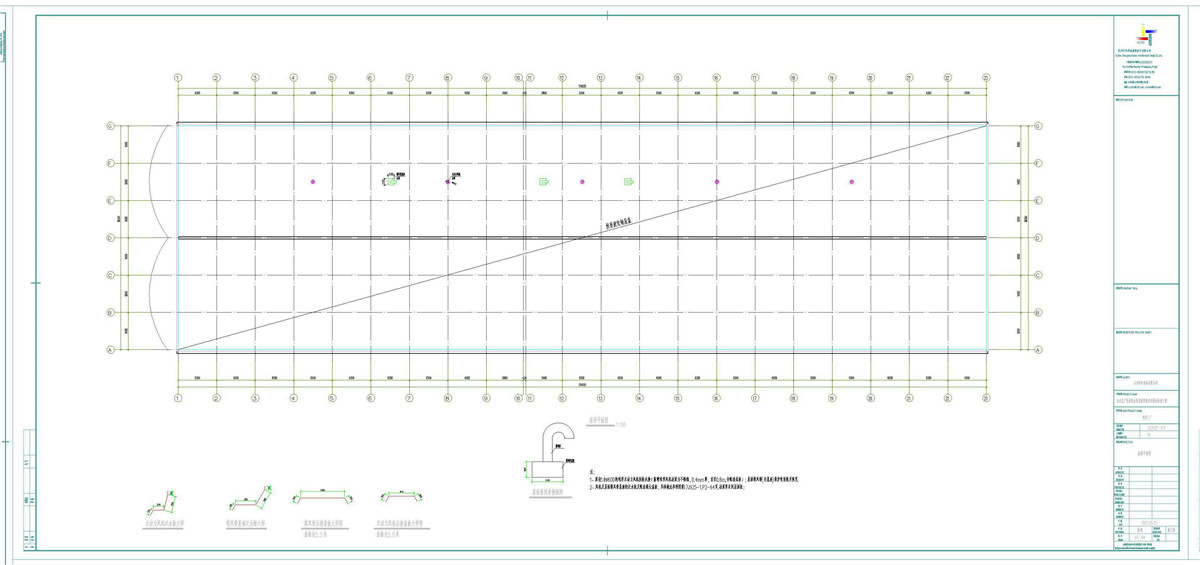

如下列图纸所示为拱形波纹钢盖的平面布置图,并且附加了无动力风机泛水板动大样图,无动力风机后坡盖板大样图。
且注明了下面的两点:
1、原有5台%%c600的球形无动力风机拆除汰换(新增球形风机材质为不锈钢,0.4mm厚,直径0.6m,含配套底板);屋面排风管(含基座)保护性拆除及恢复.
2、风机及屋面排风管基座的泛水板及配套通长盖板,具体做法参照图集17J925-1,P2-64页,材质要求同屋面板;

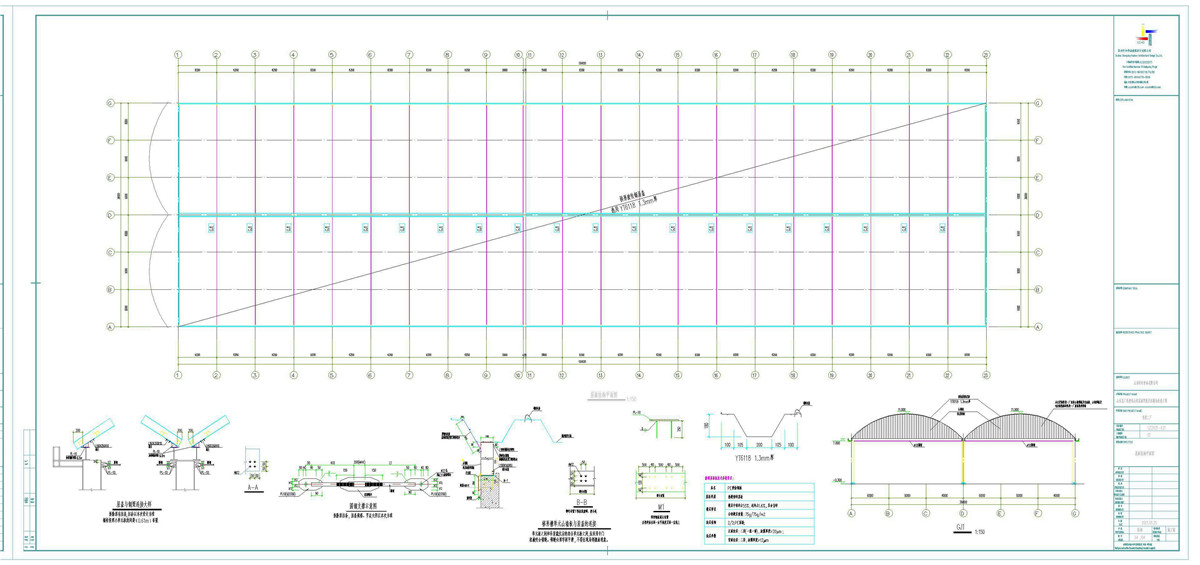

下图为拱形屋顶拱脚及山墙处节点图,可见需要安装彩板拱形屋面,型号为YT6118型,板材厚度为1.3mm,山墙板同屋面板。
图纸中要求梯形槽单元山墙板与屋盖的连接,单元板之间和吊装就位后的组合单元板之间.应采用专门机械咬合锁缝。要求锁缝必须牢固平滑,不得出现局部翘曲现象。

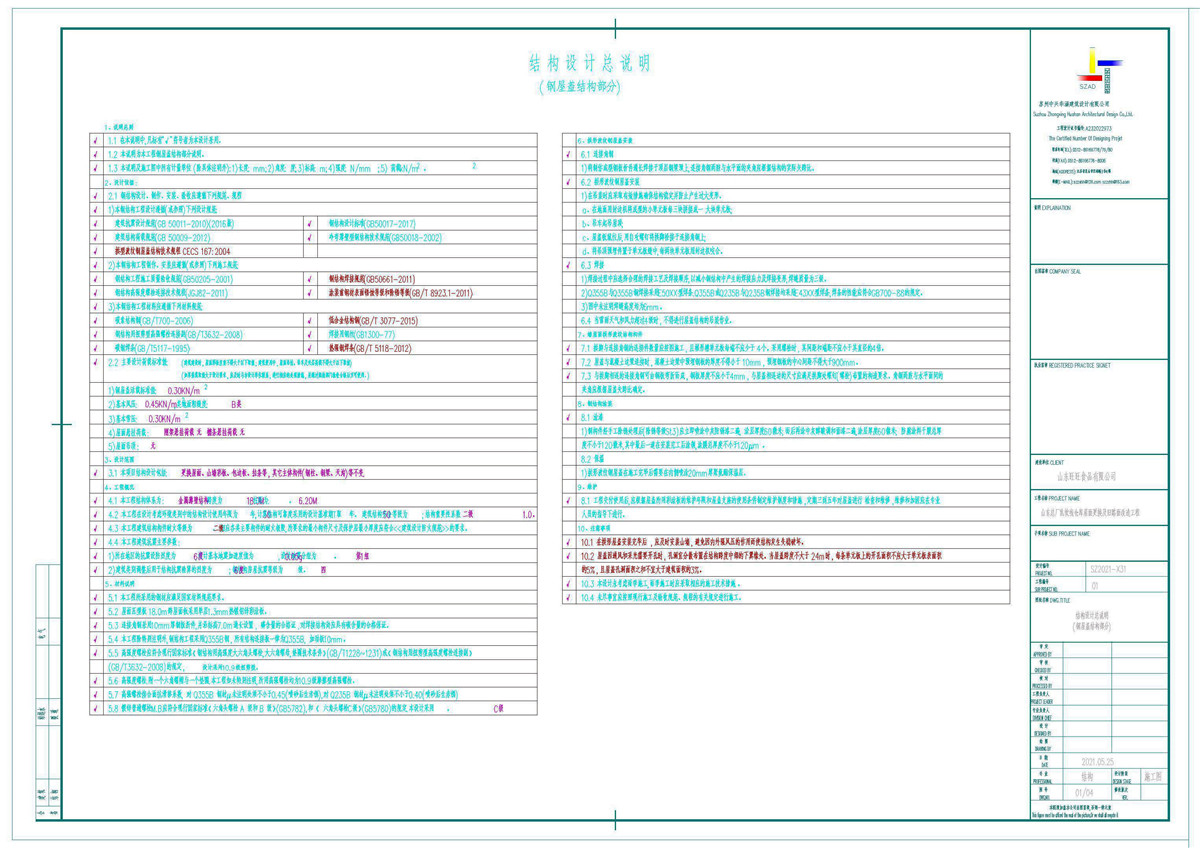

最后请杰达钢构技术员吴仕宽先生看了一下结构设计总说明
拱形波纹钢屋盖安装连接角钢
1、将制作成型钢板折件通长焊接于顶层钢梁预上,连接角钢两肢与水平面的夹角应根据结构的实际矢跨比。
2、拱形波纹钢屋盖安装
在吊装时应采取有效措施确保结构稳定并防止产生过大变形。
a、在地面用封边机将成型的小单元板每三块拼接成一 大块单元板;
b、吊车起吊屋顶;
c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;
d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。
墙屋面拱形波纹结构构件
1、拱脚与连接角钢的连接件数量应按图施工,且梯形槽单元板每端不应少于 4个。采用螺栓时,其间距和端距不应小于其直径的4倍。
2、屋盖与混凝土边梁连接时,混凝土边梁中预埋钢板的厚度不得小于 10mm,预埋钢板的中心间距不得大于900mm。
3、与拱脚相连的连接角钢可由钢板弯折而成,钢板厚度不应小于4mm,与屋盖相连边的尺寸应满足拱脚处螺钉(螺栓)布置的构造要求。角钢两肢与水平面间的夹角应根据屋盖矢跨比确定。
