重庆某雨棚钢结构拱形屋顶图纸

拱形屋顶厂家 2022-07-09 18:21:48 图纸图集 3044 ℃ 0 评论

这一份图纸中所示的拱形屋顶项目位于重庆，为移动小型仓储库房的屋顶，这栋拱形屋顶的跨度为9.362米，长度为21.26米，面积不到200个平方米。

拱形屋顶需要使用的是1.0厚度的镀锌彩钢瓦，使用的颜色为灰色，要求为氟碳漆面。

下部结构为150×150做成的折边通常连接件，在下方为2.0厚度的不锈钢排水天沟，宽度为200×200，下面请杰达钢构的技术员吴仕宽看一下详细图纸。

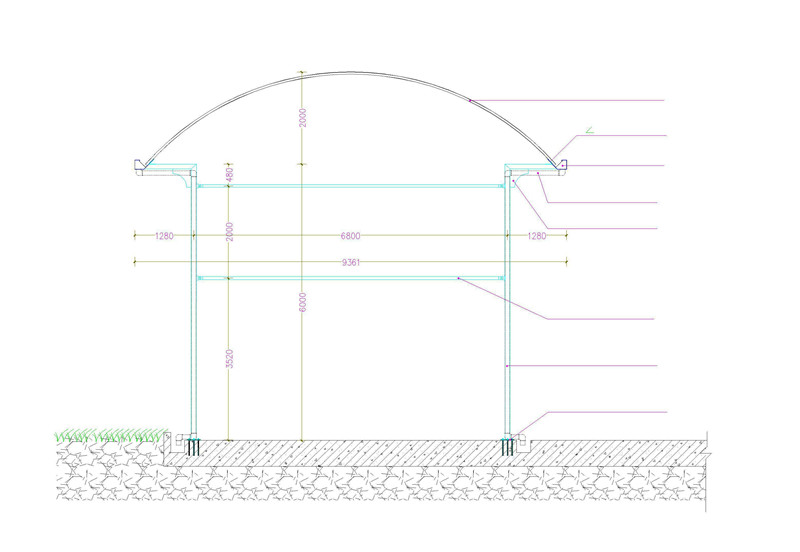

下图为拱形屋顶的立面图，我们自下而上挨着查看一下详细内容：首先可以看出这是一份钢结构拱形屋顶的图纸。

下部结构的高度约为是12米，最下方用了300×300厚度为15的钢板，作为预埋铁板预埋铁板上使用8个M18×400基脚螺栓用作固定；

它的钢柱是145个厚的无缝钢管作为立柱jiao7在钢柱的中间需要使用63×5的钢筋作为拉筋，在上方到天沟的位置可以看到使用200×200的不锈钢天沟，厚度为2mm厚度为排水天沟；

上方使用150×150或者为大概的钢板作为折弯连接件，用于固定拱形屋顶；

最上方的拱形屋顶使用的是1.0nm厚度的镀锌彩钢瓦，使用的是灰色氟碳漆面漆，两涂两烘

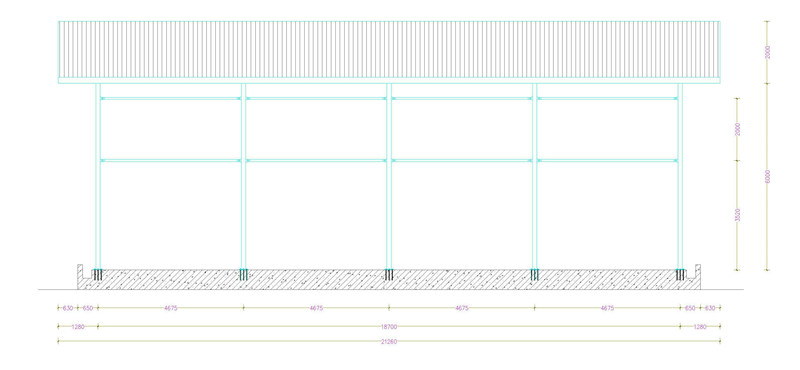

是下面是这一份拱形屋顶图纸的立面图，可以看到他的拱高要求为两米，该栋建筑的侧面一共有5根钢柱，它的长度为21.55米。

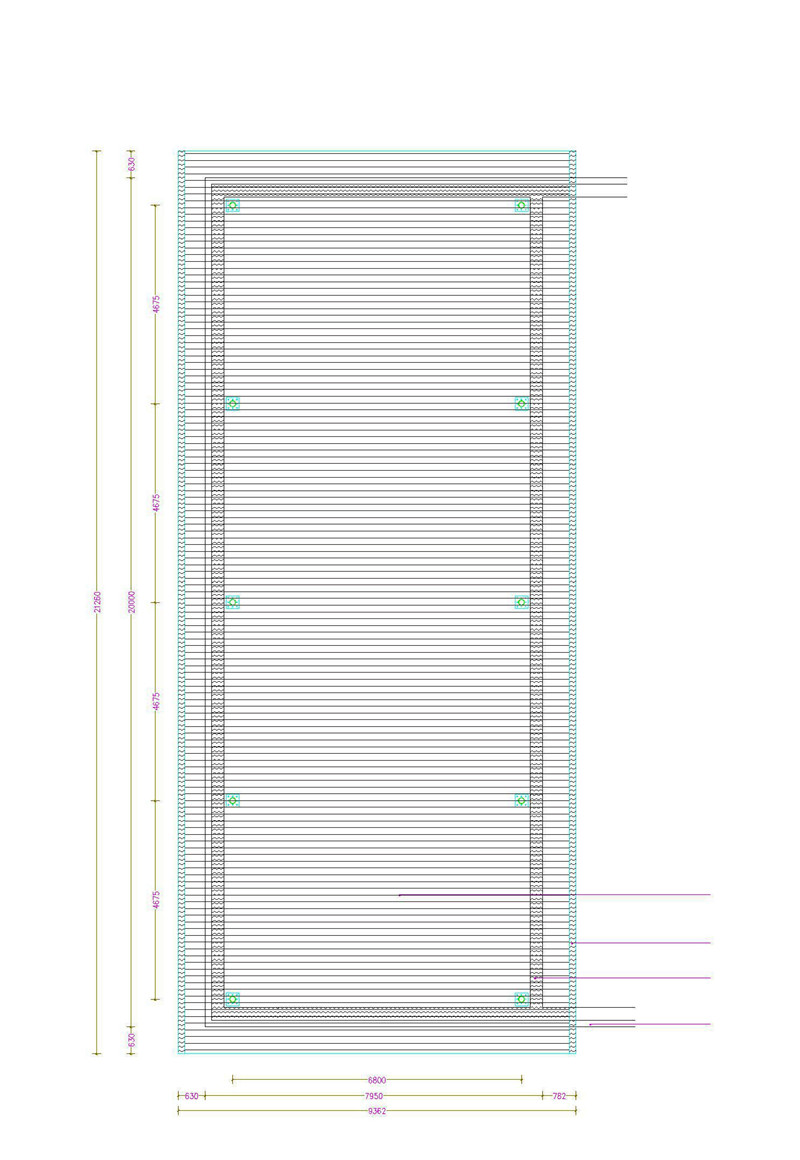

上图为拱形屋顶的俯视图，可以看到它的长度为21.25米，一共为5跨，它的单一跨度为9.16米是一个很小跨度的拱形屋顶。

上面就是这份钢结构拱形屋顶的全部图纸了，此份钢结构主体，外加上部的拱形结构的屋顶作为雨棚的用途。

这种面积小的钢结构屋顶建筑，我们可以不需要拉设备到现场，直接发货就行了。
