粮食储备库21米跨拱形波纹钢屋盖计算书

拱形屋顶厂家 2022-07-19 17:18:17 相关知识 1322 ℃ 0 评论

一般情况下粮食储备库使用拱形波纹钢屋盖结构无非两种用途,一种用途是作为仓间罩棚,另外一种则作为粮食储备库储粮屋顶或屋顶加盖。

常规用作储备粮食的屋顶跨度一般为21米、24米、27米,本文所示的拱形波纹钢屋盖计算书为21米跨度。

设计主要依据:

1、《建筑结构荷载规范》(GB 50009-2001);

2、《建筑抗震设计规范》(GB 50011-2001);

3、《钢结构设计规范》(GBJ 17-88);

4、《冷弯薄壁型钢结构技术规范》(GBJ 17-87);

5、《拱型波纹钢屋盖结构技术规程》(CECS:XXXXX);

工程概况

本工程共有 1 跨;

考虑的荷载类型有:恒荷;全跨雪/活荷;左风荷;右风荷;右半跨雪荷;左半跨雪荷;

基本雪压:0.35kN/m^2;活荷载:0.30kN/m^2;基本风压:0.30kN/m^2;地面粗糙度类别:B

第 1 跨结构参数:

跨度: 21m;拱高: 4.2m;檐口高: 8.8m;板厚: 1.1mm;板型:

板材:Q275;设计强度: 235MPa;支座:铰支

恒荷载: .179kN/m^2

计算结果

    结构: 1

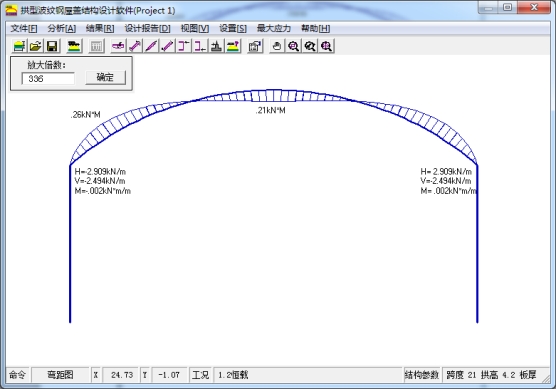

    工况:1.2恒载

    最大应力比为:0.05

    单元内力(Kn/m, Kn*m/m):

           单元编号        轴力(左)       剪力(左)      弯矩(左)       轴力(右)      剪力(右)       弯矩(右)

              01            3.829         -0.152        0.002         -3.773        0.213         -0.074

              02            3.777         -0.117        0.074         -3.722        0.179         -0.133

              03            3.725         -0.085        0.133         -3.672        0.149         -0.179

              04            3.674         -0.056        0.179         -3.622        0.121         -0.214

              05            3.624         -0.029        0.214         -3.574        0.095         -0.238

              06            3.576         -0.004        0.238         -3.527        0.072         -0.253

              07            3.528         0.018         0.254         -3.481        0.051         -0.260

              08            3.481         0.037         0.260         -3.436        0.033         -0.259

              09            3.436         0.054         0.259         -3.393        0.017         -0.252

              10            3.392         0.069         0.252         -3.351        0.003         -0.239

              11            3.350         0.082         0.239         -3.311        -0.009        -0.221

              12            3.309         0.093         0.221         -3.272        -0.019        -0.199

              13            3.270         0.102         0.199         -3.234        -0.027        -0.173

              14            3.233         0.109         0.173         -3.199        -0.033        -0.145

              15            3.197         0.114         0.146         -3.165        -0.037        -0.116

              16            3.163         0.117         0.116         -3.133        -0.040        -0.085

              17            3.131         0.119         0.085         -3.103        -0.041        -0.053

              18            3.101         0.120         0.053         -3.075        -0.041        -0.021

              19            3.073         0.119         0.021         -3.050        -0.039        0.010

              20            3.048         0.116         -0.010        -3.026        -0.036        0.040

              21            3.024         0.113         -0.040        -3.004        -0.032        0.069

              22            3.002         0.108         -0.069        -2.984        -0.027        0.096

              23            2.983         0.103         -0.095        -2.967        -0.021        0.120

              24            2.966         0.096         -0.120        -2.952        -0.014        0.142

              25            2.951         0.089         -0.142        -2.939        -0.007        0.161

              26            2.938         0.082         -0.161        -2.928        0.001         0.177

              27            2.927         0.073         -0.177        -2.920        0.010         0.189

              28            2.919         0.065         -0.189        -2.914        0.018         0.199

              29            2.914         0.055         -0.199        -2.911        0.028         0.204

              30            2.910         0.046         -0.204        -2.909        0.037         0.206

              31            2.909         0.037         -0.206        -2.910        0.046         0.204

              32            2.911         0.028         -0.204        -2.914        0.055         0.199

              33            2.914         0.018         -0.199        -2.919        0.065         0.189

              34            2.920         0.010         -0.189        -2.927        0.073         0.177

              35            2.928         0.001         -0.177        -2.938        0.082         0.161

              36            2.939         -0.007        -0.161        -2.951        0.089         0.142

              37            2.952         -0.014        -0.142        -2.966        0.096         0.120

              38            2.967         -0.021        -0.120        -2.983        0.103         0.095

              39            2.984         -0.027        -0.096        -3.002        0.108         0.069

              40            3.004         -0.032        -0.069        -3.024        0.113         0.040

              41            3.026         -0.036        -0.040        -3.048        0.116         0.010

              42            3.050         -0.039        -0.010        -3.073        0.119         -0.021

              43            3.075         -0.041        0.021         -3.101        0.120         -0.053

              44            3.103         -0.041        0.053         -3.131        0.119         -0.085

              45            3.133         -0.040        0.085         -3.163        0.117         -0.116

              46            3.165         -0.037        0.116         -3.197        0.114         -0.146

              47            3.199         -0.033        0.145         -3.233        0.109         -0.173

              48            3.234         -0.027        0.173         -3.270        0.102         -0.199

              49            3.272         -0.019        0.199         -3.309        0.093         -0.221

              50            3.311         -0.009        0.221         -3.350        0.082         -0.239

              51            3.351         0.003         0.239         -3.392        0.069         -0.252

              52            3.393         0.017         0.252         -3.436        0.054         -0.259

              53            3.436         0.033         0.259         -3.481        0.037         -0.260

              54            3.481         0.051         0.260         -3.528        0.018         -0.254

              55            3.527         0.072         0.253         -3.576        -0.004        -0.238

              56            3.574         0.095         0.238         -3.624        -0.029        -0.214

              57            3.622         0.121         0.214         -3.674        -0.056        -0.179

              58            3.672         0.149         0.179         -3.725        -0.085        -0.133

              59            3.722         0.179         0.133         -3.777        -0.117        -0.074

              60            3.773         0.213         0.074         -3.829        -0.152        -0.002

上面就是关于粮食储备库21米跨拱形波纹钢屋盖计算书的全部内容了,如果您有任何不懂得地方都可以留言联系我们哦!
