新疆阿勒泰26.2米跨牛棚拱形波纹钢屋盖计算书

拱形屋顶厂家 2022-07-19 23:49:39 相关知识 1265 ℃ 0 评论

本图纸是新疆某26.2米跨牛棚拱形波纹钢屋盖的计算书,从计算书中可见,本次设计的牛棚跨度为26.2米,拱高为5.2米,檐口高度为2米,使用的板材厚度为1.5mm厚度。

通过计算书的深度验算,我们能检测出结构是否安全,使用了足够厚度的板材,我们才能更放心的生产及使用拱形波纹钢屋盖建筑。

设计主要依据

 《钢结构设计标准》(GBJ50017-2017)

《建筑结构荷载规范》(GB50009-2012)

《冷弯薄壁型钢结构技术规范》(GB50018-2002)

《拱型波纹钢屋盖结构技术规程》(CECS167:2004)

工程概况

    本工程共有 1 跨

    考虑的荷载类型有:恒荷;全跨雪/活荷;左风荷;右风荷;右半跨雪荷;左半跨雪荷;

    基本雪压:0.00kN/m^2;活荷载:0.45kN/m^2;基本风压:0.6kN/m^2;地面粗糙度类别:B

第 1 跨结构参数

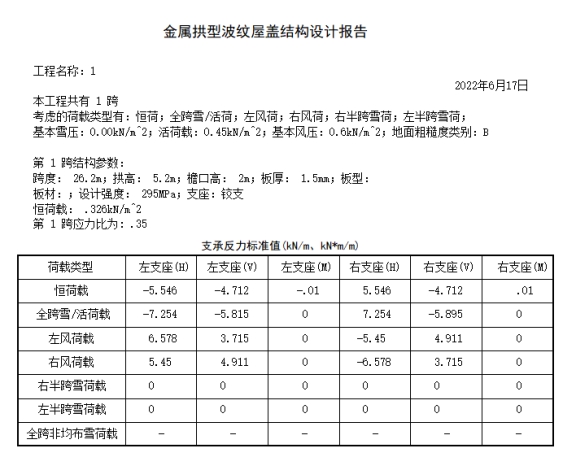

    跨度: 26.2m;拱高: 5.2m;檐口高: 2m;板厚: 1.5mm;板型:

    板材:;设计强度: 295MPa;支座:铰支

    恒荷载: .326kN/m^2

计算结果

    结构: 1

    工况:1.3恒载

    最大应力比为:0.07

    单元内力(Kn/m, Kn*m/m):

           单元编号        轴力(左)       剪力(左)      弯矩(左)       轴力(右)      剪力(右)       弯矩(右)

              01            8.726         -0.339        0.006         -8.599        0.478         -0.213

              02            8.608         -0.261        0.213         -8.484        0.403         -0.382

              03            8.492         -0.189        0.382         -8.371        0.334         -0.515

              04            8.377         -0.123        0.515         -8.260        0.271         -0.615

              05            8.264         -0.063        0.616         -8.152        0.214         -0.686

              06            8.154         -0.009        0.686         -8.045        0.163         -0.730

              07            8.047         0.040         0.730         -7.942        0.116         -0.749

              08            7.942         0.084         0.749         -7.841        0.075         -0.747

              09            7.840         0.122         0.747         -7.743        0.039         -0.726

              10            7.742         0.156         0.726         -7.649        0.008         -0.689

              11            7.646         0.185         0.689         -7.557        -0.018        -0.637

              12            7.555         0.209         0.637         -7.470        -0.040        -0.574

              13            7.466         0.229         0.574         -7.386        -0.058        -0.501

              14            7.382         0.244         0.501         -7.306        -0.072        -0.421

              15            7.302         0.256         0.421         -7.230        -0.081        -0.336

              16            7.226         0.263         0.336         -7.159        -0.087        -0.247

              17            7.154         0.268         0.247         -7.091        -0.090        -0.156

              18            7.087         0.269         0.156         -7.028        -0.089        -0.065

              19            7.024         0.266         0.065         -6.970        -0.086        0.024

              20            6.966         0.261         -0.024        -6.916        -0.079        0.110

              21            6.912         0.254         -0.110        -6.867        -0.070        0.192

              22            6.864         0.243         -0.192        -6.823        -0.059        0.269

              23            6.820         0.231         -0.269        -6.784        -0.046        0.340

              24            6.781         0.217         -0.339        -6.750        -0.031        0.402

              25            6.747         0.201         -0.402        -6.721        -0.014        0.457

              26            6.719         0.184         -0.457        -6.698        0.004         0.503

              27            6.696         0.165         -0.502        -6.679        0.023         0.539

              28            6.677         0.145         -0.539        -6.666        0.043         0.565

              29            6.665         0.125         -0.565        -6.657        0.063         0.580

              30            6.657         0.105         -0.580        -6.655        0.084         0.586

              31            6.655         0.084         -0.586        -6.657        0.105         0.580

              32            6.657         0.063         -0.580        -6.665        0.125         0.565

              33            6.666         0.043         -0.565        -6.677        0.145         0.539

              34            6.679         0.023         -0.539        -6.696        0.165         0.502

              35            6.698         0.004         -0.503        -6.719        0.184         0.457

              36            6.721         -0.014        -0.457        -6.747        0.201         0.402

              37            6.750         -0.031        -0.402        -6.781        0.217         0.339

              38            6.784         -0.046        -0.340        -6.820        0.231         0.269

              39            6.823         -0.059        -0.269        -6.864        0.243         0.192

              40            6.867         -0.070        -0.192        -6.912        0.254         0.110

              41            6.916         -0.079        -0.110        -6.966        0.261         0.024

              42            6.970         -0.086        -0.024        -7.024        0.266         -0.065

              43            7.028         -0.089        0.065         -7.087        0.269         -0.156

              44            7.091         -0.090        0.156         -7.154        0.268         -0.247

              45            7.159         -0.087        0.247         -7.226        0.263         -0.336

              46            7.230         -0.081        0.336         -7.302        0.256         -0.421

              47            7.306         -0.072        0.421         -7.382        0.244         -0.501

              48            7.386         -0.058        0.501         -7.466        0.229         -0.574

              49            7.470         -0.040        0.574         -7.555        0.209         -0.637

              50            7.557         -0.018        0.637         -7.646        0.185         -0.689

              51            7.649         0.008         0.689         -7.742        0.156         -0.726

              52            7.743         0.039         0.726         -7.840        0.122         -0.747

              53            7.841         0.075         0.747         -7.942        0.084         -0.749

              54            7.942         0.116         0.749         -8.047        0.040         -0.730

              55            8.045         0.163         0.730         -8.154        -0.009        -0.686

              56            8.152         0.214         0.686         -8.264        -0.063        -0.616

              57            8.260         0.271         0.615         -8.377        -0.123        -0.515

              58            8.371         0.334         0.515         -8.492        -0.189        -0.382

              59            8.484         0.403         0.382         -8.608        -0.261        -0.213

              60            8.599         0.478         0.213         -8.726        -0.339        -0.006节点位移(mm)

            节点号         水平位移       竖直位移        转角

              01            0.000         0.000         0.0016

              02            -0.518        0.542         0.0015

              03            -1.000        1.071         0.0014

              04            -1.428        1.565         0.0013

              05            -1.791        2.004         0.0011

              06            -2.083        2.371         0.0009

              07            -2.299        2.652         0.0006

              08            -2.441        2.839         0.0004

              09            -2.511        2.925         0.0001

              10            -2.515        2.907         -0.0002

              11            -2.460        2.784         -0.0004

              12            -2.354        2.560         -0.0006

              13            -2.207        2.239         -0.0008

              14            -2.027        1.829         -0.001

              15            -1.824        1.339         -0.0012

              16            -1.607        0.780         -0.0013

              17            -1.384        0.164         -0.0014

              18            -1.164        -0.495        -0.0015

              19            -0.952        -1.183        -0.0015

              20            -0.755        -1.885        -0.0015

              21            -0.577        -2.587        -0.0015

              22            -0.421        -3.275        -0.0014

              23            -0.289        -3.933        -0.0014

              24            -0.183        -4.549        -0.0012

              25            -0.102        -5.110        -0.0011

              26            -0.044        -5.605        -0.001

              27            -0.007        -6.024        -0.0008

              28            0.011         -6.359        -0.0006

              29            0.015         -6.603        -0.0004

              30            0.010         -6.751        -0.0002

              31            0.000         -6.801        0.000

              32            -0.011        -6.751        0.0002

              33            -0.016        -6.603        0.0004

              34            -0.012        -6.359        0.0006

              35            0.006         -6.024        0.0008

              36            0.043         -5.605        0.001

              37            0.101         -5.110        0.0011

              38            0.182         -4.549        0.0012

              39            0.288         -3.933        0.0014

              40            0.420         -3.275        0.0014

              41            0.576         -2.587        0.0015

              42            0.754         -1.885        0.0015

              43            0.951         -1.183        0.0015

              44            1.163         -0.495        0.0015

              45            1.383         0.164         0.0014

              46            1.606         0.780         0.0013

              47            1.823         1.339         0.0012

              48            2.026         1.829         0.001

              49            2.206         2.239         0.0008

              50            2.353         2.560         0.0006

              51            2.459         2.784         0.0004

              52            2.514         2.907         0.0002

              53            2.510         2.925         -0.0001

              54            2.440         2.839         -0.0004

              55            2.298         2.652         -0.0006

              56            2.082         2.371         -0.0009

              57            1.790         2.004         -0.0011

              58            1.427         1.565         -0.0013

              59            0.999         1.071         -0.0014

              60            0.517         0.542         -0.0015

              61            0.000         0.000         -0.0016

支承反力(Kn/m, Kn*m/m):

水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

-6.655        -5.654        -0.006        6.655         -5.654        0.006
