重庆某水泥厂拱形波纹钢屋盖结构计算书

拱形屋顶厂家 2022-07-19 23:57:47 相关知识 1536 ℃ 0 评论

常规做拱形波纹钢覆盖工程在施工之前我们都需要对现场进行仔细的检查,对结构的安全进行严密的计算。

这是一份在重庆某水泥厂施工的时候,进行荷载验算的计算书,下面请杰达钢构的技术员吴仕宽先生分享一下本分计算书。

设计主要依据

 《钢结构设计标准》(GBJ50017-2017)

《建筑结构荷载规范》(GB50009-2012)

《冷弯薄壁型钢结构技术规范》(GB50018-2002)

《拱型波纹钢屋盖结构技术规程》(CECS167:2004)

工程概况

    本工程共有 1 跨

    考虑的荷载类型有:恒荷;全跨雪/活荷;左风荷;右风荷;右半跨雪荷;左半跨雪荷;

    基本雪压:0.00kN/m^2;活荷载:0.45kN/m^2;基本风压:0.6kN/m^2;地面粗糙度类别:B

第 1 跨结构参数

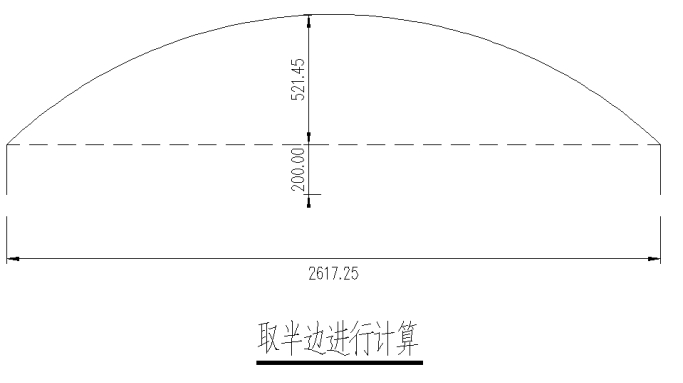

    跨度: 26.2m;拱高: 5.2m;檐口高: 2m;板厚: 1.5mm;板型:

    板材:;设计强度: 295MPa;支座:铰支

    恒荷载: .326kN/m^2

计算结果

工况:1.3恒荷载+1.26(右风荷载+活/雪荷载)

最大应力比为:0.19

单元内力(Kn/m, Kn*m/m):

           单元编号        轴力(左)       剪力(左)      弯矩(左)       轴力(右)      剪力(右)       弯矩(右)

              01            11.170        -1.038        0.006         -11.043       0.995         -0.535

              02            10.931        -0.869        0.535         -10.807       0.829         -0.976

              03            10.692        -0.717        0.976         -10.571       0.680         -1.338

              04            10.454        -0.580        1.338         -10.337       0.546         -1.628

              05            10.218        -0.459        1.628         -10.105       0.428         -1.856

              06            9.985         -0.353        1.856         -9.876        0.325         -2.028

              07            9.756         -0.262        2.028         -9.650        0.236         -2.152

              08            9.531         -0.186        2.152         -9.429        0.163         -2.236

              09            9.311         -0.124        2.236         -9.214        0.104         -2.287

              10            9.097         -0.077        2.287         -9.004        0.059         -2.313

              11            8.890         -0.042        2.313         -8.801        0.027         -2.319

              12            8.690         -0.021        2.320         -8.606        0.008         -2.314

              13            8.498         -0.013        2.314         -8.418        0.001         -2.304

              14            8.315         -0.016        2.304         -8.239        0.007         -2.294

              15            8.141         -0.031        2.294         -8.069        0.024         -2.291

              16            7.977         -0.057        2.291         -7.909        -0.058        -2.273

              17            7.820         0.015         2.273         -7.757        -0.129        -2.221

              18            7.672         0.078         2.221         -7.613        -0.190        -2.138

              19            7.532         0.132         2.138         -7.478        -0.243        -2.030

              20            7.401         0.178         2.031         -7.351        -0.287        -1.902

              21            7.279         0.215         1.902         -7.234        -0.323        -1.756

              22            7.168         0.246         1.756         -7.128        -0.352        -1.597

              23            7.066         0.269         1.597         -7.031        -0.375        -1.428

              24            6.975         0.287         1.428         -6.945        -0.392        -1.252

              25            6.895         0.300         1.252         -6.869        -0.404        -1.071

              26            6.826         0.308         1.071         -6.805        -0.412        -0.889

              27            6.768         0.313         0.889         -6.752        -0.416        -0.706

              28            6.722         0.315         0.707         -6.710        -0.418        -0.525

              29            6.687         0.314         0.525         -6.680        -0.417        -0.346

              30            6.664         0.312         0.346         -6.662        -0.415        -0.170

              31            6.653         0.310         0.170         -6.655        -0.412        0.002

              32            6.653         0.307         -0.002        -6.660        -0.410        0.172

              33            6.665         0.306         -0.172        -6.677        -0.408        0.338

              34            6.688         0.306         -0.338        -6.705        -0.409        0.503

              35            6.723         0.308         -0.503        -6.744        -0.412        0.667

              36            6.769         0.313         -0.667        -6.795        -0.418        0.832

              37            6.826         0.323         -0.832        -6.857        -0.428        1.000

              38            6.895         0.336         -1.000        -6.930        -0.442        1.174

              39            6.974         0.356         -1.174        -7.014        -0.462        1.355

              40            7.063         0.381         -1.355        -7.107        -0.489        1.548

              41            7.162         0.412         -1.548        -7.211        -0.522        1.756

              42            7.271         0.452         -1.756        -7.325        -0.562        1.982

              43            7.389         0.499         -1.982        -7.447        -0.610        2.231

              44            7.516         0.554         -2.231        -7.578        -0.668        2.507

              45            7.651         0.619         -2.507        -7.718        -0.734        2.815

              46            7.794         0.694         -2.815        -7.865        -0.524        3.092

              47            7.951         0.492         -3.092        -8.027        -0.324        3.273

              48            8.122         0.302         -3.273        -8.203        -0.136        3.364

              49            8.307         0.124         -3.364        -8.391        0.040         3.372

              50            8.504         -0.043        -3.372        -8.593        0.204         3.303

              51            8.713         -0.196        -3.303        -8.806        0.355         3.164

              52            8.934         -0.335        -3.164        -9.031        0.492         2.961

              53            9.165         -0.460        -2.961        -9.266        0.615         2.703

              54            9.406         -0.570        -2.703        -9.512        0.722         2.396

              55            9.657         -0.666        -2.396        -9.766        0.815         2.049

              56            9.915         -0.745        -2.049        -10.028       0.892         1.669

              57            10.181        -0.809        -1.669        -10.298       0.952         1.265

              58            10.454        -0.856        -1.266        -10.575       0.996         0.846

              59            10.733        -0.886        -0.846        -10.857       1.024         0.419

              60            11.017        -0.899        -0.419        -11.144       1.034         -0.006

节点位移(mm)

            节点号         水平位移       竖直位移        转角

              01            0.000         0.000         0.0101

              02            -3.288        3.550         0.010

              03            -6.428        7.118         0.0097

              04            -9.377        10.642        0.0093

              05            -12.100       14.070        0.0088

              06            -14.577       17.352        0.0082

              07            -16.795       20.448        0.0076

              08            -18.748       23.323        0.0069

              09            -20.437       25.948        0.0061

              10            -21.869       28.299        0.0053

              11            -23.054       30.355        0.0045

              12            -24.005       32.102        0.0037

              13            -24.737       33.525        0.0029

              14            -25.267       34.615        0.0021

              15            -25.611       35.360        0.0013

              16            -25.787       35.752        0.0005

              17            -25.812       35.780        -0.0003

              18            -25.705       35.439        -0.0011

              19            -25.486       34.727        -0.0019

              20            -25.178       33.649        -0.0027

              21            -24.802       32.217        -0.0034

              22            -24.382       30.444        -0.0041

              23            -23.939       28.351        -0.0048

              24            -23.494       25.961        -0.0053

              25            -23.066       23.299        -0.0059

              26            -22.673       20.393        -0.0063

              27            -22.329       17.273        -0.0067

              28            -22.048       13.971        -0.0071

              29            -21.841       10.518        -0.0073

              30            -21.718       6.948         -0.0075

              31            -21.683       3.293         -0.0077

              32            -21.740       -0.413        -0.0077

              33            -21.892       -4.137        -0.0077

              34            -22.137       -7.846        -0.0077

              35            -22.472       -11.508       -0.0076

              36            -22.891       -15.090       -0.0074

              37            -23.386       -18.560       -0.0072

              38            -23.947       -21.885       -0.0069

              39            -24.561       -25.034       -0.0065

              40            -25.212       -27.973       -0.006

              41            -25.882       -30.669       -0.0055

              42            -26.549       -33.087       -0.0049

              43            -27.189       -35.191       -0.0042

              44            -27.772       -36.942       -0.0034

              45            -28.266       -38.300       -0.0026

              46            -28.633       -39.224       -0.0016

              47            -28.830       -39.667       -0.0004

              48            -28.811       -39.592       0.0008

              49            -28.537       -38.980       0.002

              50            -27.973       -37.827       0.0033

              51            -27.088       -36.143       0.0046

              52            -25.862       -33.955       0.0058

              53            -24.281       -31.297       0.007

              54            -22.338       -28.217       0.0081

              55            -20.039       -24.769       0.0091

              56            -17.393       -21.013       0.010

              57            -14.424       -17.017       0.0107

              58            -11.159       -12.848       0.0113

              59            -7.636        -8.576        0.0117

              60            -3.899        -4.271        0.012

              61            0.000         0.000         0.012

支承反力(Kn/m, Kn*m/m):

水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

-8.927        -6.794        -0.006        7.507         -8.402        0.006

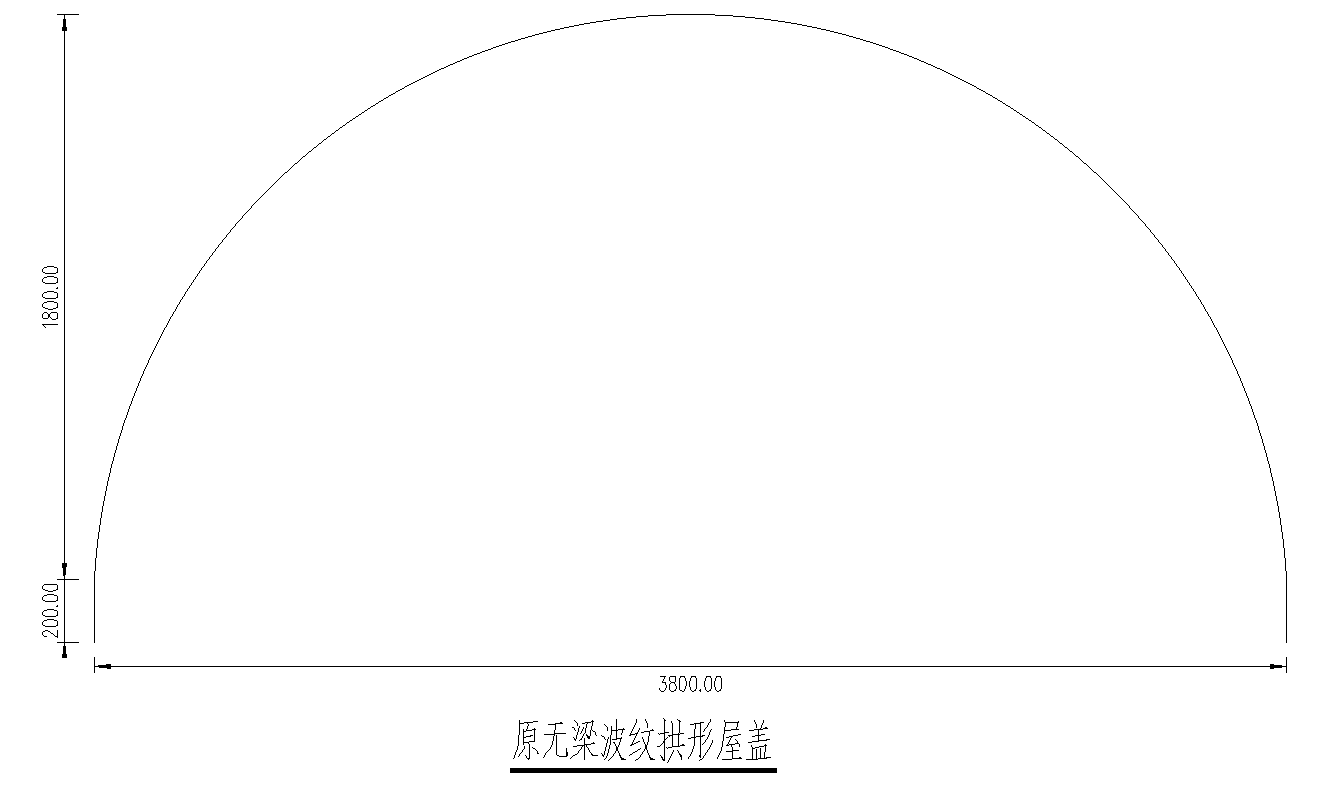

如上图所示,我们对原有结构绘制了图纸,可以看到跨度为38米,拱高为18米,经过验算板材足够厚度了。
