新疆地大物博,业主也是艺高人胆大。这不,有人设计了跨度为38米,拱高为18米的拱形波纹钢屋盖结构作为牛棚。
但是经过验算,发现原有设计图设计的1.5mm板材并不能满足设计条件,下面杰达钢构技术员吴仕宽分享一下全部计算书的内容。
设计主要依据
《钢结构设计标准》(GBJ50017-2017)
《建筑结构荷载规范》(GB50009-2012)
《冷弯薄壁型钢结构技术规范》(GB50018-2002)
《拱型波纹钢屋盖结构技术规程》(CECS167:2004)
工程概况
本工程共有1跨
考虑的荷载类型有:恒荷;全跨雪/活荷;左风荷;右风荷;右半跨雪荷;左半跨雪荷;
基本雪压:0.00kN/m^2;活荷载:0.30kN/m^2;基本风压:0.40kN/m^2;地面粗糙度类别:B
第1跨结构参数
跨度:38m;拱高:18m;檐口高:2m;板厚:1.5mm;板型:
板材:;设计强度:295MPa;支座:铰支
恒荷载:.226kN/m^2
单元内力(Kn/m, Kn*m/m)
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 -0.517 -0.249 0.006 0.645 0.206 -0.126
02 -0.639 -0.222 0.126 0.763 0.182 -0.232
03 -0.759 -0.201 0.232 0.879 0.164 -0.327
04 -0.875 -0.187 0.327 0.991 0.153 -0.414
05 -0.987 -0.178 0.414 1.100 0.147 -0.496
06 -1.096 -0.174 0.496 1.205 0.146 -0.575
07 -1.201 -0.176 0.576 1.306 0.151 -0.655
08 -1.302 -0.184 0.655 1.403 0.161 -0.738
09 -1.399 -0.196 0.738 1.496 0.176 -0.827
10 -1.491 -0.213 0.827 1.584 0.196 -0.923
11 -1.579 -0.235 0.923 1.667 0.220 -1.030
12 -1.661 -0.262 1.030 1.746 0.248 -1.150
13 -1.739 -0.292 1.150 1.820 0.281 -1.284
14 -1.812 -0.326 1.284 1.888 0.317 -1.434
15 -1.880 -0.364 1.434 1.951 0.357 -1.604
16 -1.942 -0.406 1.604 2.009 0.291 -1.767
17 -2.001 -0.341 1.767 2.064 0.228 -1.899
18 -2.058 -0.280 1.899 2.116 0.168 -2.002
19 -2.111 -0.221 2.002 2.165 0.111 -2.077
20 -2.161 -0.165 2.077 2.211 0.056 -2.126
21 -2.209 -0.112 2.126 2.253 0.004 -2.150
22 -2.252 -0.061 2.150 2.292 -0.046 -2.150
23 -2.293 -0.012 2.150 2.328 -0.094 -2.126
24 -2.330 0.035 2.126 2.361 -0.140 -2.081
25 -2.363 0.081 2.081 2.389 -0.185 -2.014
26 -2.393 0.125 2.014 2.415 -0.229 -1.927
27 -2.420 0.168 1.927 2.436 -0.271 -1.819
28 -2.442 0.210 1.819 2.454 -0.313 -1.692
29 -2.461 0.251 1.692 2.468 -0.353 -1.546
30 -2.477 0.291 1.546 2.479 -0.394 -1.381
31 -2.488 0.331 1.381 2.486 -0.434 -1.198
32 -2.496 0.371 1.198 2.489 -0.473 -0.995
33 -2.500 0.411 0.995 2.488 -0.513 -0.774
34 -2.500 0.451 0.774 2.483 -0.554 -0.534
35 -2.497 0.491 0.534 2.475 -0.595 -0.276
36 -2.490 0.532 0.275 2.464 -0.637 0.003
37 -2.479 0.574 -0.003 2.448 -0.680 0.301
38 -2.464 0.618 -0.301 2.429 -0.724 0.620
39 -2.446 0.662 -0.621 2.406 -0.769 0.961
40 -2.425 0.708 -0.961 2.380 -0.816 1.323
41 -2.400 0.756 -1.323 2.351 -0.865 1.709
42 -2.372 0.805 -1.709 2.318 -0.916 2.118
43 -2.340 0.857 -2.118 2.282 -0.969 2.553
44 -2.306 0.911 -2.553 2.243 -1.024 3.014
45 -2.268 0.968 -3.014 2.201 -1.083 3.503
46 -2.227 1.027 -3.503 2.155 -0.857 3.951
47 -2.176 0.802 -3.951 2.100 -0.634 4.293
48 -2.115 0.581 -4.293 2.035 -0.415 4.529
49 -2.045 0.364 -4.529 1.960 -0.200 4.661
50 -1.965 0.150 -4.661 1.876 0.011 4.692
51 -1.875 -0.059 -4.692 1.782 0.218 4.624
52 -1.776 -0.263 -4.624 1.679 0.420 4.459
53 -1.667 -0.462 -4.459 1.566 0.617 4.199
54 -1.550 -0.656 -4.199 1.445 0.808 3.848
55 -1.424 -0.844 -3.848 1.315 0.993 3.409
56 -1.290 -1.026 -3.409 1.177 1.172 2.883
57 -1.147 -1.202 -2.884 1.030 1.345 2.276
58 -0.996 -1.371 -2.276 0.876 1.511 1.590
59 -0.837 -1.533 -1.590 0.713 1.671 0.828
60 -0.671 -1.688 -0.828 0.543 1.822 -0.006

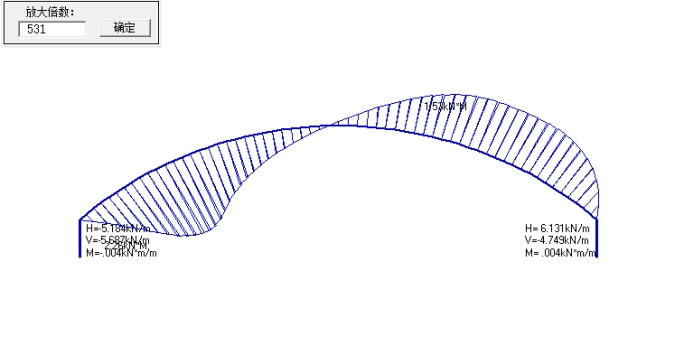

附图:选取的是最不利荷载的工况
1支座反力与弯矩图
如上图所示,可见原有设计的1.5mm厚度的板材在38米跨的拱形屋顶上,应用在此地区是不适合的。
