拱形波纹钢屋盖支承反力验算计算书

日常应用中矢跨比为0.2的拱形波纹钢屋盖比较多，矢跨比大于0.3的屋盖则比较少，所以在施工之前我们都需要进行详细的验算。

本文是一个26米跨度的拱形波纹钢屋盖结构计算书，经过验算发现必须在山墙处做钢结构立柱支撑才能满足荷载。

设计主要依据

《钢结构设计标准》（GBJ50017-2017）

《建筑结构荷载规范》（GB50009-2012）

《冷弯薄壁型钢结构技术规范》（GB50018-2002）

《拱型波纹钢屋盖结构技术规程》（CECS167:2004）

工程概况

本工程共有 1 跨

考虑的荷载类型有：恒荷；

全跨雪/活荷；左风荷；

右风荷；右半跨雪荷；左半跨雪荷；

基本雪压：0.00kN/m^2；

活荷载：0.45kN/m^2；

基本风压：0.6kN/m^2；

地面粗糙度类别：B

第 1 跨结构参数

跨度： 26.2m;

拱高： 5.2m;

檐口高： 2m;

板厚： 1.5mm；

板型：914-610型

板材：；设计强度： 295MPa；支座：铰支

恒荷载： .326kN/m^2

支承反力(Kn/m, Kn*m/m)：

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              0.212         0.533         -0.006        -1.633        -0.974        0.006

    支承反力标准值(Kn/m, Kn*m/m)

    恒荷载:

    结构: 1

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              -5.546        -4.712        -0.005        5.546         -4.712        0.005

    全跨雪荷载/活荷载:

    结构: 1

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              -7.254        -5.815        0.000         7.254         -5.895        0.000

    左风荷载:

    结构: 1

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              -6.578        -3.715        0.000         5.450         -4.911        0.000

    右半跨雪荷载:

    结构: 1

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              0.000         0.000         0.000         0.000         0.000         0.000

    右风荷载:

    结构: 1

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              5.450         4.911         0.000         -6.578        3.715         0.000

    左半跨雪荷载:

    结构: 1

           水平反力(左)   竖直反力(左)    弯矩(左)      水平反力(右)   竖直反力(右)   弯矩(右)

              0.000         0.000         0.000         0.000         0.000         0.000

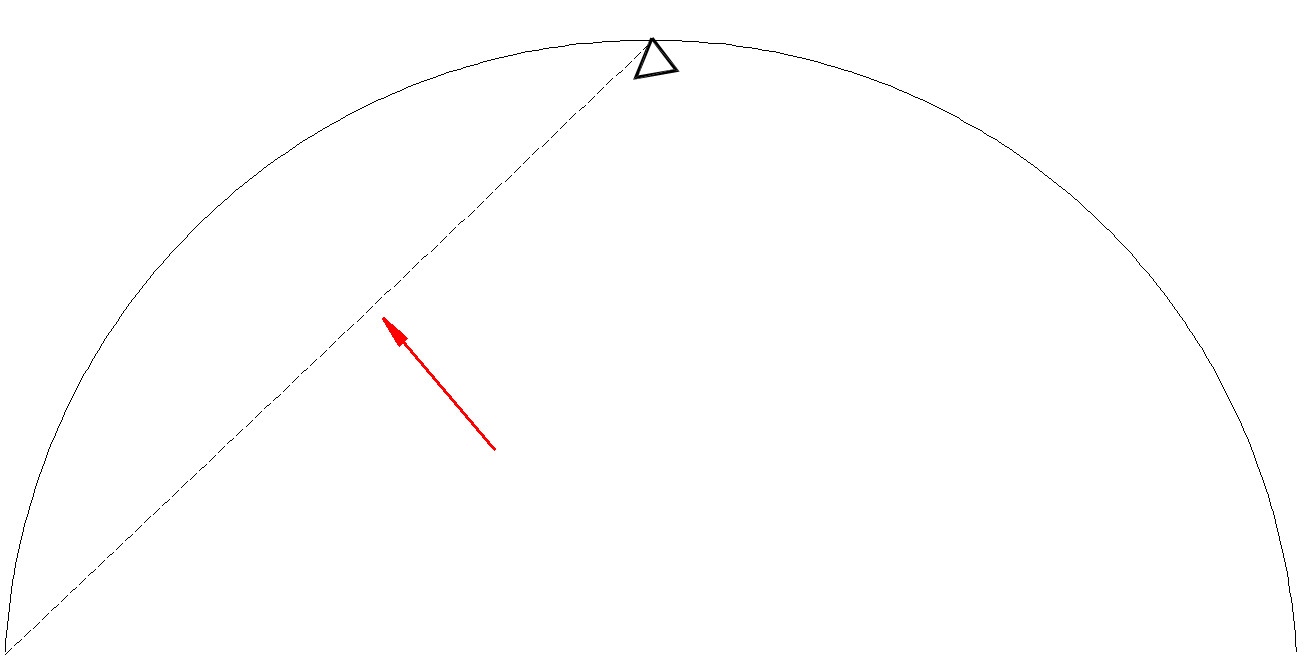

如上图所示，经过验算发现原设计验算不足，从拱脚到拱顶中心处的半跨需要进行加强。
