两连跨的拱形波纹钢屋盖计算书比较少见，这是一份30米连跨拱形屋顶计算书，经过验算发现必须使用板材厚度为2.2mm的板材才能满足施工条件。
下面由杰达钢构技术员吴仕宽分享一下该拱形波纹钢屋盖计算书的详细内容。
设计主要依据
《钢结构设计标准》（GBJ50017-2017）
《建筑结构荷载规范》（GB50009-2012）
《冷弯薄壁型钢结构技术规范》（GB50018-2002）
《拱型波纹钢屋盖结构技术规程》（CECS167:2004）
工程概况
本工程共有 2 跨
考虑的荷载类型有：恒荷；全跨雪/活荷；左风荷；右风荷；右半跨雪荷；左半跨雪荷；
基本雪压：1kN/m^2；活荷载：0.30kN/m^2；基本风压：0.7kN/m^2；地面粗糙度类别：B
第 1 跨结构参数：
跨度： 29.6m；拱高： 6m；檐口高： 8m；板厚： 2.2mm；板型：TC610-180
板材：S550GD+Z；设计强度： 455MPa；支座：铰支
恒荷载： .308kN/m^2

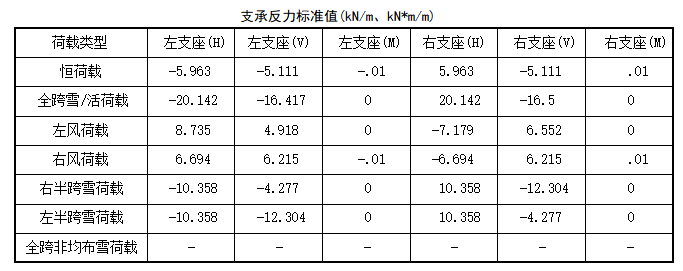

支座反力表
结构参数
跨度： 29.6m；拱高： 6m；檐口高： 8m；板厚： 2.2mm；板型：TC610-180
板材：S550GD+Z；设计强度： 455MPa；支座：铰支
恒荷载： .308kN/m^2

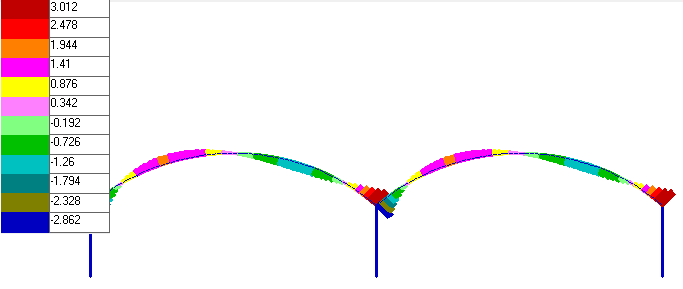

计算结果
工况：1.3恒载
最大应力比为:0.05
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 9.232 -0.382 0.007 -9.093 0.529 -0.267
02 9.104 -0.295 0.267 -8.969 0.446 -0.478
03 8.977 -0.215 0.479 -8.846 0.369 -0.645
04 8.853 -0.142 0.645 -8.726 0.299 -0.771
05 8.730 -0.075 0.771 -8.607 0.235 -0.860
06 8.610 -0.014 0.860 -8.491 0.178 -0.915
07 8.493 0.040 0.915 -8.378 0.126 -0.940
08 8.379 0.089 0.940 -8.269 0.080 -0.937
09 8.268 0.132 0.937 -8.162 0.040 -0.911
10 8.160 0.169 0.911 -8.059 0.006 -0.865
11 8.056 0.201 0.865 -7.959 -0.024 -0.800
12 7.956 0.228 0.801 -7.863 -0.049 -0.722
13 7.859 0.250 0.722 -7.772 -0.068 -0.631
14 7.767 0.268 0.631 -7.684 -0.083 -0.531
15 7.680 0.281 0.531 -7.601 -0.094 -0.424
16 7.596 0.289 0.424 -7.523 -0.101 -0.312
17 7.518 0.294 0.313 -7.449 -0.104 -0.199
18 7.444 0.295 0.199 -7.380 -0.103 -0.085
19 7.375 0.293 0.085 -7.316 -0.099 0.027
20 7.311 0.287 -0.026 -7.257 -0.092 0.135
21 7.252 0.279 -0.135 -7.204 -0.082 0.238
22 7.199 0.267 -0.238 -7.155 -0.070 0.334
23 7.151 0.254 -0.334 -7.113 -0.055 0.422
24 7.109 0.238 -0.422 -7.075 -0.038 0.501
25 7.072 0.220 -0.500 -7.043 -0.020 0.569
26 7.041 0.201 -0.569 -7.017 0.000 0.626
27 7.015 0.180 -0.626 -6.997 0.021 0.671
28 6.995 0.158 -0.671 -6.982 0.044 0.704
29 6.981 0.136 -0.704 -6.973 0.066 0.724
30 6.972 0.113 -0.724 -6.970 0.089 0.730
31 6.970 0.089 -0.730 -6.972 0.113 0.724
32 6.973 0.066 -0.724 -6.981 0.136 0.704
33 6.982 0.044 -0.704 -6.995 0.158 0.671
34 6.997 0.021 -0.671 -7.015 0.180 0.626
35 7.017 0.000 -0.626 -7.041 0.201 0.569
36 7.043 -0.020 -0.569 -7.072 0.220 0.500
37 7.075 -0.038 -0.501 -7.109 0.238 0.422
38 7.113 -0.055 -0.422 -7.151 0.254 0.334
39 7.155 -0.070 -0.334 -7.199 0.267 0.238
40 7.204 -0.082 -0.238 -7.252 0.279 0.135
41 7.257 -0.092 -0.135 -7.311 0.287 0.026
42 7.316 -0.099 -0.027 -7.375 0.293 -0.085
43 7.380 -0.103 0.085 -7.444 0.295 -0.199
44 7.449 -0.104 0.199 -7.518 0.294 -0.313
45 7.523 -0.101 0.312 -7.596 0.289 -0.424
46 7.601 -0.094 0.424 -7.680 0.281 -0.531
47 7.684 -0.083 0.531 -7.767 0.268 -0.631
48 7.772 -0.068 0.631 -7.859 0.250 -0.722
49 7.863 -0.049 0.722 -7.956 0.228 -0.801
50 7.959 -0.024 0.800 -8.056 0.201 -0.865
51 8.059 0.006 0.865 -8.160 0.169 -0.911
52 8.162 0.040 0.911 -8.268 0.132 -0.937
53 8.269 0.080 0.937 -8.379 0.089 -0.940
54 8.378 0.126 0.940 -8.493 0.040 -0.915
55 8.491 0.178 0.915 -8.610 -0.014 -0.860
56 8.607 0.235 0.860 -8.730 -0.075 -0.771
57 8.726 0.299 0.771 -8.853 -0.142 -0.645
58 8.846 0.369 0.645 -8.977 -0.215 -0.479
59 8.969 0.446 0.478 -9.104 -0.295 -0.267
60 9.093 0.529 0.267 -9.232 -0.382 -0.007
综上所述：S550GD+Z设计强度为455N/mm2＞430.12满足。最大应力比为0.945<1满足。
上面就是关于，如果您有任何不懂得地方都可以留言联系我们哦！
 |
|
